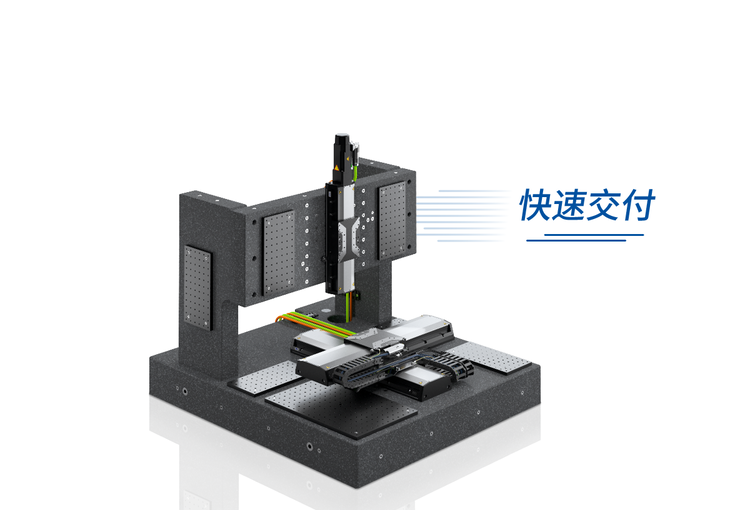

X-417 Integrated Multi-Axis System

带控制器的XY(Z)定位系统 • 快速可用

XY系统由两个V-417定位器组成，行程为204至407毫米
适用的带ACS驱动器模块的G-901 ACS控制器
花岗岩底板选配件
Z轴选配件：行程为102毫米的L-412定位器
发货范围包括广泛的测试报告
提供大量配件及软件支持

报价/订购

X-417.244

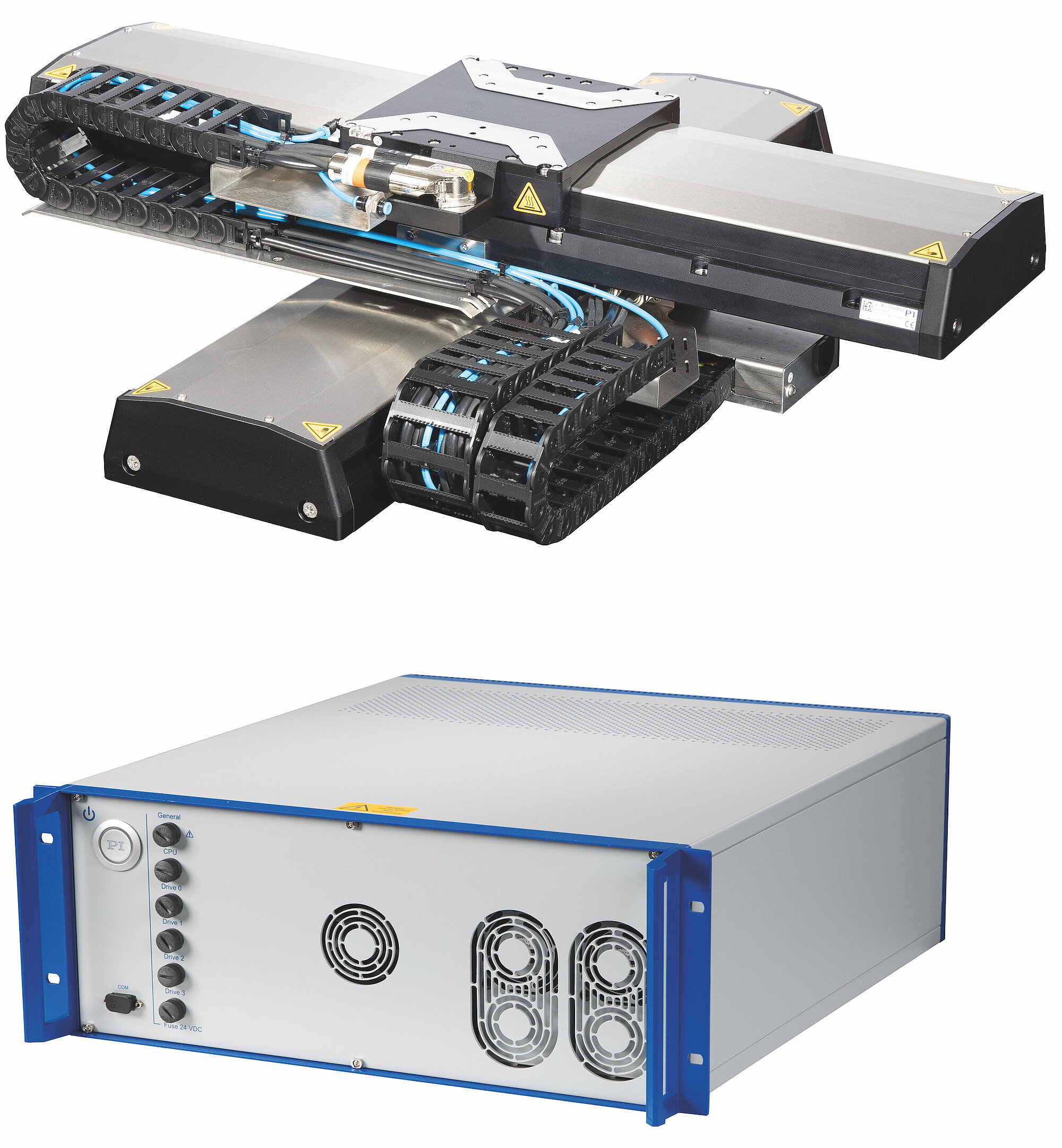

X-417.0xx：带G-901两轴控制器的XY系统

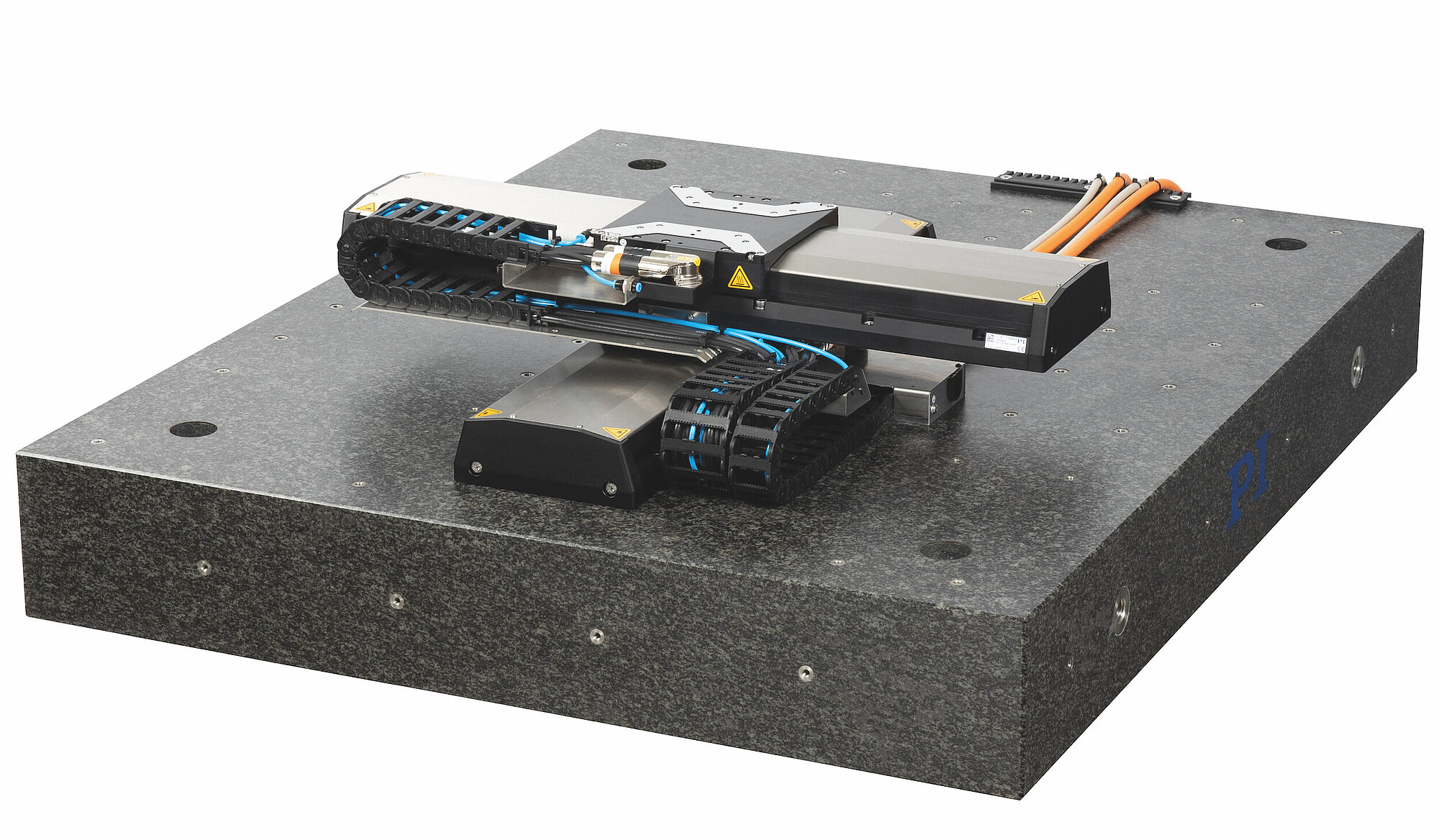

X-417.1xx：位于花岗岩板上的XY系统（不带控制器的图片）

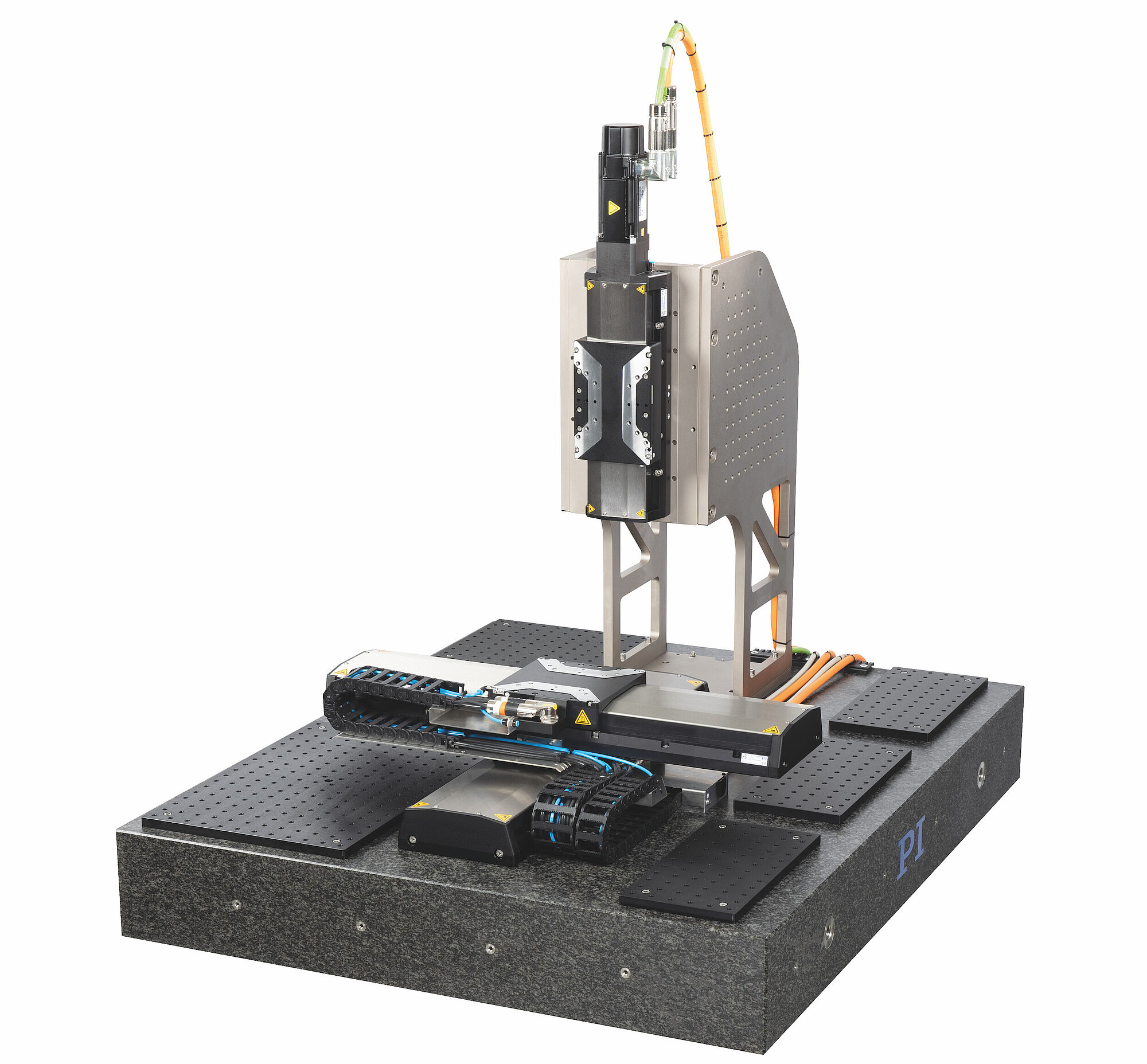

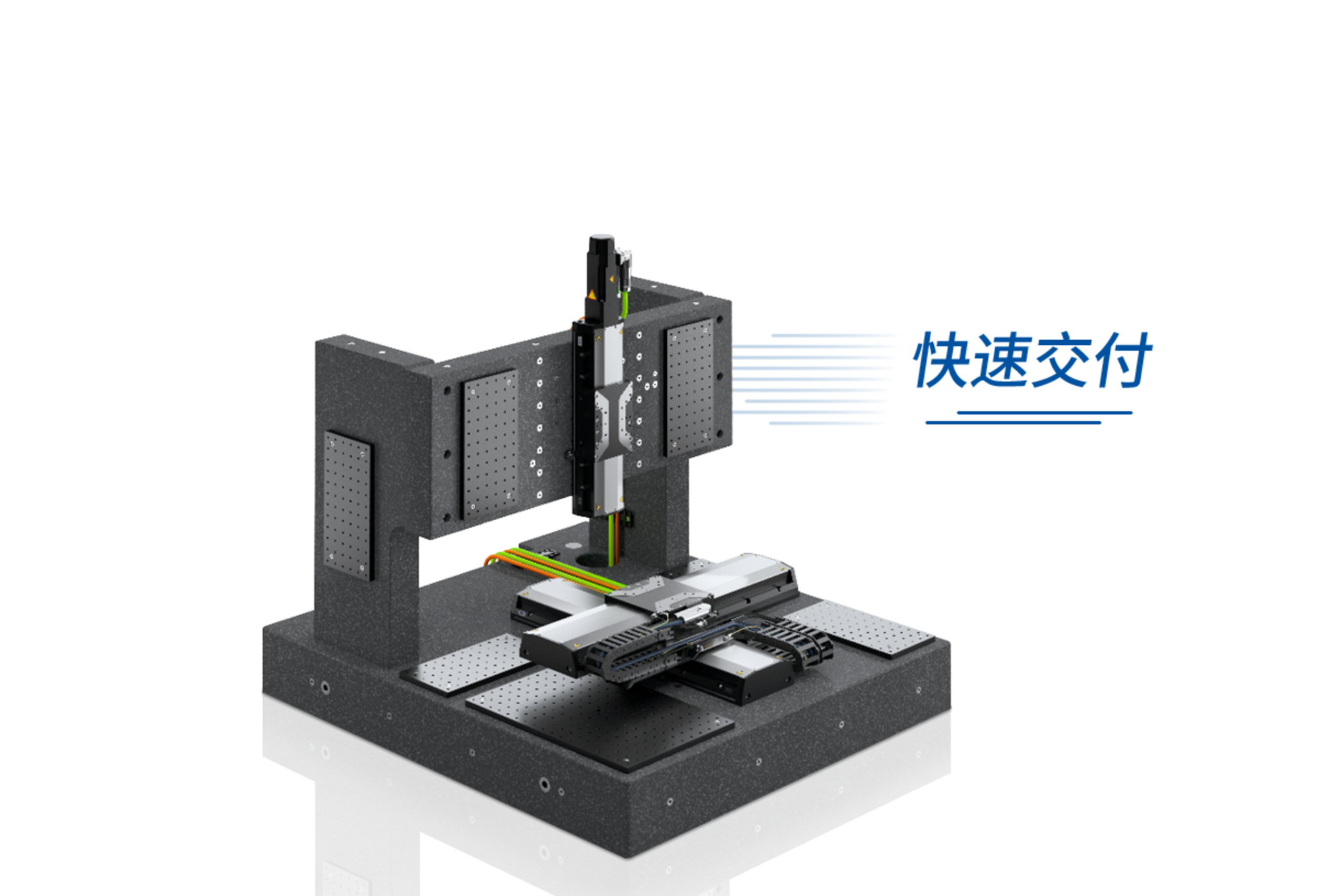

带配件的X-417.2xx：位于花岗岩板上的XY系统和Z轴（不带控制器的图片）；X-417.Z02穿孔板套件

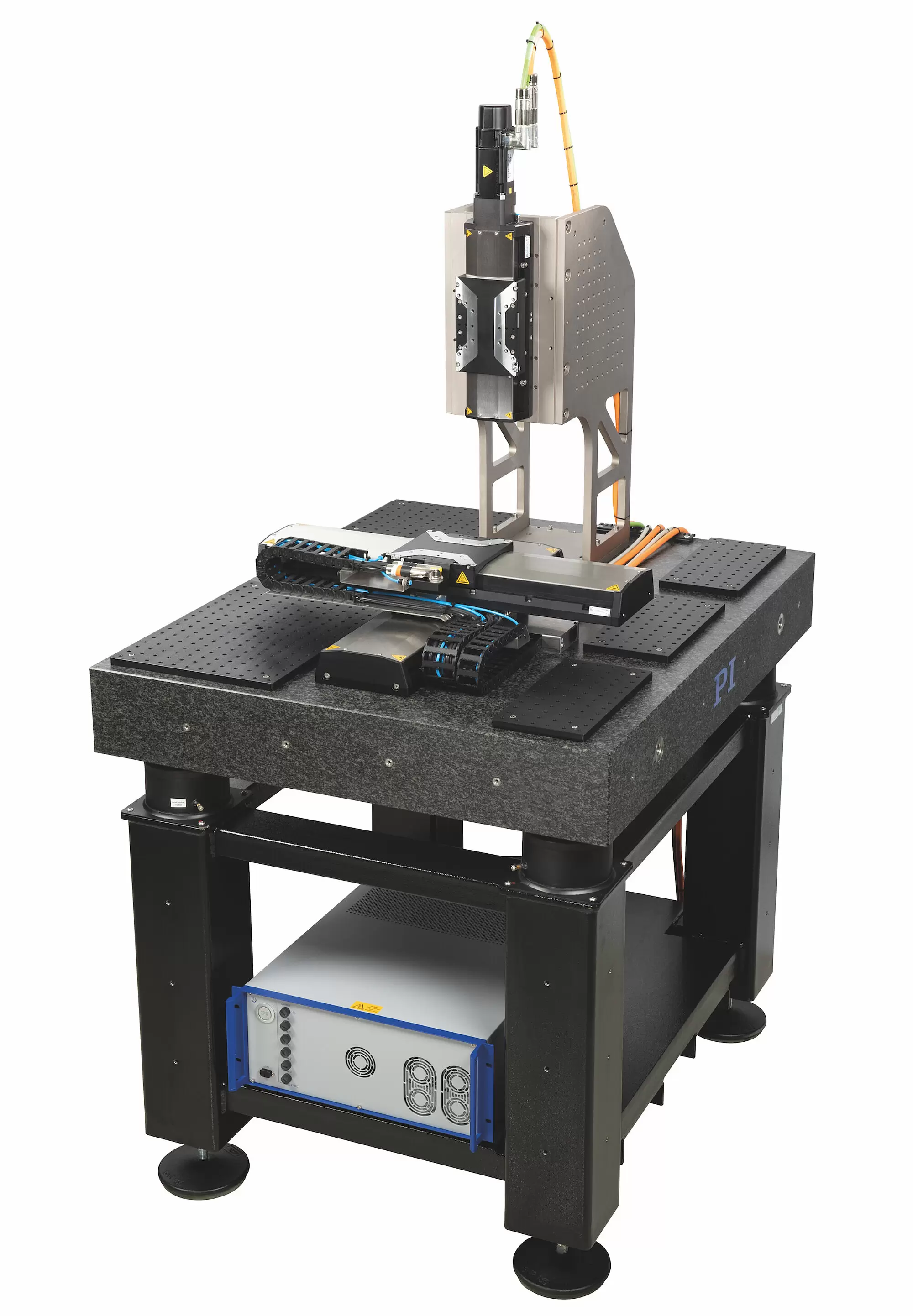

带配件的X-417.2xx：位于花岗岩板上的XY系统和Z轴，G-901三轴控制器；X-417.Z02穿孔板套件，X-417.Z01底架

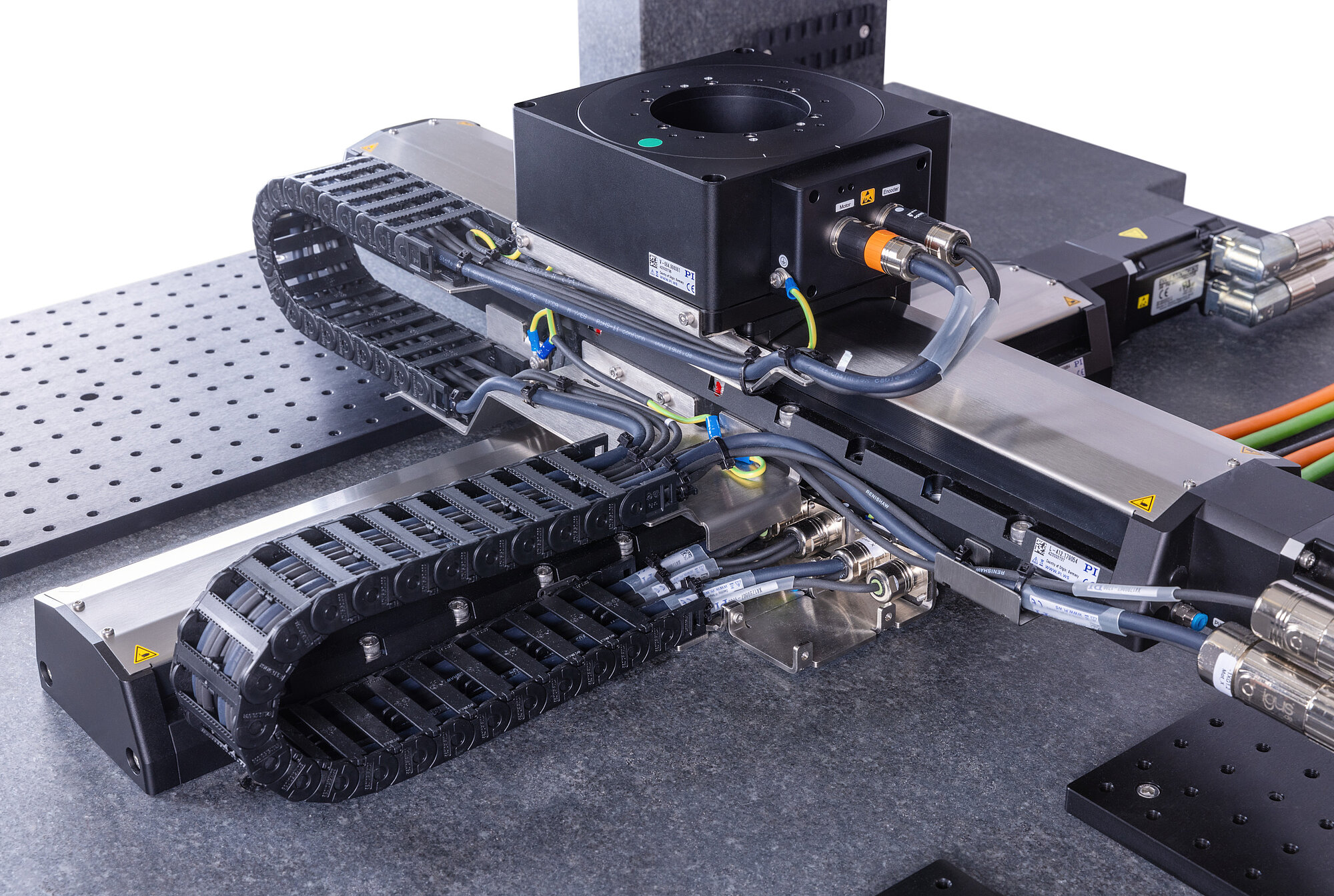

X-417多轴系统是适合对动态性和精度具有高要求的工业应用的集成式解决方案。提供带有PI的适用型ACS高性能控制器的XY或XYZ系统。基础系统是由两个带线性电机和绝对测量线性编码器的V-417高负载线性平台组成的XY系统。提供204至407毫米的多种行程变型的组合。XY系统还可以选配花岗岩板。在XYZ系统中，行程为102毫米、带同步伺服电机和制动闸的L-412高负载线性平台用作Z轴。花岗岩板用作XYZ系统的底座；XYZ系统的发货范围中包含用于将Z轴固定到花岗岩底座上的转接支架。

所有系统的发货范围中均包含合适的成套电缆。成套电缆包含一条用于每轴的5米长驱动器电缆。如果需要较短的电缆，例如将控制器安装在底架（配件）上时，则可提供作为配件的较短的2米长成套电缆。

底架
用于花岗岩板的穿孔板套件
转接支架
XYZ系统的附加成套电缆：X、Y轴的电缆长度为2米，Z轴的电缆长度为3米
软件支持，例如用于SPS集成

激光加工：激光烧蚀。激光焊接。超短脉冲激光加工。振镜集成。激光微加工。陶瓷和金刚石切割。激光钻孔。测试和检验。电子器件生产。

下载数据表转到规格报价/订购

数据表

版本/日期

2025-03-17

pdf - 1 MB

版本/日期

2025-03-17

pdf - 1 MB

下载

一般	X-417.0xx	X-417.1xx	X-417.2xx	单位
主动轴	2	2	3
控制器	G-901.R519	G-901.R519	G-901.R5197
花岗岩底座	–	1100毫米 × 900毫米 × 150毫米	1100毫米 × 900毫米 × 150毫米
电缆长度	5	5	5	米
XY系统上的最大工件尺寸	–	–	300 × 300 × 100	毫米
工作温度范围	5至40	5至40	5至40	摄氏度
湿度	最大80%相对湿度，无凝结	最大80%相对湿度，无凝结	最大80%相对湿度，无凝结

X轴：下定位器，Y轴：上定位器

运动	X-417.x22	X-417.x32	X-417.x33	X-417.x42	X-417.x43	X-417.x44	单位
行程(XY)	204 × 204	305 × 204	305 × 305	407 × 204	407 × 305	407 × 407	毫米
1-D定位精度(X/Y)⁽¹⁾	±1.5 / ±1.5	±1.5 / ±1.5	±1.5 / ±1.5	±1.5 / ±1.5	±1.5 / ±1.5	±1.5 / ±1.5	微米
XY正交性	30	30	25	25	20	20	微弧度
最大速度(X/Y)⁽²⁾	1.5 / 2.0	1.5 / 2.0	1.5 / 2.0	1.5 / 2.0	1.5 / 2.0	1.5 / 2.0	米/秒

编码器选配件	X-417.xxx	单位
集成传感器	绝对测量线性编码器
传感器信号	EnDat 2.2
设计分辨率	0.001	微米
最小位移	10	纳米
限位开关	–

机械特性	X-417.x22	X-417.x32	X-417.x33	X-417.x42	X-417.x43	X-417.x44	单位
最大有效载荷	15	15	15	15	15	15	千克
质量（XY系统）⁽³⁾	22	24	26	26	28	30	千克⁽⁴⁾
质量（XYZ系统，包括花岗岩底座和转接支架）⁽³⁾	481	483	484	484	486	488	千克⁽⁴⁾

花岗岩底座	在X-417.1xx和X-417.2xx中	单位
平面度	5	微米
质量	430	千克⁽⁴⁾

Z轴：L-412.059054B	在X-417.2xx中	单位
行程	102	毫米
定位精度，未校准（最大值）	±6	微米
最小位移	2	微米
双向重复精度（最大值）	±3	微米
速度，空载（最大值）	300	毫米/秒
最大有效载荷	15	千克
制动闸⁽⁵⁾	电磁安全闸

⁽¹⁾基于平台上方约30毫米的测量高度。1-D定位精度的建议环境条件：相对湿度50至60%时为21摄氏度±1摄氏度

⁽²⁾数值取决于针对特定应用的参数。有关详细信息，请联系PI。

⁽³⁾无电缆管理

⁽⁴⁾ ± 5 %

⁽⁵⁾可应要求提供制动闸的安全系数
