L-412.039232 新产品!
高负载线性平台；同步伺服电机，电压至320V；行程52mm；负载能力400N；最大速度300mm/s；滚珠丝杠；增量旋转编码器，分辨率20000counts/rev，A/B正交，RS-422；宽116mm
新产品

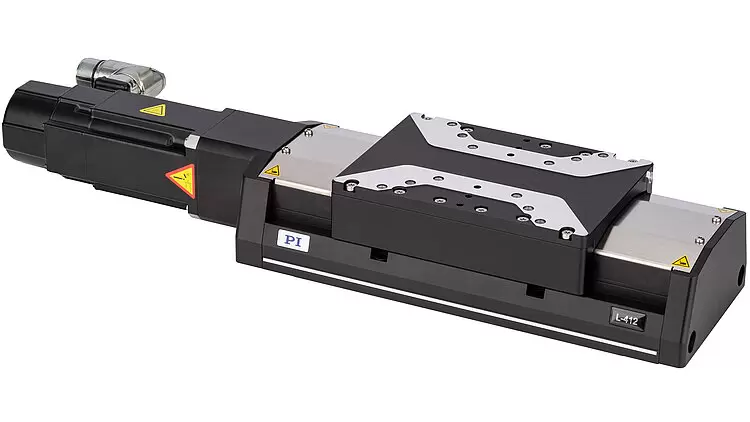

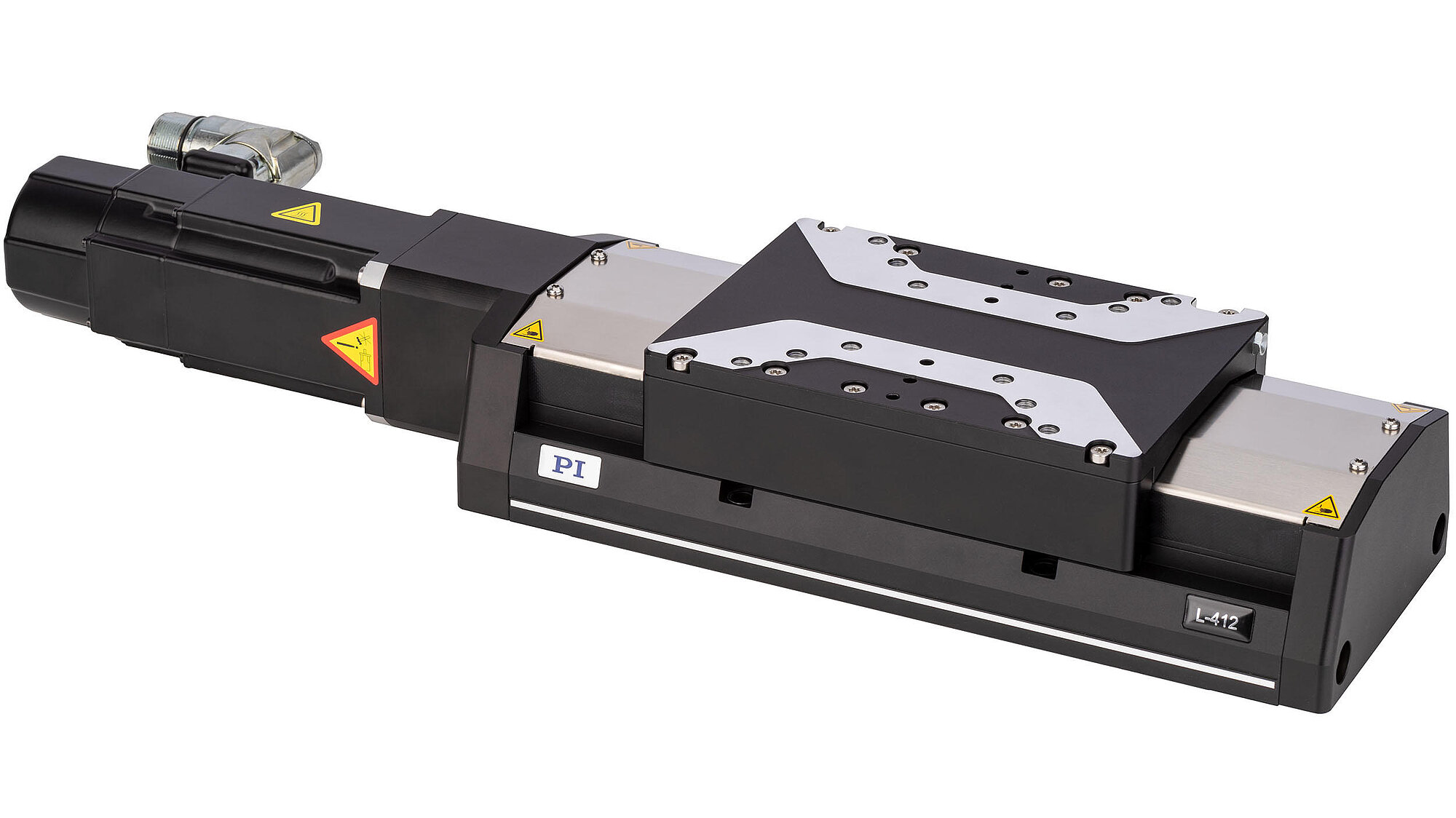

L-412 高负载线性平台
高性能和成本效率，传动螺杆
- 宽度116mm，行程达610mm
- 精密滚珠丝杠
- 增量和绝对旋转编码器
- 附加直线光栅尺选配件
- 精密循环滚珠轴承导轨，负载能力达400N
- 侧面的覆盖条用于防颗粒保护

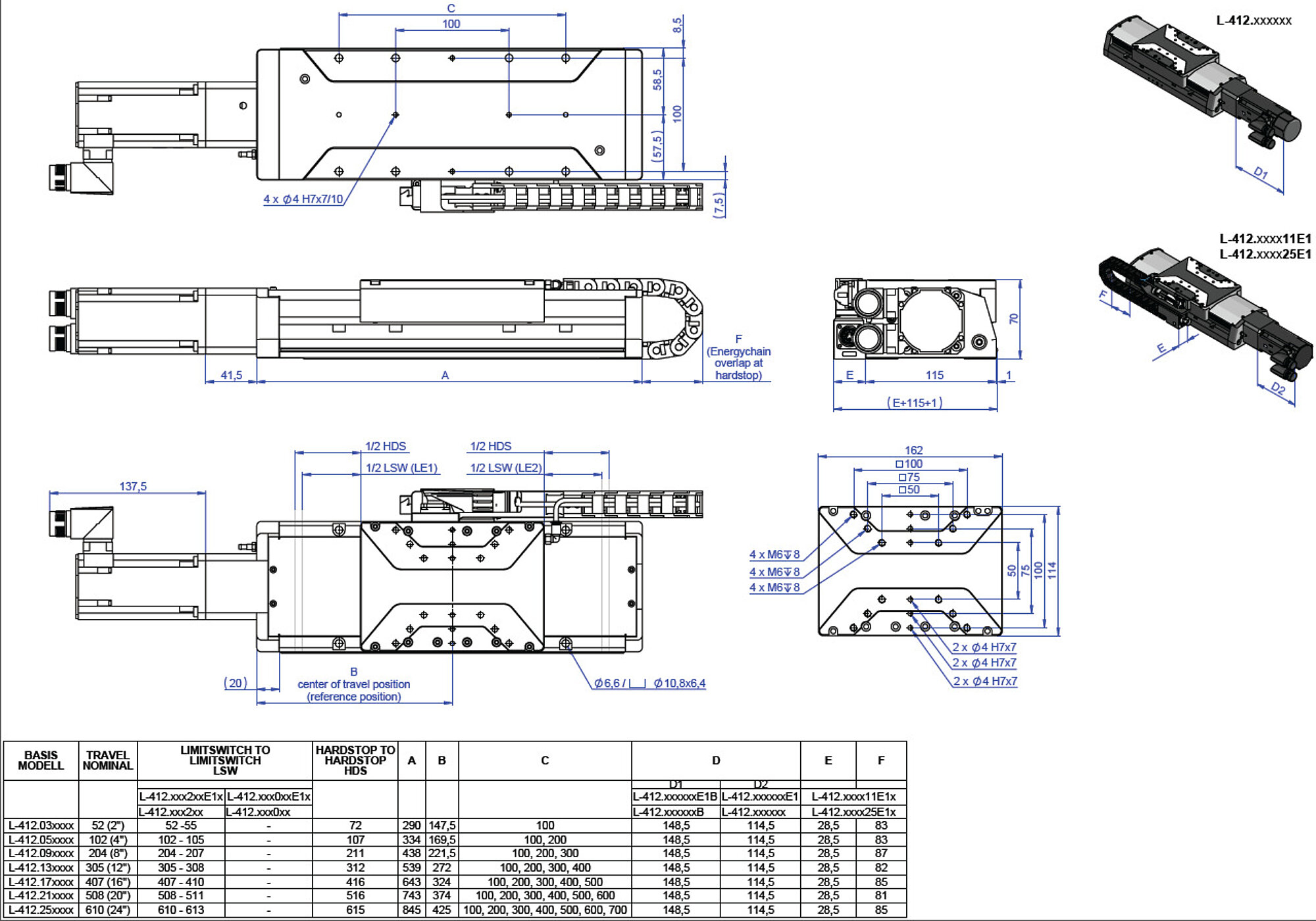

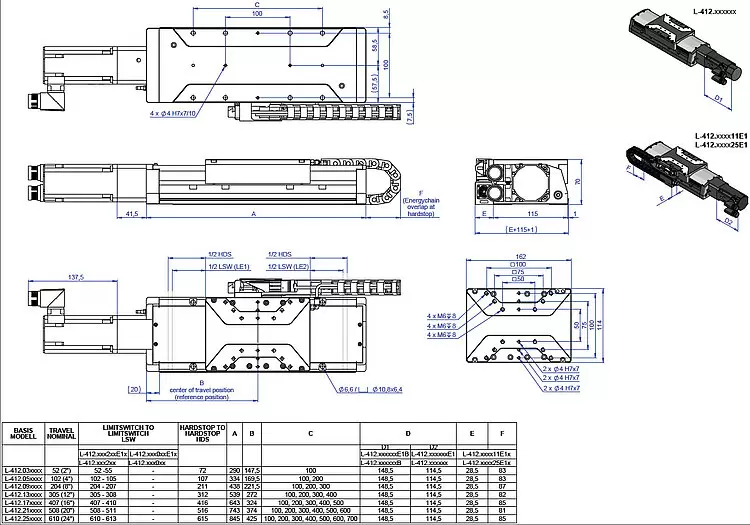

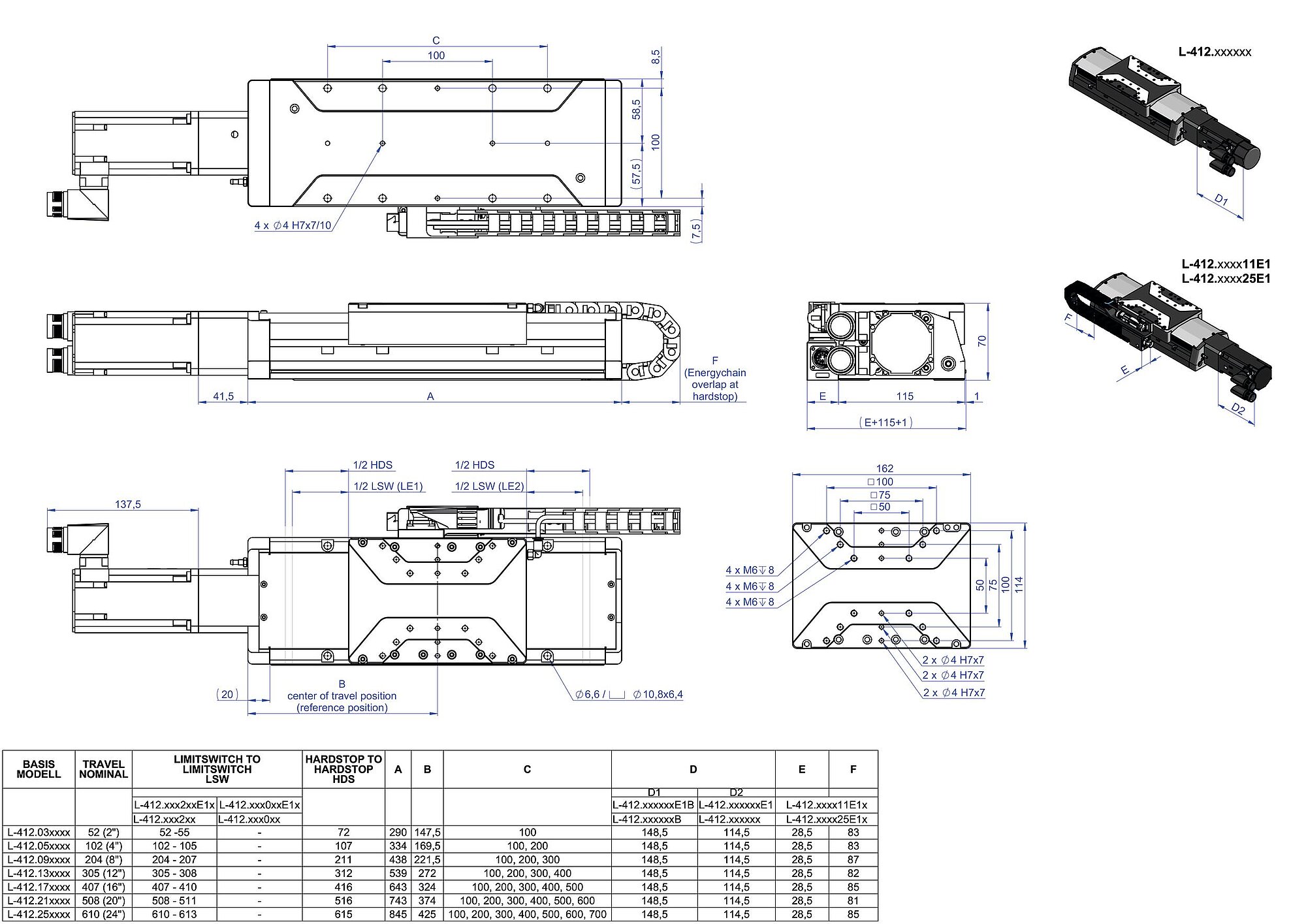

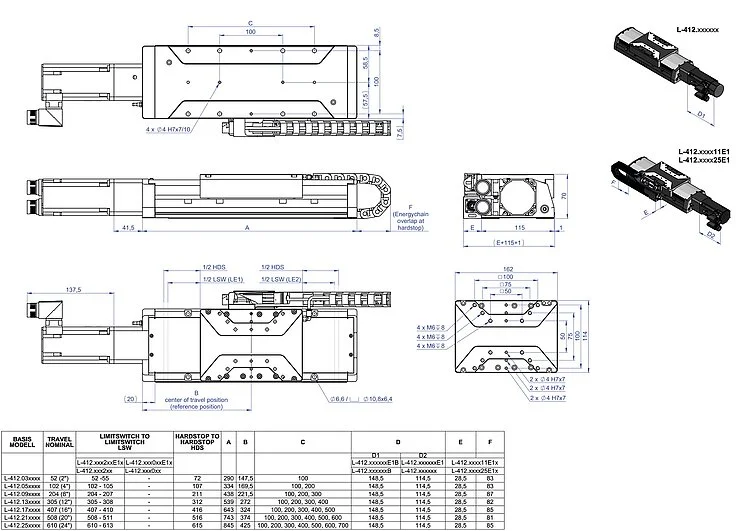

L-412，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。

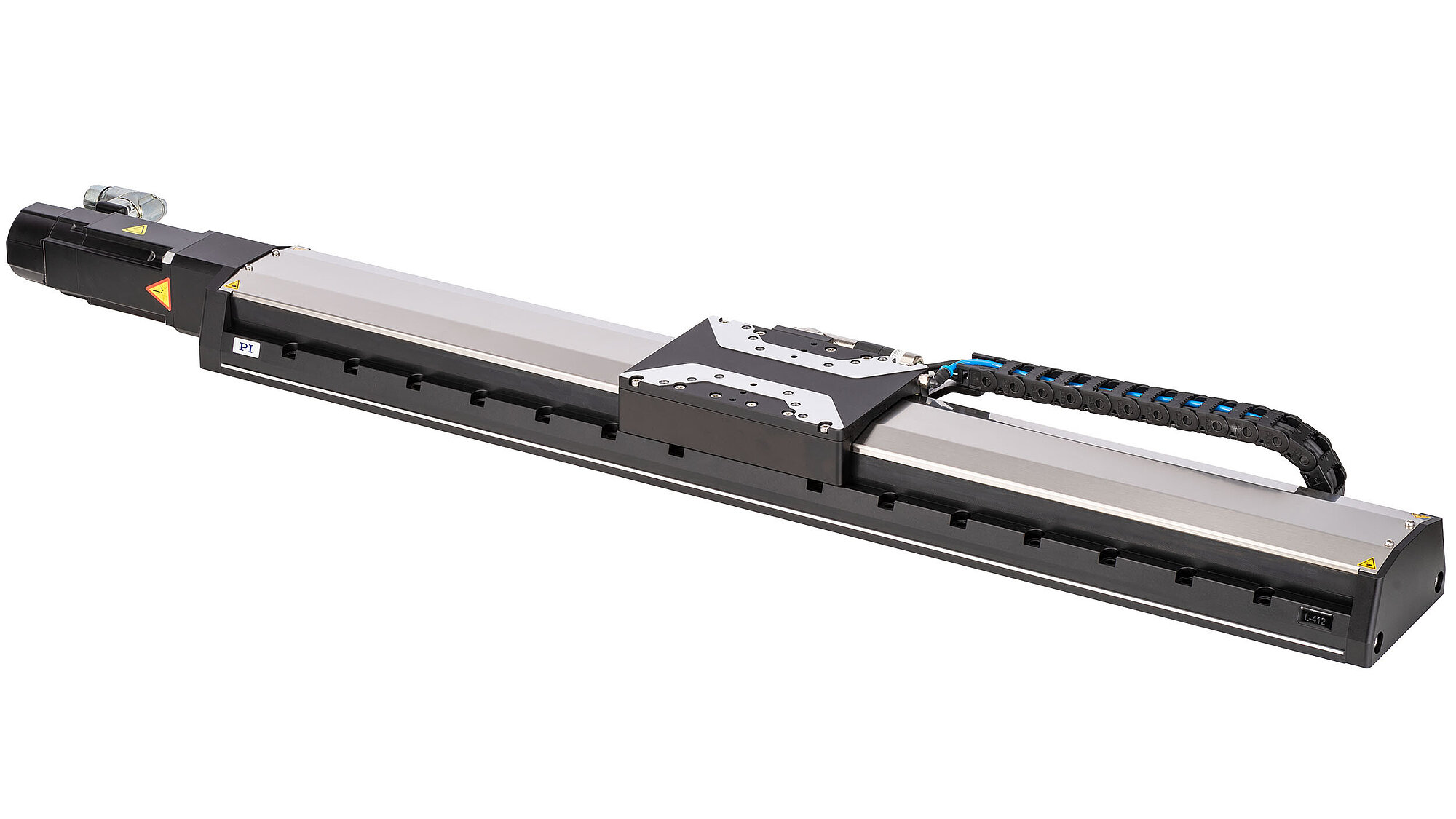

行程610mm的L-412，带直线光栅尺和制动闸

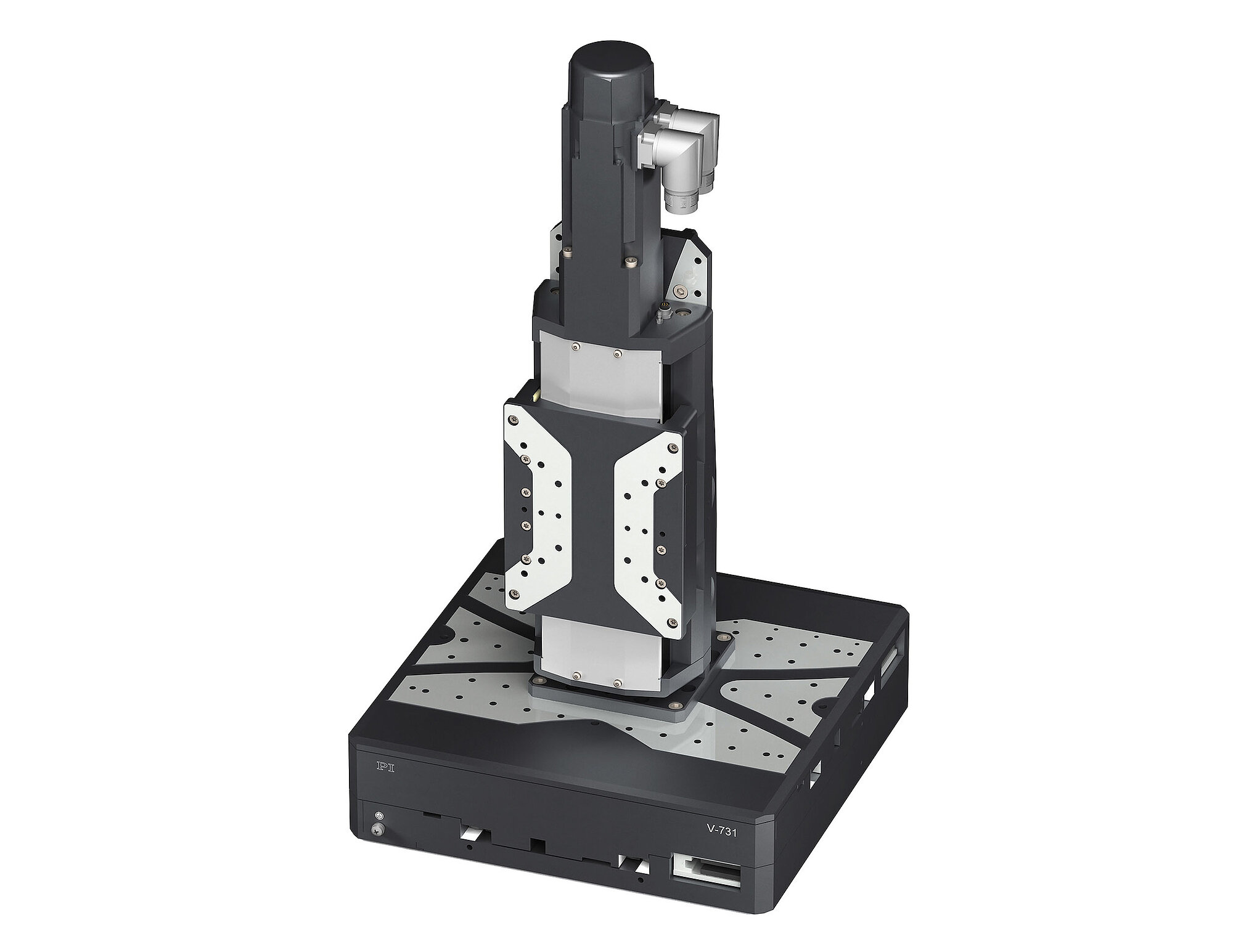

带制动闸用作Z轴的L-412。 L-412线性平台通过L-500.AV1转接支架安装在V-731精密XY位移平台上。
L-412 高负载线性平台
产品描述
规格
下载
报价/订购
目前仅提供有限的产品变型种类。
适用于严苛工业应用的高性能线性平台
精密滚珠丝杠、高性能同步伺服电机、重型循环滚珠轴承导轨以及精密旋转编码器和直线光栅尺，可确保在高负载下连续且可靠地运行。 可选配的制动闸可用作Z轴。 滚珠丝杠可从外部重新润滑，无需拆卸，从而确保高可靠性和长使用寿命。 也可集成到客户的中央润滑系统中。 侧面的覆盖条和吹洗空气连接器可防止颗粒污染。
前沿技术方案
L-412系列的循环滚珠轴承导轨专为高负载能力和高动态性能而设计。 电机的高分辨率可实现更佳的跟踪性能、更小的跟踪误差和更短的稳定时间。
选配件
- 制动闸（L-412.xxxxxxB）
- 各种旋转编码器和直线光栅尺，绝对式和增量式
- 带和直线光栅尺的版本，并带有拖链和连接盒（L-412.xxxxxxE1）。
- 按需提供：带皮带传动的折叠式动力传动系统。 这种改进减小了总长度。
- 按需提供：校准和认证
同步伺服电机
这些电机具有高定位精度和高过载能力，且适用于较大的转速范围。 高力矩和低惯性确保驱动器具有高动态性能。 这些电机使用寿命长、性能高、坚固耐用，适用于工业自动化应用。
应用领域
激光切割。 电子器件制造。 AOI（自动光学检验）。 自动化。 对动态、精度、平滑运动、短稳定时间和低跟踪误差要求较高的应用。

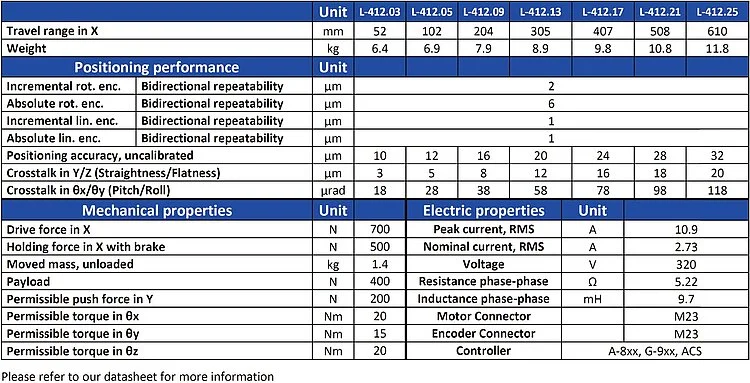

规格
规格
选择行程范围：
| 运动 | L-412.039232 | L-412.059232B | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.039025E1 | L-412.059025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.219025E1B | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.219211E1 | L-412.259211E1B | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | 公差 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| X向的行程 | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 52 mm | 102 mm | 204 mm | 305 mm | 305 mm | 508 mm | 610 mm | 52 mm | 102 mm | 102 mm | 204 mm | 508 mm | 610 mm | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | |
| X向的最大速度，空载 | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | |
| Y向上的直线度误差（直线度） | ± 1.5 µm | ± 2.5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 1.5 µm | ± 2.5 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 9 µm | ± 10 µm | ± 1.5 µm | ± 2.5 µm | ± 2.5 µm | ± 4 µm | ± 9 µm | ± 10 µm | ± 1.5 µm | ± 2.5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | typ. |
| Z向上的直线度误差（平面度） | ± 1.5 µm | ± 2.5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 1.5 µm | ± 2.5 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 9 µm | ± 10 µm | ± 1.5 µm | ± 2.5 µm | ± 2.5 µm | ± 4 µm | ± 9 µm | ± 10 µm | ± 1.5 µm | ± 2.5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | typ. |
| 绕Y的角度误差（俯仰角） | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 48 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 14 µrad | ± 19 µrad | ± 48 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | typ. |
| 绕Z的角度误差（偏转角） | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 48 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 14 µrad | ± 19 µrad | ± 48 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | typ. |
| 定位 | L-412.039232 | L-412.059232B | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.039025E1 | L-412.059025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.219025E1B | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.219211E1 | L-412.259211E1B | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | 公差 |
| X向的最小位移 | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 0.05 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
| X向的未校准定位精度 | ± 5 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 16 µm | ± 5 µm | ± 6 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 16 µm | ± 5 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 14 µm | ± 16 µm | ± 5 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | typ. |
| X向的双向重复精度 | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | typ. |
| 限位开关 | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | — | — | — | — | — | — | — | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | — | — | — | — | — | — | — | |
| 电机编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 绝对式旋转编码器，多圈 | 绝对式旋转编码器，多圈 | 绝对式旋转编码器，多圈 | 绝对式旋转编码器，多圈 | 绝对式旋转编码器，多圈 | 绝对式旋转编码器，多圈 | 绝对式旋转编码器，多圈 | |
| 电机编码器： 传感器信号 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | |
| 分辨率，电机编码器 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 20000 步/圈 | 8192 步/圈 | 8192 步/圈 | 8192 步/圈 | 8192 步/圈 | 8192 步/圈 | 8192 步/圈 | 8192 步/圈 | |
| 集成传感器 | — | — | — | — | — | — | — | — | — | — | — | 绝对式直线光栅尺 | 绝对式直线光栅尺 | 绝对式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | 增量式直线光栅尺 | — | — | — | — | — | — | — | |
| 传感器信号 | — | — | — | — | — | — | — | — | — | — | — | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | — | — | — | — | — | — | — | |
| 传感器信号周期 | — | — | — | — | — | — | — | — | — | — | — | 0.001 µm | 0.001 µm | 0.001 µm | 0.001 µm | 0.001 µm | 0.001 µm | 0.001 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | — | — | — | — | — | — | — | |
| 传感器分辨率 | — | — | — | — | — | — | — | — | — | — | — | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 传感器分辨率，位宽 | — | — | — | — | — | — | — | — | — | — | — | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 参考点开关 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 光学 | 光学 | 光学 | 光学 | 光学 | 光学 | — | — | — | — | — | — | — | |
| 驱动性能 | L-412.039232 | L-412.059232B | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.039025E1 | L-412.059025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.219025E1B | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.219211E1 | L-412.259211E1B | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | 公差 |
| 驱动类型 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | 同步伺服电机 | |
| 标称电压 | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | |
| 标称电流，均方根 | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | 2.73 A | typ. |
| 峰值电流，均方根 | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | 10.9 A | typ. |
| X向的驱动力 | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | typ. |
| 力矩常数 | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | 0.32 N·m/A | typ. |
| 电机常数，旋转 | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | 0.11 N·m/√W | typ. |
| 相间电阻 | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | 5.22 Ω | typ. |
| 相间电感 | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | 9.7 mH | |
| 相间反电动势，旋转 | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | 20.4 V/kRPM | max. |
| 极对数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 机械性能 | L-412.039232 | L-412.059232B | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.039025E1 | L-412.059025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.219025E1B | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.219211E1 | L-412.259211E1B | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | 公差 |
| Y向的允许推力 | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | max. |
| Z向的允许推力 | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | max. |
| θX向的允许力矩 | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
| θY向的允许力矩 | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| θZ向的允许力矩 | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
| X向的保持力，被动 | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | — | — | 500 N | — | 500 N | 500 N | 500 N | — | — | 500 N | — | — | 500 N | 500 N | — | — | 500 N | — | 500 N | — | |
| X向的移动质量，空载 | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | |
| 传动螺杆类型 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | |
| 丝杠螺距 | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | |
| 导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | |
| 总质量 | 6400 g | 6900 g | 7900 g | 7900 g | 8900 g | 8900 g | 9800 g | 9800 g | 10800 g | 10800 g | 11800 g | 6400 g | 6900 g | 7900 g | 8900 g | 8900 g | 10800 g | 11800 g | 6400 g | 6900 g | 6900 g | 7900 g | 10800 g | 11800 g | 6400 g | 6900 g | 7900 g | 7900 g | 8900 g | 8900 g | 9800 g | |
| 材料 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | 铝，阳极氧化致黑；不锈钢 | |
| 制动闸 | — | 电磁安全制动器 | — | 电磁安全制动器 | — | 电磁安全制动器 | — | 电磁安全制动器 | — | 电磁安全制动器 | — | — | — | 电磁安全制动器 | — | 电磁安全制动器 | 电磁安全制动器 | 电磁安全制动器 | — | — | 电磁安全制动器 | — | — | 电磁安全制动器 | 电磁安全制动器 | — | — | 电磁安全制动器 | — | 电磁安全制动器 | — | |
| 其他 | L-412.039232 | L-412.059232B | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.039025E1 | L-412.059025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.219025E1B | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.219211E1 | L-412.259211E1B | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | 公差 |
| 工作温度范围 | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | |
| 接头 | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | M23 8针（公头） | |
| 电机编码器连接器 | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | M23 17针（公头） | |
| 限位开关连接器 | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | M8 8针（公头） | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| 传动螺杆油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | 漏斗形油脂嘴 | |
| 推荐控制器/驱动器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | G-901.R519 ACS模块化控制器 | |
| 传感器连接器 | — | — | — | — | — | — | — | — | — | — | — | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | M15 15孔（母头） | — | — | — | — | — | — | — |
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
