L-836.501200
可堆叠、高度紧凑、通用线性平台；两相步进电机；行程为25mm；负载能力为150N；最大速度为40mm/s；滚珠丝杠

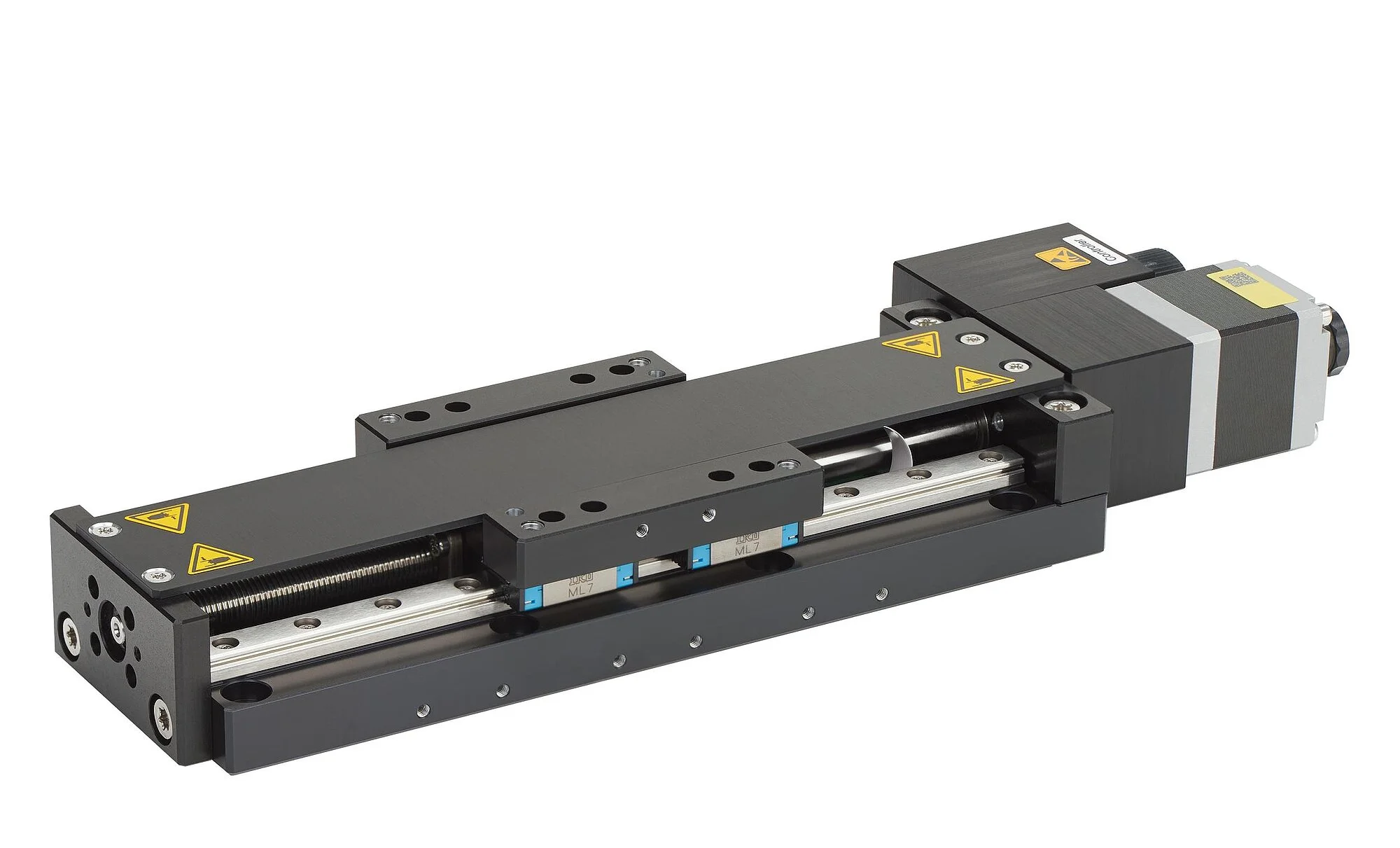

L-836 可堆叠、高度紧凑、通用线性平台
用途广泛 • 传动螺杆 • 性价比高 • 适合X、XY及XYZ方向的工业应用场景
- 宽度为60mm，低外形设计
- 行程为25至200mm，负载能力高达150N
- 精密滚珠丝杠和循环滚珠轴承导轨
- 步进电机，可选配折叠式动力传动系统，进一步压缩设计尺寸
- 可选配直线光栅尺
- 带制动闸的型号，用于垂直安装

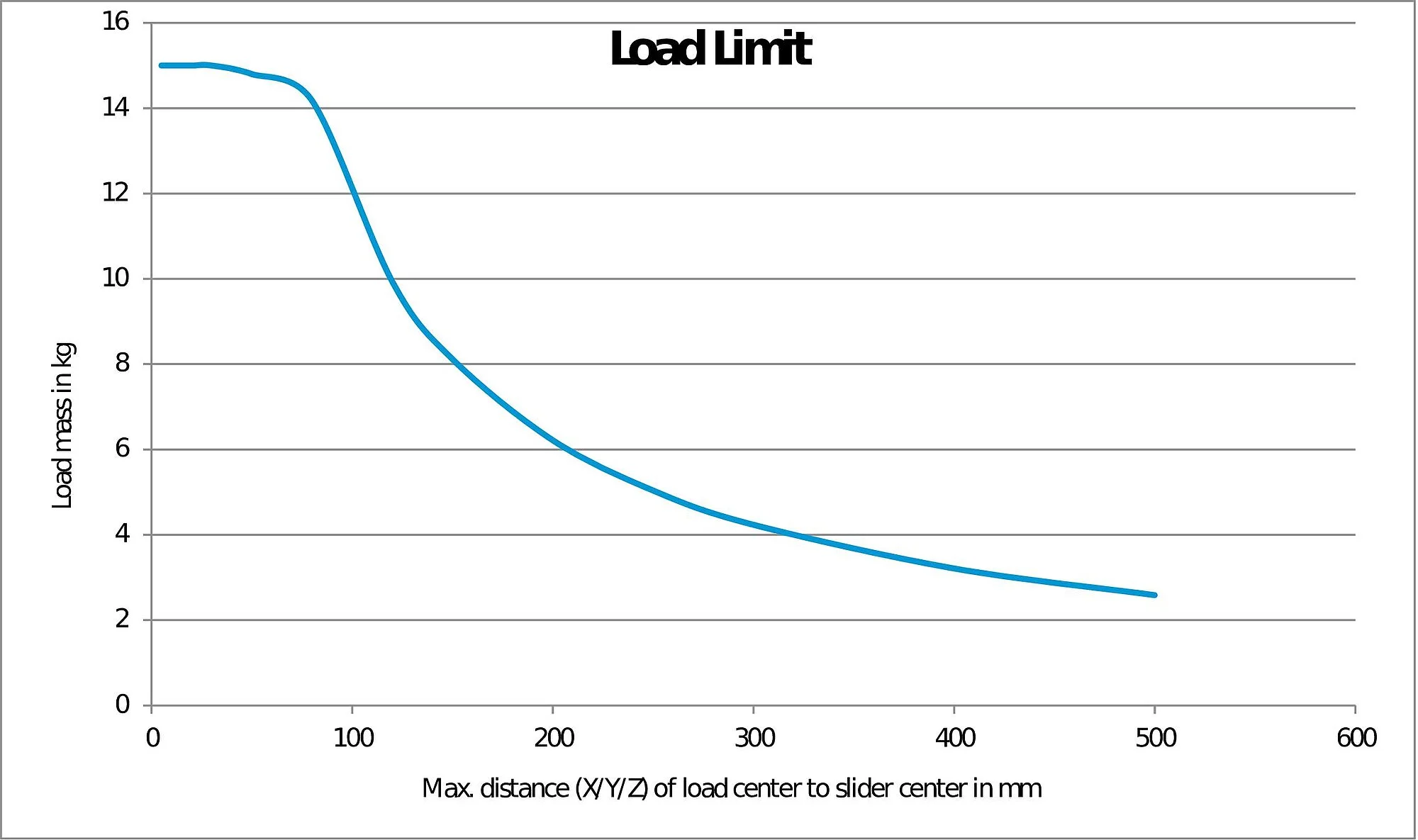

L-836的负载极限取决于负载质量以及负载重心与滑块中心的距离。

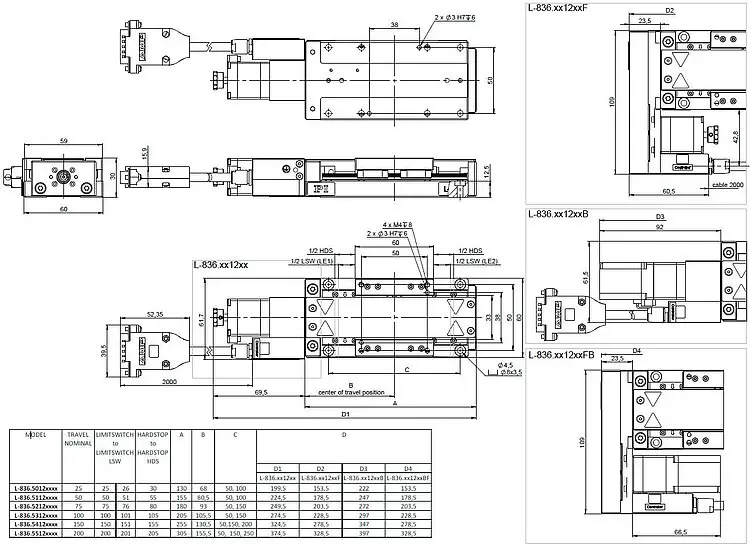

L-836，尺寸单位为mm

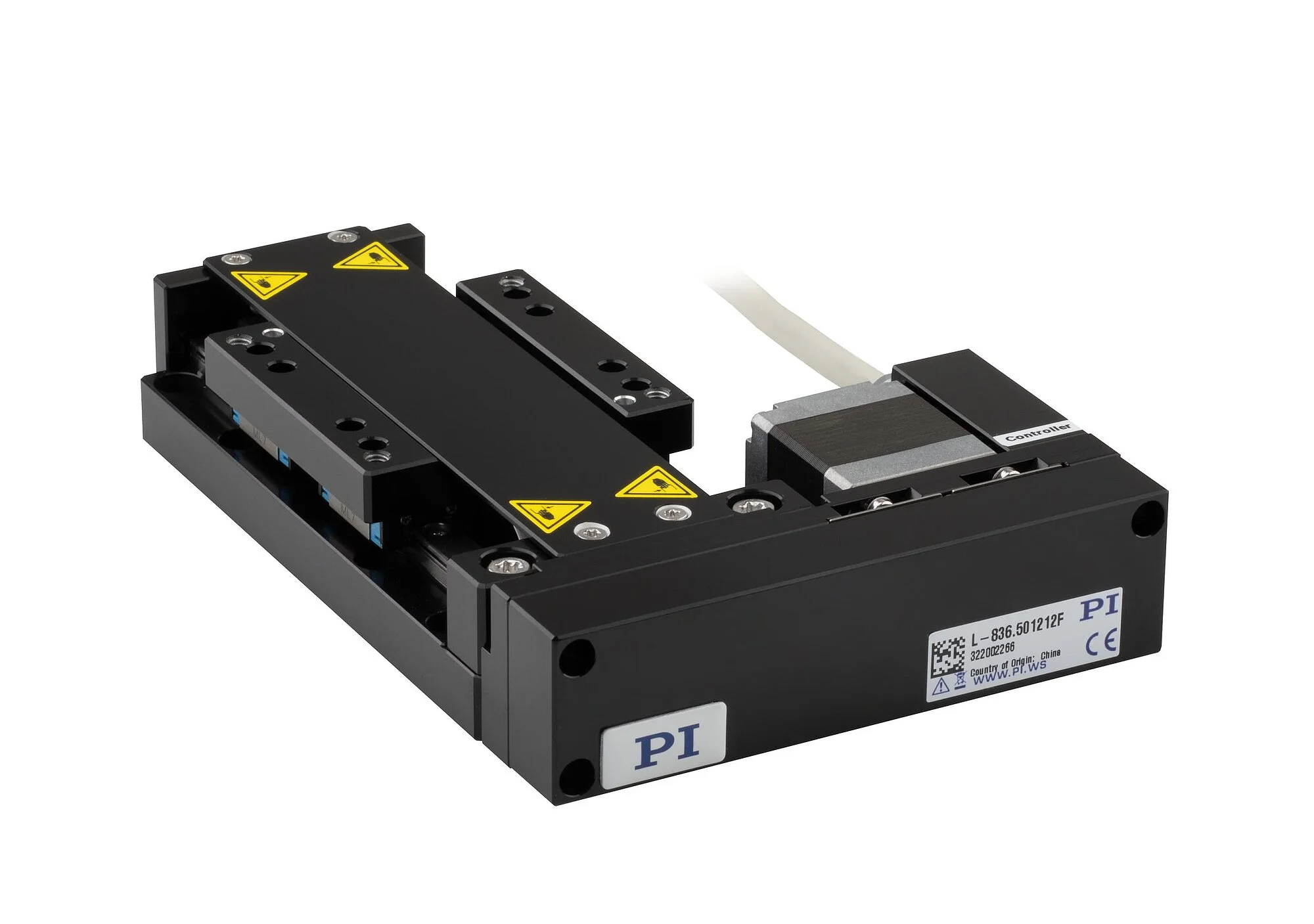

L-836.501212F

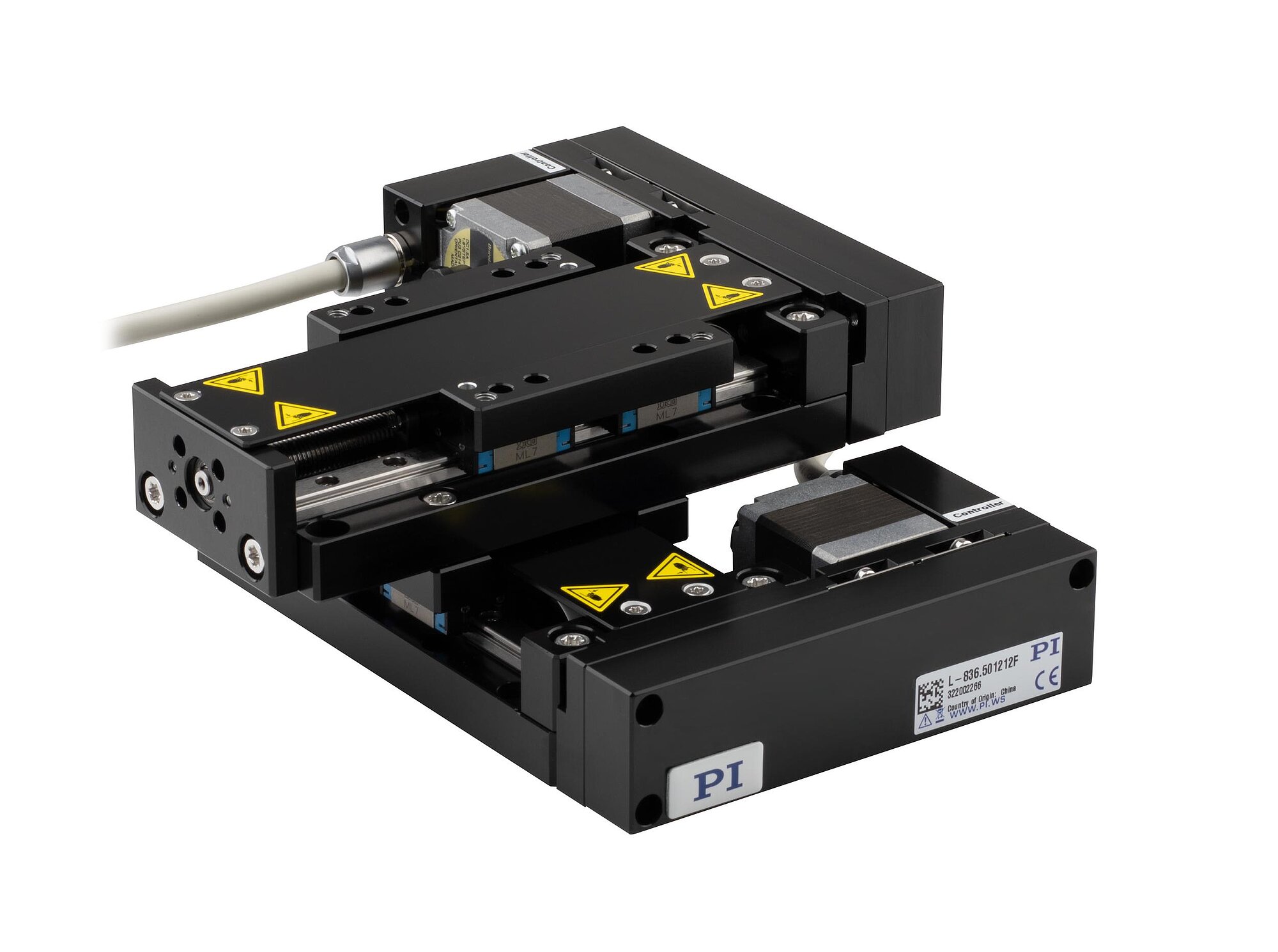

XY setup of two L-836.501212F linear stages
L-836 可堆叠、高度紧凑、通用线性平台
产品描述
规格
下载
报价/订购
精密级线性平台
L-836线性平台系列采用精密滚珠丝杠，特别适合对紧凑设计有高性能需求的工业应用场景。 该系列通过采用高分辨率步进电机、高精度交叉滚柱轴承以及精密直线光栅尺来实现高性能。 其可选的折回设计特性使电机能够沿平台侧面运动，有效减少系统整体所占空间。
前沿设计
L-836提供独特的选配件，以便选择合适的平台，可满足对高分辨率、高重复精度及占用空间小的高速运动的需求。
步进电机和数字直线光栅尺
高分辨率二相电机的性能堪比五相步进电机，且无需依赖昂贵且选择有限的驱动电子设备。 行程更长的平台可实现更高速度。 附加直线光栅尺可确保操作过程中的高重复精度。
选配件
- 数字增量直线光栅尺
- 步进电机折回设计可选功能可有效缩短总长度
- 可选配件：转接支架L-836.APx
应用领域
激光材料加工、测试与检验、电子产品制造、光缆制造、光学组装、量子光子学、硅光子学、先进制造、增材制造。
规格
选择行程范围：
| 运动 | L-836.501200 | L-836.501200F | L-836.511200 | L-836.511200F | L-836.521200 | L-836.521200F | L-836.531200 | L-836.531200F | L-836.531200B | L-836.531200BF | L-836.541200 | L-836.541200F | L-836.541200B | L-836.541200BF | L-836.551200 | L-836.551200F | L-836.551200B | L-836.551200BF | L-836.501212 | L-836.501212F | L-836.511212 | L-836.511212F | L-836.521212 | L-836.521212F | L-836.531212 | L-836.531212F | L-836.531212B | L-836.531212BF | L-836.541212 | L-836.541212F | L-836.541212B | L-836.541212BF | L-836.551212 | L-836.551212F | L-836.551212B | L-836.551212BF | 公差 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| X向上的行程 | 25 mm | 25 mm | 50 mm | 50 mm | 75 mm | 75 mm | 100 mm | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm | 150 mm | 150 mm | 200 mm | 200 mm | 200 mm | 200 mm | 25 mm | 25 mm | 50 mm | 50 mm | 75 mm | 75 mm | 100 mm | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm | 150 mm | 150 mm | 200 mm | 200 mm | 200 mm | 200 mm | |
| X向上的加速度，空载 | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 2 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | 4 m/s² | max. |
| X向上的最大速度，空载 | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | 80 mm/s | |
| Y向上的直线度误差（直线度） | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | typ. |
| Z向上的直线度误差（平面度） | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 2 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | ± 3 µm | typ. |
| 绕Y的角度误差（俯仰角） | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | typ. |
| 绕Z的角度误差（偏转角） | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 60 µrad | ± 60 µrad | ± 100 µrad | ± 100 µrad | ± 120 µrad | ± 120 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 180 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | ± 200 µrad | typ. |
| 定位 | L-836.501200 | L-836.501200F | L-836.511200 | L-836.511200F | L-836.521200 | L-836.521200F | L-836.531200 | L-836.531200F | L-836.531200B | L-836.531200BF | L-836.541200 | L-836.541200F | L-836.541200B | L-836.541200BF | L-836.551200 | L-836.551200F | L-836.551200B | L-836.551200BF | L-836.501212 | L-836.501212F | L-836.511212 | L-836.511212F | L-836.521212 | L-836.521212F | L-836.531212 | L-836.531212F | L-836.531212B | L-836.531212BF | L-836.541212 | L-836.541212F | L-836.541212B | L-836.541212BF | L-836.551212 | L-836.551212F | L-836.551212B | L-836.551212BF | 公差 |
| X向上的最小位移 | 0.3 µm | 0.4 µm | 0.3 µm | 0.4 µm | 0.3 µm | 0.4 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.75 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | 0.24 µm | typ. |
| X向上的未校准定位精度 | ± 5 µm | ± 5 µm | ± 5 µm | ± 5 µm | ± 7 µm | ± 7 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 5 µm | ± 5 µm | ± 5 µm | ± 5 µm | ± 7 µm | ± 7 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 15 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 20 µm | typ. |
| X向上的双向重复精度 | 2 µm | 4 µm | 2 µm | 4 µm | 2 µm | 4 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 4 µm | 6 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | 0.8 µm | typ. |
| 参考点开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 限位开关 | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | |
| 集成传感器 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | 增量直线光栅尺 | |
| 传感器信号 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | |
| 传感器信号周期 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | 80 µm | |
| 传感器分辨率 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | 80 nm | |
| 驱动性能 | L-836.501200 | L-836.501200F | L-836.511200 | L-836.511200F | L-836.521200 | L-836.521200F | L-836.531200 | L-836.531200F | L-836.531200B | L-836.531200BF | L-836.541200 | L-836.541200F | L-836.541200B | L-836.541200BF | L-836.551200 | L-836.551200F | L-836.551200B | L-836.551200BF | L-836.501212 | L-836.501212F | L-836.511212 | L-836.511212F | L-836.521212 | L-836.521212F | L-836.531212 | L-836.531212F | L-836.531212B | L-836.531212BF | L-836.541212 | L-836.541212F | L-836.541212B | L-836.541212BF | L-836.551212 | L-836.551212F | L-836.551212B | L-836.551212BF | 公差 |
| 驱动类型 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | 两相步进电机 | |
| 工作电压 | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | 24到48 V | |
| 标称电流，均方根 | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | 1.5 A | typ. |
| 最大功耗 | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 7 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | |
| 电机分辨率 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | 200 全步/转 | |
| X向上的驱动力 | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | 75 N | typ. |
| 相间电阻 | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | 1.18 Ω | typ. |
| 相间电感 | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | 0.96 mH | |
| 机械性能 | L-836.501200 | L-836.501200F | L-836.511200 | L-836.511200F | L-836.521200 | L-836.521200F | L-836.531200 | L-836.531200F | L-836.531200B | L-836.531200BF | L-836.541200 | L-836.541200F | L-836.541200B | L-836.541200BF | L-836.551200 | L-836.551200F | L-836.551200B | L-836.551200BF | L-836.501212 | L-836.501212F | L-836.511212 | L-836.511212F | L-836.521212 | L-836.521212F | L-836.531212 | L-836.531212F | L-836.531212B | L-836.531212BF | L-836.541212 | L-836.541212F | L-836.541212B | L-836.541212BF | L-836.551212 | L-836.551212F | L-836.551212B | L-836.551212BF | 公差 |
| Y向上的允许推力 | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | max. |
| Z向上的允许推力 | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | 150 N | max. |
| θX向上的允许力矩 | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| θY向上的允许力矩 | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| θZ向上的允许力矩 | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | 10 N·m | max. |
| X向上的保持力，被动 | — | — | — | — | — | — | — | — | 300 N | 300 N | — | — | 300 N | 300 N | — | — | 300 N | 300 N | — | — | — | — | — | — | — | — | 300 N | 300 N | — | — | 300 N | 300 N | — | — | 300 N | 300 N | |
| X向上的移动质量，空载 | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 130 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | 140 g | |
| 传动螺杆类型 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | |
| 丝杠螺距 | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |
| 导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | 循环滚珠轴承导轨 | |
| 总质量 | 710 g | 770 g | 770 g | 830 g | 840 g | 900 g | 900 g | 960 g | 960 g | 1010 g | 1020 g | 1080 g | 1080 g | 1130 g | 1150 g | 1210 g | 1210 g | 1260 g | 720 g | 780 g | 780 g | 840 g | 850 g | 910 g | 910 g | 970 g | 970 g | 1020 g | 1030 g | 1090 g | 1090 g | 1140 g | 1160 g | 1220 g | 1220 g | 1270 g | |
| 材料 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | 阳极氧化致黑铝、不锈钢 | |
| 制动闸 | — | — | — | — | — | — | — | — | 电磁安全闸 | 电磁安全闸 | — | — | 电磁安全闸 | 电磁安全闸 | — | — | 电磁安全闸 | 电磁安全闸 | — | — | — | — | — | — | — | — | 电磁安全闸 | 电磁安全闸 | — | — | 电磁安全闸 | 电磁安全闸 | — | — | 电磁安全闸 | 电磁安全闸 | |
| 其他 | L-836.501200 | L-836.501200F | L-836.511200 | L-836.511200F | L-836.521200 | L-836.521200F | L-836.531200 | L-836.531200F | L-836.531200B | L-836.531200BF | L-836.541200 | L-836.541200F | L-836.541200B | L-836.541200BF | L-836.551200 | L-836.551200F | L-836.551200B | L-836.551200BF | L-836.501212 | L-836.501212F | L-836.511212 | L-836.511212F | L-836.521212 | L-836.521212F | L-836.531212 | L-836.531212F | L-836.531212B | L-836.531212BF | L-836.541212 | L-836.541212F | L-836.541212B | L-836.541212BF | L-836.551212 | L-836.551212F | L-836.551212B | L-836.551212BF | 公差 |
| 工作温度范围 | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | 5到40 °C | |
| 连接器 | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | HD D-sub 26针（公头） | |
| 推荐控制器/驱动器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | C-663 G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 | G-901 G-910 ACS模块化控制器 |
有关传感器分辨率的注意事项：250x细分
有关相间电阻的注意事项：公差：±10%
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
