PiezoMike线性促动器

最小尺寸,较大的力,稳定定位

  • 保持力>100N,进给力22N
  • 行程7.4mm至26mm,步长20nm
  • 使用寿命>1,000,000,000步
  • 静止状态下自锁,无热量产生
  • 无磁性和真空兼容工作原理

PiezoMike线性促动器的简单集成

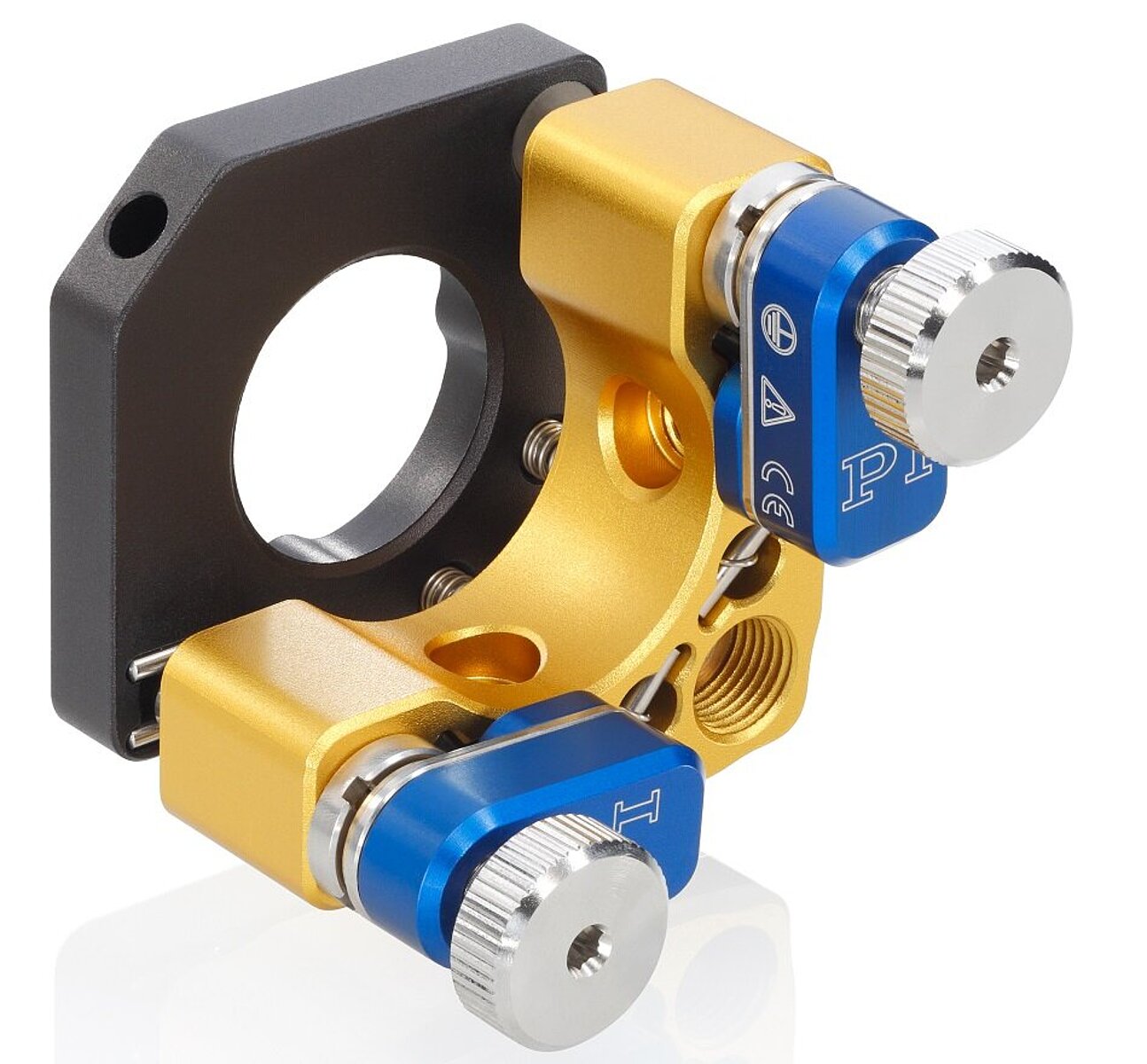

PiezoMike线性促动器可与传统倾斜镜架或平台进行简单集成,可实现机械和光电机械零件的自动调整。 促动器配备安装螺纹或安装杆以将其安装到现有应有环境之中。

高分辨率和定位稳定性:PiezoMike的特点

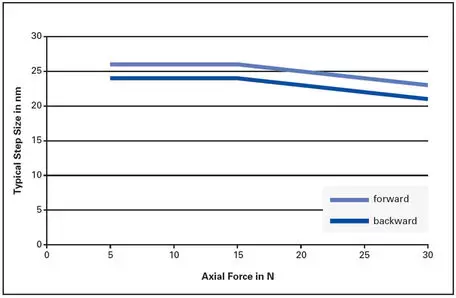

线性促动器的运动分辨率为典型的20nm,其可对光学零件进行高精度校准。此外,其基于压电的驱动器十分紧凑,使PiezoMike在其性能级别内成为目前最小的线性促动器。 PiezoMike线性促动器可长期稳定地保持某一位置,且能防振、抗冲击。促动器可提供>100N的保持力和>20N的进给力,是“一劳永逸”应用的最佳选择。

PiezoMike的工作原理

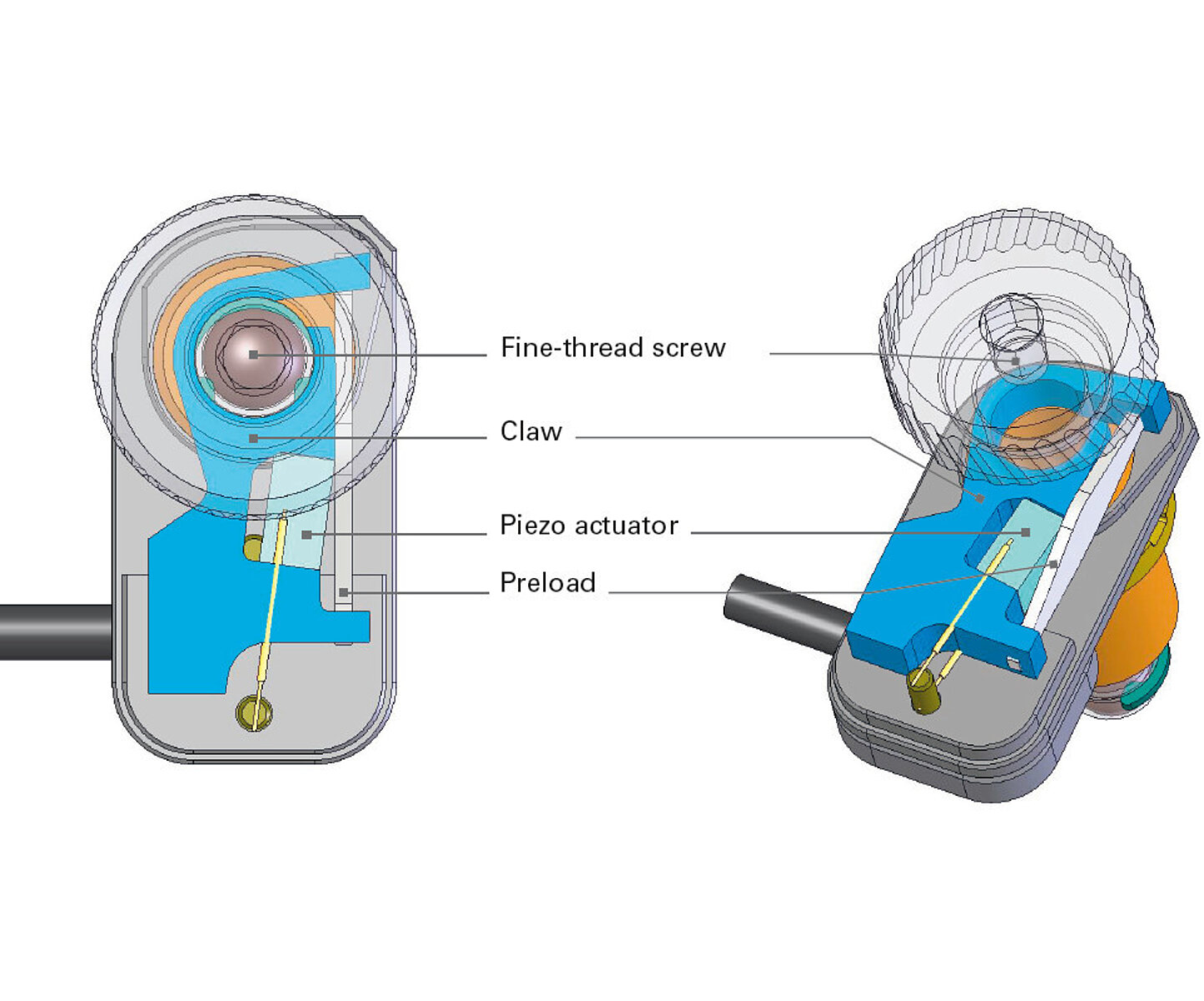

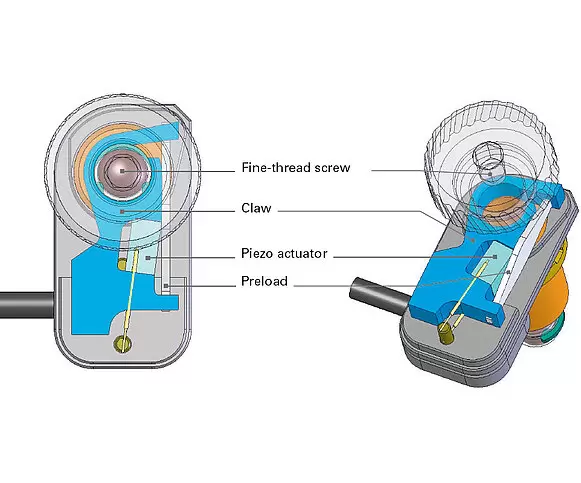

如同直接驱动的>>压电陶瓷惯性驱动器,PiezoMike的驱动原理也是基于惯性效应。 施加一定电压时,压电陶瓷促动器缓慢膨胀,使爪形部件旋转,而由于爪形部件紧紧抓住螺杆,其旋转带动螺杆旋转。当压电陶瓷促动器膨胀到极限时,其迅速收缩,爪形部件回到其初始位置。由于促动器收缩速度很快,爪形部件绕螺杆滑动,而螺杆由于其自身的质量惯性停留在初始位置。 随时都可重复这一循环,通过转动螺杆以得到输出所需的前馈。此原理也适用于反方向的运动。

1,000,000,000个循环:简单可靠

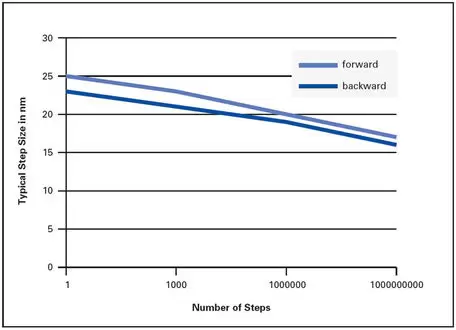

PiezoMike线性促动器可运转10亿步,20米或者转动螺杆20000次。PI已规定了其使用寿命,因而,超过这一工作时间后,初始步长将减小,最大减幅可达30%。即使长时间停机,N-470仍能确保启动可靠。

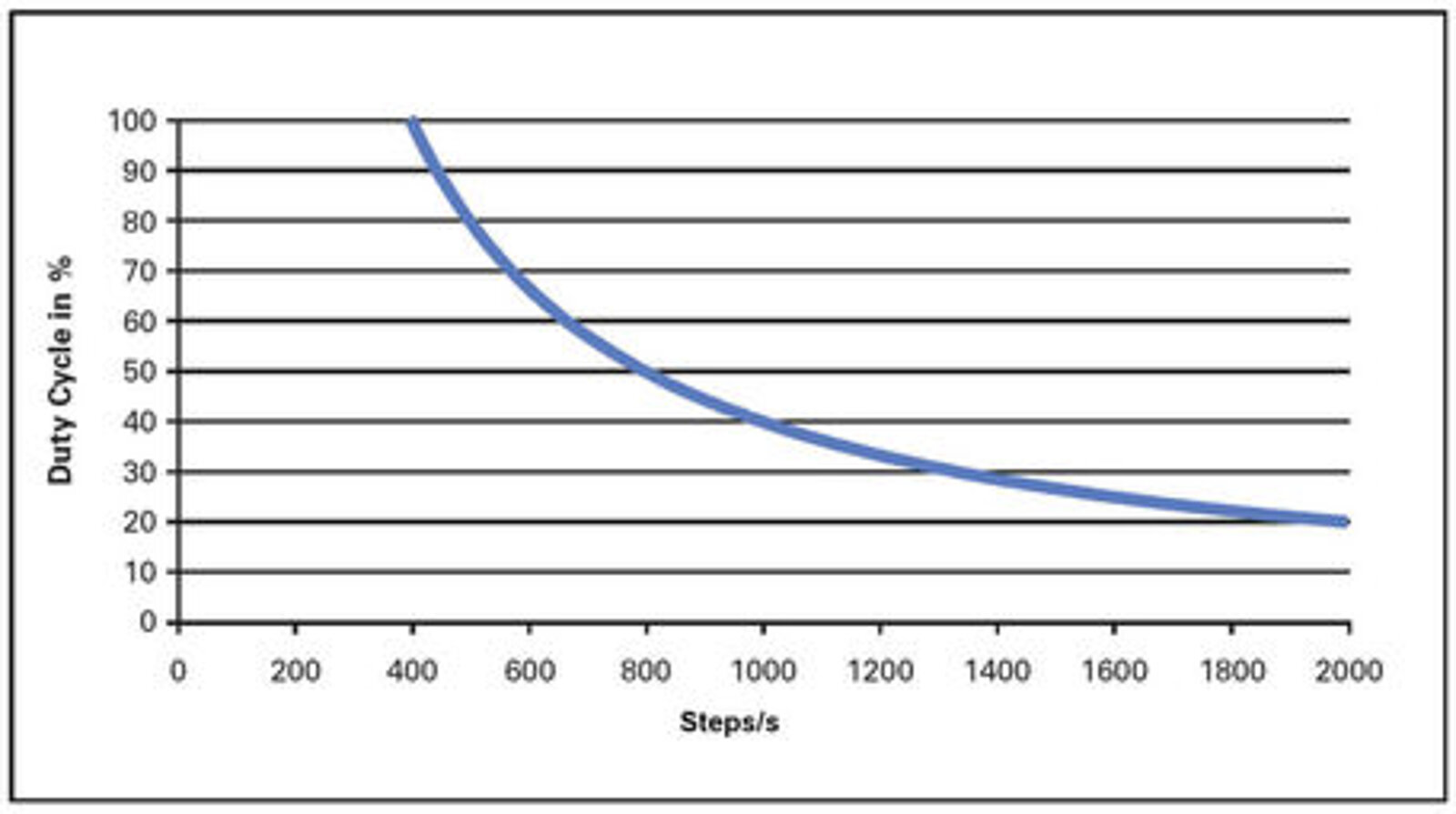

推荐操作

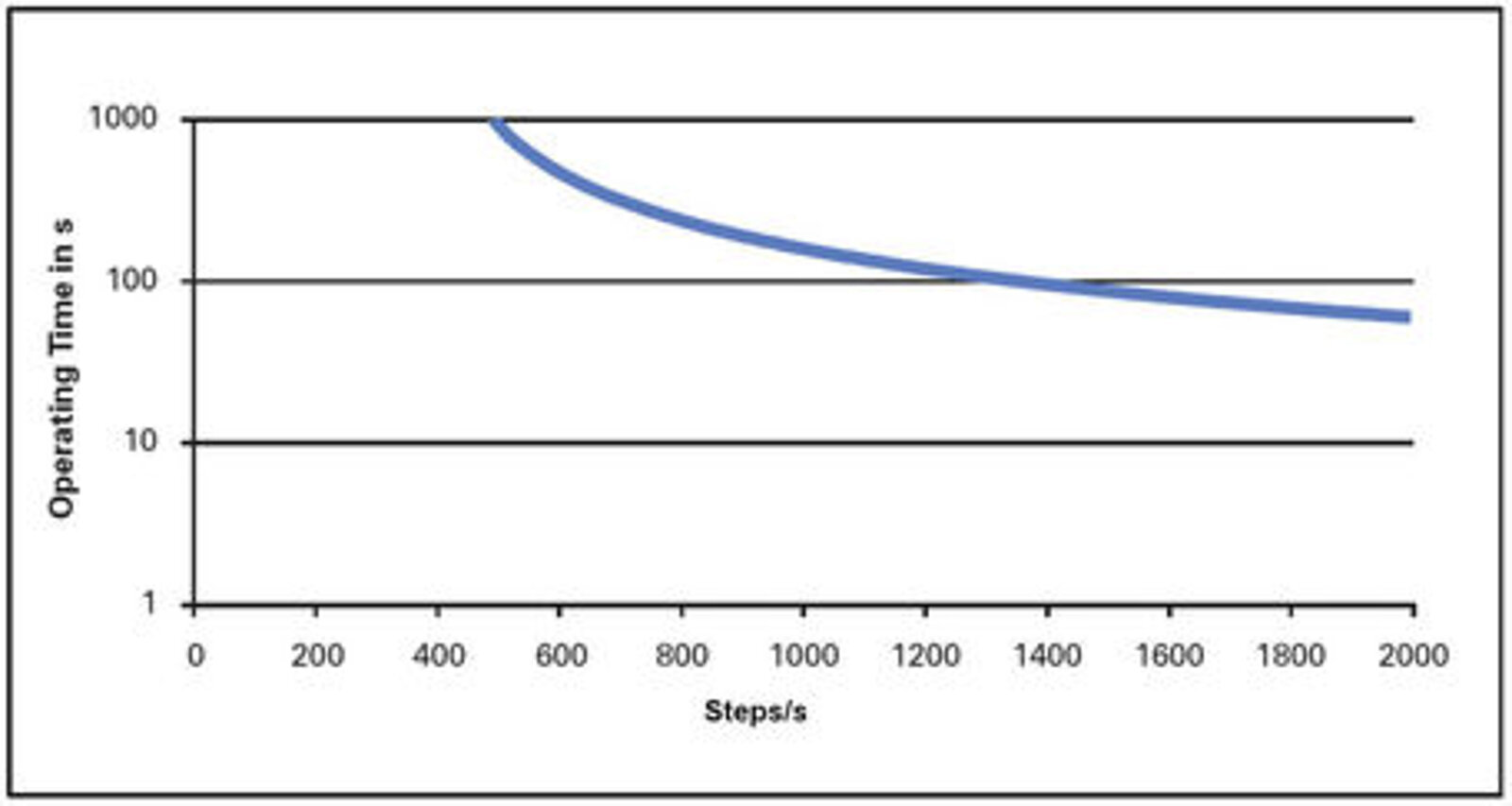

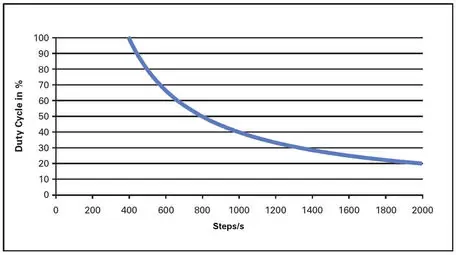

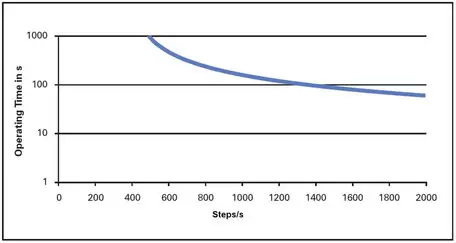

PiezoMike的最大控制频率为2kHz,在驱动器和控制电子装置内部产生热量。因而,为了避免损坏驱动器,根据占空比和控制频率遵守推荐的工作循环至关重要(所给数据用于1013hPa)。

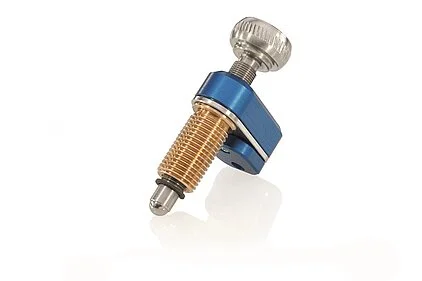

N-470 PiezoMike线性促动器

最小尺寸,较大的力,稳定定位

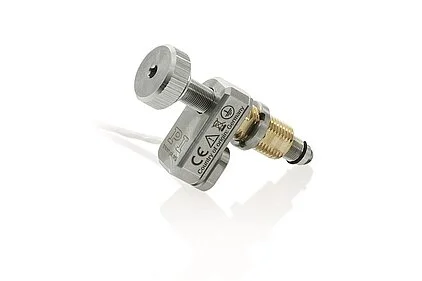

N-470.V • N-470.U PiezoMike线性促动器

最小尺寸,较大的力,稳定定位,真空达10-9百帕

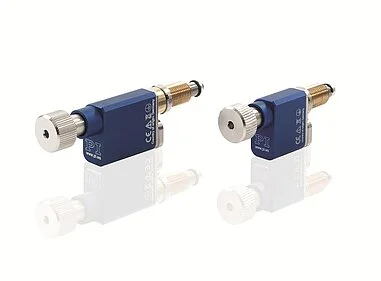

N-472 PiezoMike线性促动器

带用于闭环操作的位置传感器

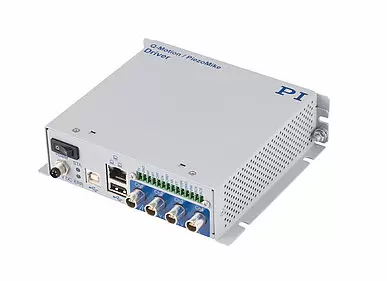

E-872.401 Q-Motion®压电电机/PiezoMike驱动器电控

驱动多达4个线性促动器,台式设备
