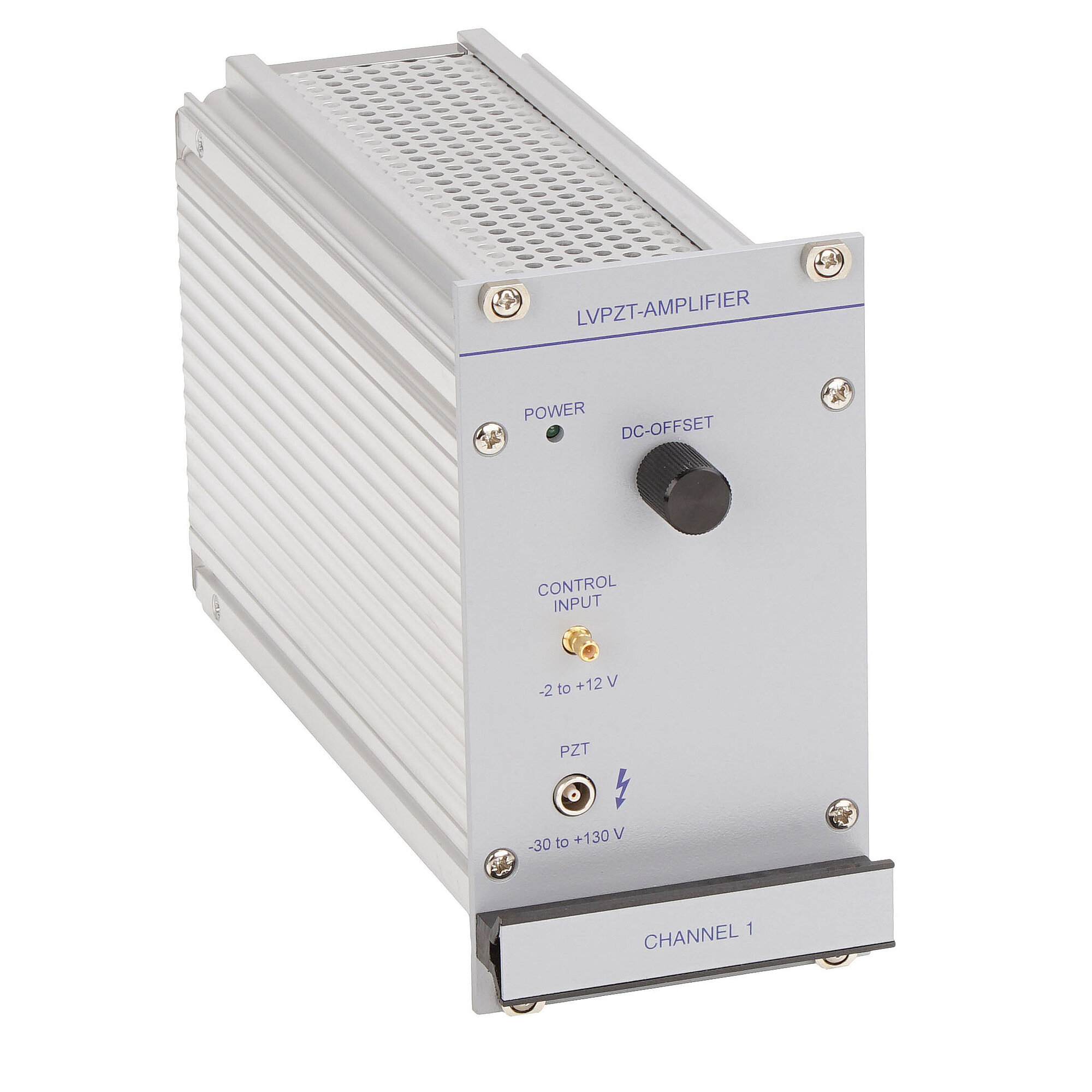

峰值电流达2000毫安，峰值功率为280瓦，平均输出功率高达100瓦。
D级开关式放大器，带电容器用于能量回收。散热减少使得应用的影响小。
E-504系列的工作原理特别适用于高动态扫描和切换应用。需要亚纳米级动态位置稳定性的应用推荐使用E-505。
工业，自动化。高动态扫描或切换应用。
功能
带能量回收的功率放大器
偏摆台的偏移电压源
通道
1
输入电压范围
-2至12伏
-
输出电压
-30至130伏
100 V
峰值输出功率（<5毫秒）
280瓦
平均输出功率
全电压范围内为100瓦
峰值电流（<5毫秒）
2000毫安
平均输出电流
1000毫安
电流限制
防短路
电压增益
10 ±0.1
放大器带宽
4千赫兹
纹波，噪声
，5毫伏均方根 / <10千赫兹，
20毫伏峰峰值 / <10千赫兹
<30毫伏均方根 / <100千赫兹，
<100毫伏峰峰值 / 100千赫兹
<150毫伏峰峰值 / 20兆赫兹
电容底座负载（内部）
1.5微法
推荐压电负载
1至100微法
放大器分辨率
10毫伏
放大器的分类
D级，开关式
100千赫兹
输出阻抗
0.5欧/1毫亨/1.5微法
输入阻抗
100千欧
压电陶瓷连接（电压插座）
LEMO ERA.00.250.CTL
模拟输入
SMB
直流偏移设置
10转电位计，增加0至10 伏至输入电压
显示器和指示灯
电源指示灯
工作温度范围
5至50摄氏度
尺寸
14HP / 3RU
质量
0.9千克
工作电压
E-500系统
Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx
E-500/E-501系列模块化压电控制器：底盘带电源、放大器模块（E-503、E-504、E-505、E-506、E-508）、传感器和伺服控制模块（E-509）、显示和接口模块（E-515、E-517）。
