单侧光子学对准系统,含堆叠式XYZ线性平台及NanoCube纳米定位器;带4个模拟量输入的E-712数字控制器;极速对准固件程序;软件包
F-712.MAx 紧凑型高速XYZ光子学对准系统
Single-Sided and Double-Sided, Fully Automated
- 集成光纤与光子器件扫描/对准程序
- 跨多设备、I/O及自由度的快速同步光学性能优化
- 提供广泛深入的软件支持,兼容Windows和Linux系统C#、Python、LabVIEW及MATLAB等主流编程语言
- 典型自动对准时间<0.5s
- PI全球团队提供快速应用与产品支持
解决问题
PI快速多通道光子对准(FMPA)解决方案整合了针对应用优化的量产级高动态对准平台与精密控制器,集成了全球先进的首道光搜索、轮廓分析及功率优化对准算法。
对准时间减少99%
该获奖技术解决了光子测试与组装的首要成本痛点: 各元件与通道所需的精密对准。 传统对准技术可追溯至上世纪80年代,对准时间长达数分钟。 PI快速光学对准方案通常可将对准时间减少99%,常规任务可在1秒内完成。 研究表明,在FMPA出现之前,光子器件约80%的成本消耗在对准上。FMPA将对准时间减少99%,可以节约这部分的成本,显著提升了生产经济效益。 随着新型应用与设备的涌现,光子元件需求预计将在短期内增长三个数量级,而FMPA正是实现这一目标的核心赋能技术。
紧凑型XYZ对准解决方案
该紧凑方案集成了大行程、高精度XYZ平台(基于M-122型号)与超高速、高分辨率XYZ压电纳米定位器(基于P-616型号)。 单台控制器即可管理单面和双面配置的所有轴:分别为F-712.MA1和F-712.MA2。 四路高分辨率模拟输入接口可连接光功率计(如PI F-712.PM1高带宽光功率计),实现优化与轮廓分析功能,支持高效快速的自动化光纤对准。 系统支持软限位功能,确保过程安全。 基于这些精密平台,可快速配置支持亚微米级晶圆接近自动化等功能的超高速自动对准解决方案。
应用领域
光子集成电路生产、光子对准、光学元件与透镜对准、硅光子晶圆检测,以及光子与光纤器件的测试、组装与封装
规格
规格
运动和定位 | F-712.MA1 | F-712.MA2 | 公差 |
---|---|---|---|
主动轴的数量 | 6 | 12 | |
主动轴,粗定位 | X ǀ Y ǀ Z | X ǀ Y ǀ Z | |
X向上的行程,粗定位 | 25 mm | 25 mm | |
Y向上的行程,粗定位 | 25 mm | 25 mm | |
Z向上的行程,粗定位 | 25 mm | 25 mm | |
X向上的最小位移,粗定位 | 3 µm | 3 µm | |
Y向上的最小位移,粗定位 | 3 µm | 3 µm | |
Z向上的最小位移,粗定位 | 3 µm | 3 µm | |
X向上的最大速度,粗定位,空载 | 20 mm/s | 20 mm/s | |
Y向上的最大速度,粗定位,空载 | 20 mm/s | 20 mm/s | |
Z向上的最大速度,粗定位,空载 | 20 mm/s | 20 mm/s | |
驱动器类型,粗定位 | 直流电机 | 直流电机 | |
导轨 | 交叉滚柱导轨 | 交叉滚柱导轨 | |
传感器类型,粗定位 | 旋转编码器 | 旋转编码器 | |
主动轴,精定位 | X ǀ Y ǀ Z | X ǀ Y ǀ Z | |
X向上的行程,精定位 | 100 µm | 100 µm | |
Y向上的行程,精定位 | 100 µm | 100 µm | |
Z向上的行程,精定位 | 100 µm | 100 µm | |
X向上的开环最小位移,精定位 | 0.3 nm | 0.3 nm | |
Y向上的开环最小位移,精定位 | 0.3 nm | 0.3 nm | |
Z向上的开环最小位移,精定位 | 0.3 nm | 0.3 nm | |
X向上的闭环最小位移,精定位 | 2.5 nm | 2.5 nm | |
Y向上的闭环最小位移,精定位 | 2.5 nm | 2.5 nm | |
Z向上的闭环最小位移,精定位 | 2.5 nm | 2.5 nm | |
标称量程内的线性误差 | 2 % | — | max. |
X向上的双向重复精度,10%行程 | 2 nm | 2 nm | typ. |
Y向上的双向重复精度,10%行程 | 2 nm | 2 nm | typ. |
Z向上的双向重复精度,10%行程 | 2 nm | 2 nm | typ. |
驱动器类型,精定位 | PICMA | PICMA | |
传感器类型,精定位 | 增量直线光栅尺 | 增量直线光栅尺 | |
调整 | F-712.MA1 | F-712.MA2 | 公差 |
螺旋区域扫描10µm直径的扫描时间 | < 0.2 s | < 0.5 s | typ. |
螺旋区域扫描100µm直径的扫描时间 | < 0.3 s | < 1 s | typ. |
螺旋区域扫描500µm直径的扫描时间 | < 3 s | < 6 s | typ. |
通过梯度搜索进行信号优化,±5µm的随机化(重复精度< 0.01dB) | 0.3 s | 0.3 s | |
光学功率计的要求 | F-712.MA1 | F-712.MA2 | 公差 |
输出信号 | 模拟量输出,由线性向对数式的完美转换 | 模拟量输出,由线性向对数式的完美转换 | |
最大输出电压范围 | –5至5 V | –5至5 V | max. |
最小带宽 | 1 kHz | 1 kHz | min. |
最大噪声级 | -60 dBm | -60 dBm | max. |
线性误差说明:未采用多项式线性化处理
扫描时间:扫描整个区域并移至最大强度的典型时间跨度
梯度搜索信号优化:首次寻光后即可达到全局最大值
工作温度范围说明:该数值适用于机械部件;控制器工作温度范围:5至40℃
可咨询定制版本。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明,所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值,并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中,我们只检测选定的属性,而不是全部属性。请注意,产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
产品注解
数据表
文件
用户使用手册F712T0002
用于快速多通道光子学对准的F-712.MA1和F-712.MA2堆叠型多轴系统。硬件描述。
用户使用手册E712T0016
快速多通道光子学对准系统(FMPA)
用户使用手册F712T0019
光功率的计算 - 使用F-712.PM1功率计和F-712高精度光纤对准系统
3D模型
F-712.MAx 3D模型
F-712.MAx 3D模型
白皮书
Case Study: Photonic Array Device Assembly
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
双面光子学对准系统,含堆叠式XYZ线性平台及2个NanoCube纳米定位器;带4个模拟量输入的E-712数字控制器;极速对准固件程序;软件包
如何获取报价
询问工程师
通过电子邮件或电话从当地PI销售工程师处快速获取解答。
技术

主动对准
在众多领域中,兴起了将器件对准至纳米级精度的需求。诸如小型照相机中的镜头或镜头组件等光学部件乃至CCD芯片自身,均需要以更高的精度进行定位。

PI产品的EtherCAT连接性
PI提供高精度驱动器,其可用作EtherCAT从控制器,或与ACS运动控制器集成后用作主控制器,或在现有结构中用作第二主控制器。

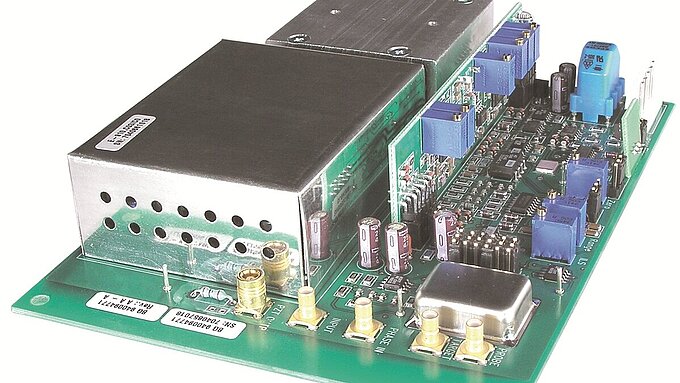

数字运动控制器
数字技术为提高不存在于传统模拟技术的控制工程的性能开辟了可能性。

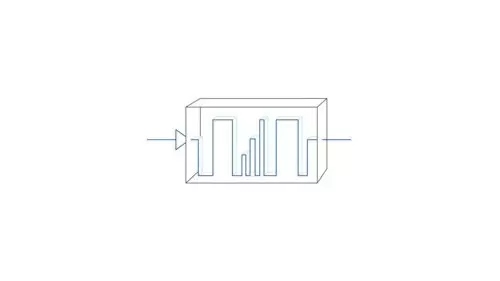

数字和模拟接口
