M-110.C86311 线性平台系统

紧凑型线性平台，直流齿轮电机，5毫米行程，带控制器

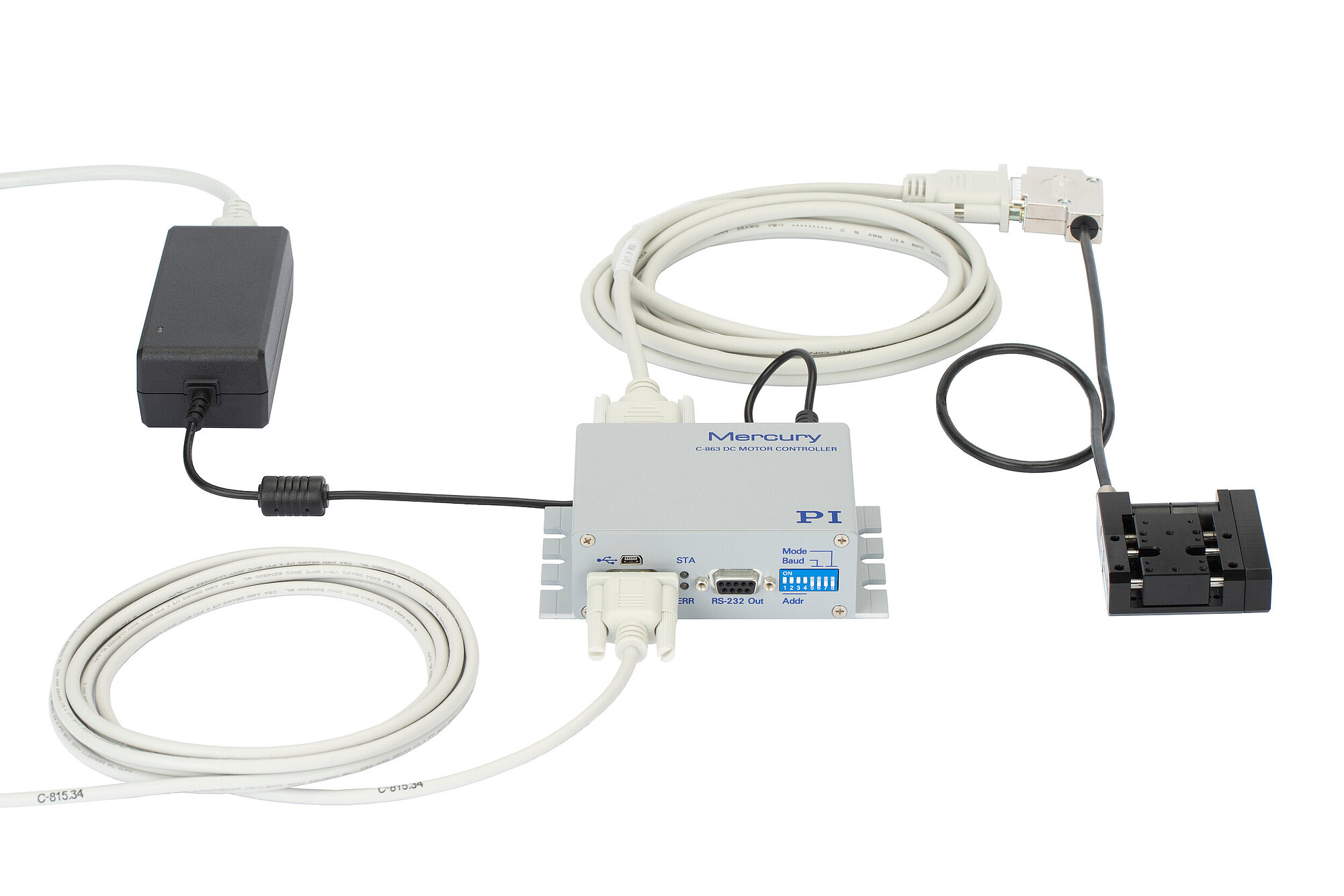

M-110.C86311

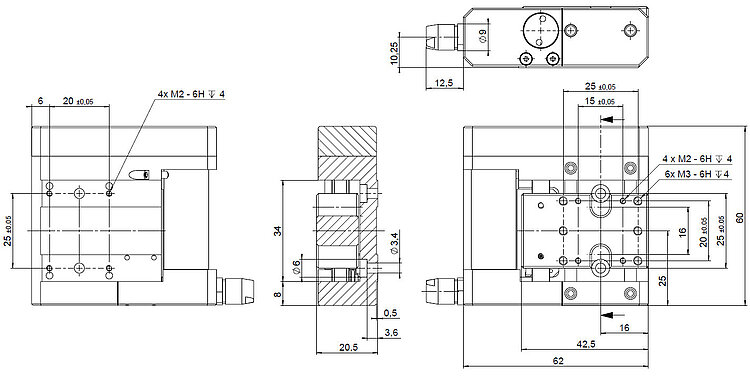

M-110.C86311：线性平台，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

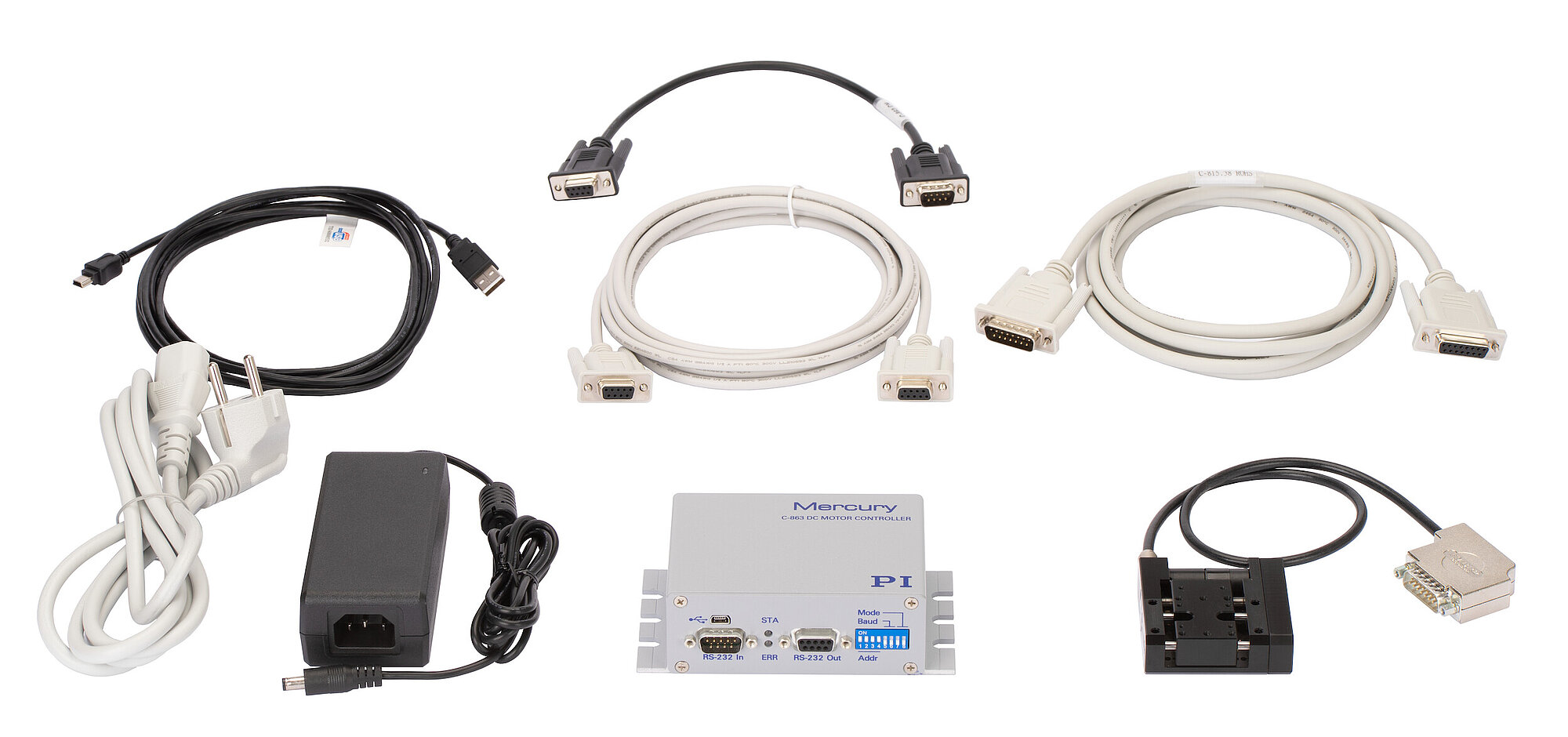

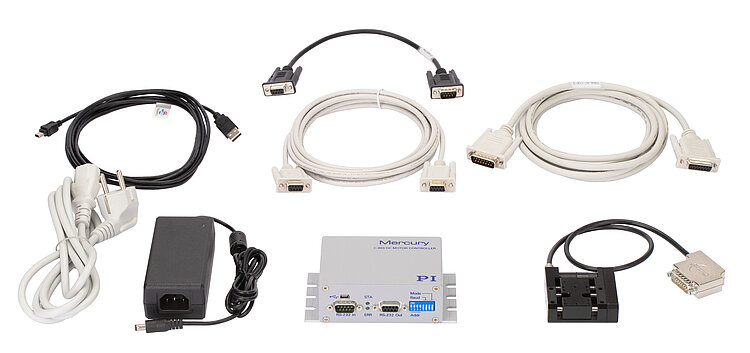

M-110.C86311线性平台，带有C-863.11控制器、电源适配器和电源线（前部，从右到左）、接口电缆和菊链网络电缆（后部）

带皮带驱动的折叠驱动，线性平台结构紧凑。通光孔径直径为10毫米。XY装置可直接安装，无需接装板。

精密微装配. 研究. 激光打标. 自动化. 光学对准.

数据表

版本/日期

2020-08-04

pdf - 845 KB

版本/日期

2020-08-04

pdf - 848 KB

版本/日期

2021-01-14

pdf - 517 KB

M-110线性平台

运动和定位	M-110.C86311	单位	公差
行程	5	毫米
集成传感器	旋转编码器
传感器分辨率	2048	步/圈
设计分辨率	0.0069	微米
最小位移	200	纳米	最小
空回	5	微米
单向重复精度	0.3	微米
速度	1	毫米/秒	最大

机械特性	M-110.C86311	单位	公差
传动螺杆类型	丝杠
丝杠螺距	0.4	毫米
齿轮速比	28.44444:1
负载能力	30	牛	最大
推拉力	10	牛	最大
保持力	10	牛	最大
允许侧向力	15	牛	最大

驱动特性	M-110.C86311	单位
电机类型	直流齿轮电机
工作电压	0至±12	伏
电机功率	0.52	瓦
电流消耗	160	毫安
参考和限位开关	霍尔效应

其他	M-110.C86311	单位
工作温度范围	-20至65	摄氏度
材料	铝，阳极氧化致黑
质量	0.3	千克

C-863.11控制器

	C-863.11
功能	直流电机控制
驱动器类型	直流电机，伺服控制带PWM控制的电机，例如，ActiveDrive带集成块换流的放大器或无刷电机
轴	1
支持功能	点对点运动. 启动宏. 数据记录器用于记录运行数据，如电机电压、速度、位置或位置误差. 内部安全电路：看门狗计时器.

接口和操作	C-863.11
通信接口	USB；RS-232，D-sub 9针（公头）
电机连接器	D-sub 15针（母头）
控制器网络	单个接口上多达16个单元**
输入/输出线路	4路模拟/数字输入（0至5伏/TTL），4路数字输出(TTL)
指令集	PI General Command Set (GCS)
用户软件	PIMikroMove
应用程序编程接口	API用于C / C++ / C# / VB.NET / MATLAB / Python，驱动器用于NI LabVIEW
手动控制	手柄，用于二维运动的Y电缆，按钮盒

其他	C-863.11
工作电压	15至30伏直流电来自外部电源适配器（15伏直流电源适配器含在发货范围内）
最大电流消耗	不带负载时为80毫安（提供24伏电压时）
工作温度范围	5至50摄氏度（超高温度时温度保护切断）
质量	0.3千克
尺寸	130 毫米 × 76 毫米 × 40 毫米（包含安装轨道）
