PD050.31
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径5毫米 × 内径2.5毫米 × 厚2.5毫米，绞线

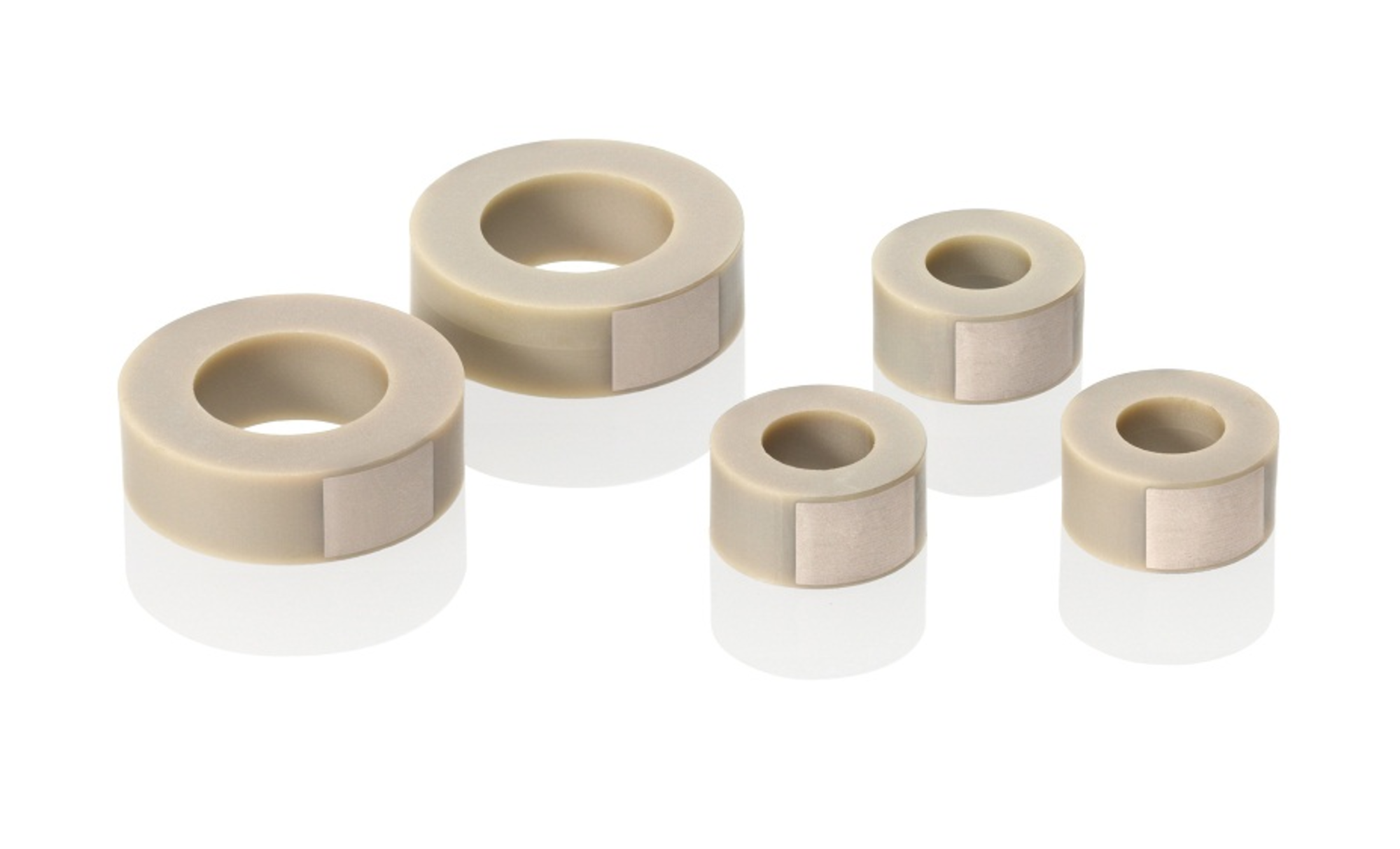

PD0xx • PD1xx 圆形PICMA芯片促动器
带内孔和不带内孔的小型多层压电陶瓷促动器
- 超长使用寿命
- 超紧凑型：最小为5 毫秒Ø
- 非常适用于动态操作
- 微秒响应时间
- 亚纳米级分辨率
- 超高真空兼容至10-9百帕

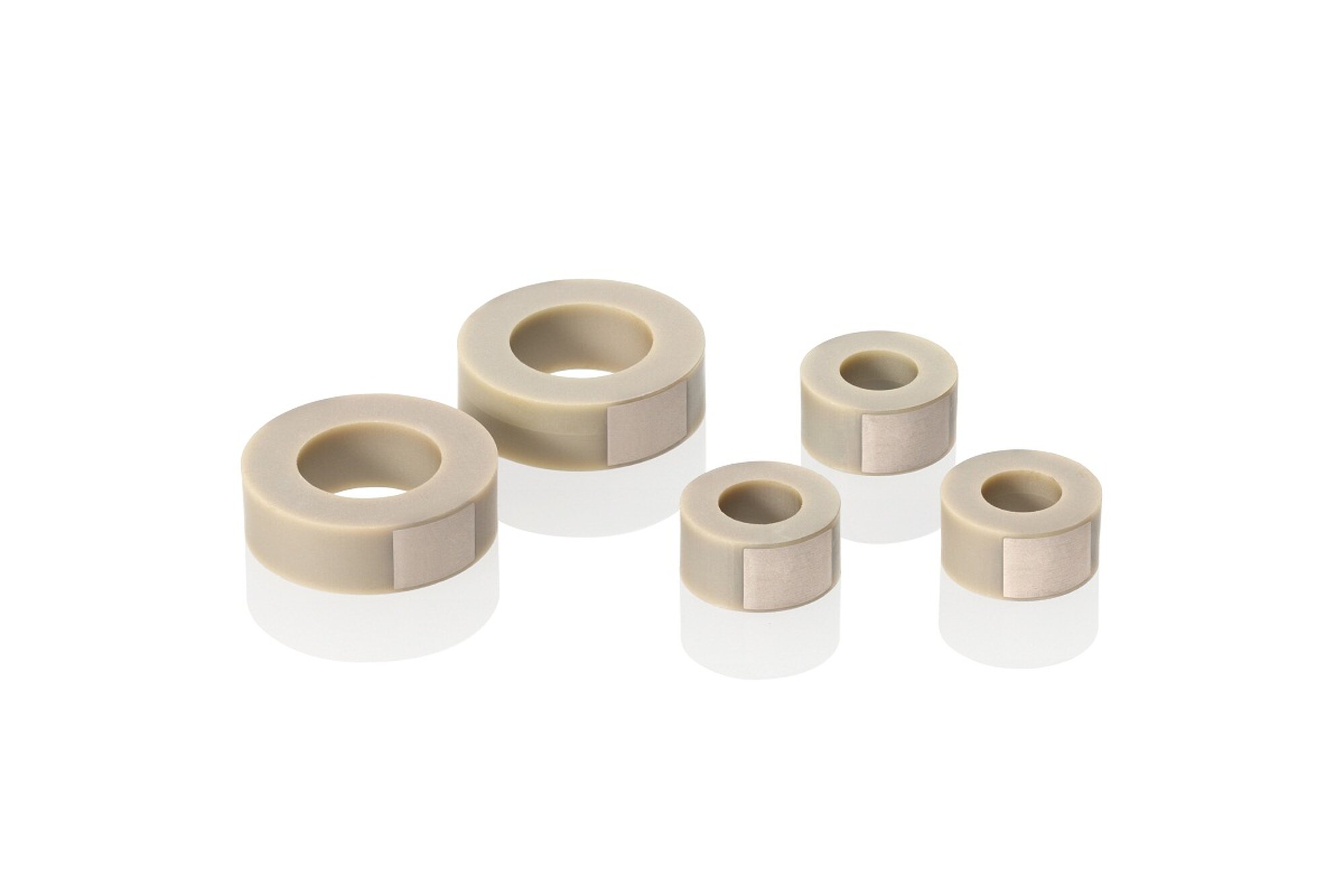

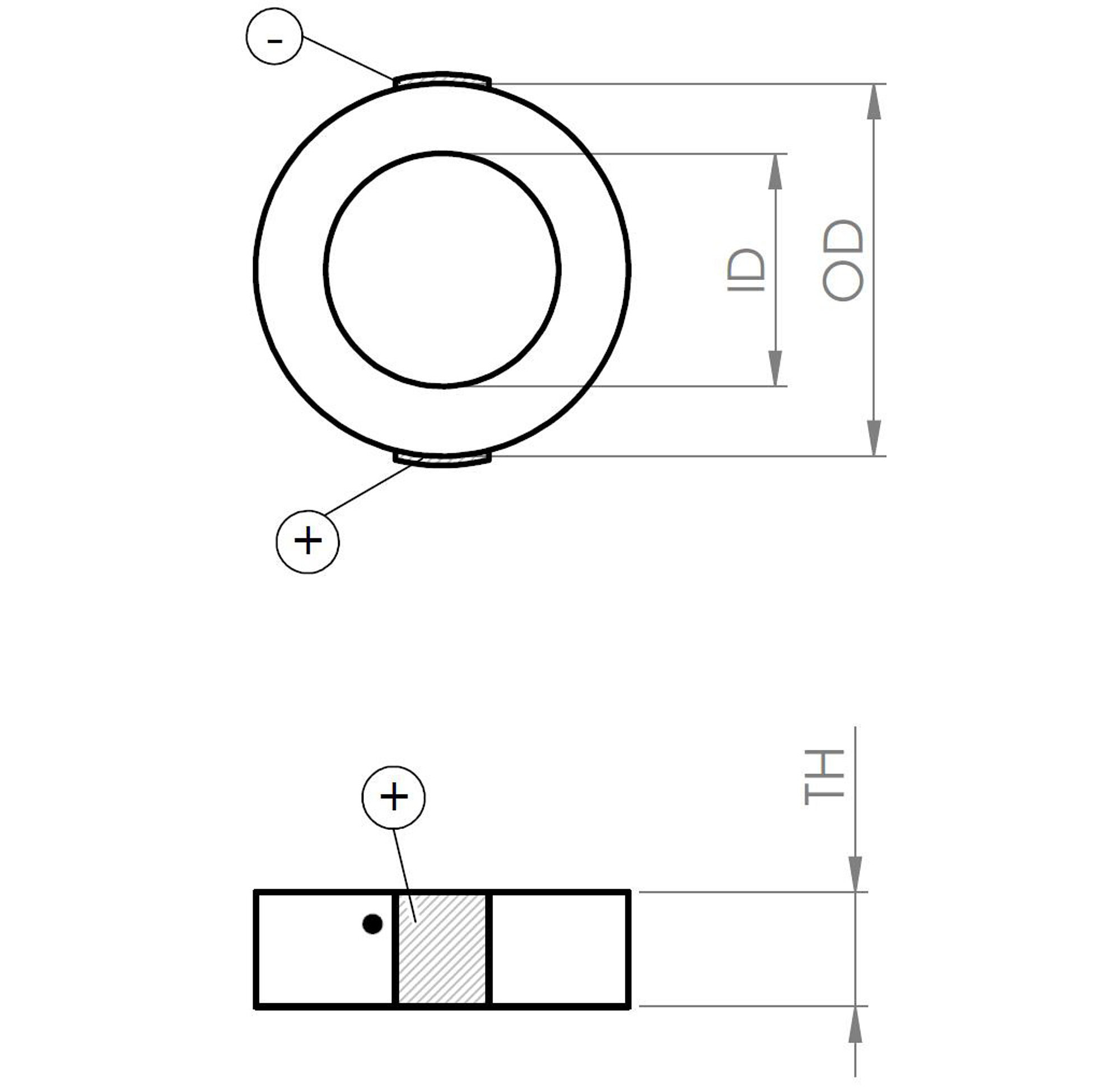

圆形PICMA芯片小型压电陶瓷促动器、研磨端面。OD、ID、TH见数据表。

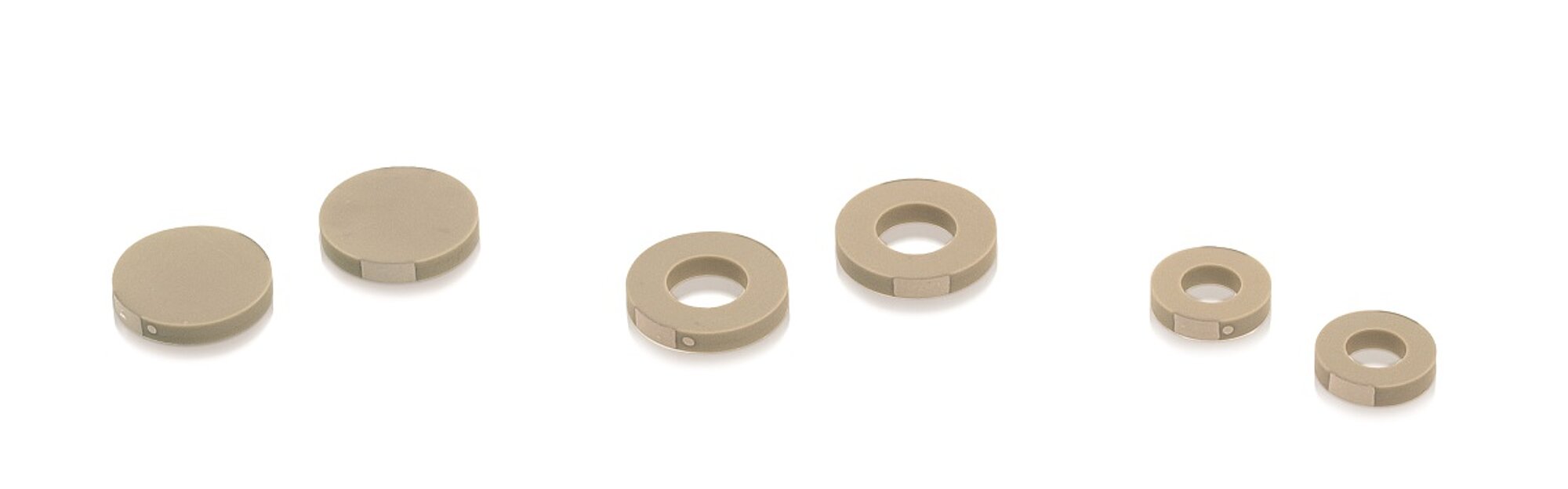

PICMA芯片环和盘可供货，直径达16毫米.

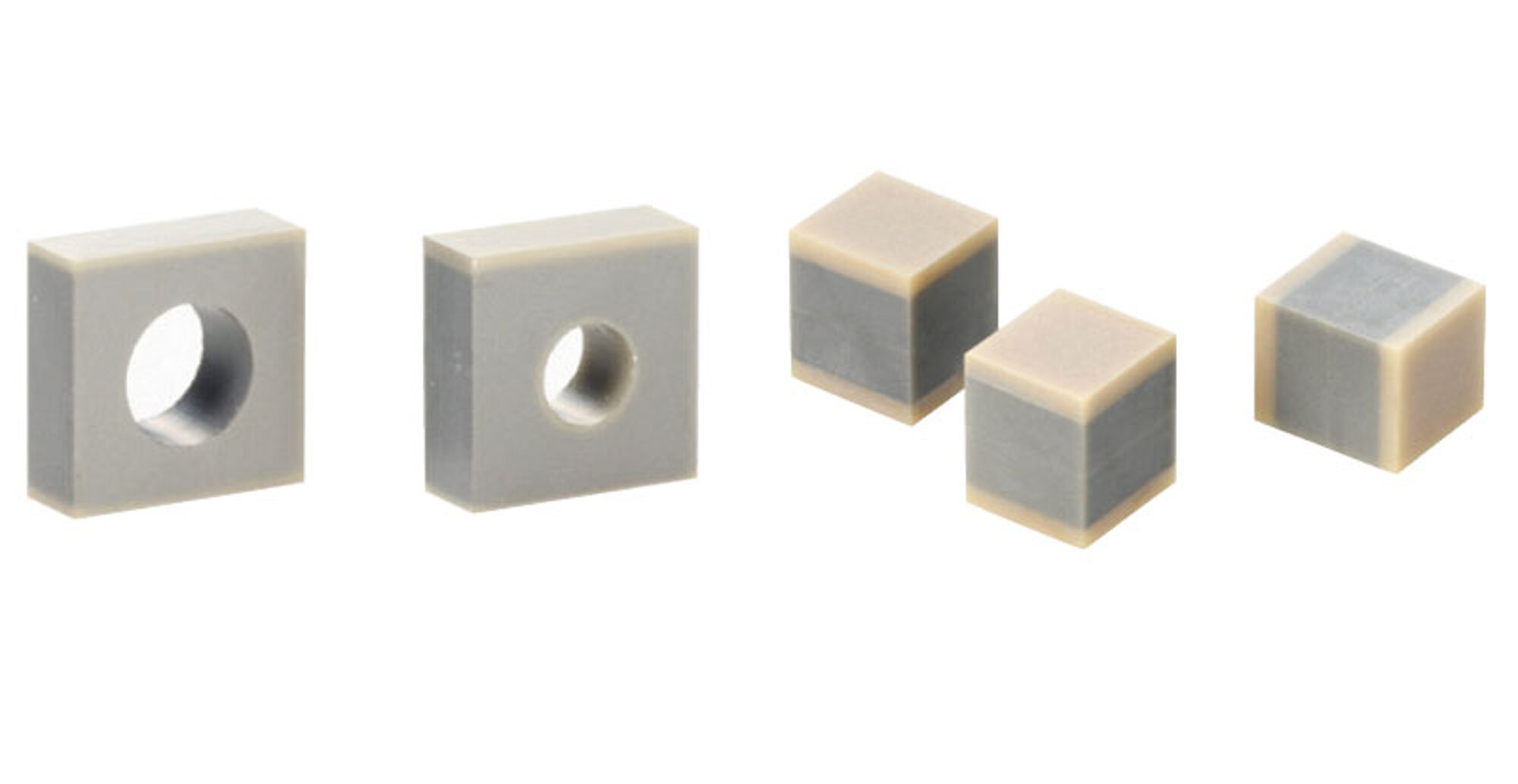

根据要求，PICMA芯片压电促动器可制造成带全瓷绝缘内孔（左）或带精密研磨陶瓷端板（右）.
PD0xx • PD1xx 圆形PICMA芯片促动器
产品描述
规格
下载
报价/订购
规格
规格
PD050.3x | PD080.3x | PD120.3x | PD150.3x | PD160.3x | PD161.3x | 单位 | 公差 | |
|---|---|---|---|---|---|---|---|---|
外径（OD） | 5 ±0.2 | 8 ±0.3 | 12 ±0.4 | 15 ±0.3 | 16 ±0.5 | 16 ±0.5 | 毫米 | |
内径（ID） | 2.5 ±0.15 | 4.5 ±0.15 | 6 ±0.2 | 9 ±0.15 | 8 ±0.25 | – | 毫米 | |
高度（TH） | 2.5 ±0.05 | 2.5 ±0.05 | 2.5 ±0.05 | 2 ±0.05 | 2.5 ±0.05 | 2.5 ±0.05 | 毫米 | |
行程* | 1.8 | 2 | 2 | 1.8 | 2 | 2.3 | 微米 | ±20 % |
阻滞力** | >400 | >1000 | >2500 | >3300 | >4400 | >6000 | 牛 | |
电容*** | 110 | 300 | 900 | 1000 | 1700 | 2400 | 毫微法 | ±20 % |
轴向谐振频率**** | >500 | >500 | >500 | >600 | >500 | >500 | 千赫兹 | |
压电陶瓷 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | ||
工作电压范围 | -20至100 | -20 到 100 | -20 到 100 | -20 到 100 | -20 到 100 | -20至100 | 伏 | |
工作温度范围 | -40至150 | -40 到 150 | -40 到 150 | -40 到 150 | -40 到 150 | -40 到 150 | °C | |
动态操作的推荐预载 | 15 | 15 | 15 | 15 | 15 | 15 | 兆帕 | |
恒力的最大预载 | 30 | 30 | 30 | 30 | 30 | 30 | 兆帕 | |
推荐电控 | E-610、E-617、E-831、E-836 | E-610、E-617、E-831、E-836 | E-610、E-617、E-831、E-836 | E-610、E-617、E-831、E-836 | E-610、E-617、E-831、E-836 | E-610、E-617、E-831、E-836 |
标准连接：PDxxx.31：聚四氟乙烯绝缘绞线，超高真空兼容，100 毫米，美国线规为32，直径为0.49 毫米；PDxxx.30：可软焊触点
*0至100伏时。这些数值指的是无连接部件，若部件用胶粘上时，数值可能更小。
**0至100伏时
***在1伏峰峰值、1 千赫兹、室温下测量
****在1伏峰峰值、空载、未夹紧时测量。单侧夹紧时数值减半。根据安装情况，侧向谐振频率可能比轴向谐振频率低。
Sonderausführungen auf Anfrage.
下载
数据表
文件
文件
用户使用手册PZ265
PL022 / PL033 / PL055 / PL088 PICMA®芯片小型多层压电陶瓷促动器；PD161圆形PICMA®芯片小型多层压电陶瓷促动器；PD050 / PD080 / PD120 / PD150 / PD160带内孔的圆形PICMA®芯片小型多层压电陶瓷促动器
版本/日期
1.1.0 2021-09-27
pdf - 2 MB
版本/日期
1.1.0 2021-09-27
pdf - 2 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
带聚四氟乙烯绝缘绞线的PICMA芯片促动器
PD080.31
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径8毫米 × 内径4.5毫米 × 厚2.5毫米，绞线
PD120.31
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径12毫米 × 内径6毫米 × 厚2.5毫米，绞线
PD150.31
带内孔的圆形PICMA芯片小型压电陶瓷促动器，1.8微米行程，外径15毫米 × 内径9毫米 × 厚2毫米, 绞线
PD160.31
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径16毫米 × 内径8毫米 × 厚2.5毫米，绞线
PD161.31
圆形PICMA芯片小型压电陶瓷促动器，2.3微米行程，外径16毫米 × 厚2.5毫米，绞线
带可软焊触点的PICMA Stack促动器
PD050.30
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径5毫米 × 内径2.5毫米 × 厚2.5毫米
PD080.30
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径8毫米 × 内径4.5毫米 × 厚2.5毫米
PD120.30
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径12毫米 × 内径6毫米 × 厚2.5毫米
PD150.30
带内孔的圆形PICMA芯片小型压电陶瓷促动器，1.8微米行程，外径15毫米 × 内径9毫米 × 厚2毫米
PD160.30
带内孔的圆形PICMA芯片小型压电陶瓷促动器，2.0微米行程，外径16毫米 × 内径8毫米 × 厚2.5毫米
PD161.30
圆形PICMA芯片小型压电陶瓷促动器，2.3微米行程，外径16毫米 × 厚2.5毫米
