压电晶体

多轴和压电线性促动器

Picoactuator®压电晶体的运动是高线性且几乎无滞后的。即使没有额外的计量或位置闭环控制,也允许高重复性的双向定位。因此,Picoactuator®技术非常适用于具有低电功耗的高动态扫描。

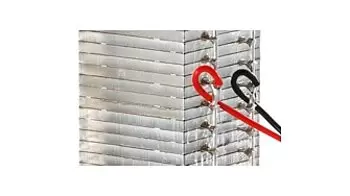

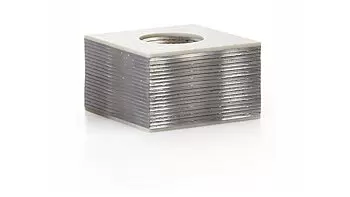

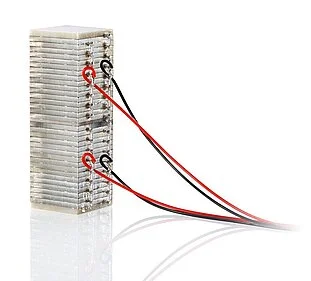

Picoactuator®压电促动器可调整作为纵向或切变促动器,允许特别紧凑的多轴促动器结构。促动器基于无铅单晶材料,具有高线性、无滞后特性,但具有较小的压电系数。晶体材料可允许高度高达20毫米,最大行程高达±3微米。压电电压是-500至+500伏。

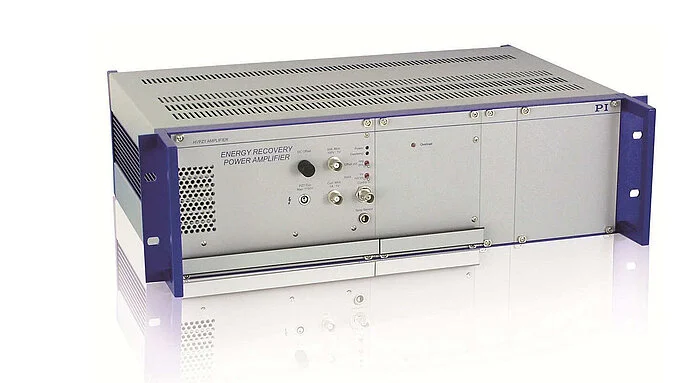

PI E-483 Controller for Picoactuator® Actuators

Drivers and Controllers for Picoactuator® Actuators

Picoactuator® actuators are operated with a bipolar voltage of ±500 V. The output voltage range of the PICA amplifiers can be set accordingly to suit this purpose. For smaller displacements, it is possible to use amplifiers for PICA Shear actuators of ±250 V.
了解更多

定制

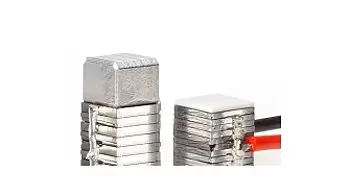

Picoactuator®堆叠促动器可制造为多种形状。根据应用的不同,可以与适当的陶瓷或金属端件、额外涂层、温度传感器等装配。根据要求,我们很乐意为您提供定制产品。

应用与市场

  • 高动态、开环扫描
  • 临床研究
  • 具有纳米定位系统的横向运动补偿(“超出平面”/“超出界限”)
  • 诊断学
  • 显微镜
  • 治疗应用
