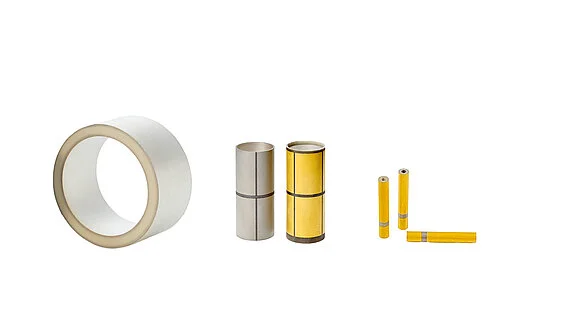

压电陶瓷管

压电管

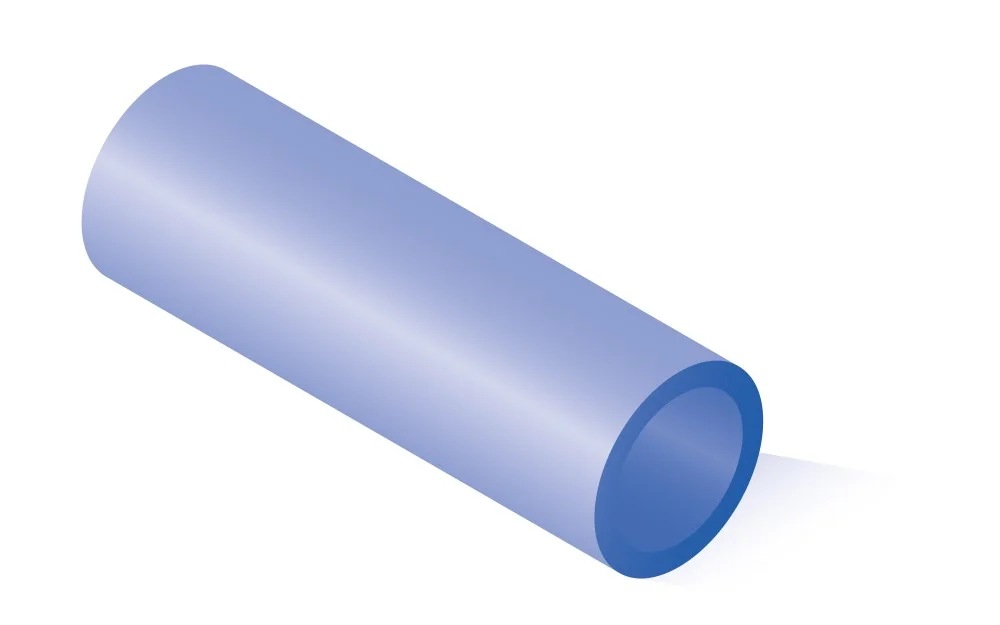

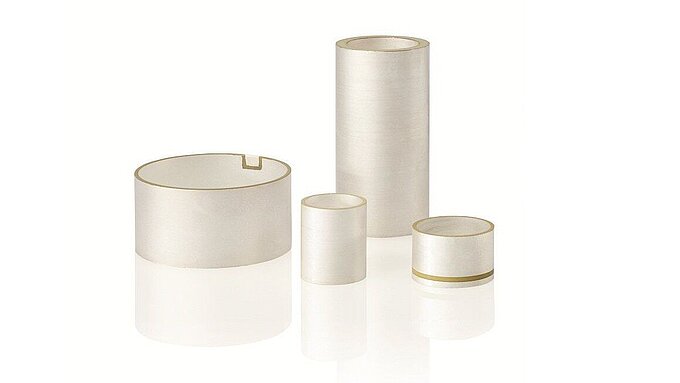

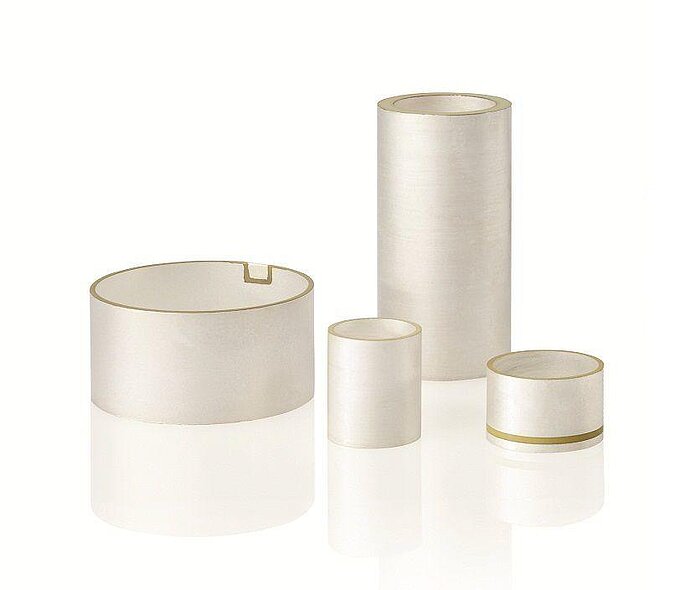

标准管

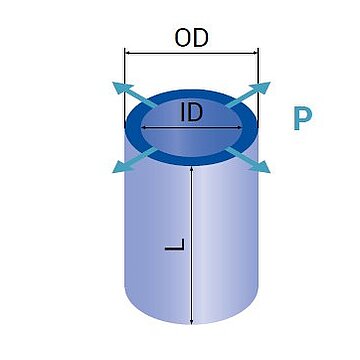

OD   外径
ID     内径
L      长度
P      极化方向

外径OD
2至80毫米
内径ID
0.8至74毫米
长度L
最大值为70毫米
电极
内部：烧结银（厚膜）
外部：银（厚膜）或PVD薄膜（CuNi、Au）

微型管

微型管

OD   外径
ID     内径
L      长度
P      极化方向

外径OD
2至80毫米
内径ID
0.8至74毫米
长度L
最大值为70毫米
电极
内部：烧结银（厚膜）
外部：银（厚膜）或PVD薄膜（CuNi、Au）

带特殊电极的管

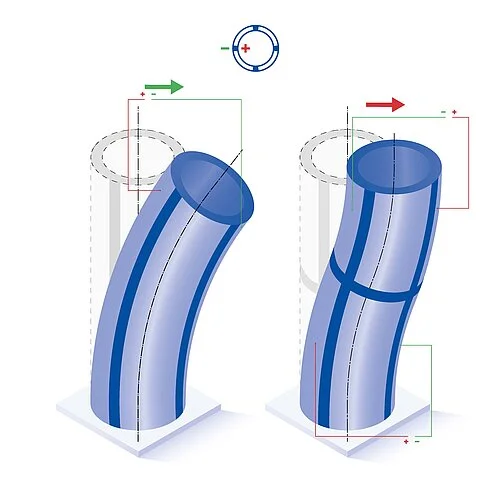

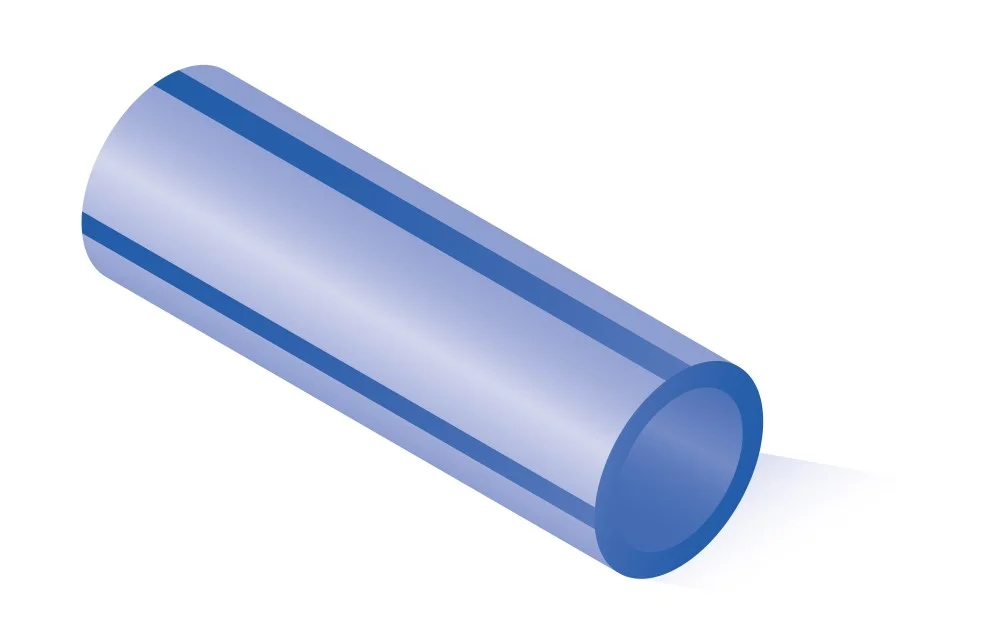

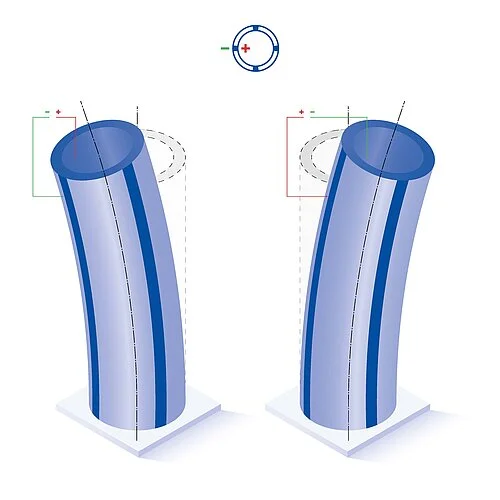

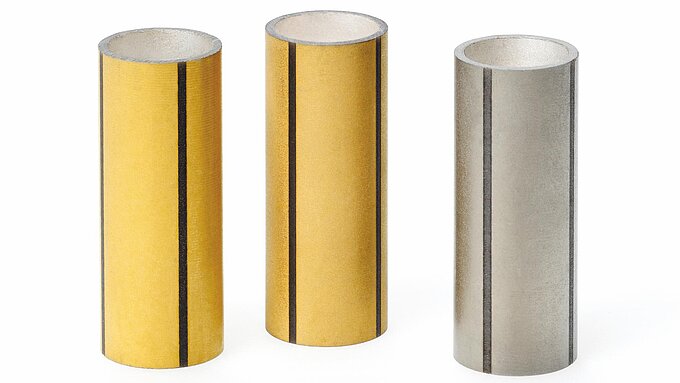

四段式外部电极

四段式外部电极

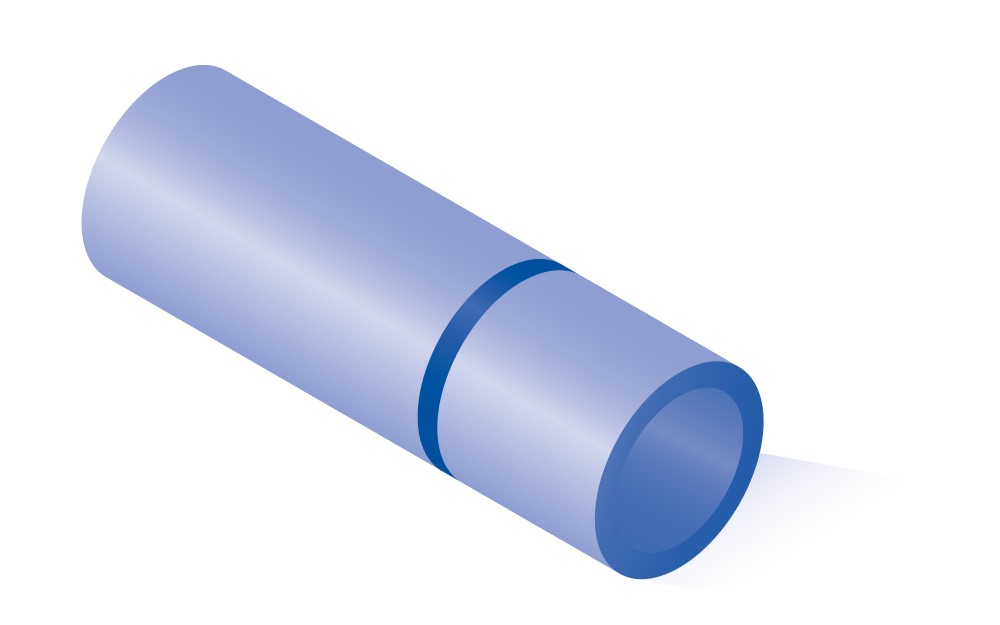

环绕式接触

环绕式接触





管促动器可制造为带多分段电极，以影响振荡特性。环绕电极有助于在机械装配的有利位置 建立电气接触。
