P-721.02Q
螺纹转接头M26 × 0.75
P-721.xxx 螺纹转接头
可与快锁机械部件实现简易安装

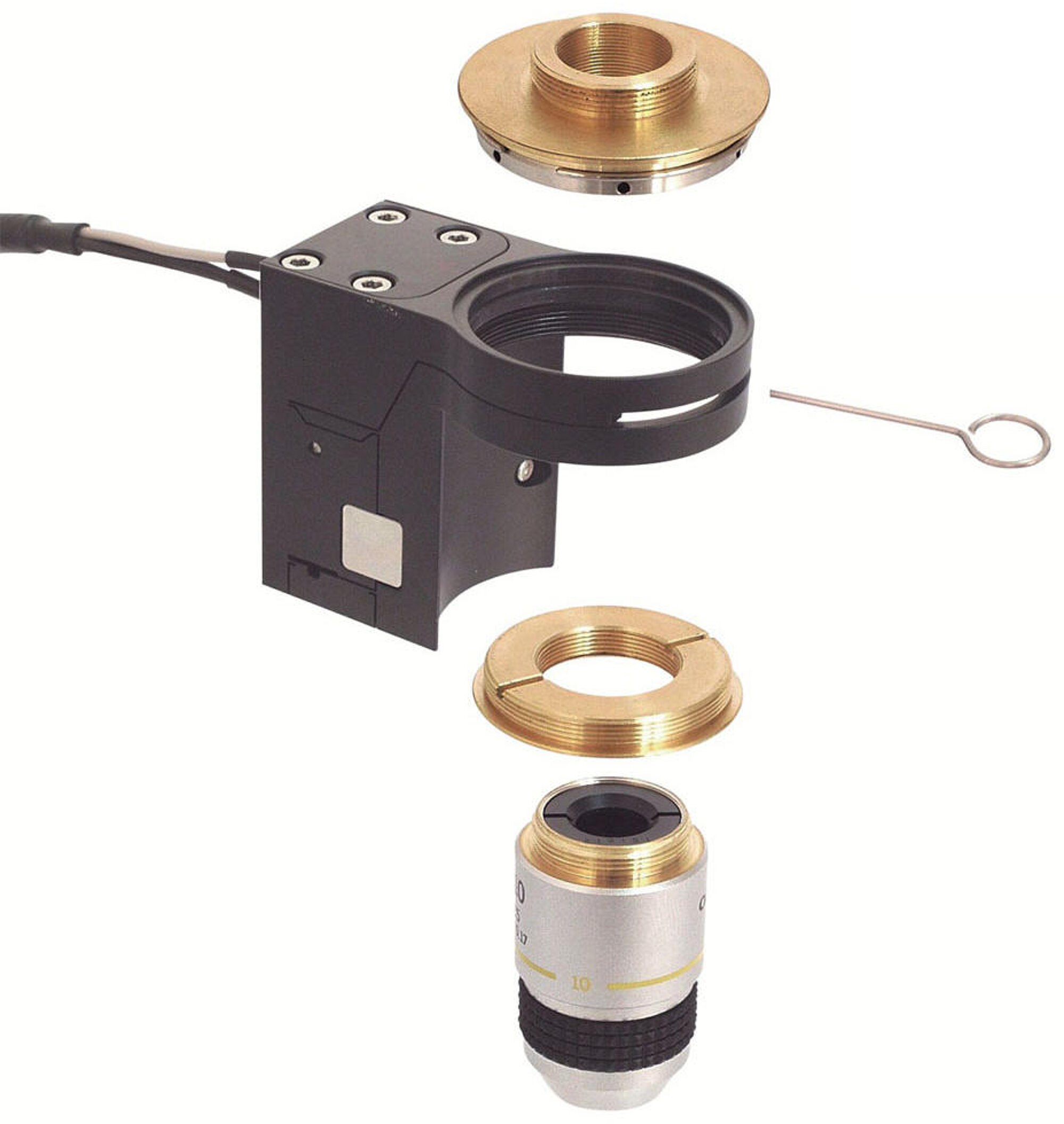

- Thread adapters to easily adapt PIFOC positioners to a microscope
- Microscope side quick lock for twist-free cable routing
<CAPTION/>

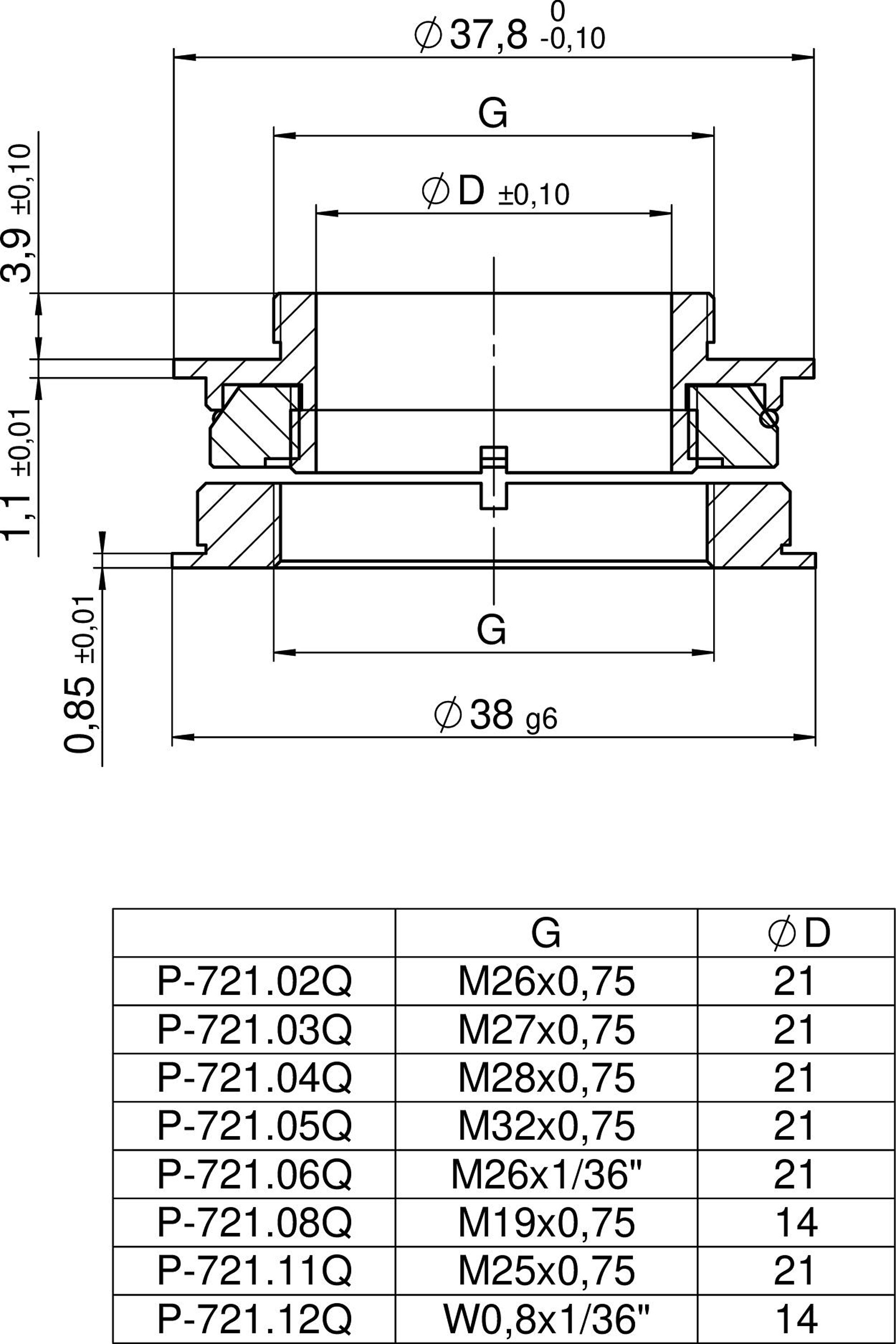

P-721.02Q to .12Q, dimensions in mm
P-721.xxx 螺纹转接头
产品描述
规格
下载
报价/订购
规格
规格
| P-721.02Q | P-721.03Q | P-721.04Q | P-721.05Q | P-721.06Q | P-721.08Q | P-721.11Q | P-721.12Q | ||
|---|---|---|---|---|---|---|---|---|---|
| Aperture diameter | 21 mm | 21 mm | 21 mm | 21 mm | 21 mm | 14 mm | 21 mm | 14 mm | |
| Material | Brass | Brass | Brass | Brass | Brass | Brass | Brass | Brass | |
| Thread on the microscope side | M26 × 0.75 mm | M27 × 0.75 mm | M28 × 0.75 mm | M32 × 0.75 mm | M26 × 1/36" | M19 × 0.75 mm | M25 × 0.75 mm | W0.8 × 1/36" | |
| Thread on the objective side | M26 × 0.75 mm | M27 × 0.75 mm | M28 × 0.75 mm | M32 × 0.75 mm | M26 × 1/36" | M19 × 0.75 mm | M25× 0.75 mm | W0.8 × 1/36" | |
| Overall mass | 22 g | 22 g | 22 g | 22 g | 22 g | 22 g | 24 g | 24 g | |
| Operating temperature range | -20 to 80 °C | -20 to 80 °C | -20 to 80 °C | -20 to 80 °C | -20 to 80 °C | -20 to 80 °C | -20 to 80 °C | -20 to 80 °C |
下载
文件
文件
InstallationInstructions P721T0002
P-721 Thread Adapters for P-721 / P-725.xxx PIFOC Objective Scanners
版本/日期
2022-04-01
pdf - 795 KB
版本/日期
2022-04-01
pdf - 804 KB
3D模型
3D模型
3-DmodelP-721.xxQ
版本/日期
2021-12-23
zip - 350 KB
报价/订购
所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
转接头ieto
P-721.03Q
螺纹转接头M27 × 0.75
P-721.04Q
螺纹转接头M28 × 0.75
P-721.05A
大孔径螺纹转接头，M32 x 0.75
P-721.06Q
螺纹转接头M26 × 1/36''
P-721.08Q
螺纹转接头M19 × 0.75
P-721.11Q
螺纹适配器M25 × 0.75
P-721.12Q
螺纹适配器M0.8 × 1/36''
用于物镜的垫片
P-721.90Q
扩展 管，12.5毫米，安装螺纹W0.8 × 1/36''
P-721.91Q
扩展 管，12.5毫米，安装螺纹M25 × 0.75
P-721.92Q
扩展 管，12.5毫米，安装螺纹M26 × 0.75
P-721.93Q
扩展 管，12.5毫米，安装螺纹M27 × 0.75
P-721.94Q
扩展 管，12.5毫米，安装螺纹M28 × 0.75
P-721.95Q
扩展 管，12.5毫米，安装螺纹M32 × 0.75
P-721.96Q
扩展 管，12.5毫米，安装螺纹M26 × 1/36''
P-721.98Q
扩展 管，12.5毫米，安装螺纹M19 × 0.75
