高精度和高负载能力:面向精密自动化的小型线性平台

PI (Physik Instrumente)的L-505系列全新线性平台在紧凑的安装空间中提供了高精度和高负载能力。这为实现工业环境中的定位任务带来了全新的可能性。

在医疗技术、生物医学工程中,或者在激光和光子学行业中对准组件时,在微装配中,甚至在工业自动化中操纵零件时,不仅可以非常准确地工作,而且还适用于较高负载,同时仅需要较小安装空间的定位系统始终受到追捧。

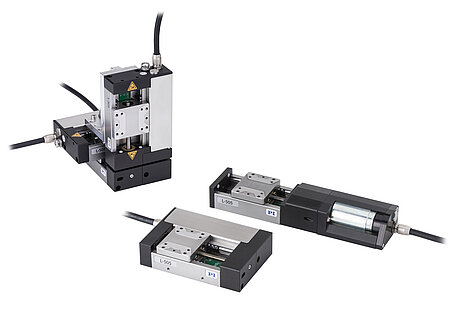

凭借L-505系列,PI目前在其产品组合中拥有了可加载至30牛并提供两种节省空间的尺寸的紧凑型线性平台:带有直接固定驱动装置的36毫米窄长版本和带有折叠式动力传动系统的60毫米宽短版本。

这些紧凑的线性平台配备直流电机或步进电机,并带或不带减速齿轮:滚珠丝杠可确保无减速齿轮的折叠式直流版本在更高的速度下实现优化的连续运行。此外,避免了游动和粘滑效应。带减速齿轮的版本适用于高负载和低速度的应用。

由于该系列的预加载四排滚珠导轨的导轨直接切入基体和运动平台中,因此可实现高负载能力和高刚度,同时提供平稳而均匀的运行。

L-505系列的线性平台的工作行程为13或26毫米,速度高达15毫米/秒,双向重复精度可达+-0.15微米。参考和限位开关设计为霍尔传感器。直流版本标配增量光学线性编码器,而步进电机版本则可选配。线性编码器直接在平台上测量位置;因此,非线性效应、机械游隙或弹性变形不会对位置测量造成任何影响。

如果需要,可以轻松地将线性平台与XY或XYZ堆叠组合起来。

有关L-505的更多信息,请参阅>> PI网站上的产品页面

PI简介

PI总部位于德国卡尔斯鲁厄,专注于工业自动化、光子学、半导体、显微镜和生命科学等细分市场,致力于高精度定位技术和压电陶瓷应用的市场与技术发展。五十多年来,PI与全球客户密切合作,不断地在技术上寻求可行的突破。 各种驱动技术、内部开发的传感器技术、电子和控制技术为此提供了基础。 PI产品组合范围广泛,从组件到子系统,再到定制的完整解决方案。 PI在全球范围内运营,在欧洲、北美和亚洲拥有9个生产基地以及16个销售与服务子公司。
