高速六足位移台用作运动模拟器

设备配有六个运动轴,用于实验室和工业用途

  • 高加速度的直接磁驱动器
  • 在亚微米范围内的高重复性运动
  • 小振幅>100 Hz操作频率
  • 运行预定义运动配置文件

六轴的动态运动和扫描

运动模拟器对运动动力学具有较高的要求(振动器)。它们反复执行定义的运动周期,例如,移动使用产品的质量保证和功能监测。通过颤抖的双手或行进的汽车产生的运动通过正弦曲线轨迹模拟和自由定义的方式模拟。 六个自由度允许在工作区内不同位置的快速运动序列重复。

应用

相机系统以及移动设备中图像的稳定算法测试。在这一过程中,必须考虑相机摄影机器工业协会 (CIPA) 的标准。 震荡模拟,例如,医学领域中的眼动模拟与眼动跟踪。


驱动原理

要产生高动态运动,可以使用各种驱动原理。具有电磁的六足位移台、无刷力矩电机 以及驱动列车和传感器系统的合理设计已经可以提供高达25毫米/秒的速度和高达2g的加速度。 最佳动态性能由具有磁直接驱动的六足位移台实现PIMag®;它们提供数百毫米/秒的速度和高达4g的加速度。特殊的设计包括柔性铰链接头,完全无需滚动或摩擦元件,从而允许无机械噪声的零反弹运动。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

产品

H-860 六轴运动六足位移台

磁性直接驱动器可实现高速度

  • 高速度和高动态
  • 低内部移动质量
  • 速度高达250毫米/秒
  • 精密路径跟踪
  • 无摩擦音圈驱动器

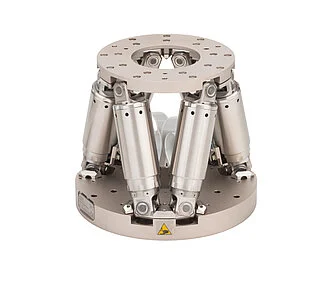

H-811.S2 6-Axis Motion Hexapod

用于高动态应用的快速紧凑六轴运动六足位移台

  • CIPA认证
  • 行程达±17毫米/±21度
  • 速度达25毫米/秒
  • 0.1度的行程范围内的动态达25赫兹
  • 专为图像稳定检测系统而研发

H-840 六轴六足位移台

便宜、精确、快速

  • 通过CIPA认证
  • 负载容量达30公斤
  • 行程达±50毫米/±30度
  • 重复精度达±0.1微米
  • 无刷直流电机和带绝对编码器的变体
  • 可在任意方向工作

H-820 六轴六足位移台

价格实惠的六足位移台

  • 六自由度,行程达100 毫米/60度
  • 负载容量达20 公斤
  • 满载速度达20 毫米/秒
  • 重复精度高达±0.5 微米
  • 可在任意方向工作
  • 快速响应行为
PI H-900KSCO

H-900KSCO 快速六轴六足位移台

可负载高达60千克

  • 低磨损,无刷直流电机
  • X和Y向上的行程达200毫米,Z向上的行程高达170毫米
  • 倾斜和旋转角度达66度
  • 高速度
