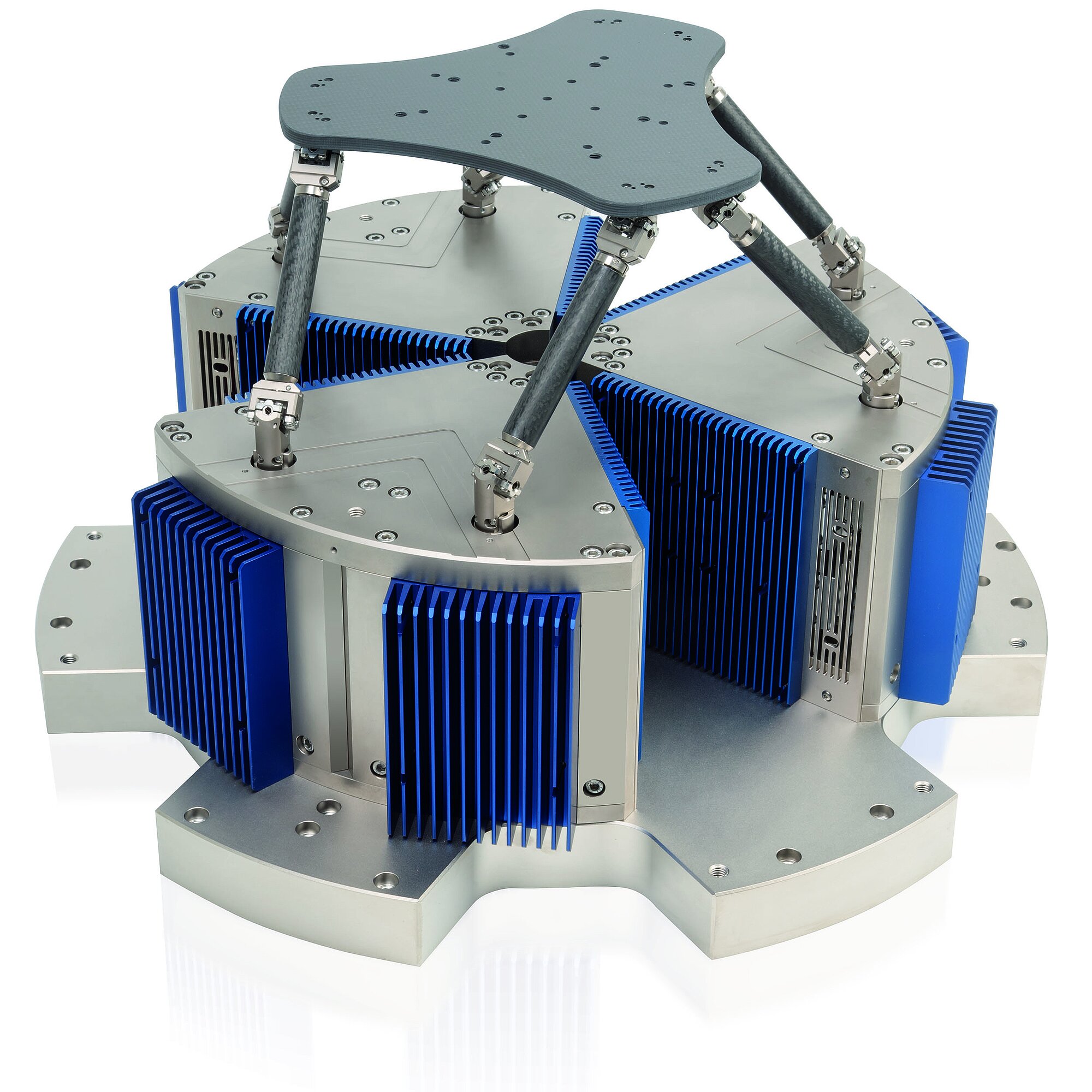

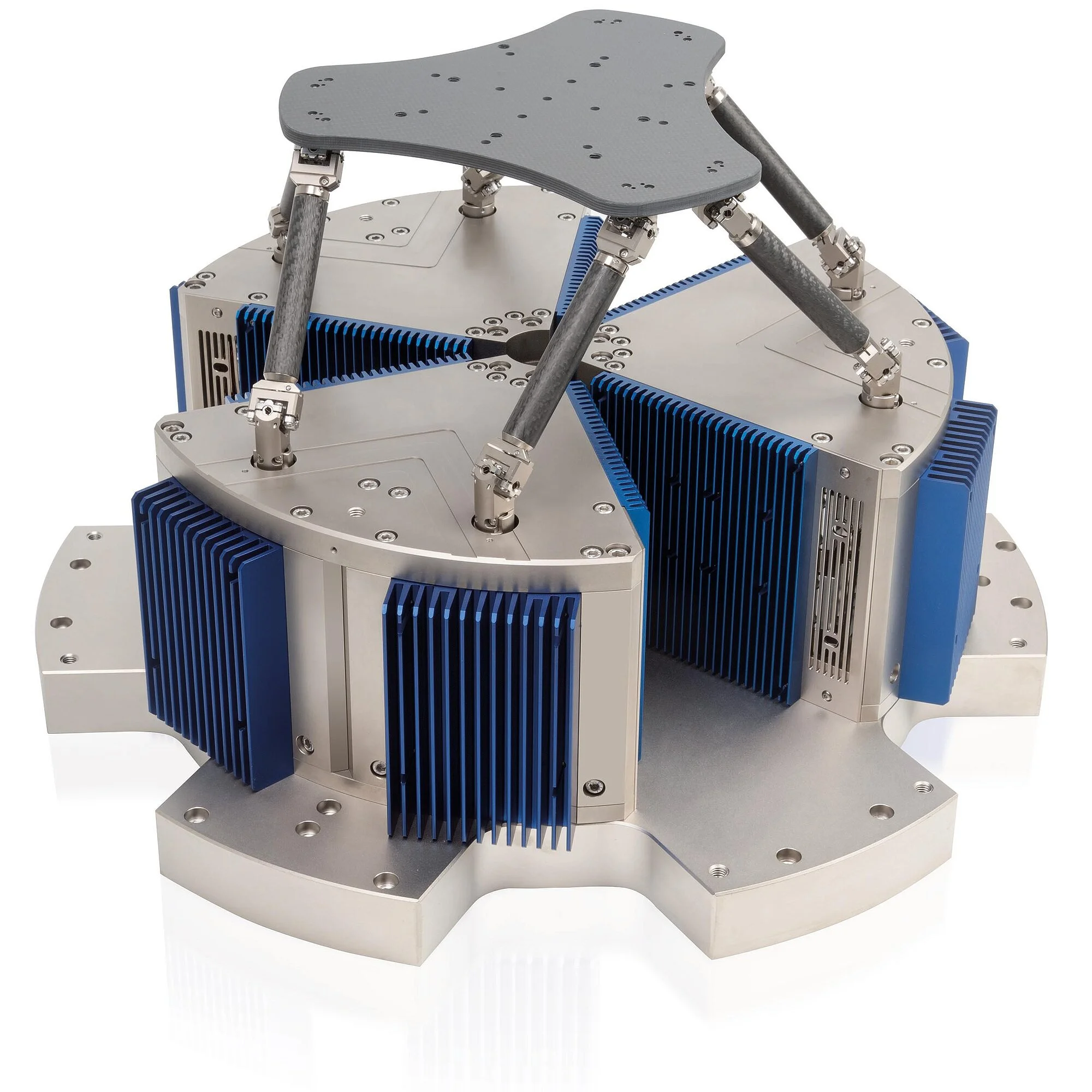

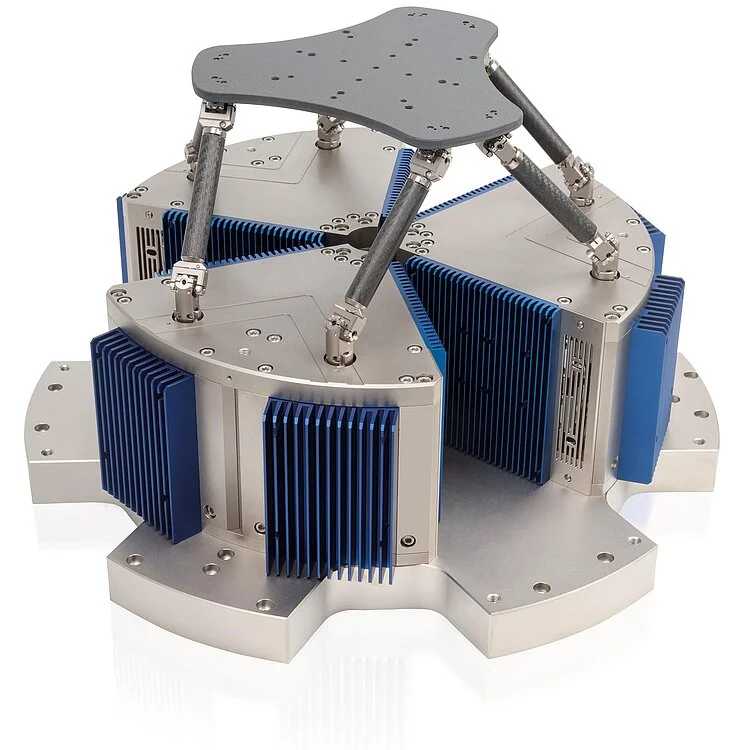

H-860 六轴运动六足位移台
磁性直接驱动器可实现高速度
- 高速度和高动态
- 低内部移动质量
- 速度高达250毫米/秒
- 精密路径跟踪
- 无摩擦音圈驱动器
![](/fileadmin/_processed_/b/b/csm_H-860.S2H_PIC_eea3e4044b.jpg)
![](/fileadmin/_processed_/8/1/csm_H-860.S2H_AIT_KUZ_3077ee268e.jpg)
![](/fileadmin/_processed_/6/a/csm_Sin_Z_30Hz_0_5mm_EN.jpg_Bilder-Web_b1258f441b.jpg)
![](/fileadmin/_processed_/9/2/csm_Sin_Z_30Hz_0_5mm_a_EN.jpg_Bilder-Web_636183d1c0.jpg)
![](/fileadmin/_processed_/2/a/csm_H-860_en_0_1kg_X_Y_Z.eps_Bilder-Web_ca3474260d.jpg)
![](/fileadmin/_processed_/f/e/csm_H-860_en_0_1kg_U_V_W.eps_Bilder-Web_c4aa24b864.jpg)
![](/fileadmin/_processed_/a/a/csm_H-860_en_1kg_X_Y_Z.eps_Bilder-Web_03f7a91c42.jpg)
![](/fileadmin/_processed_/0/3/csm_H-860_en_1kg_U_V_W.eps_Bilder-Web_c5be6768ee.jpg)
![](/fileadmin/_processed_/4/a/csm_H-860_en_5kg_X_Y_Z.eps_Bilder-Web_b6fe798667.jpg)
![](/fileadmin/_processed_/f/f/csm_H-860_en_5kg_U_V_W.eps_Bilder-Web_f746f558ca.jpg)
![](/fileadmin/_processed_/5/7/csm_H-860.S2H_DRW.eps_Bilder-Web_2fbc3ec6b1.jpg)
H-860 六轴运动六足位移台
产品描述
规格
下载
报价/订购
由于其出色的动态特性,H-860非常适合于运动仿真。
它用于测试系统,例如用于摄影机和移动设备中的图像稳定。应用的其他领域包括摄影机测试系统和图像稳定软件的质量保证;振动仿真、眼动跟踪、人类和人工运动的仿真。
无摩擦驱动器设计基于音圈驱动器和柔性铰链导向。支撑腿和平台由碳纤维制成,可很大程度地减少运动质量和惯性。
PIMag音圈
音圈驱动器由两个基本元件组成:永磁体和位于磁场气隙中的线圈。音圈驱动器重量轻并且基于无摩擦驱动原理,因此特别适合在有限行程内要求高动态性和高速度的应用。这类驱动器还可提供高扫描频率和精密定位,因为它们不存在磁滞效应。
规格
该内容仅在平板电脑或桌面型设备上可见。规格
Select a travel range:
技术参数为 20±3 °C下的数值。
* 单个坐标(X、Y、Z、θX、θY和θZ)的行程相互依赖。本表中各轴对应的数值为其最大行程,此时其他轴和枢轴点位于参考位置。
