M-235.2DD
带直流电机的高分辨率线性促动器；直流电机；行程20mm；进给力50N；最大速度30mm/s；滚珠丝杠；增量旋转编码器，传感器分辨率为2048cts./rev.；限位开关：霍尔效应；电缆长度0.5m

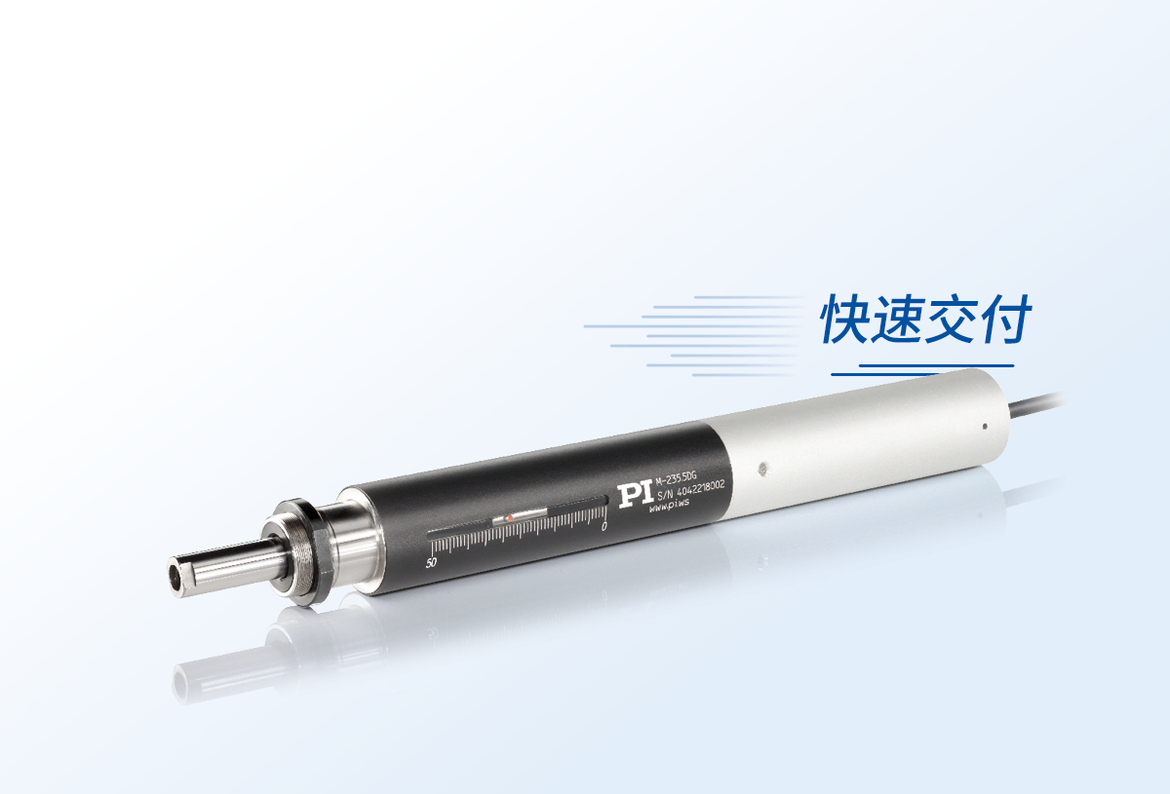

M-235 带直流电机的高分辨率线性促动器
高动态性，力高达120N
- 不可旋转端件：避免将跳动误差传递到接触点上
- 高动态直流电机：缩短周期时间
- 方向感应参考点开关：减少找参考位所需的时间，可根据应用进行参考位设置以避免碰撞
M-235.2DD、M-235.2DG、M-235.5DD和M-235.5DG，尺寸单位为mm。 请注意，在图中使用逗号代表小数点。
平面端件M23550107尺寸（包含）。 请注意，在图中使用逗号代表小数点。
球形端件M23550108尺寸（包含）。 请注意，在图中使用逗号代表小数点。
M-235 带直流电机的高分辨率线性促动器
产品描述
规格
下载
报价/订购
参考级线性驱动器
兼具高精度、大推力和高动态性能。
行程为20mm和50mm，最小位移达0.1µm，直流电机可实现高速度，推/拉力达120N，MTBF>10000h
高品质零部件
滚珠丝杠可实现高速度和高循环次数。 不可旋转端件可实现均匀运动，防止接触点处产生摆动、力矩和磨损。 包含平面和球形端件，用于力解耦。 非接触式限位开关可保护机械部件。 方向感应参考点开关支持自动化应用。 连接器中带差动编码器驱动器的位置控制型号可实现长达10m距离的安全信号传输。
电机变型
- 高动态性闭环直流电机实现高速度
- 带减速齿轮的位置控制直流电机和高分辨率旋转编码器可实现仅100nm的增量运动
应用领域
精密调整。 用于导向系统的外部驱动元件。
规格
规格
选择行程范围：
| 运动 | M-235.2DD | M-235.5DD | M-235.2DG | M-235.5DG | 公差 |
|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | |
| X向的行程 | 20 mm | 50 mm | 20 mm | 50 mm | |
| X向的最大速度，空载 | 30 mm/s | 30 mm/s | 2 mm/s | 2 mm/s | |
| 定位 | M-235.2DD | M-235.5DD | M-235.2DG | M-235.5DG | 公差 |
| X向的最小位移 | 1.5 µm | 1.5 µm | 0.1 µm | 0.1 µm | typ. |
| X向的单向重复精度 | ± 0.5 µm | ± 0.5 µm | ± 0.1 µm | ± 0.1 µm | typ. |
| X向的空回 | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
| 参考点开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 限位开关 | 霍尔效应 | 霍尔效应 | 霍尔效应 | 霍尔效应 | |
| 集成传感器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | |
| 传感器分辨率 | 2048 步/圈 | 2048 步/圈 | 2048 步/圈 | 2048 步/圈 | |
| 驱动性能 | M-235.2DD | M-235.5DD | M-235.2DG | M-235.5DG | 公差 |
| 驱动类型 | 直流电机 | 直流电机 | 直流齿轮电机 | 直流齿轮电机 | |
| 工作电压 | 0至±12 V | 0至±12 V | — | — | |
| X向的驱动力 | 50 N | 50 N | 120 N | 120 N | typ. |
| 标称电压 | — | — | 12 V | 12 V | |
| 标称电流，均方根 | — | — | 0.485 A | 0.485 A | typ. |
| 峰值电流，均方根 | — | — | 1.46 A | 1.46 A | typ. |
| 峰值电流，时限 | — | — | 3 s | 3 s | |
| 最大功耗 | — | — | 17.46 W | 17.46 W | |
| 力矩常数 | — | — | 0.0146 N·m/A | 0.0146 N·m/A | typ. |
| 相间电阻 | — | — | 8.77 Ω | 8.77 Ω | typ. |
| 相间电感 | — | — | 0.2 | 0.2 | |
| 反电动势，旋转 | — | — | 1.5267 V/kRPM | 1.5267 V/kRPM | max. |
| 极对数 | — | — | 1 | 1 | |
| 机械性能 | M-235.2DD | M-235.5DD | M-235.2DG | M-235.5DG | 公差 |
| Y向的允许推力 | 8 N | 8 N | 8 N | 8 N | max. |
| 传动螺杆类型 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | |
| 丝杠螺距 | 1 mm | 1 mm | 1 mm | 1 mm | |
| 齿轮速比i | — | — | 29.6 : 1 | 29.6 : 1 | |
| 总质量 | 500 g | 650 g | 550 g | 700 g | |
| 材料 | 阳极氧化铝、铬钢 | 阳极氧化铝、铬钢 | 阳极氧化铝、铬钢 | 阳极氧化铝、铬钢 | |
| 其他 | M-235.2DD | M-235.5DD | M-235.2DG | M-235.5DG | 公差 |
| 工作温度范围 | -20至65 °C | -20至65 °C | -20至65 °C | -20至65 °C | |
| 接头 | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | D-sub 15（公头） | |
| 电缆长度 | 0.5 m | 0.5 m | 0.5 m | 0.5 m | |
| 推荐控制器/驱动器 | C-863.12 C-885与C-863.20C885 C-884 | C-863.12 C-885与C-863.20C885 C-884 | C-863.12 C-885与C-863.20C885 C-884 | C-863.12 C-885与C-863.20C885 C-884 |
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
