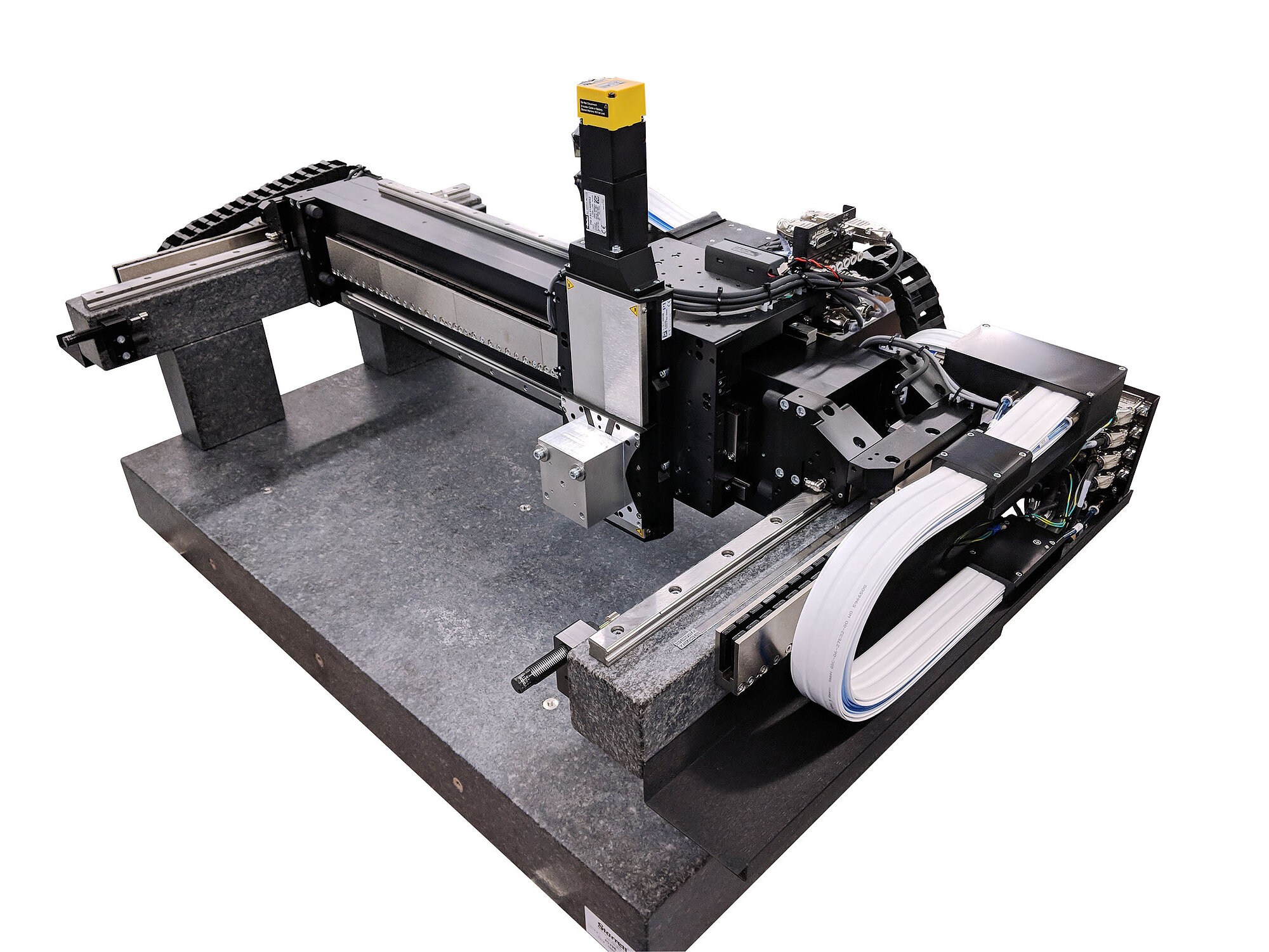

MGS龙门系统旨在针对需要从上空移动的应用提高产出。此平台特别适用于3D打印、装配、取放、对准、检查和工业自动化应用。
MGS使用预加载线性机械轴承，此类轴承旨在提供优化的刚度和精度。可交付可选不锈钢导轨。
龙门轴可组合双线性电机和双线性编码器。无铁芯线性电机提供流畅的运动，且无齿槽效应或吸引力。线性电机和线性编码器均为非接触设备，因此不必担心空回、磨损或维护等问题。
A-351与业界主导的ACS控制器和驱动模块相结合，可提供优异的伺服性能、先进控制算法，从而提高动态性能和误差补偿，并改善一整套软件开发工具。
扫描, 数字印刷, 电子元件组装和检验, AOI（自动光学检验）, 自动化.
运动
单位
桥轴
龙门轴
行程
毫米
300
500
750
1000
导向
循环滚珠轴承导轨
驱动器
1 ×
无铁芯三相线性电机
2 ×
测量系统
绝对线性编码器，1纳米传感器分辨率，BiSS-C，钢量尺
负载容量
20千克
定位精度，已校准(1)
微米
±1
双向重复性
±0.5
XY正交性
微弧度
25
最大速度，空载(2)
米/秒
2
1
移动质量
千克
4.5
根据桥轴行程的不同：
300毫米：25千克
500毫米：30千克
驱动特性
选配件1
选配件2
标称电压
伏直流
70
峰值电压
标称力
牛
58
87
峰值力
200
标称电流，均方根
安
2.9
4.4
峰值电流，均方根
10
15
相间反电动势
伏·秒/米
16
相间电阻
欧姆
5.6
3.6
相间电感
毫亨
1.8
1.2
其他
材料
硬膜铝
导轨由钢制成，使用无尘室油脂润滑（根据需求，导轨由不锈钢制成）
固定硬件由不锈钢制成
推荐控制器
A-81x，A-82x
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
通过电子邮件或电话从当地PI销售工程师处快速获取解答。
尤其是就磨损和动态性来说，磁性直接驱动器与基于主轴的普通技术相比优势明显。
