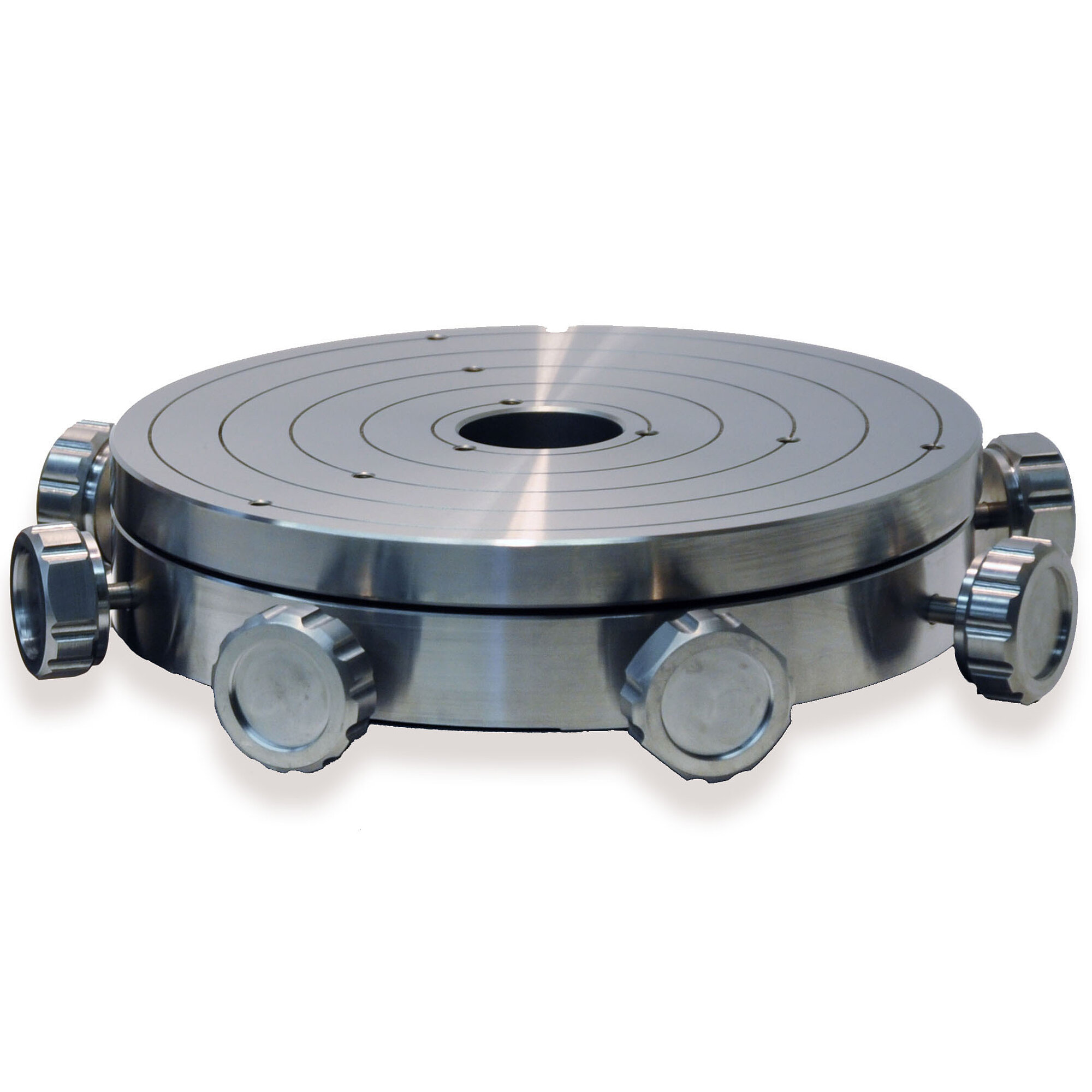

A-602.MTT
手动XY向偏摆台,75 毫米运动平台直径
A-602.MTT | A-603.MTT | A-604.MTT | A-605.MTT | A-607.MTT | 单位 | 公差 | |
---|---|---|---|---|---|---|---|
运动平台直径 | 75 | 100 | 150 | 200 | 300 | 毫米 | 典型 |
X、Y向上的行程 | ±1.5 | ±1.5 | ±1.5 | ±3 | ±3 | 毫米 | 最大 |
θX、θY向上的行程 | ±1.25 | ±1.25 | ±1.25 | ±1.25 | ±1.25 | ° | 最大 |
分辨率X、Y | 0.25 | 0.25 | 0.32 | 0.32 | 0.32 | 毫米/旋钮旋转1圈 | 典型 |
分辨率θX、θY | 0.18 | 0.21 | 0.15 | 0.09 | 0.07 | °/旋钮旋转1圈 | 典型 |
总质量 | 0.8 | 1.5 | 4 | 8.6 | 25 | 千克 | 典型 |
惯性力矩 | 620 | 2090 | 12900 | 52100 | 319000 | 千克平方毫米 | 典型 |
负载能力,轴向 | 299 | 536 | 1206 | 2144 | 4244 | 牛 | 最大 |
负载力矩MX,Y | 0.32 | 0.45 | 5.6 | 10 | 25 | 牛米 | 最大 |
