C-867.2U2
用于PILine®系统的压电电机控制器，双轴，USB，RS-232，TCP/IP，SPI，输入/输出，模拟或数字手柄，可通过菊链组建网络

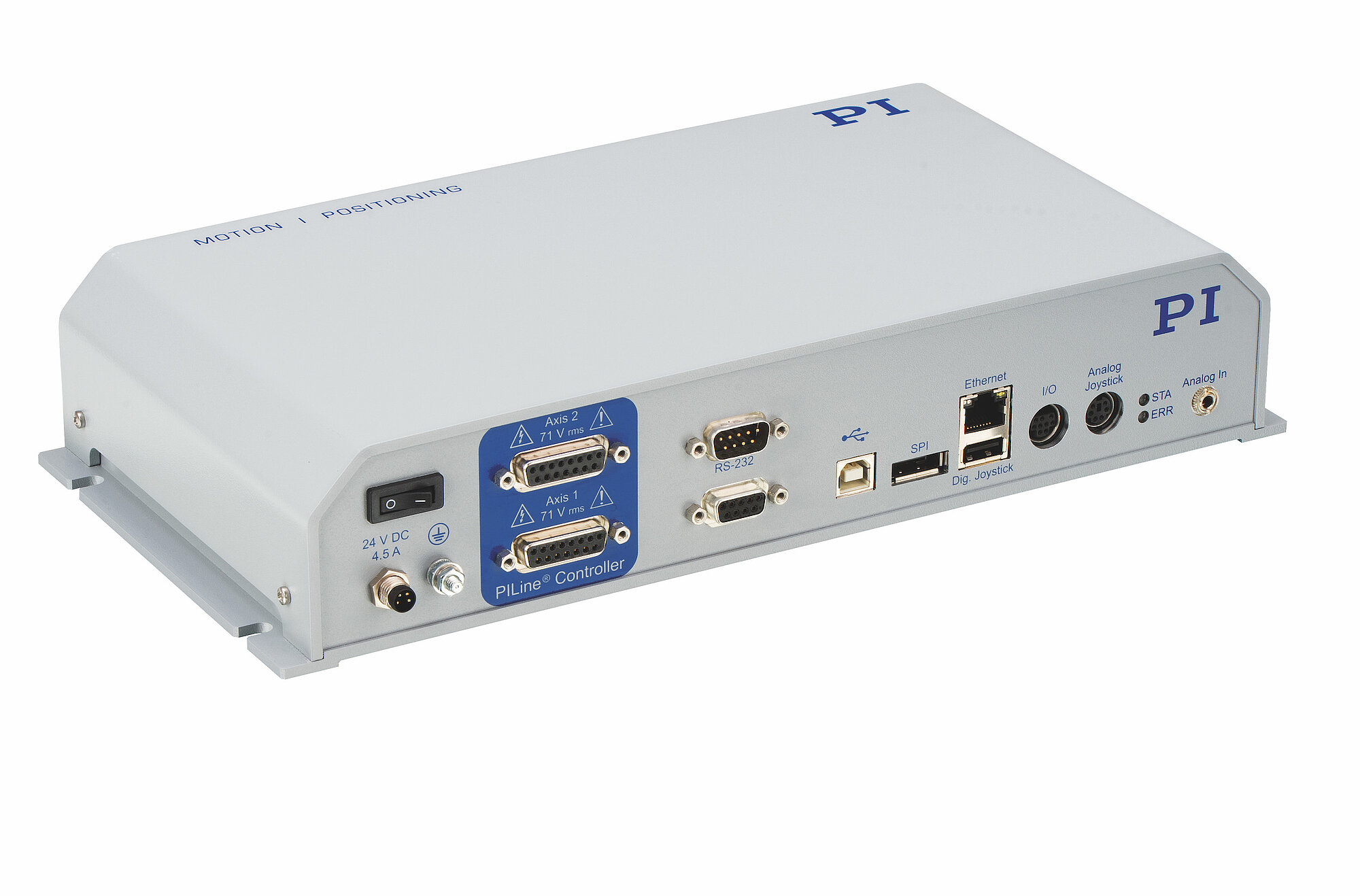

C-867.2U2 PILine®运动控制器
用于带PILine®超声波压电电机的双轴定位平台
- 带动态频率控制的集成功率放大器
- 多功能编码器输入：A/B，正弦/余弦，BiSS
- 用于单机功能的宏编程
- 集成接口：USB、RS-232、TCP/IP、SPI、输入/输出、手柄
- 菊花链形网络
- 用于一维或二维运动模式的轨迹支持

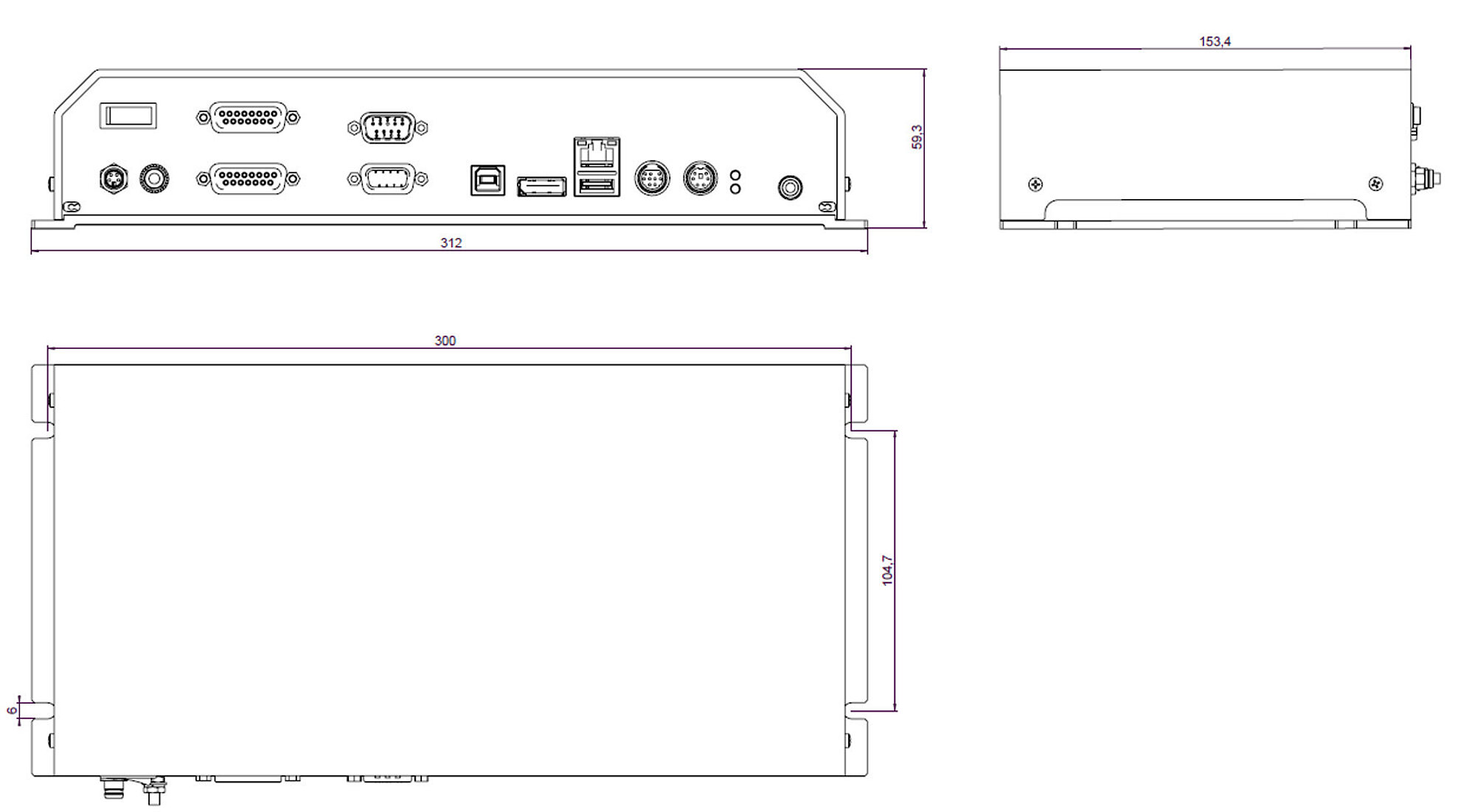

[Translate to Chinese:] C-867.2U2, dimensions in mm

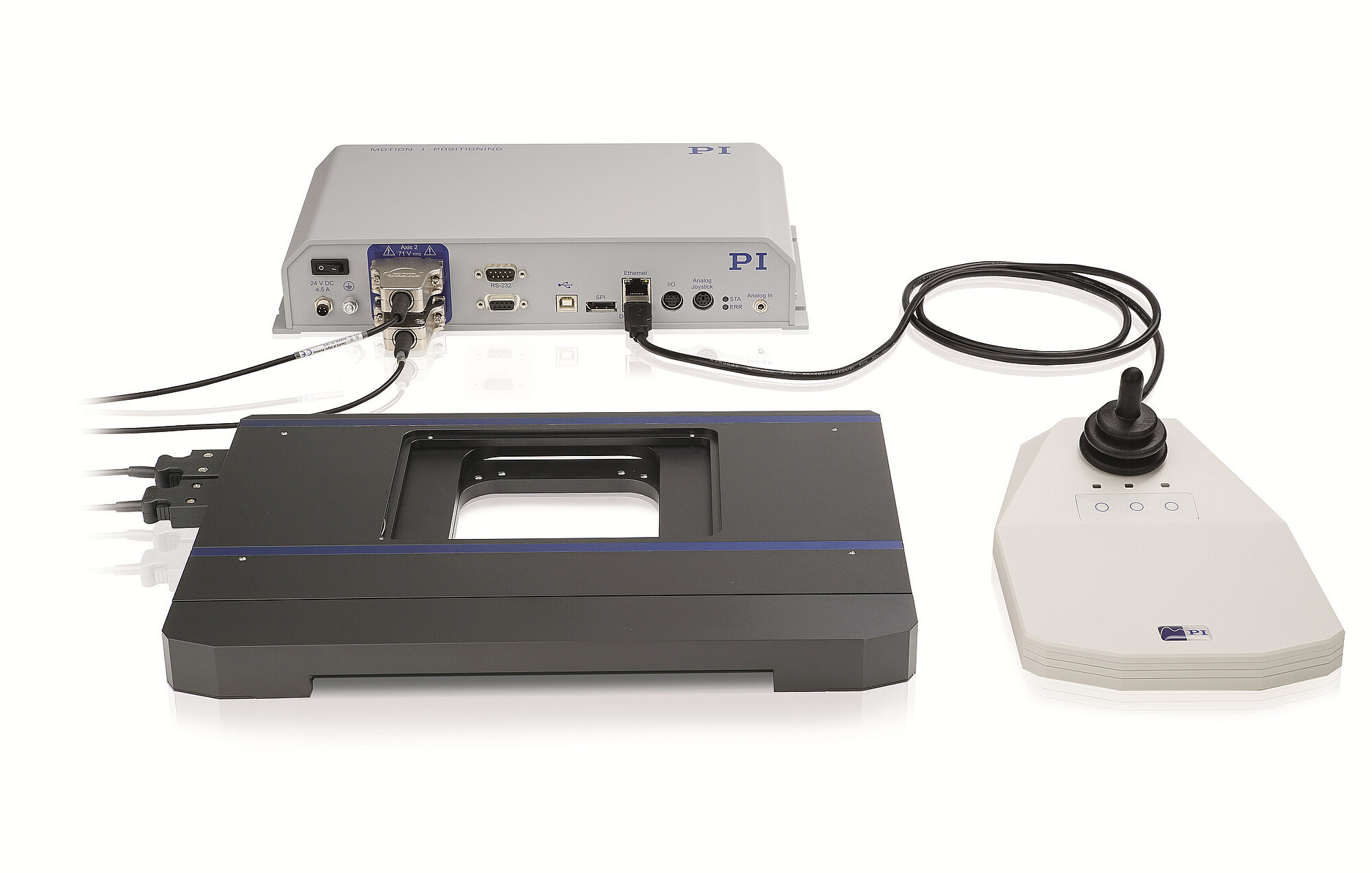

[Translate to Chinese:] U-780 PILine® XY stage system with C-867.2U2 controller and joystick
C-867.2U2 PILine®运动控制器
产品描述
规格
下载
报价/订购
伺服控制器和功率放大器
双轴台式设备，带特殊PID控制器用于PILine®超声波压电电机。网络可实现单个接口上多达16个单元。用于PILine®超声波压电电机和带性能等级为1和2的压电电机的平台的功率放大器。实现最佳控制的动态频率控制。
运动曲线
点对点，梯形速度曲线。由用户通过外部馈电点自定义轨迹（如圆形、正弦曲线）。
接口和通信，编码器输入
USB、RS-232、TCP/IP、SPI接口用于指令控制。用于实现自动化的输入/输出线路。用于模拟和数字手柄的连接器。差动传送的A/B信号（TTL）或正弦/余弦信号。用于绝对编码器的BiSS接口。限位和参考点开关的TTL信号输入端。
广泛功能，软件支持
强大的宏指令语言。非易失宏存储，例如可利用自动运行宏实现独立操作。数据记录器。ID芯片检测用于快速启动。PID控制器，操作中的参数改变。广泛的软件支持，如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。
应用领域
- 显微操纵
- 自动化
- 生物技术
- 样本操纵
- 样本定位
- 光学测量技术
规格
规格
接口和操作 | C-867.2U2 |
|---|---|
通信接口 | USB，RS-232，TCP/IP，SPI |
电机连接器 | Sub-D 15（母头） |
控制器网络 | 单个接口上多达16个单元 |
输入/输出线路 | 4路模拟/数字输入 4路数字输出至微型DIN，9-针 数字式：TTL 模拟量：0至5伏 |
指令集 | PI General Command Set (GCS) |
用户软件 | PIMikroMove |
应用程序编程接口 | API用于C / C++ / C# / VB.NET / MATLAB / Python，驱动器用于NI LabVIEW |
支持功能 | 启动宏. 数据记录器用于记录运行数据，如电机电压、速度、位置或位置误差. ID芯片检测. |
手动控制 | 按钮盒，模拟式或数字式操纵杆（用于两轴） |
产品注解
产品注解
Product Change Notification C-819.JA, C-819.JAY
版本/日期
2021-04-29
pdf - 76 KB
English
数据表
文件
文件
User Manual C867T0026
SPI Interface of C-867 PILine® Controllers
版本/日期
2020-12-16
pdf - 799 KB
English
文件
用户使用手册MS231
用于带Sub-D连接器的PILine®系统的网络化2轴C-867.2U2压电电机控制器
版本/日期
3.1.0 2024-10-24
pdf - 8 MB
版本/日期
3.1.0 2024-10-24
pdf - 8 MB
3D模型
3D模型
C-867.2U2 3-D模型
zip - 771 KB
软件档案
软件档案
C-990.CD1 Releasenews
版本/日期
3.0.0.2, 2025-04
pdf - 587 KB
English
软件档案
PI Software Suite C-990.CD1
版本/日期
3.0.0.2, 2025-04
zip - 801 MB
常规软件文档
常规软件文档
User Manual A000T0075
Implementing a C-887 PI Controller in TwinCAT 3.1
版本/日期
2024-06-05
pdf - 1 MB
English
常规软件文档
软件使用手册SM157
PIPython - 使用Python编程PI控制器
版本/日期
2024-07-09
pdf - 2 MB
版本/日期
2024-07-09
pdf - 2 MB
常规软件文档
用户使用手册A000T0067
PIStages3数据库的信息。将PIStages2转换成PIStages3时必须考虑的事项。
版本/日期
2020-01-13
pdf - 543 KB
English
常规软件文档
软件使用手册SM156
用于编辑PIStages3 数据库的PIStages3Editor
版本/日期
2.1.0 2020-08-03
pdf - 2 MB
版本/日期
2.1.0 2020-08-03
pdf - 2 MB
常规软件文档
软件使用手册SM151
PI GCS DLL
版本/日期
2024-06-07
pdf - 3 MB
English
常规软件文档
软件使用手册SM148
PIMikroMove
版本/日期
2024-10-23
pdf - 6 MB
English
常规软件文档
软件使用手册SM155
PI MATLAB驱动器GCS 2.0
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
常规软件文档
User Manual A000T0028
Updating PI Software with PIUpdateFinder
版本/日期
2024-06-04
pdf - 416 KB
版本/日期
2024-06-04
pdf - 422 KB
常规软件文档
软件使用手册SM146
GCS阵列数据格式
版本/日期
1.2.1
pdf - 153 KB
English
常规软件文档
Software Manual SM158
PI GCS2 Driver Library for NI LabVIEW
版本/日期
7.0.1 2021-03-03
pdf - 3 MB
English
常规软件文档
Technical Note A000T0089
PI Software on ARM-Based Platforms
版本/日期
2023-05-08
pdf - 276 KB
English
常规软件文档
User Manual SM164
Updating controller firmware with PIFirmwareManager
版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
配件
C-862.CN
网络电缆用于菊链网络，30厘米
C-862.CN1
网络电缆用于菊链网络，1米
C-862.CN2
网络电缆用于菊链网络，3米
C-815.553
插线电缆1:1，用于通过TCP/IP网络连接控制器和电脑
C-815.563
插线电缆绞合，用于通过TCP/IP直接连接控制器和电脑
C-815.34
RS-232 零调制解调器电缆，3 米，9/9-针
C-170.PB
带4个按钮和4个LED灯的按钮盒
C-170.IO
输入/输出电缆，2米，开口端
C-819.20
模拟量手柄用于两轴
C-819.30
模拟量手柄用于三轴
C-819.JD
数字量手柄用于双轴，3个可编程按钮
