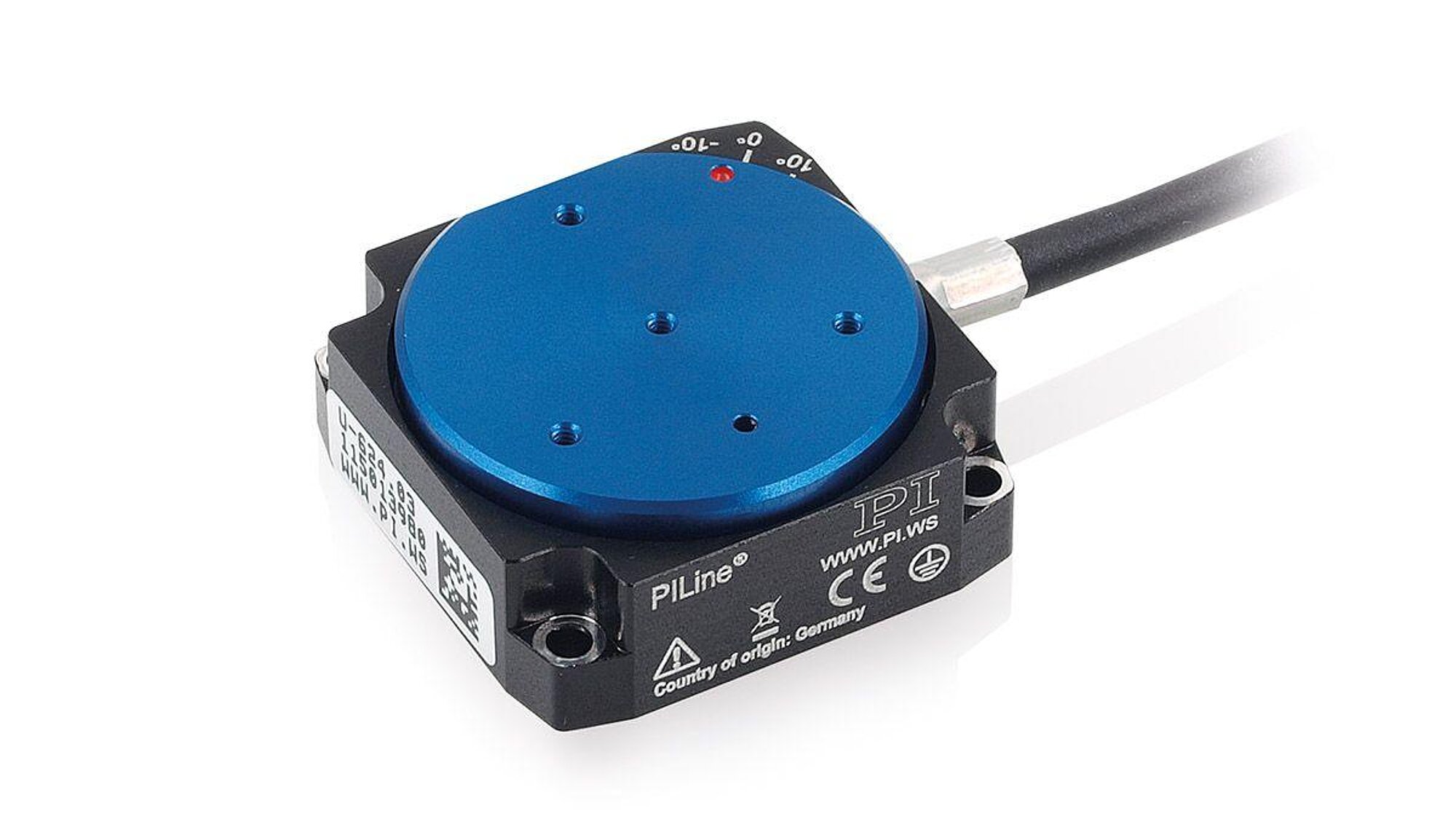

U-624 PILine转台

U-624 PILine转台

带超声波压电电机的小型平台

极其节省空间：边缘长度仅为30毫米，高度为12毫米
快速精密定位小型负载：速度达720 度/秒，最小位移达105微弧度
无限旋转范围>360°
驱动力矩10毫牛米
关机后自锁：节约能量，减少热量产生
轻巧、低噪音

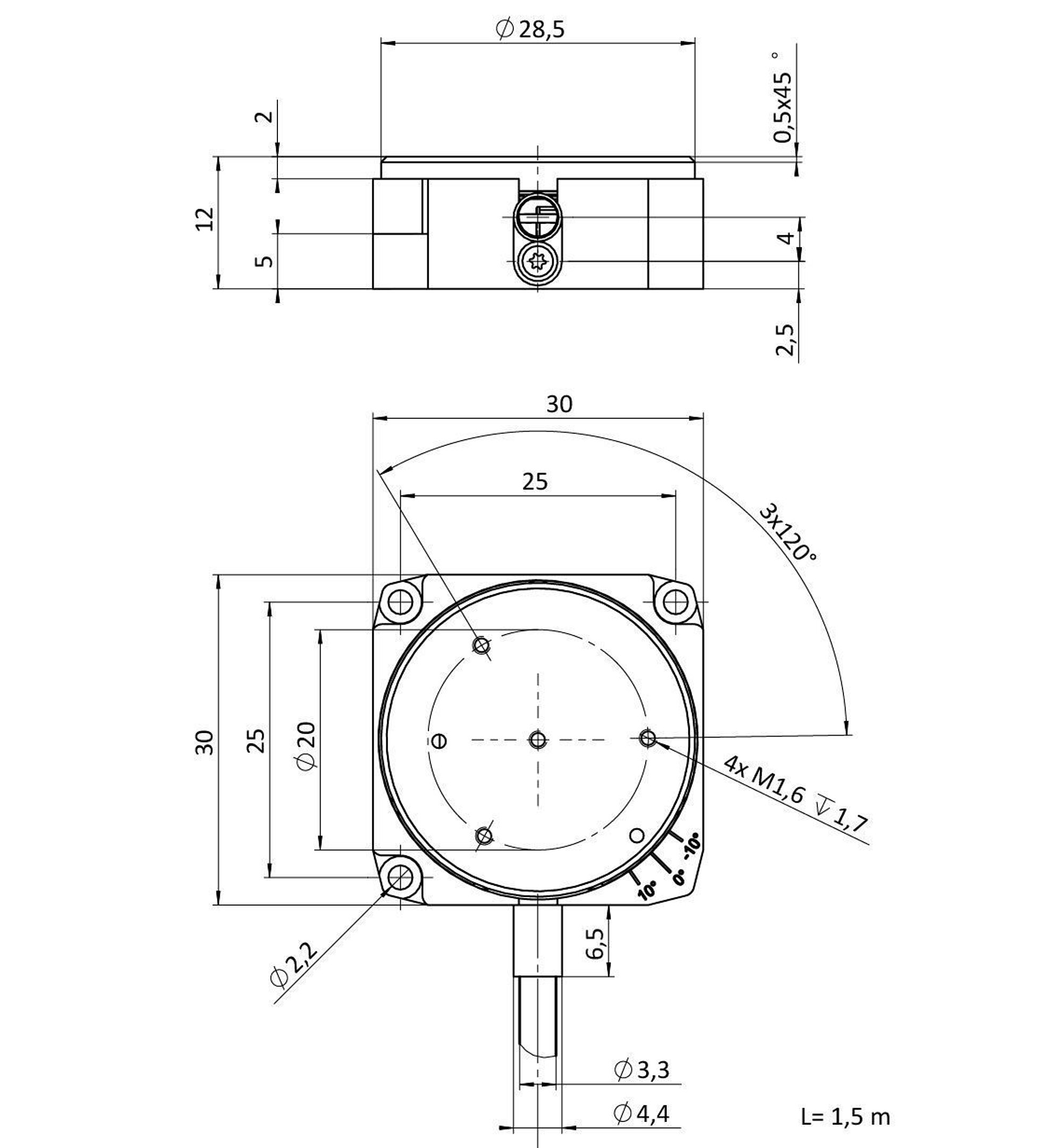

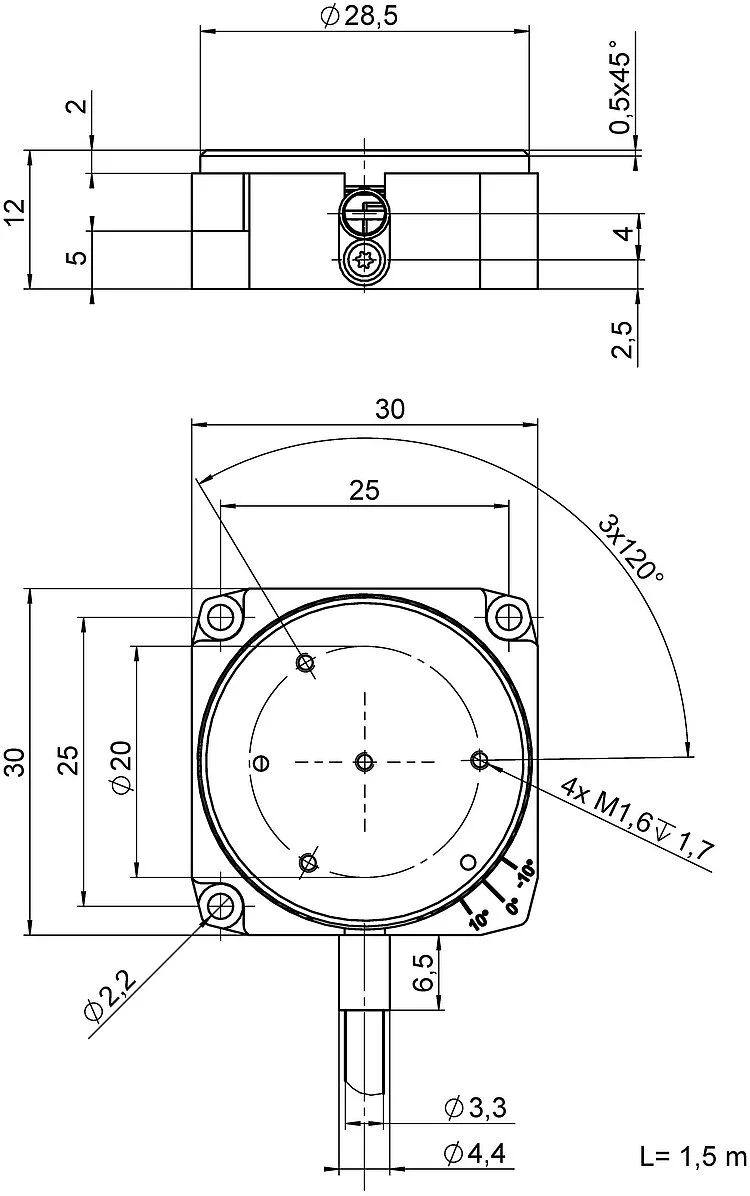

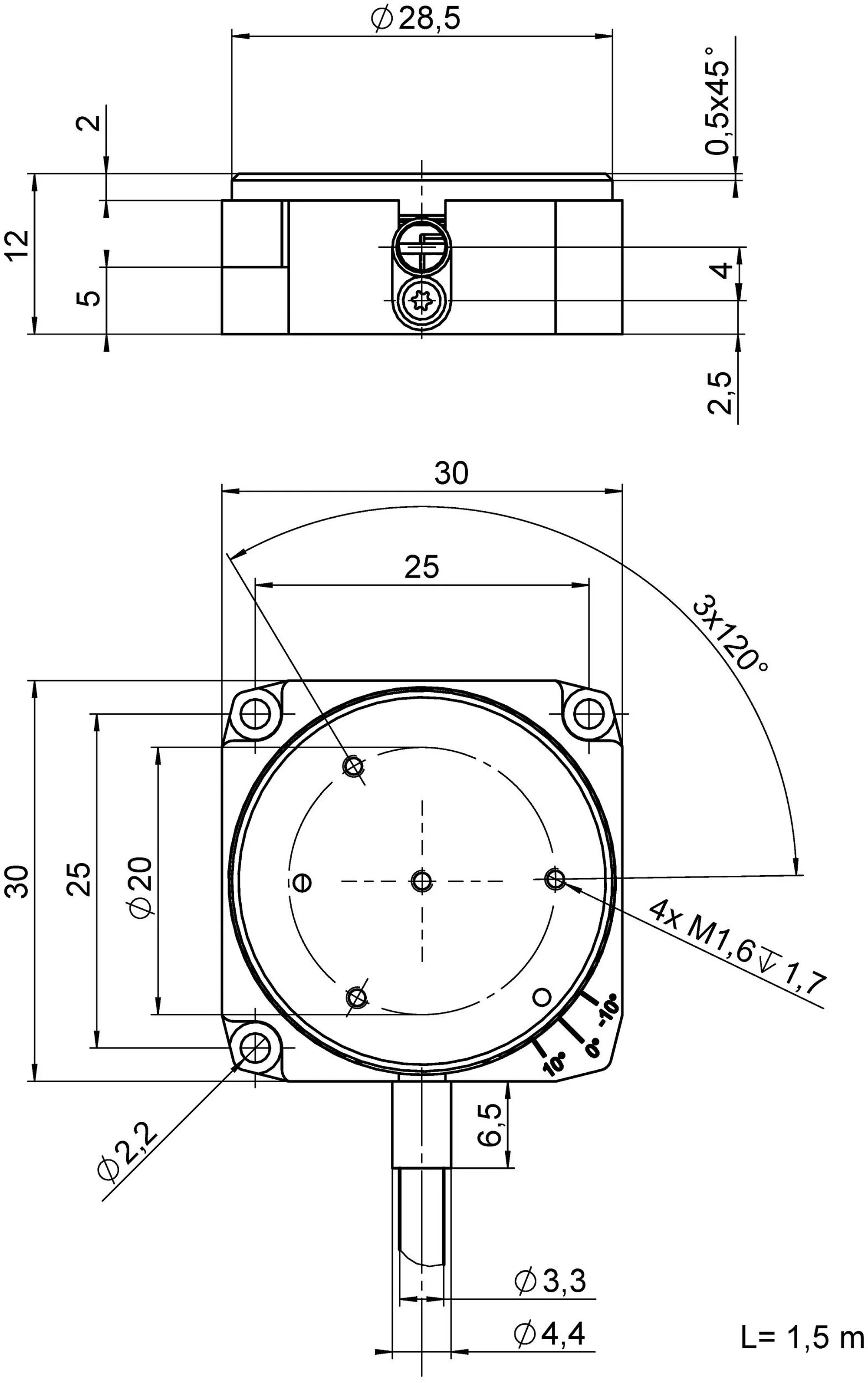

U-624, 尺寸单位为毫米

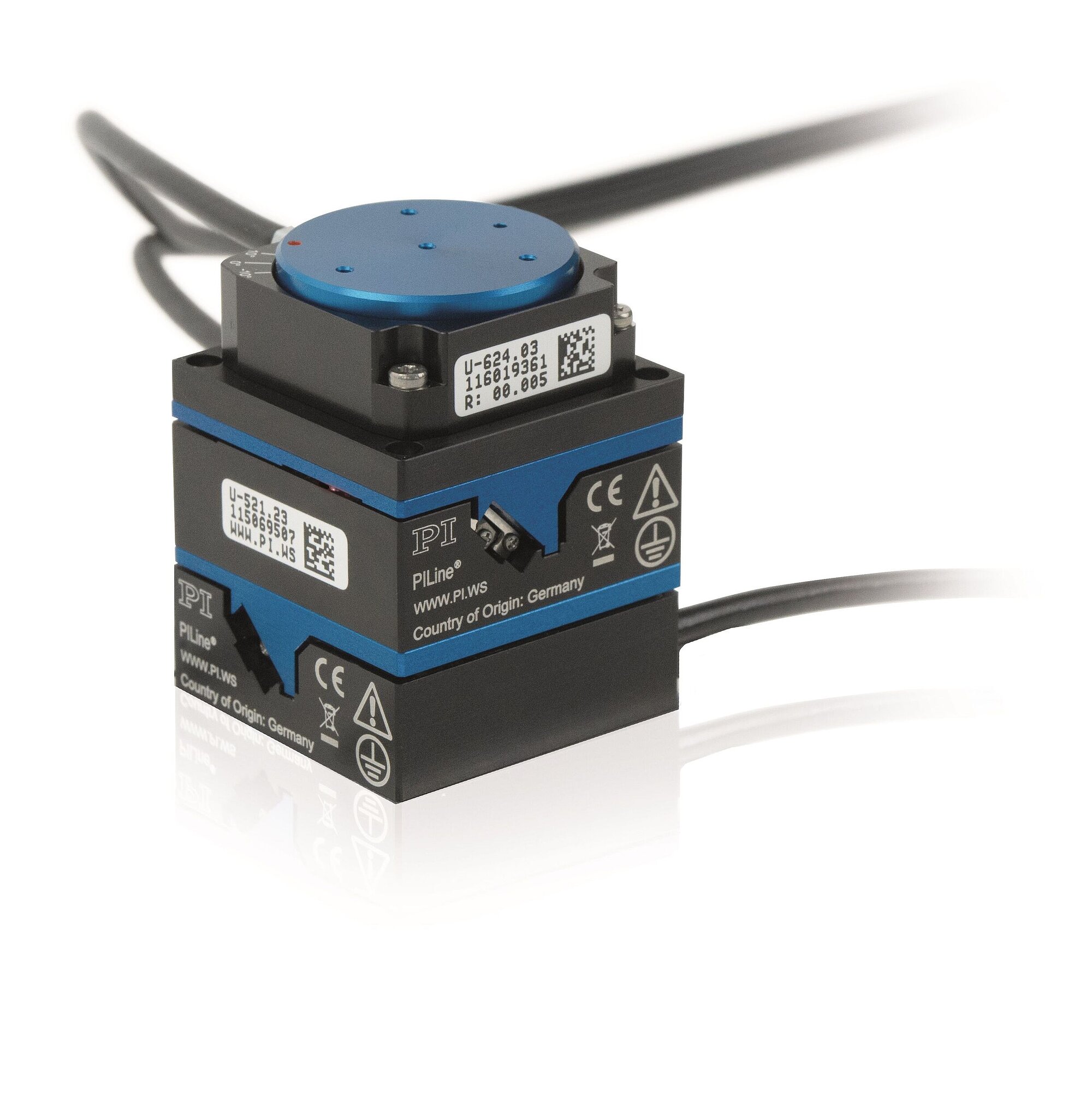

多轴装置由两个U-521线性平台和一个U-624转台组成，无接装板

PILine平台尤其适合要求快速精密定位的应用。关机后，自锁驱动器保持平台位置的机械稳定。因而可大大减少能量消耗和热量产生。蓄电池驱动或热敏型的低占空比应用可得益于这些特点。轴的位置通过一个编码器和一个光学参考开关测量，该开关允许可靠的可重复运动。压电电机驱动器原理及其电气操作成本低，可定制。

作为PILine超声波压电电机不可或缺的一部分，压电陶瓷促动器上被施加预载，通过一个耦合元件抵住移动导向转子。在100至200千赫兹的高频交流电压的作用下，压电陶瓷促动器被激发产生超声波谐振。促动器的变形使耦合元件相对于转子产生周期性的对角运动。建立的进给为几纳米每循环；高频率带来高速度。在压电陶瓷促动器上相对于动轮施加预载可确保驱动器在静止状态下和关机时自锁。

非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。

显微操纵, 自动化, 生物技术, 样本操纵, 样本定位, 光学计量

下载数据表转到规格报价/订购

数据表

版本/日期

2023-02-07

pdf - 591 KB

版本/日期

2023-02-07

pdf - 593 KB

版本/日期

2018-11-05

pdf - 775 KB

运动	U-624.03	单位	公差
主动轴	θ_Z
旋转范围	>360	°
速度，闭环	720	度/秒	最大
最小位移	105	微弧度	典型值
双向重复性	±210	微弧度

定位	U-624.03	单位	公差
传感器
传感器类型	增量编码器
传感器分辨率	35	微弧度

机械特性	U-624.03	单位	公差
负载能力/轴向力	1	牛	最大
保持力	0.01	牛米	最大

驱动特性	U-624.03	单位	公差
电机类型	PILine超声波压电电机，性能级别1
顺时针/逆时针驱动力矩（θ_Z）	0.01	牛米	最大

连接器	U-624.03	单位	公差
电机/传感器	1 × Sub-D 15针（公头）

其他	U-624.03	单位	公差
参考点开关	光学
工作温度	0 到 40	°C
材料	阳极氧化致黑铝
质量	130	克	±5 %
电缆长度	1.5	米	典型值
推荐电控	C-867.1U

所有规格参数基于室温（22°C±3°C）。

下载数据表转到下载报价/订购

数据表

版本/日期

2023-02-07

pdf - 591 KB

版本/日期

2023-02-07

pdf - 593 KB

版本/日期

2018-11-05

pdf - 775 KB

文件

PILine定位器：M-66x、M-68x、U-521、U-62x、U-651、U-7xx

版本/日期

6.0.0 03/2024

pdf - 959 KB

版本/日期

6.0.0 03/2024

pdf - 995 KB

文件

U-624 PILine®旋转台

版本/日期

1.1.0 2020-07-31

pdf - 1 MB

版本/日期

1.1.0 2020-07-31

pdf - 1 MB

3D模型

zip - 1,009 KB

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

U-624.03

PILine转台，小巧设计，旋转范围>360度，速度为720度/秒，增量编码器，分辨率为35微弧度，直径为28.5 毫米，压电超声波电机

添加至报价单从报价单移除

U-600.A01

用于PILine的延伸电缆，Sub-D15针，1 米

添加至报价单从报价单移除

U-600.A03

用于PILine的延伸电缆，Sub-D15针，3米

添加至报价单从报价单移除

U-600.A05

用于PILine的延伸电缆，Sub-D15针，5米

添加至报价单从报价单移除
