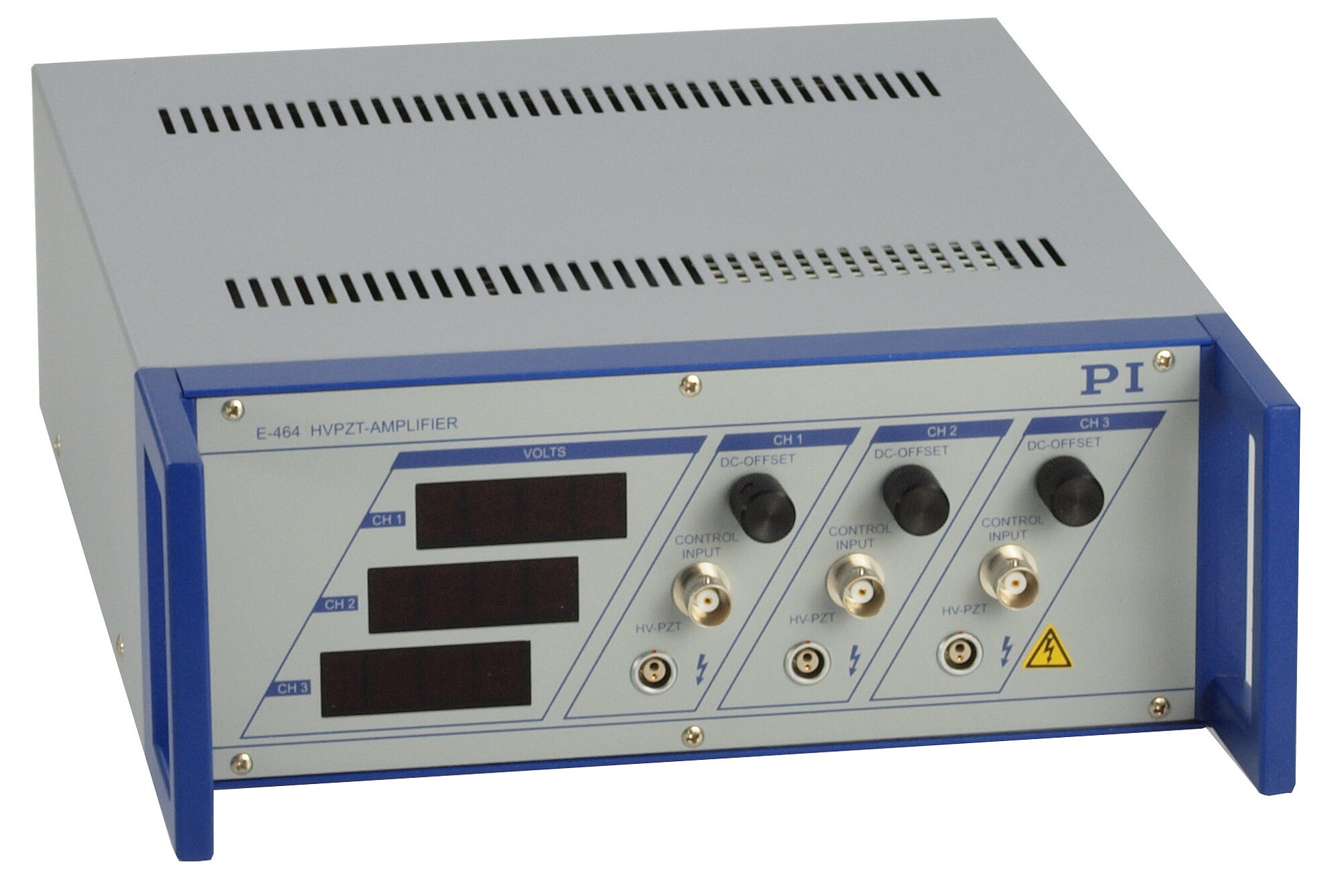

E-464 PICA压电陶瓷放大器

功能

用于PICA高电压压电陶瓷促动器的功率放大器

输出电压

0到1100伏

放大器通道

3

每个通道的平均输出功率

>3.5瓦（单通道操作时最大为12瓦）

每个通道的峰值功率，<5 毫秒

25瓦

每个通道的平均输出电流

>3.5毫安（单通道操作时最大为12瓦）

每个通道的峰值电流，<5毫秒

25毫安

放大器带宽，小信号

1千赫兹

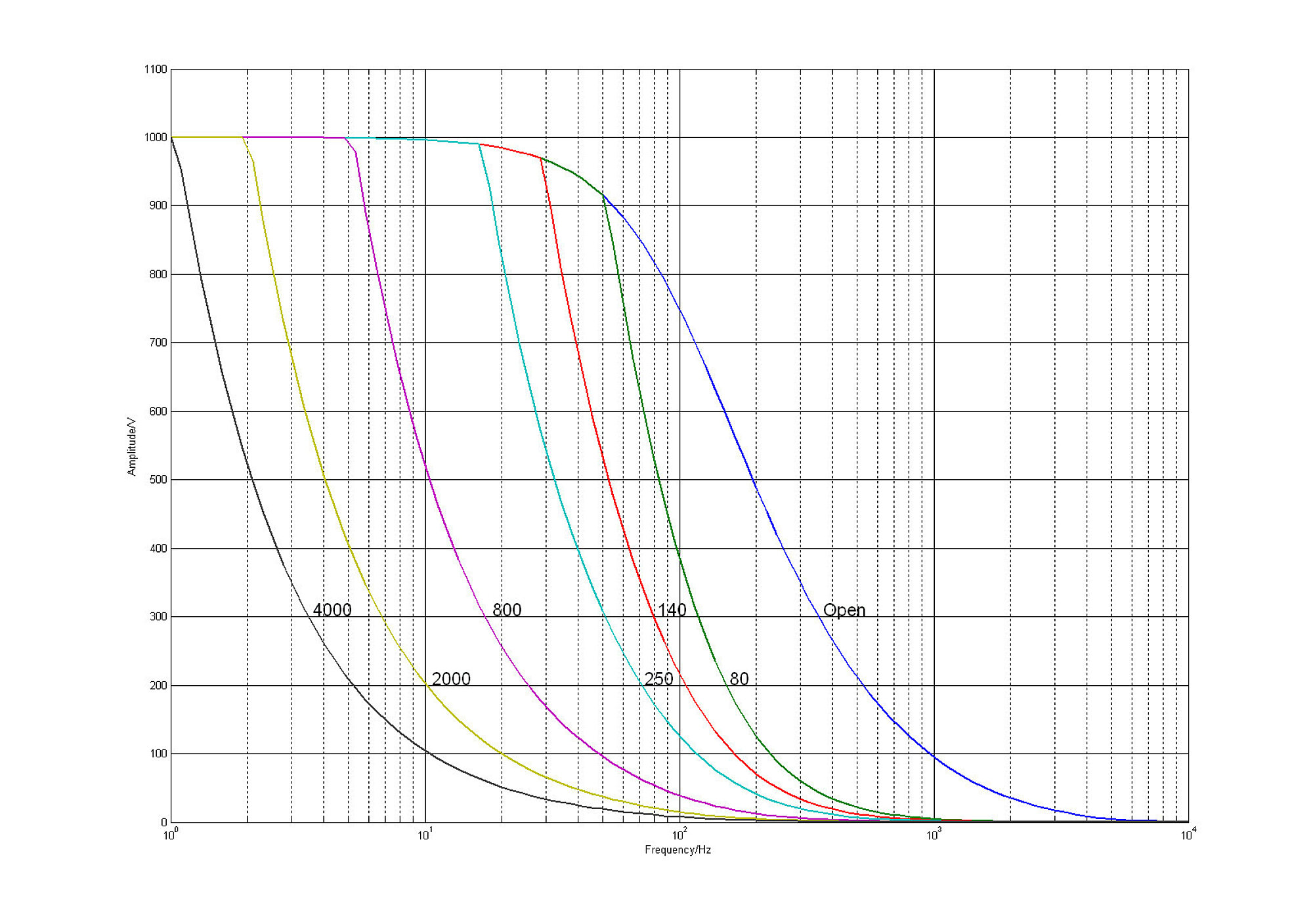

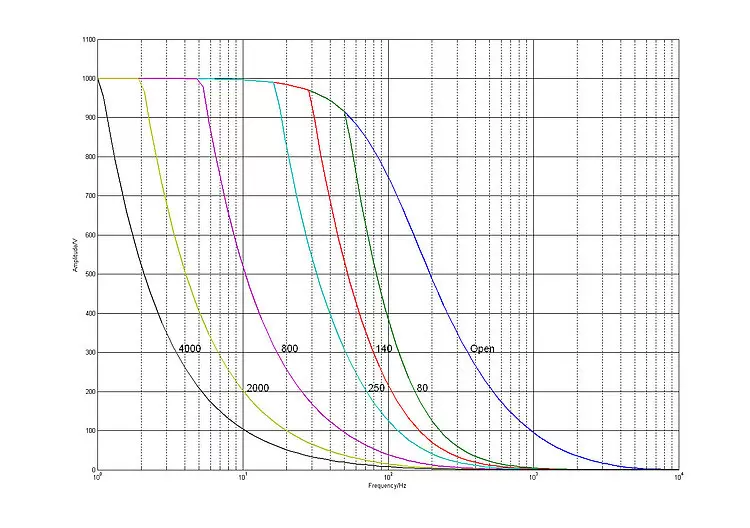

放大器带宽，大信号

3.5赫兹（660毫微法）；35赫兹（70毫微法）

纹波，噪声，0至100 千赫兹

5毫伏_均方根

<50毫伏_峰峰值（100纳法）

电流限制

防短路

电压增益

100 ±1

输入阻抗

100千欧

输入电压范围

0至11伏

压电陶瓷连接

3个LEMO EGG.0B.701.CJL1173

模拟输入

3 × BNC

直流偏移设置

3个10转电位计，增加0至10 伏至输入电压

显示器和指示灯

3 × 3½位LED显示

工作电压

100至120或220至240伏交流，可选择（需要更换保险）

功耗

65伏安

工作温度范围

5至50摄氏度（40 摄氏度以上，功率下降）

质量

4.3千克

尺寸

236毫米 × 88毫米 × 273毫米 + 操纵杆
