P-010.00H
PICA贯穿型压电陶瓷促动器，行程为5微米，外径10毫米×内径5毫米×长度7毫米
P-010.xxH – P-025.xxH PICA穿环促动器
带内孔的高负载压电陶瓷促动器
- 高负载能力
- 超高可靠性：>109 次循环
- 微秒级响应
- 亚纳米级分辨率
- 多种设计选择

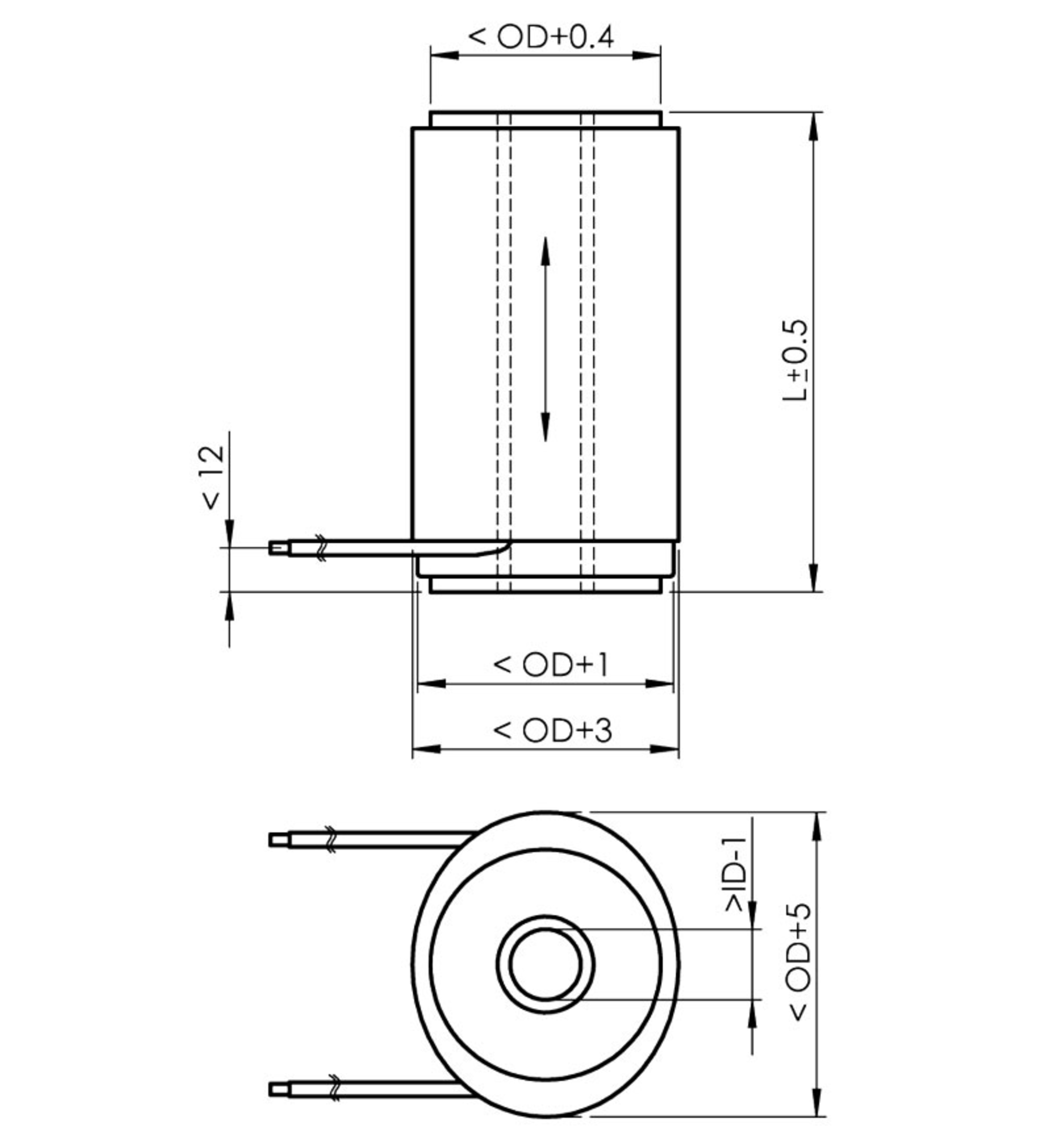

[Translate to Chinese:] PICA Thru, dimensions in mm

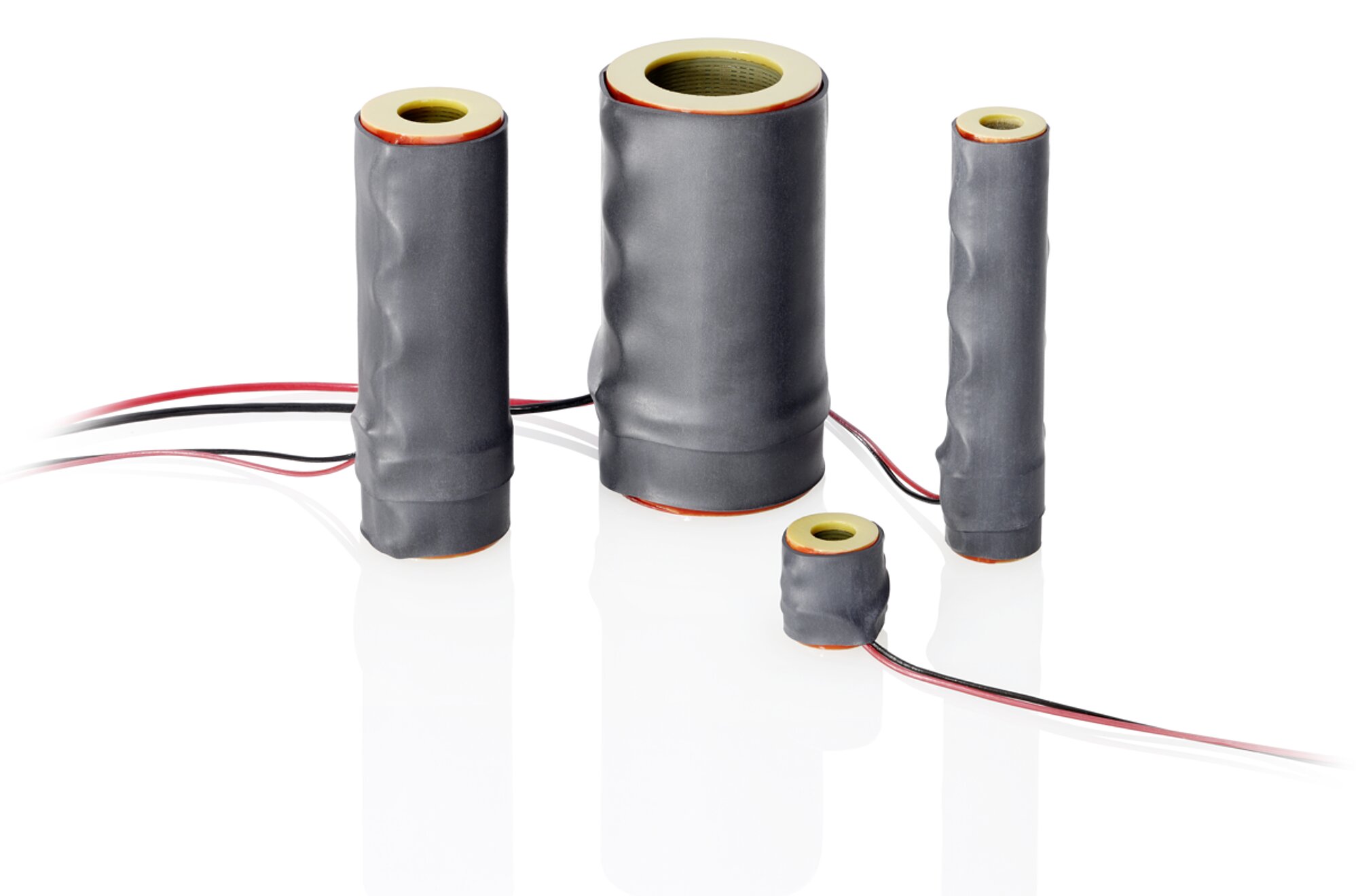

[Translate to Chinese:] PICA Thru are manufactured in various sizes. Standard versions are delivered with stranded wires and are covered in black. Custom designs are available on request.
P-010.xxH – P-025.xxH PICA穿环促动器
产品描述
规格
下载
报价/订购
堆叠型压电陶瓷线性促动器
工作电压为0至1000伏。使用寿命长，无降额。特定位移大。机械预载可通过内孔施加
可用选项
- 应变片传感器可实现位置稳定性
- 压电陶瓷材料
- 工作电压范围，位移，层厚度
- 负载能力，力量生成
- 几何形状：圆形、矩形、多种横截面
- 机械接口：平面型
- 集成式压电检测器层
- 特殊高/低温版本
- 超高真空兼容版本可用于真空高达10-9 百帕
- 无磁性版本
- 超级严苛的长度公差
应用领域
工业和科研。用于光学、精密机械和加工、激光调谐
规格
该内容仅在平板电脑或桌面型设备上可见。规格
|
|
|
|
|
|
|
| |
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
| |
P-010.00H | 5 | 10 | 5 | 7 | 1200 | 230 | 15 | 144 |
P-010.10H | 15 | 10 | 5 | 15 | 1700 | 110 | 40 | 67 |
P-010.20H | 30 | 10 | 5 | 27 | 1800 | 59 | 82 | 39 |
P-010.40H | 60 | 10 | 5 | 54 | 1800 | 29 | 180 | 21 |
P-016.00H | 5 | 16 | 8 | 7 | 2900 | 580 | 42 | 144 |
P-016.10H | 15 | 16 | 8 | 15 | 4100 | 270 | 120 | 67 |
P-016.20H | 30 | 16 | 8 | 27 | 4500 | 150 | 230 | 39 |
P-016.40H | 60 | 16 | 8 | 52 | 4700 | 78 | 490 | 21 |
P-025.10H | 15 | 25 | 16 | 16 | 7400 | 490 | 220 | 63 |
P-025.20H | 30 | 25 | 16 | 27 | 8700 | 290 | 430 | 39 |
P-025.40H | 60 | 25 | 16 | 51 | 9000 | 150 | 920 | 22 |
P-025.50H | 80 | 25 | 16 | 66 | 9600 | 120 | 1200 | 17 |
行程：0至1000伏时，公差为-10/20%。
长度L：公差为±0.5毫米。
闭锁力：0至1000伏时。
电容：公差为±20%，1伏峰峰、1千赫兹、室温下测量。
1伏下的谐振频率。峰峰、空载、夹钳松开。单侧夹紧时数值减半。
压电陶瓷类型：PIC151。
标准连接：聚全氟乙丙烯绝缘导线，100毫米，美国线规为24，直径为1.15毫米。
工作电压：0至1000伏。
工作温度范围：-20至85摄氏度。
标准机械接口：陶瓷环（无源压电陶瓷）。
外表面：聚烯烃收缩套管，黑色（外侧）；环氧树脂（内侧）。
动态操作的推荐预载：15兆帕。
恒力的最大预载：30兆帕。
可按需提供定制设计或不同规格。
下载
文件
文件
用户使用手册PZ138
PICA压电促动器：P-007、P-010、P-016、P-025、P-035、P-045、P-050、P-056 PICA板叠/功率/定制产品
版本/日期
2014-12-10
pdf - 922 KB
版本/日期
2014-12-10
pdf - 923 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
P-010.10H
PICA贯穿型压电陶瓷促动器，行程为15微米，外径10毫米×内径5毫米×长度15毫米
P-010.20H
PICA贯穿型压电陶瓷促动器，行程为30微米，外径10毫米×内径5毫米×长度27毫米
P-010.40H
PICA贯穿型压电陶瓷促动器，行程为60微米，外径10毫米×内径5毫米×长度54毫米
P-016.00H
PICA贯穿型压电陶瓷促动器，行程为5微米，外径16毫米×内径8毫米×长度7毫米
P-016.10H
PICA贯穿型压电陶瓷促动器，行程为15微米，外径16毫米×内径8毫米×长度15毫米
P-016.20H
PICA贯穿型压电陶瓷促动器，行程为30微米，外径16毫米×内径8毫米×长度27毫米
P-016.40H
PICA贯穿型压电陶瓷促动器，行程为60微米，外径16毫米×内径8毫米×长度52毫米
P-025.10H
PICA贯穿型压电陶瓷促动器，行程为15微米，外径25毫米×内径16毫米×长度16毫米
P-025.20H
PICA贯穿型压电陶瓷促动器，行程为30微米，外径25毫米×内径16毫米×长度27毫米
P-025.40H
PICA贯穿型压电陶瓷促动器，行程为60微米，外径25毫米×内径16毫米×长度51毫米
P-025.50H
PICA贯穿型压电陶瓷促动器，行程为80微米，外径25毫米×内径16毫米×长度66毫米
可按需提供定制设计或不同规格。
