F-131 强大的光纤对准系统

非常适用于光子学中的应用

  • NanoCube带来长使用寿命
  • 集成传感器技术保障安全
  • 行程长达15毫米
  • 价格实惠
F-131 强大的光纤对准系统
产品描述 规格 下载 报价/订购

快速高精度驱动器

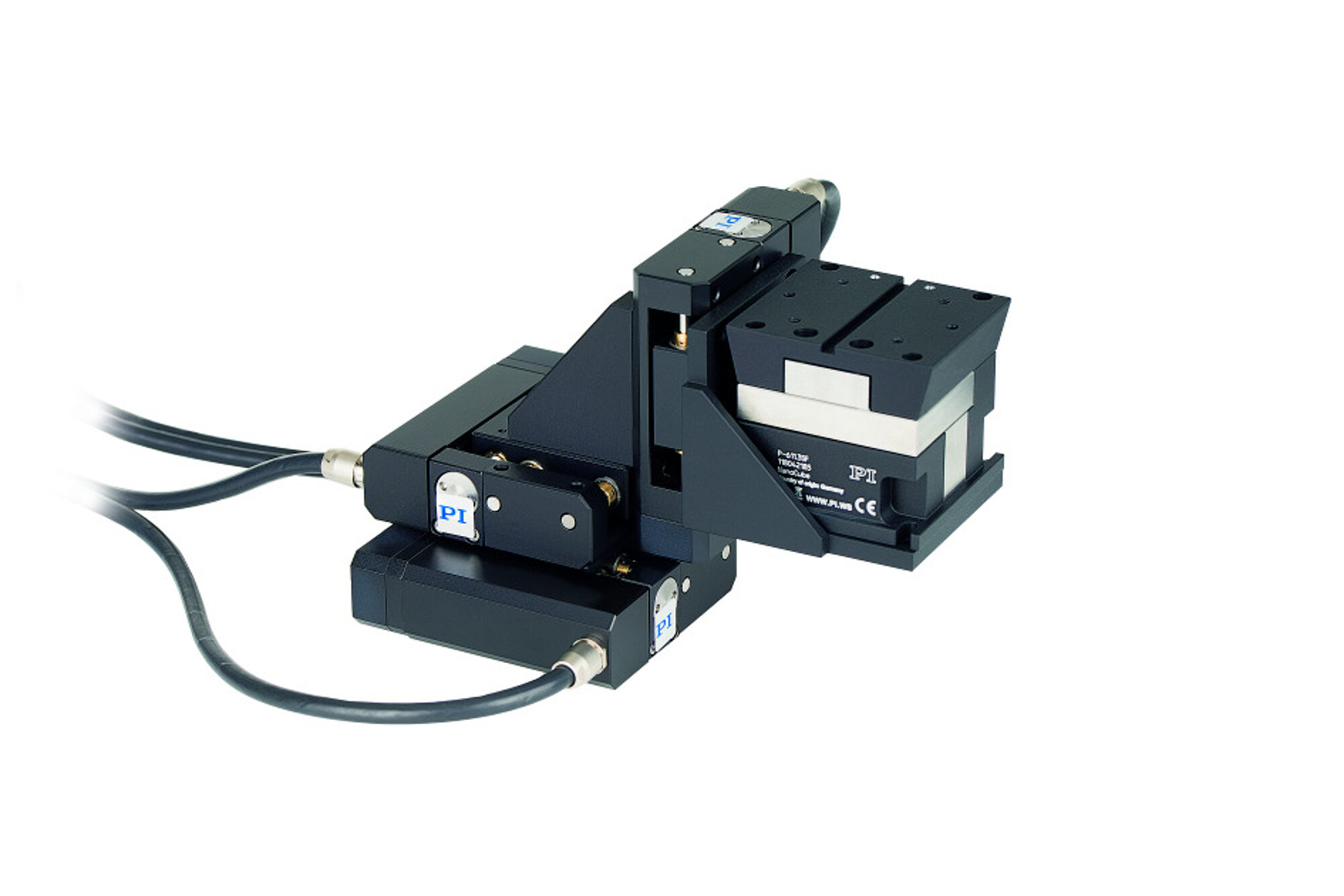

光纤对准系统的基础是一个XYZ装置,包含三个用于粗略对准的M-111系列机动化线性平台和一个P-611NanoCube纳米定位器。机动化驱动器可实现更长行程,与此同时,NanoCube纳米定位器可确保快速扫描运动和精确定位。 柔性铰链导向和全瓷绝缘PICMA促动器确保很长的使用寿命。所有驱动器都配备了位置传感器,因而能可靠防止与昂贵的硅晶片发生碰撞等。

高性能扫描子程序

高度发达的扫描子程序直接集成在控制器中,用于控制P-611NanoCube纳米定位器。性能得到明显提升,集成更简易。这可以实现对所有以模拟量信号优化为基础的应用的理想化管理,例如光子学领域中的应用。

完整包装

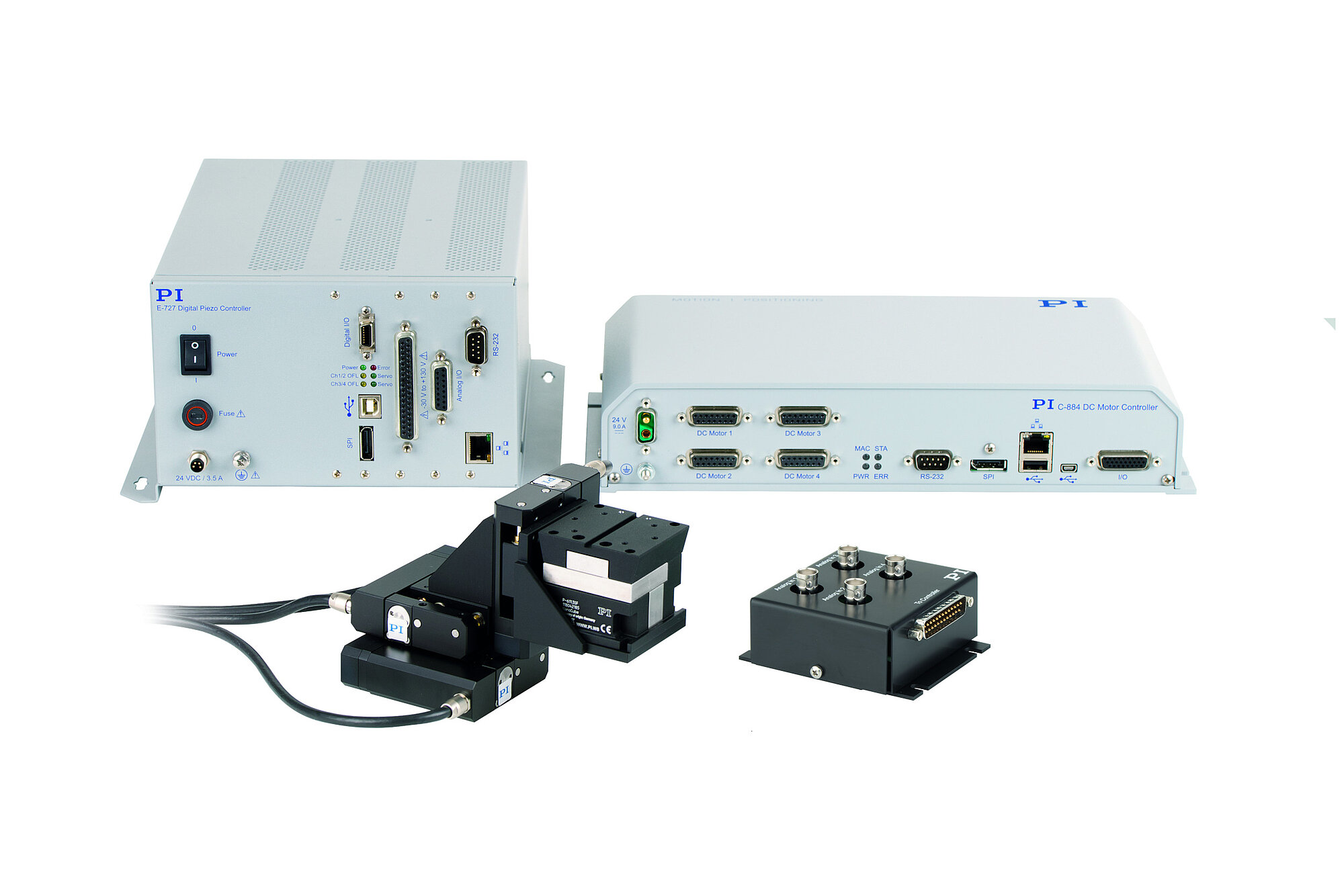

光纤对准系统作为一个完整包装供货,配备必需的C-884.4DC和E-727.AS控制器,以及齐全的软件包,包含用于所有PI系统的启动和操作的PIMikroMove图形用户软件。

软件包中包含编程界面,以便用户将PI控制器集成至他们自己的用户程序中, 使得定位系统的控制成为用户程序的一部分。界面支持所有常见编程语言,包括NI LabVIEW和Matlab。

此外,C-990.FA1软件也可以选购, 使针对扫描的轴设置、扫描执行和结果显示变得极其方便。

额外的高分辨率模拟量输入

控制器通过模拟量输入直接接收光强信号。E-727.AS控制器控制NanoCube纳米定位器,配备一个极高分辨率和高动态的模拟量输入, 从而快速精确地获取光信号、自动找到最大强度。

应用领域

硅光子学中的光学部件对准、光学部件质量鉴定

规格

该内容仅在平板电脑或桌面型设备上可见。

下载

文件

文件

User Manual F131T0001

F-131.3SD1 X,Y,Z Alignment System

版本/日期
2023-12-05
pdf - 2 MB
English
文件

用户使用手册E727T0012

带区域扫描程序的E-727.AS数字多通道压电陶瓷控制器,用于硅光子学生产中的快速光学对准

版本/日期
2018-08-16
pdf - 656 KB
English
文件

用户使用手册PZ253

具有应变片传感器/无传感器的P-611纳米级定位系统

版本/日期
1.2.2 2022-08-24
pdf - 3 MB
版本/日期
1.2.2 2022-08-24
pdf - 3 MB
文件

用户使用手册M110T0032

M-110.xxx1 / M-111.xxx1 / M-112.xxx1微平移位移台

版本/日期
2023-07-25
pdf - 1 MB
版本/日期
2023-07-25
pdf - 1 MB
文件

用户使用手册MS243

用于4轴或6轴直流电机和无刷直流电机的C-884.4DC和C-884.6DC运动控制器

版本/日期
2023-06-16
pdf - 11 MB
版本/日期
2023-06-16
pdf - 11 MB

3D模型

3D模型

3-D模型F-131.3SD1

版本/日期
2020-02-23
zip - 8 MB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

F-131.3SD1
光纤对准系统由堆叠型线性平台M-111和 P-611、用于直流电机的C-884.4DC控制器、用于多轴压电陶瓷纳米定位系统的E-727数字控制器组成,线性平台粗略定位达15毫米,准确定位行程达100微米

配件

C-990.FA1
PI FA1对准工具,用于对准光电器件的软件;用于与C-884控制器(用于电动轴)和带有快速对准程序(螺旋区域扫描)的E-727.AS控制器(用于带有应变片传感器的压电轴)一起使用。
C-887.MC2
用于六足位移台的手动控制单元,带3米连接电缆的USB连接器,用于所有直角坐标轴的旋钮,用于运动停止和参考、位置显示的按钮
