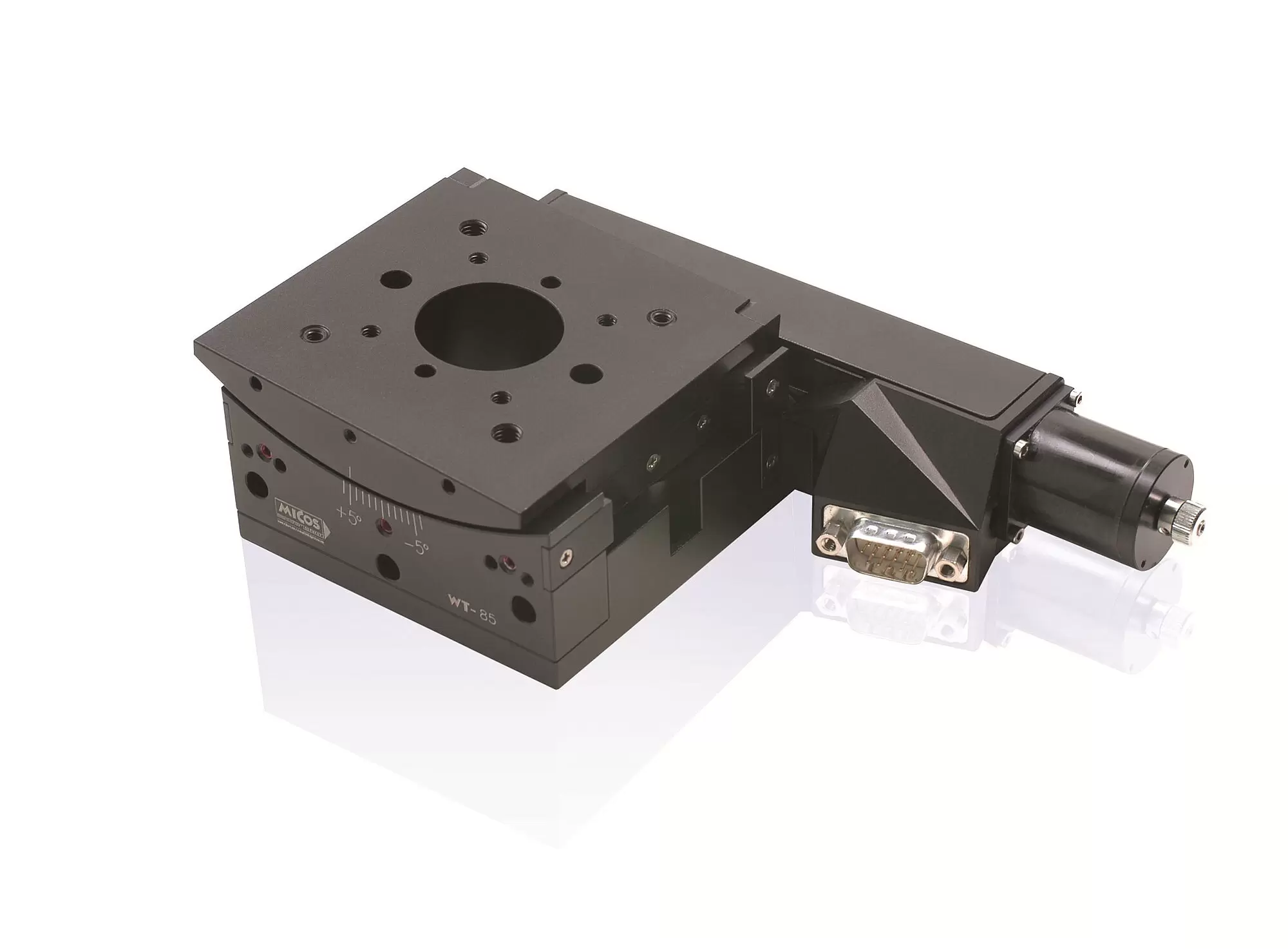

WT-85 机动化精密测角仪
结构紧凑,带孔径
- 旋转范围为10度
- 重复精度达8.7微弧度
- 负载能力达2千克
- 可选:带角度测量系统的直接位置测量
- 与WT-100组合,带公共枢轴点
规格
规格
运动和定位 | 65409100 | 65409101 | 65409200-0000 | 65409201-0001 | 单位 | 公差 |
---|---|---|---|---|---|---|
旋转范围 | 10 | 10 | 10 | 10 | 度 | |
集成传感器 | 旋转编码器 | 增量角度测量系统 旋转编码器 | – | 增量角度测量系统 | ||
传感器信号旋转编码器 | AB正交,RS-422 | AB正交,RS-422 | – | – | ||
传感器信号角度测量系统 | AB正交,RS-422 | – | 正弦/余弦,1伏峰峰值 | |||
传感器信号周期角度测量系统 | – | 211 | – | 211 | 微弧度 | |
传感器分辨率 旋转编码器 | 2000 | 2000 | – | – | 计数/转 | |
设计分辨率 | 4.65 | 2.11 | 46.5(全步) | 2.11 | 微弧度 | |
最小位移 | 17.5 | 2 | 17.5 | 2 | 微弧度 | 典型值 |
单向重复精度 | 69.8 | 8.7 | 69.8 | 8.7 | 微弧度 | 典型值 |
双向重复精度 | ±69.8 | ±8.7 | ±69.8 | ±8.7 | 微弧度 | 典型值 |
摆动 | ±125 | ±125 | ±125 | ±125 | 微弧度 | 典型值 |
角速度 | 15 | 15 | 7 | 7 | 度/秒 | 最大值 |
从旋转轴到运动平台表面的间隙 | 80.5 | 80.5 | 80.5 | 80.5 | 毫米 | |
限位开关 | 2个机械常闭触点,电压为30伏,NPN | 2个机械常闭触点,电压为30伏,NPN | 2个机械常闭触点,电压为30伏,NPN | 2个机械常闭触点,电压为30伏,NPN |
其他 | 65409100 | 65409101 | 65409200-0000 | 65409201-0001 | 单位 | 公差 |
---|---|---|---|---|---|---|
工作温度范围 | 5至40 | 5至40 | 5至40 | 5至40 | 摄氏度 | |
材料 | 铝,阳极氧化 | 铝,阳极氧化 | 铝,阳极氧化 | 铝,阳极氧化 | ||
质量 | 0.9 | 0.9 | 0.9 | 1.1 | 千克 | ±5% |
连接器 | HD D-sub 15针(公头)(电机/传感器) | HD D-sub 15针(公头)(电机) D-sub 9针(公头)(传感器) | HD D-sub 15针(公头) | HD D-sub 15针(公头)(电机) D-sub 9针(公头)(传感器) | ||
推荐控制器/驱动器 | C-863单轴 C-884(多达6轴) 带C-863.20C885的C-885(多达40轴) ACS模块化控制器 | C-863单轴 C-884(多达6轴) 带C-863.20C885的C-885(多达40轴) ACS模块化控制器 | C-663.12单轴 SMC Hydra(双轴) 带C-663.12C885的C-885(多达20轴) ACS模块化控制器 | C-663.12单轴 SMC Hydra(双轴) 带C-663.12C885的C-885(多达20轴) ACS模块化控制器 |
