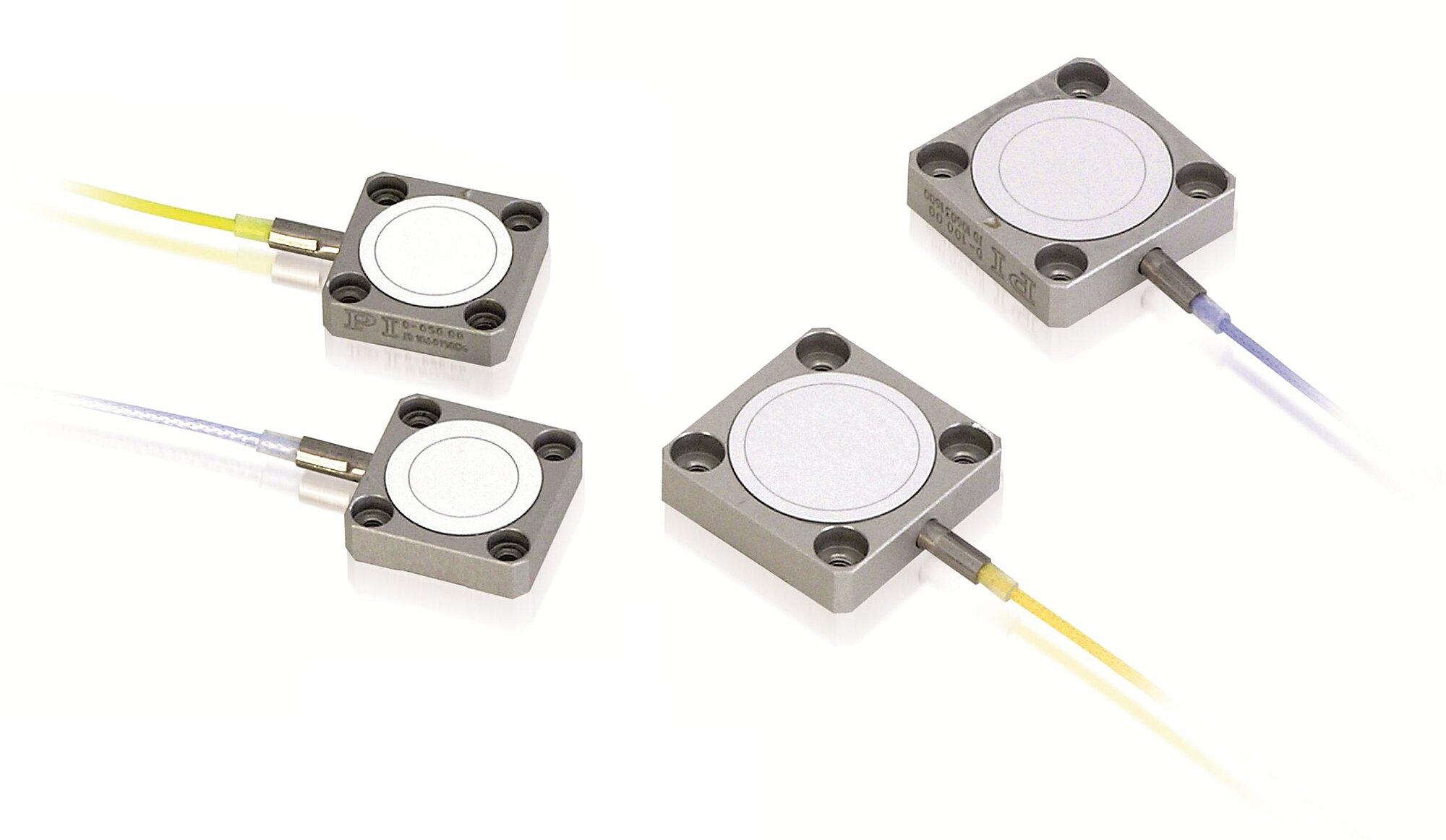

D-015 • D-050 • D-100 电容传感器

亚纳米分辨率位置传感器

  • 用于要求最高精度的应用
  • 量程达1000微米
  • 分辨率达0.01纳米
  • 带数字式控制器,线性误差达0.01%
  • 带宽达10千赫兹
  • 伺服控制器E-509.CxA,与E-500压电控制器系统兼容
  • 定制设计
D-015 • D-050 • D-100 电容传感器
产品描述 规格 下载 报价/订购

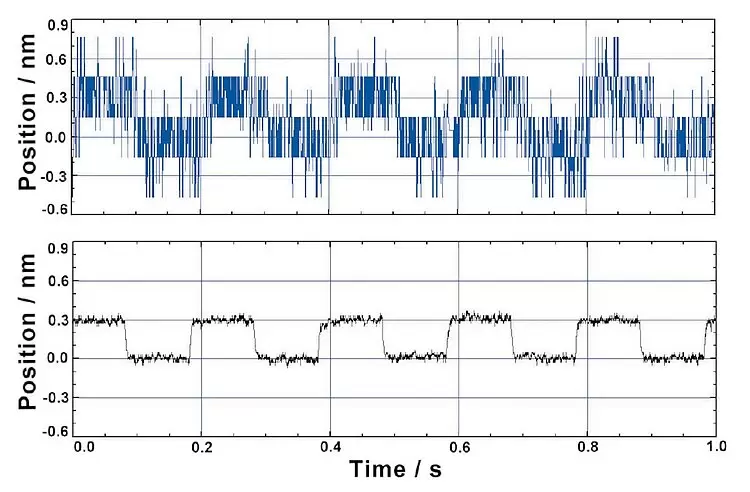

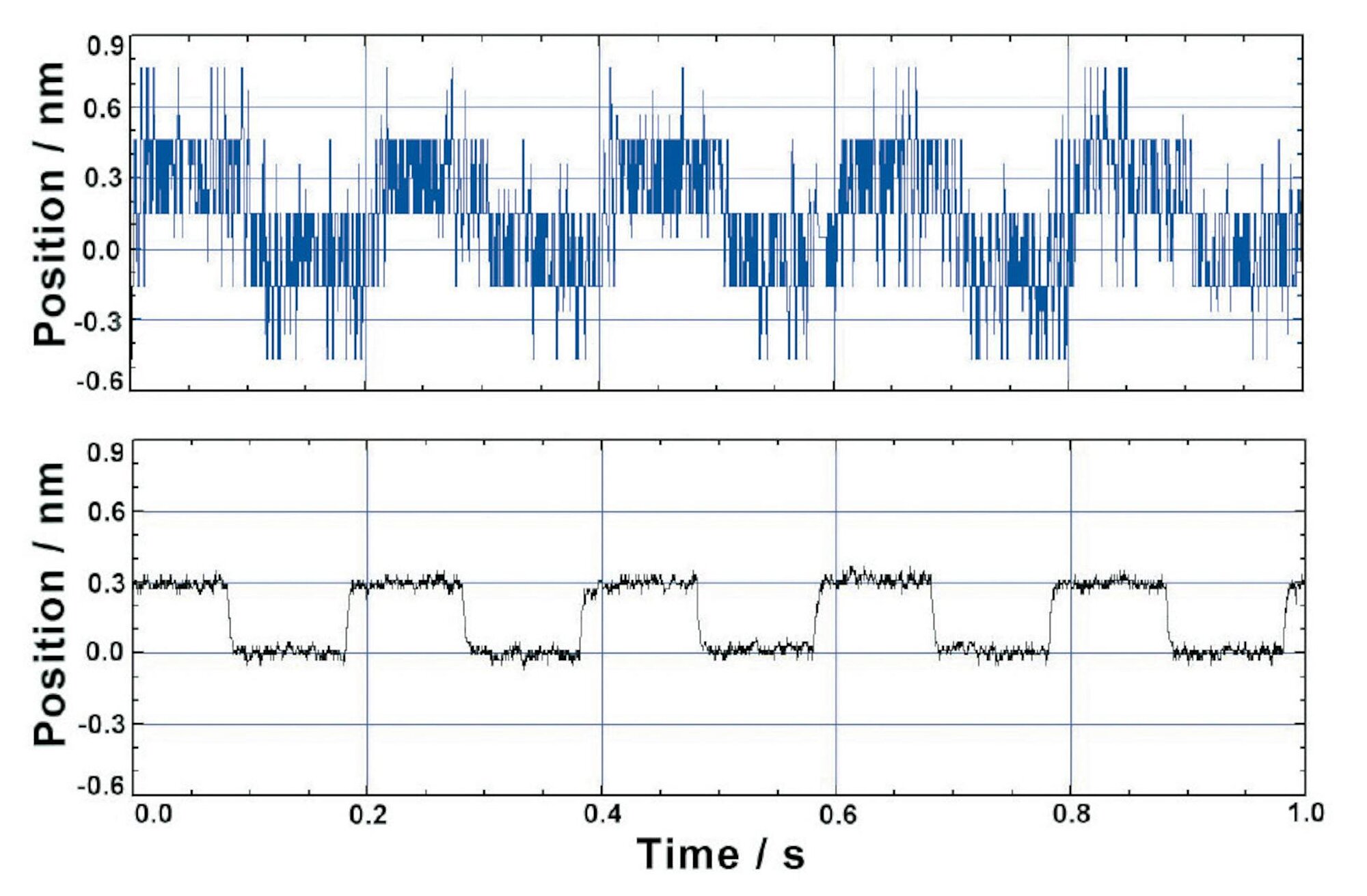

Resolution

Capacitive sensors achieve resolutions into the picometer range over shorter distances. The theoretical measuring resolution is unlimited. In practice, scatter radiation, geometrical effects, and the measuring electronics noise influence the achievable accuracy. In conjunction with the E-509.C1A electronics, the effective noise factor of the D-100.00 sensors (100 µm) is 0.02 nm/ÖHz. Corresponds for example, to a resolution of 0.2 nm with 100 Hz bandwidth. The jumper-adjustable bandwidth of the electronics is up to 3 kHz.

In addition to the standard sensors listed here, PI offers customized versions, e.g., in measuring, geometry, material, electronics etc.

Fields of application

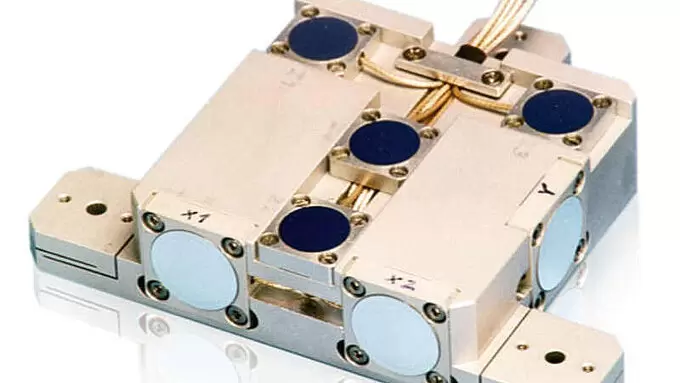

High-precision positioning.
