集成式压电陶瓷促动器

亚毫秒级的响应时间和亚纳米级的分辨率

  • 用于电气绝缘、简单集成和保护促动器不受环境条件影响的带机械转接器的装载盒
  • 机械预载允许动态操作
  • 用于直线运动的柔性铰链导向
  • 用于实现更大行程的集成入柔性铰链导向中的机械杠杆放大机构
  • 用于低至几纳米重复性的应变片传感器(SGS)

应用

压电陶瓷促动器的机械集成促进了其应用。由于运动负载的惯性,动态应用中必定会产生拉力,为了避免压电陶瓷元件上有拉力的作用,必须通过安装机械装载盒或通过柔性铰链接头在压电陶瓷元件上施加一个机械预载。柔性铰链接头还会导引或 改变运动方向或通过杠杆放大增大行程。PI生产的带预载的集成式压电陶瓷 促动器的集成水平介于纯压电陶瓷元件和用于简单定位任务的压电陶瓷定位系统之间。

PiezoMove®杠杆放大促动器

行程范围达2mm的导行促动器

采用杠杆放大、带导引和预载的多层压电陶瓷促动器目前广泛用于阀、泵、微升及纳升给料、主动隔振、样品处理以及微流体、生物技术、医疗技术、机电一体化、自适应系统技术、激光技术和计量中的压印技术。

机械导引、预载和实现2mm行程范围的杠杆放大
可提供带用于低至几纳米重复性的应变片传感器的版本
用于集成及大批量的低成本原始设备制造商(OEM)解决方案

P-601 带导向的PiezoMove线性促动器

带可选配位置传感器

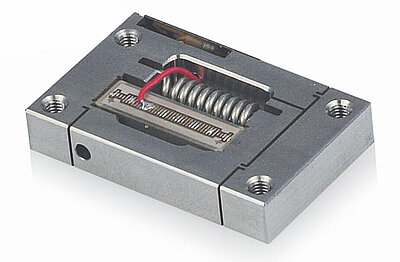

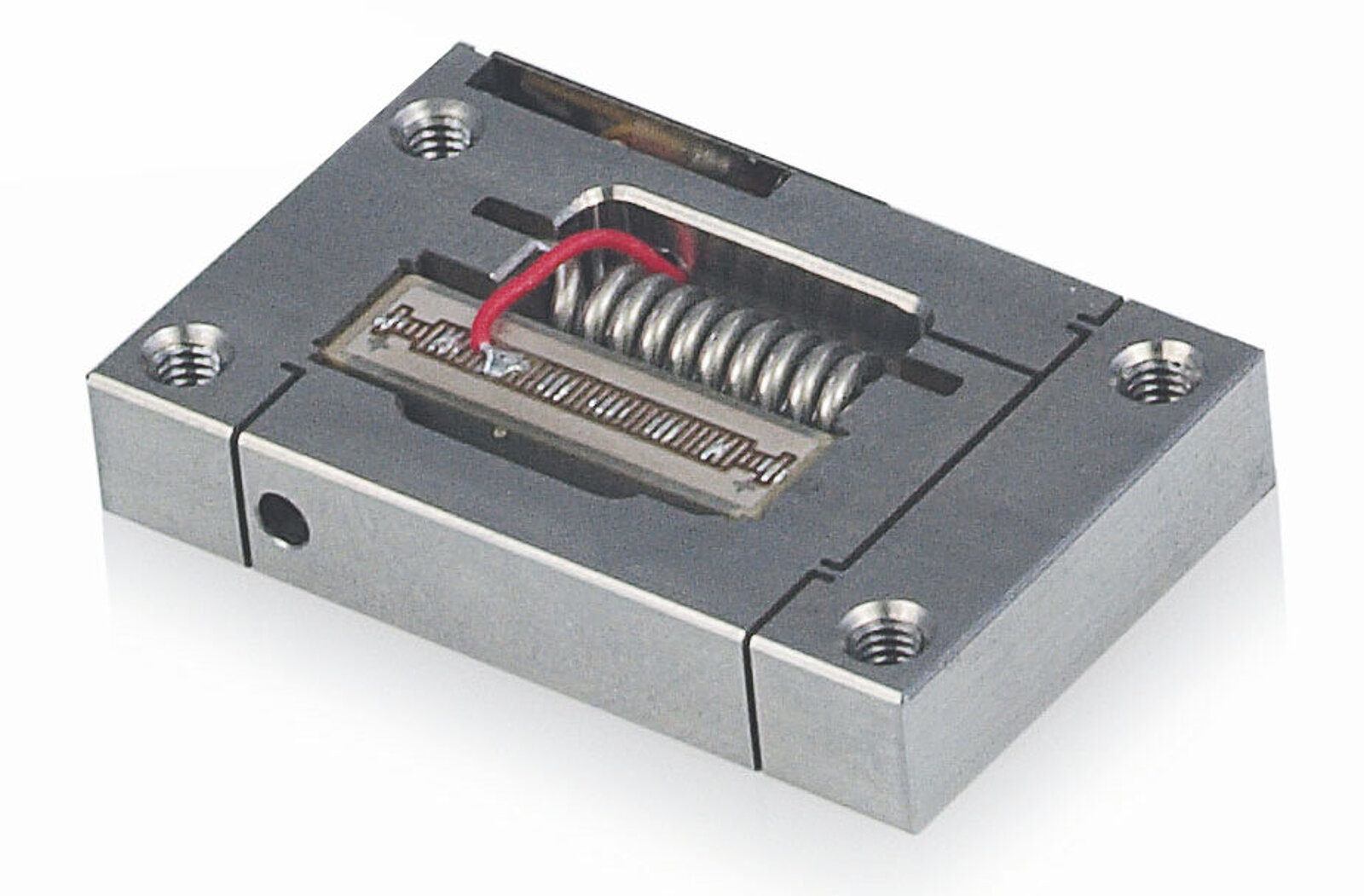

P-603 价格实惠的PiezoMove线性促动器

无摩擦导向,行程达0.5 毫米

P-604 紧凑型PiezoMove线性促动器

价格实惠,具有300 微米的行程

紧凑型促动器

施加预载的PICMA®压电陶瓷线性促动器

对精度和力的生成都具有很高要求的高度动态应用尤其见于精密机械工程、材料加工、材料成型和振动的有源补偿之中。我司可提供用于低至10-9 hPa的真空和极高或极低工作温度的设计。

亚毫秒级的响应时间和亚纳米级的分辨率
可提供带SGS定位的版本
可提供防水版本
施加预载的PICMA®压电陶瓷线性促动器

施加预载的PICMA®压电陶瓷线性促动器

带全瓷绝缘的多层压电陶瓷促动器

高负载促动器

施加预载的紧凑型PICA压电陶瓷线性促动器

对精度和力的生成都具有很高要求的高度动态应用尤其见于精密机械工程、材料加工、材料成型和振动的有源补偿之中。我司可提供用于低至10-9hPa的真空和极高或极低工作温度的设计。

亚毫秒级的响应时间和亚纳米级的分辨率
带多种尾端件的紧凑型不锈钢装载盒
可提供带SGS定位的版本

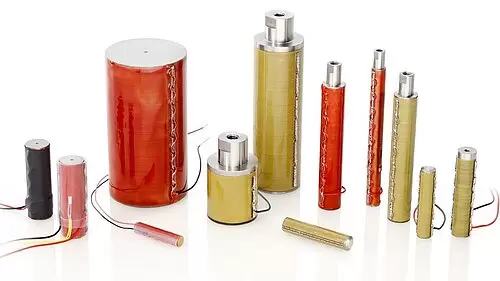

PICA压电堆叠促动器

Stack、Power和Thru

PICMA®弯曲元多层促动器

带位置传感器

双压电晶片元件设计,对称转换
亚毫秒级的响应时间和亚纳米级的分辨率
易于集成

运动控制器和放大器

PI提供从盒装数字运动控制器到OEM印刷电路板等一系列用于控制集成式压电陶瓷促动器的产品。



哪种电子驱动设备
适用?
不带传感器的PiezoMove® / PICMA®
U <120 V
不带传感器的PICA
U <1000 V
PiezoMove® /带应变片传感器的PICMA®带应变片传感器的PICA
中等动态,
中等负载
>> E-836
>> E-610
E-420>> E-610
>> E-625
E-420

中等动态,
中等负载,
大批量

>> E-831>> E-462--
快速切换应用>> E-617
>> E-618
>> E-506
>> E-482>> E-500>> E-481
高负载
(>100 kg)
-E-420-E-420



用于PICMA® Stack/Chip多层促动器的驱动器和控制器

用于 >> PICMA®多层压电陶瓷促动器的压电陶瓷放大器可输出高达130V的电压。
输出电流强度高的放大器可利用很低的功率实现促动器的动态操作和精准定位。

用于PICA Stack/Power/Thru促动器的驱动器和控制器

用于>> PICA促动器的压电陶瓷放大器可提供高达1100V范围的电压,该电压可作为单极或双极电压。输出电流强度高的放大器可利用很低的功率实现促动器的动态操作和精准定位。

更多技术信息
