L-220 V6 High-Resolution Linear Actuator Suitable for Vacuum

适用于高循环次数

L-220 V6 High-Resolution Linear Actuator Suitable for Vacuum
产品描述 规格 下载 报价/订购

参考级线性驱动器

结合高精度、较大的力和高动态。高性能且低振动的两相步进电机可通过其齿轮比率在不带位置控制的情况下实现精确定位。

高品质组件

滚珠丝杠可实现平稳均匀的进给。不可旋转的尾端件可实现均匀运动,防止接触点处的摆动、力矩和磨损。包含平面和球面尾端件实现力的解耦。非接触式限位开关可保护机械部件。方向感应参考点开关支持自动化应用。

减少除气,特别是在真空环境中使用时

最值得注意的是,对于导轨和传动螺杆的润滑,使用具有特别低除气的材料。因此,可承受温度高达80摄氏度。通过对PI V6真空等级的这一和其他修改,此定位器可以使用高达10-6百帕。

应用领域

真空室。研究. 高能束线设备. 显微镜. 电子元件组装和检验.

规格

数据表

数据表L-220 V

版本/日期
2020-04-23
版本/日期
2020-04-23
版本/日期
2021-01-15
文件语言
pdf - 270 KB
pdf - 272 KB
pdf - 365 KB

下载

数据表

数据表

数据表L-220 V

版本/日期
2020-04-23
版本/日期
2020-04-23
版本/日期
2021-01-15
文件语言
pdf - 270 KB
pdf - 272 KB
pdf - 365 KB

文件

文件

User Manual L220T0020

L-220.02A200V6 Precision linear actuator with stepper drive and gear for vacuum applications (1 E-6 hPa)
版本/日期
2020-06-26
文件语言 English
Request download link

3D模型

3D模型

3-D模型L-220.02A200V6

版本/日期
2020-04-24
Request download link

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

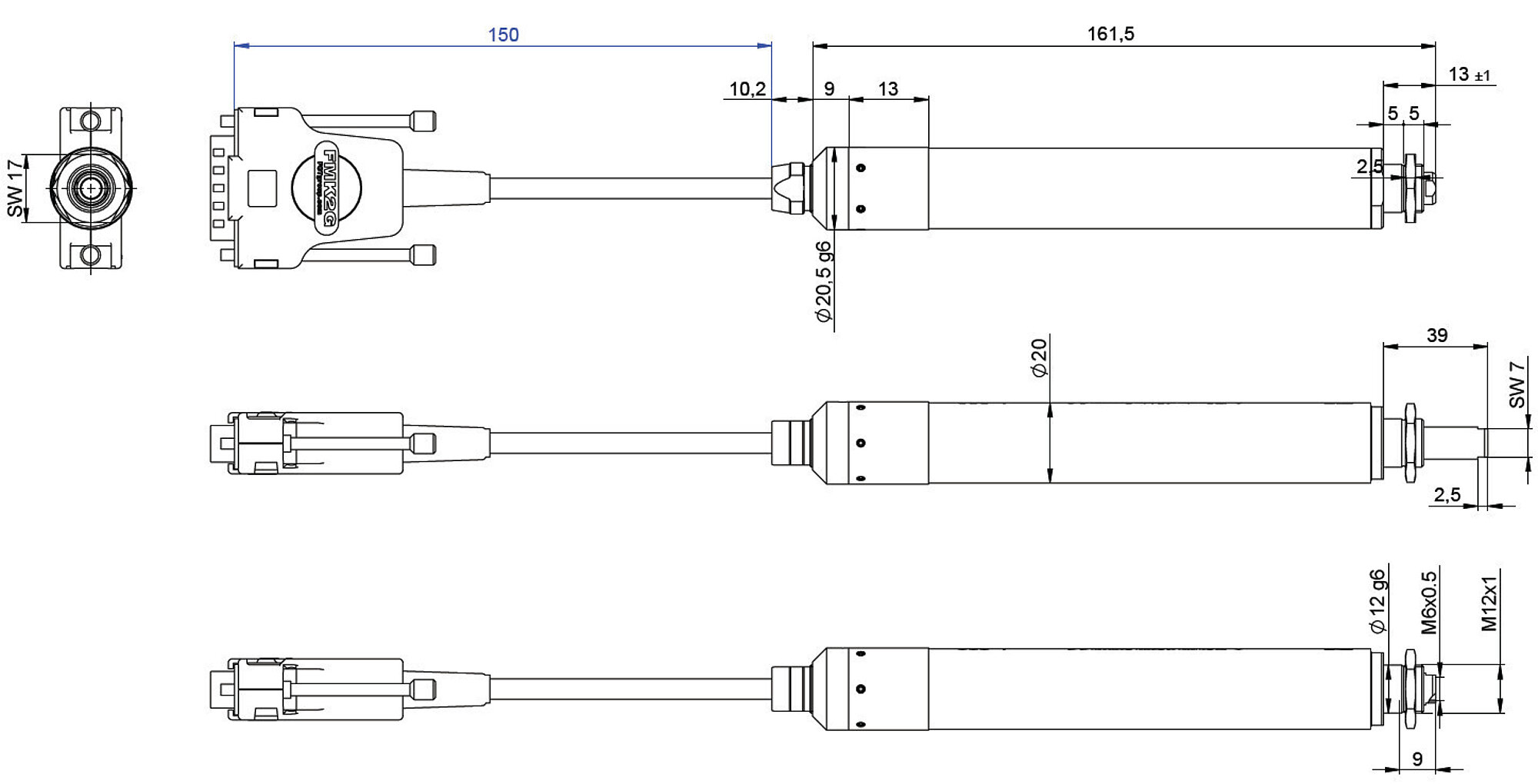

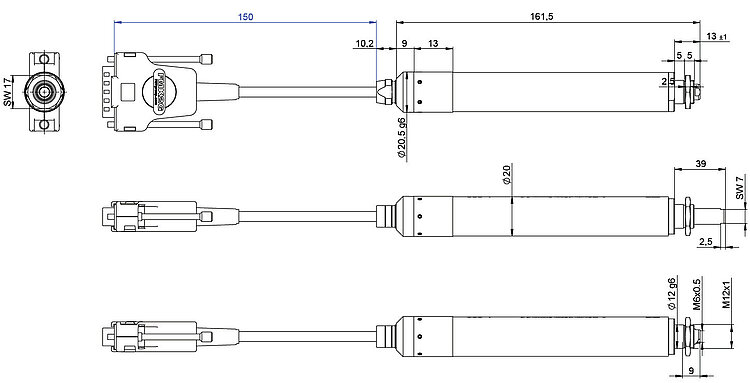

L-220.02A200V6
高分辨率线性促动器,步进电机带减速齿轮,26毫米(1英寸)行程,霍尔效应限位开关,真空兼容至10-6百帕

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

应用

IsoView Light Sheet Microscope

IsoView Light Sheet Microscope


了解更多
Flamingo光片荧光显微镜

Flamingo光片荧光显微镜

光片荧光显微镜(LSFM)亦称为单平面照明显微镜(SPIM),是一种可进行温和活体成像的非常强大的显微镜技术,因此可实现较低的光毒性和快速的图像采集。
了解更多
全内反射荧光显微术(TIRFM)的定位解决方案

全内反射荧光显微术(TIRFM)的定位解决方案

线性平台在TIRF显微镜中调整激光束。样本的精密定位可通过组合两个XY位移平台来实现。
了解更多
DESY-XYZ-Stage-Granite

X-射线扫描显微镜

PETRA III 处的硬X-射线微米/纳米探针光束线P06采用不同的X-射线技术可提供先进的可视化,空间分辨率达微米/纳米级。
了解更多
PI-X-Ray-Transmission-Microscope

软X-射线透射

伯克利先进光源(ALS)处的光束线6.1.2 (XM-1)专用于X-射线显微术和纳米尺度磁性的研究。
了解更多
[Translate to Chinese:] Light Microscope

光学显微镜

开发了荧光显微镜,其允许对极小样品进行非破坏性分析。
了解更多

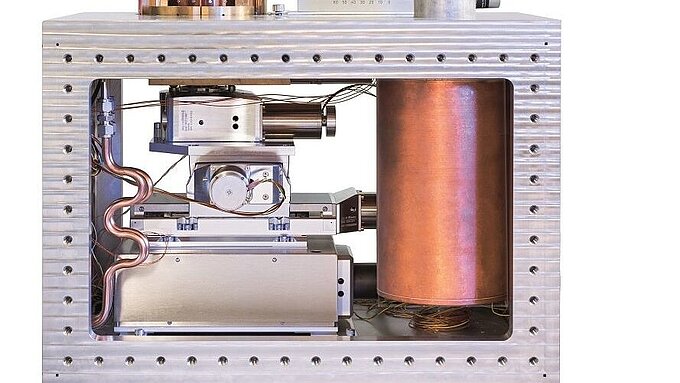

PI-Tomography-Stage

低温样本

X-射线断层成像平台的装置位于DESY(德国)PETRA III的P06光束线处,可用于研究需要冷却和真空环境的样本。
了解更多

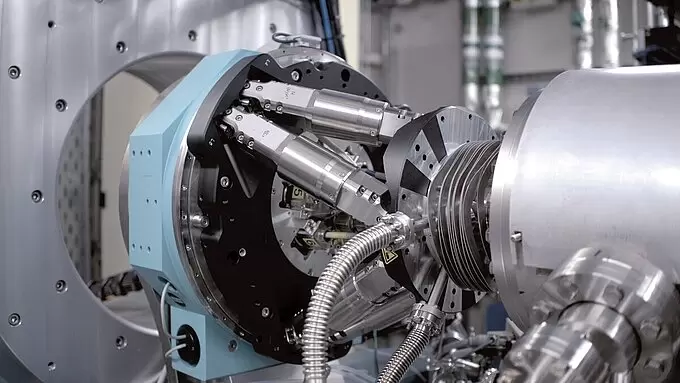

Diamond-Light-Source-Beamline-I07

样本调整

在英国的钻石光源处,光束线I07是一条高分辨率X-射线衍射光束线,用于研究不同环境条件下的表面和界面的结构。
了解更多
显微CT的定位

显微CT的定位

BAMline旨在用于X-射线荧光分析、微计算机断层扫描技术、X-射线形貌术、检测器标定和反射测量术。
了解更多

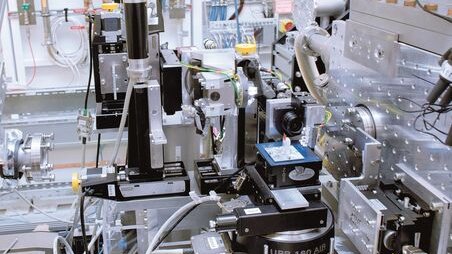

[Translate to Chinese:] Tomography and Holography

断层扫描和全息摄影

断层扫描和全息摄影端站内部的样品定位装置。
了解更多

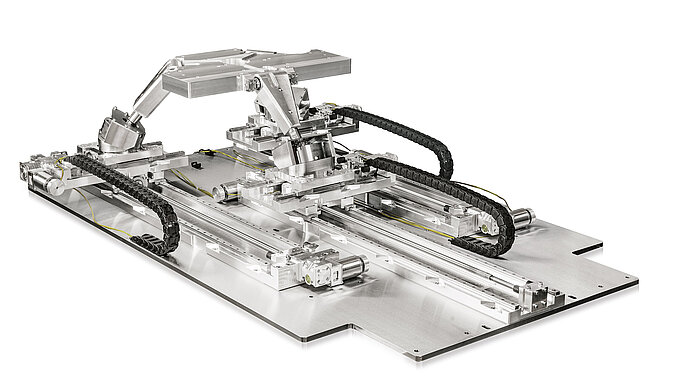

system for beam preparation

多轴光束制备


了解更多

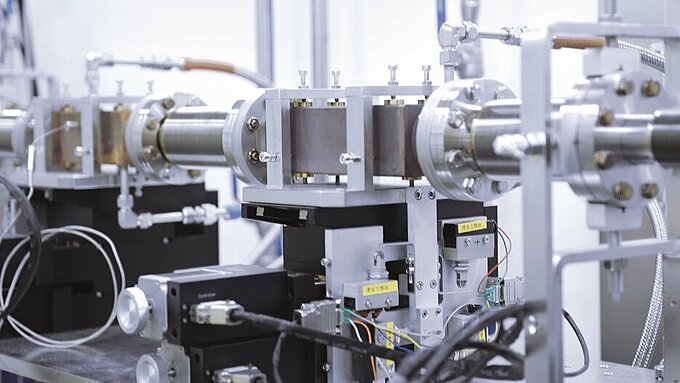

SSRF-Photon-Delivery-System

狭缝控制

在位于上海的上海光源同步辐射装置(SSRF),XZ定位系统控制X-射线狭缝。
了解更多
[Translate to Chinese:] Optics Hutch Instrumentation

光学仪器箱

在德国汉堡的DESY装置上,P05成像光束线由HZG操作。
了解更多

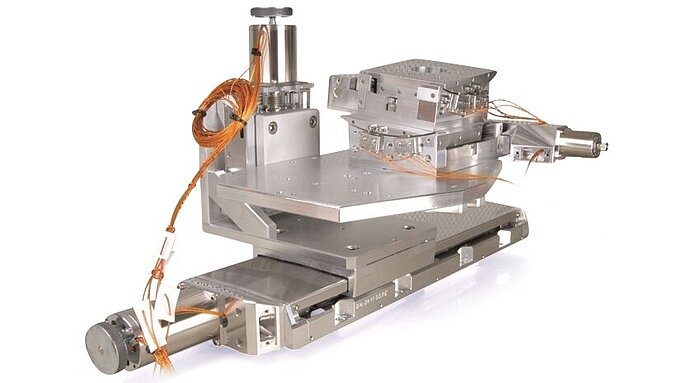

PI-4-Axis-Positioning

长期定位

10-7百帕下具有高精度,瑞士光源(SLS)处的光束线实验。
了解更多

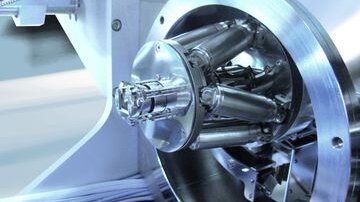

SURFACE Sample Manipulator

高真空定位

Investigation of the structural properties of thin films under high-vacuum conditions.
了解更多
PI-Vacuum-Chamber-PI-Hexapod

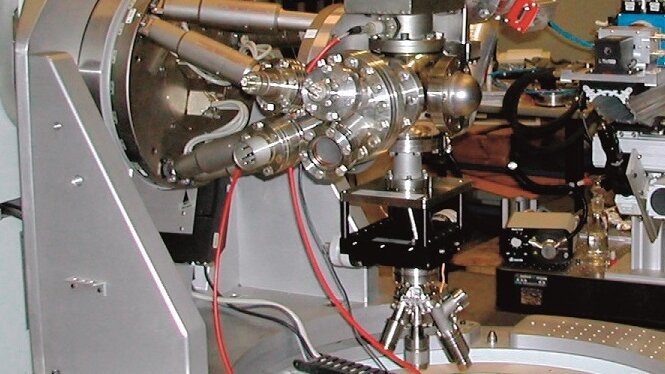

真空室

为X-射线衍射实验定位真空室
了解更多

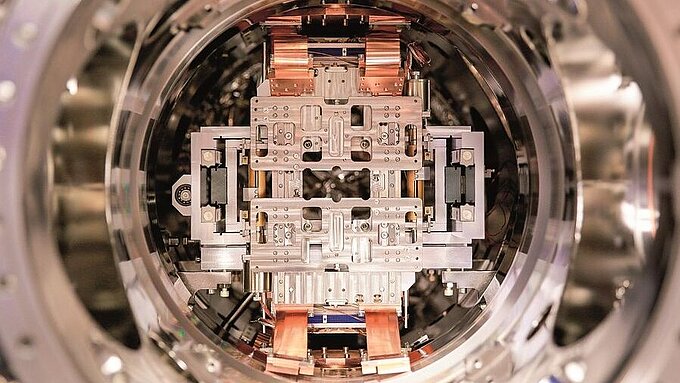

X-射线检测器的定位

X-射线检测器的定位

LCLS产生超高亮度的同步辐射。
了解更多

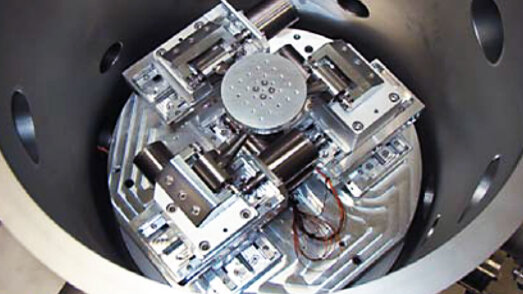

Cryo Sample Positioning with SpaceFAB

高真空中的样本定位

高真空中的样本操纵器
了解更多
X射线分层摄影的定位

X射线分层摄影的定位

扁平、扩展对象的高精度空间定位
了解更多
Nanotomography sample positioning

纳米断层扫描

在德国汉堡的DESY研究中心的X-射线光源PETRA III上,运行着成像光束线P05。
了解更多

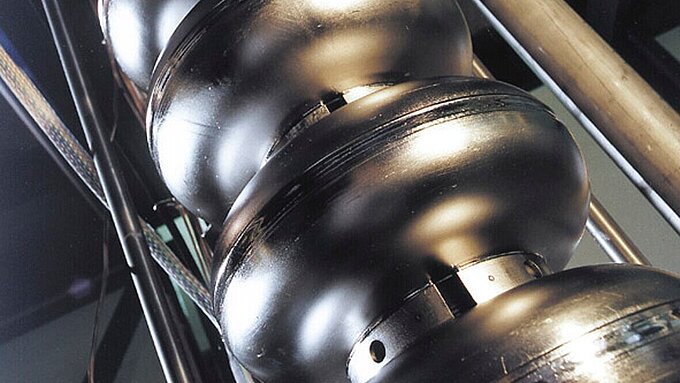

加速器技术

加速器技术

XFEL加速器结构中洛伦兹力的动态补偿:DESY(德国电子同步加速器)的粒子加速器XFEL采用基于超导加速结构(也称谐振器或共振腔)的加速技术。
了解更多
高能束线设备

高能束线设备

科学实验本身就具有挑战性,而光束线X-射线实验就更为特殊,但对精密设备的需求却是普遍的。
了解更多
共聚焦显微镜

共聚焦显微镜

共聚焦显微镜通过聚焦面移动来检测样本表面的结构,例如用于皮肤病检测。
了解更多
高分辨率三维表面检测

白光干涉测量

将高分辨率照相系统与白光干涉测量法完美结合,实现微微米分辨率的3-D表面检测。
3-D表面检测的镜头定位
用于质量控制的高速显微镜

高速显微镜

在原子力显微镜中,试片在AFM扫描器上通过压电陶瓷扫描台实现定位,因此该扫描台具有非常关键的作用。
了解更多
原子力显微镜的AFM扫描器

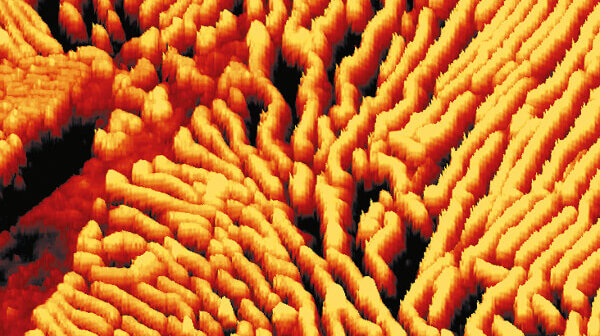

原子力显微镜
