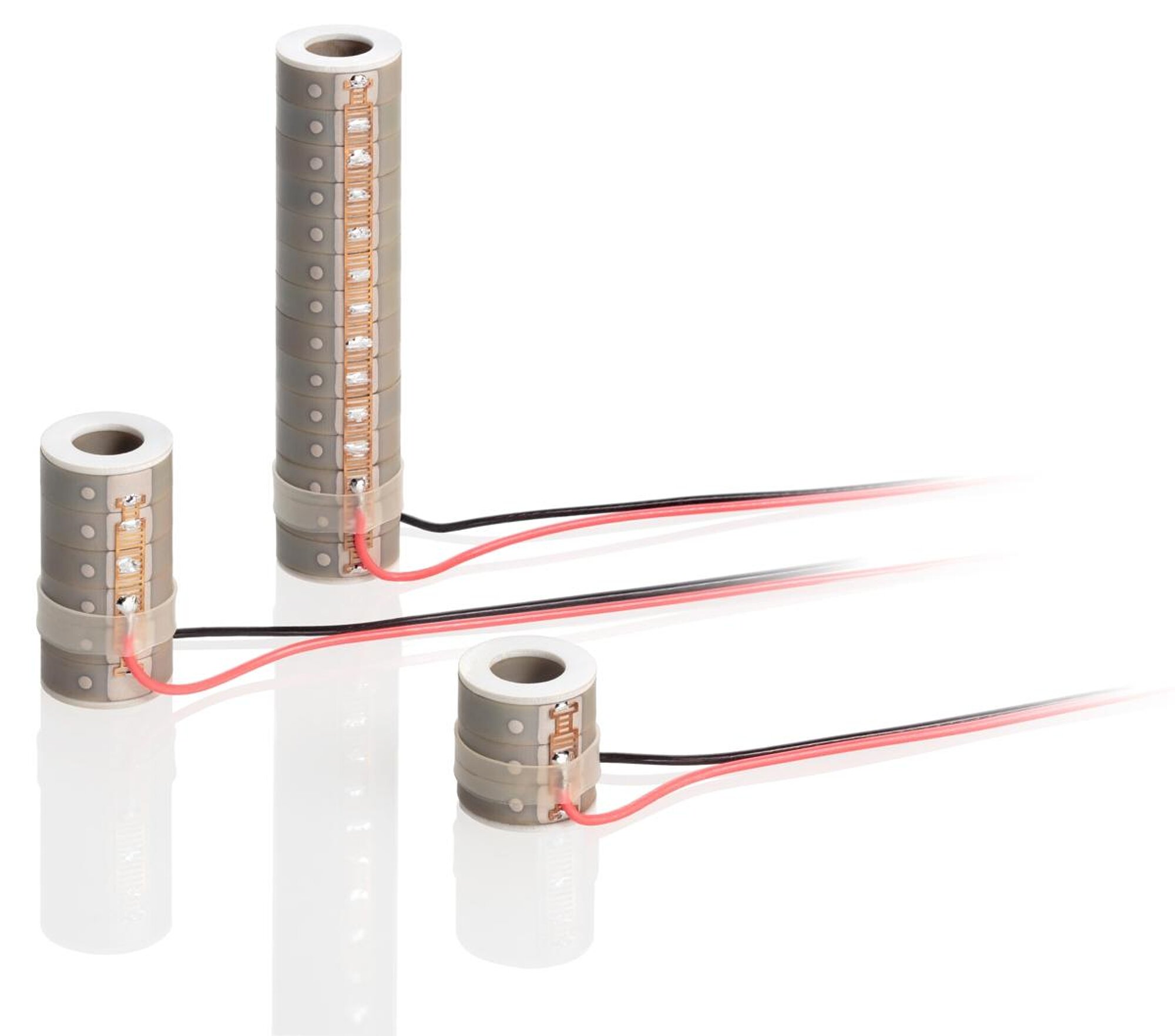

P-080 PICMA® Stack多层环状促动器

带内孔

内孔用于预载或在光学应用中作为孔径使用
超长使用寿命
非常适用于动态操作
微秒级响应
亚纳米级分辨率

报价/订购

弹性行程高达30微米。环状横截面，易于集成。

超高真空兼容至10^-9百帕，无排气，耐高温

工作电压低，为-20至100伏。陶瓷绝缘。高可靠性和长使用寿命

各种高度，可按照客户需求轻松安装。多种形状。精密地面端板可减小公差

工业和科研。用于激光调谐、微喷射、生命科学

下载数据表转到规格报价/订购

数据表

版本/日期

2023-12-13

pdf - 387 KB

版本/日期

2023-12-13

pdf - 392 KB

下载

初步数据	P-080.311	P-080.341	P-080.391

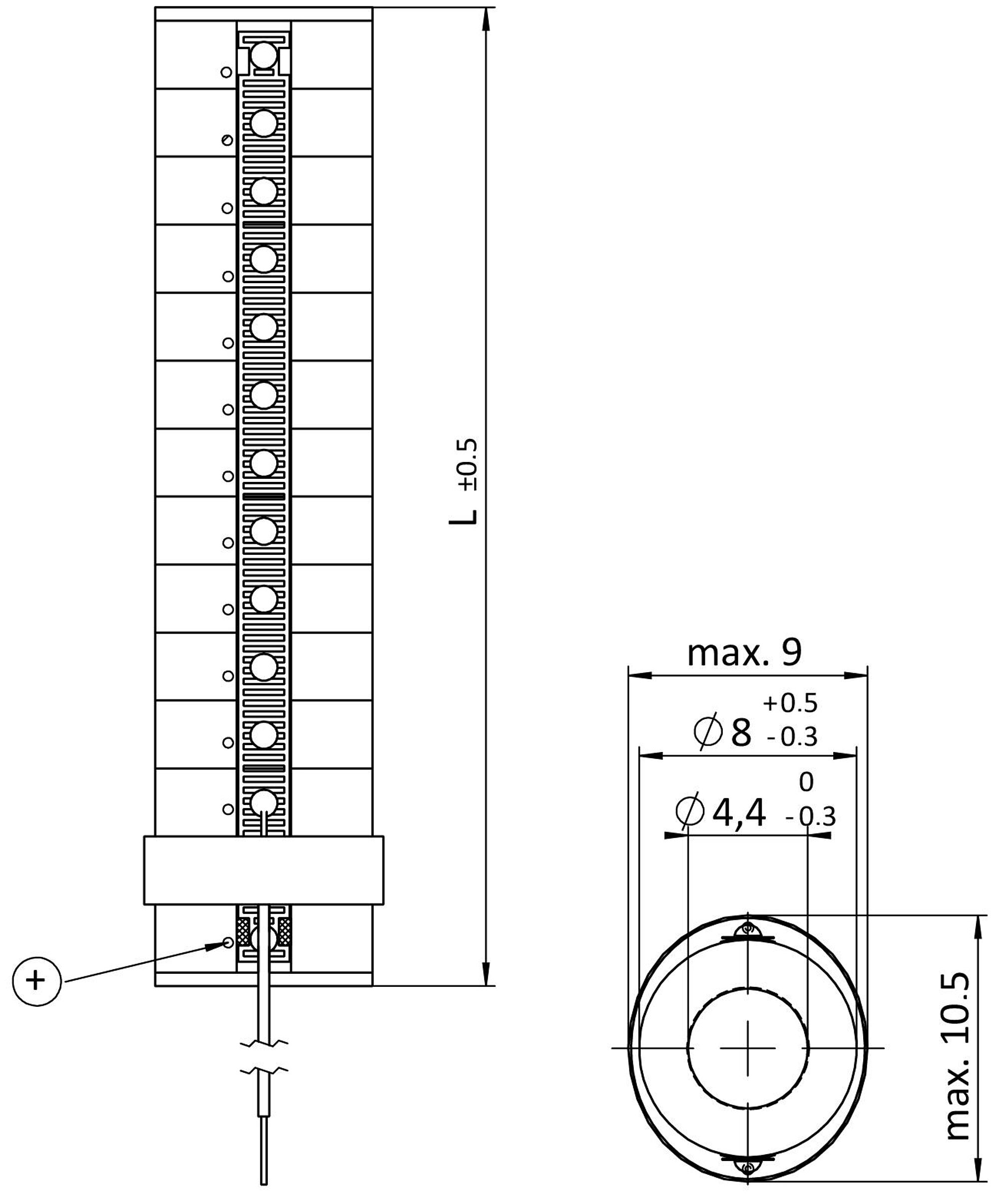

尺寸外径 × 内径 × 长	8 × 4.5 × 8.5	8 × 4.5 × 16	8 × 4.5 × 36	毫米
标称行程	5.5 ± 20 %	11 ± 20 %	25 ±10 %	微米
阻滞力	800	825	850	牛
刚度	145	75	34	牛/微米
电容	0.86	1.7	4.0	微法
谐振频率	135 ±20 %	85 ±20 %	40 ±20 %	千赫兹

所有数据为0至100伏时的数值。

标准连接：聚四氟乙烯绝缘绞线，100毫米，美国线规为30（直径为0.61毫米）。若需要选配不带导线的可软焊触点，请将订购编号扩展号改为0。

压电陶瓷型PIC252。陶瓷端板由铝制成₂O₃.

动态操作的推荐预载：15兆帕。

恒力的最大预载：30兆帕。

轴向谐振频率：1伏_峰峰、空载、夹钳松开时测量。单侧夹紧时数值减半。

电容：公差为±20%，1伏_峰峰、1千赫兹、室温下测量。

工作电压：-20至100伏。

工作温度范围：-40至150摄氏度。

询问定制设计！

下载数据表转到下载报价/订购

数据表

版本/日期

2023-12-13

pdf - 387 KB

版本/日期

2023-12-13

pdf - 392 KB

下载

文件

P-882 – P-888 PICMA®堆叠型多层压电陶瓷促动器、P-080 PICMA®带内孔的堆叠型多层环状促动器、P-088 PICMA®堆叠型多层压电陶瓷促动器、圆形截面

版本/日期

1.1.0 2021-09-27

pdf - 3 MB

版本/日期

1.1.0 2021-09-27

pdf - 3 MB

文件

PICMA®多层压电促动器P-080、P-88x、PD0xx、PD410、PL0xx、PL1xx、PICMA®板叠、PICMA®芯片、PICMA®弯曲机

版本/日期

3.1.0 09/2024

pdf - 136 KB

版本/日期

3.1.0 09/2024

pdf - 138 KB

下载

报价/订购

Ask for a free quote on quantities required, prices, and lead times or describe your desired modification.

P-080.310

PICMA^® Stack multilayer ring actuator; PICMA^® piezo actuator drive; 5.5 µm travel range (open loop); 8 mm × 4.4 mm × 8.5 mm (OD × ID × L); 800 N feed force; vacuum-compatible to 10^-9 hPa; solderable contacts

Add to quote list Remove from quote list

P-080.311

PICMA^® Stack multilayer ring actuator; PICMA^® piezo actuator drive; 5.5 µm travel range (open loop); 8 mm × 4.4 mm × 8.5 mm (OD × ID × L); 800 N feed force; vacuum-compatible to 10^-9 hPa; connecting wires, PTFE-insulated, AWG 30, Ø 0.61 mm; cable length 0.1 m

Add to quote list Remove from quote list

P-080.340

PICMA^® Stack multilayer ring actuator; PICMA^® piezo actuator drive; 11 µm travel range (open loop); 8 mm × 4.4 mm × 16 mm (OD × ID × L); 825 N feed force; vacuum-compatible to 10^-9 hPa; solderable contacts

Add to quote list Remove from quote list

P-080.341

PICMA^® Stack multilayer ring actuator; PICMA^® piezo actuator drive; 11 µm travel range (open loop); 8 mm × 4.4 mm × 16 mm (OD × ID × L); 825 N feed force; vacuum-compatible to 10^-9 hPa; connecting wires, PTFE-insulated, AWG 30, Ø 0.61 mm; cable length 0.1 m

Add to quote list Remove from quote list

P-080.390

PICMA^® Stack multilayer ring actuator; PICMA^® piezo actuator drive; 25 µm travel range (open loop); 8 mm × 4.4 mm × 36 mm (OD × ID × L); 850 N feed force; vacuum-compatible to 10^-9 hPa; solderable contacts

Add to quote list Remove from quote list

P-080.391

PICMA^® Stack multilayer ring actuator; PICMA^® piezo actuator drive; 25 µm travel range (open loop); 8 mm × 4.4 mm × 36 mm (OD × ID × L); 850 N feed force; vacuum-compatible to 10^-9 hPa; connecting wires, PTFE-insulated, AWG 30, Ø 0.61 mm; cable length 0.1 m

Add to quote list Remove from quote list

Ask for custom design Go to quote list
