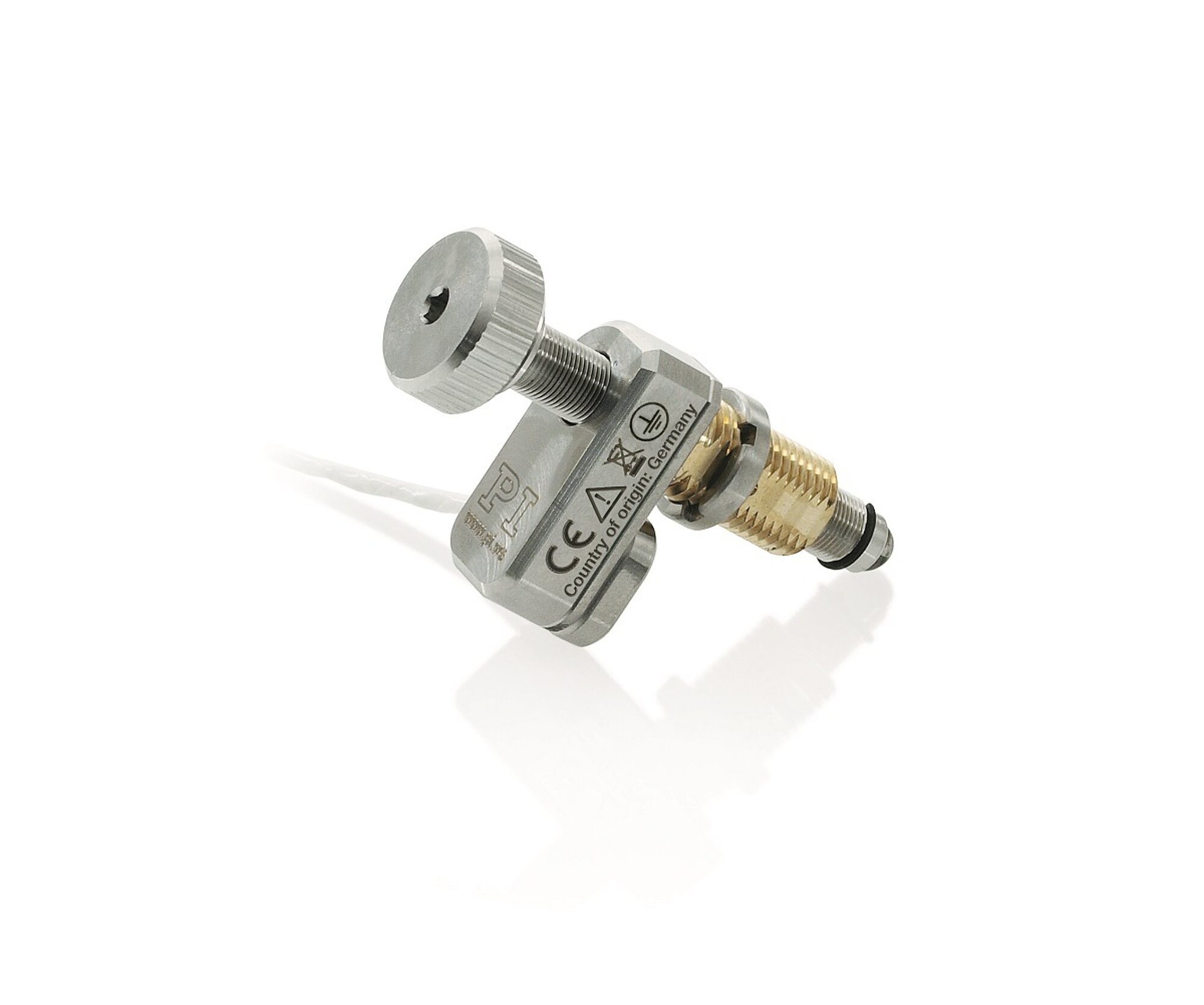

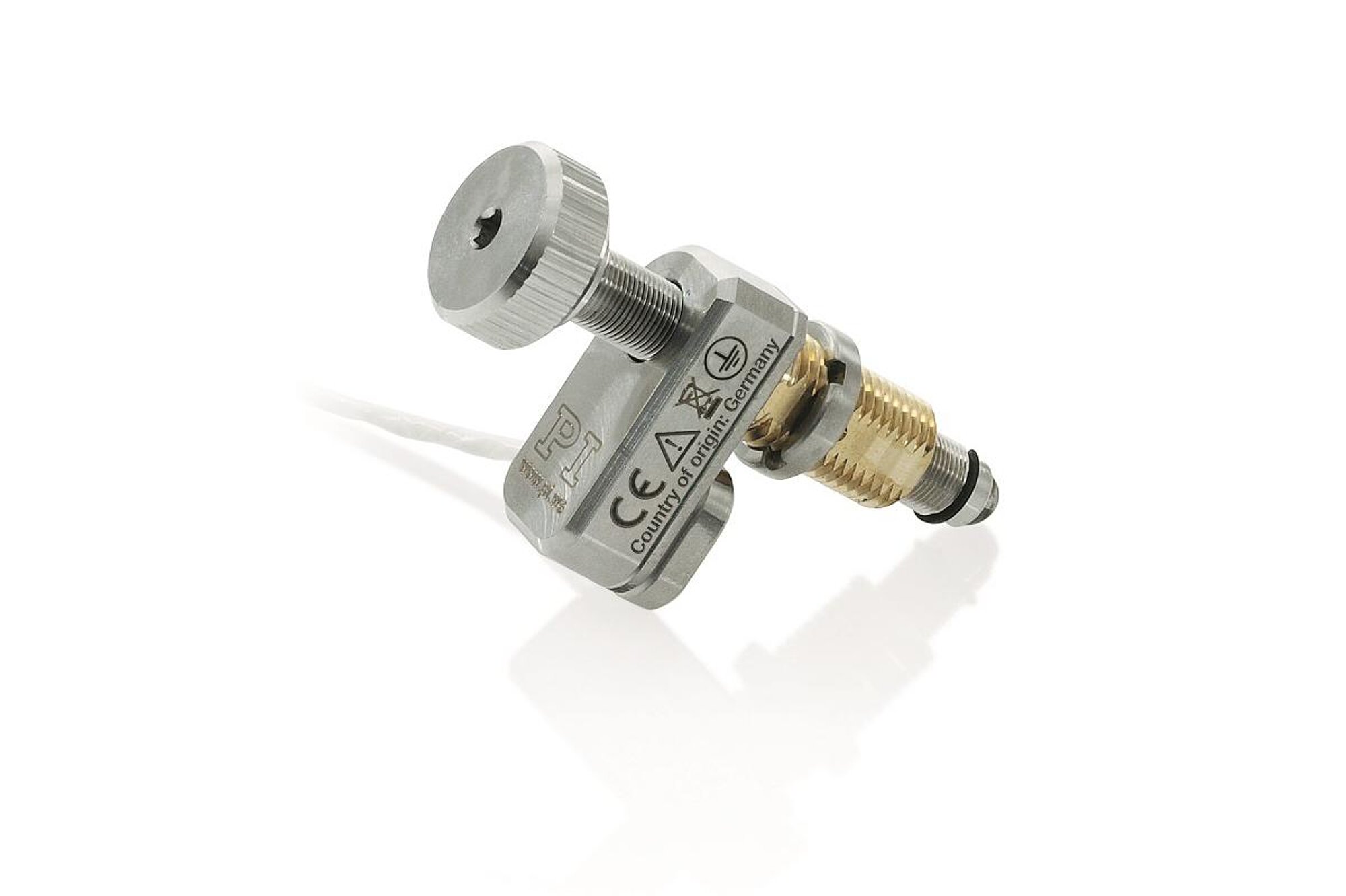

N-470.V • N-470.U PiezoMike线性促动器

最小尺寸，较大的力，稳定定位，真空达10^-9百帕

保持力>100 牛
步长 20 nm
行程7.5 毫米至26毫米
紧凑型设计
馈通力 22 N
使用寿命>10亿步

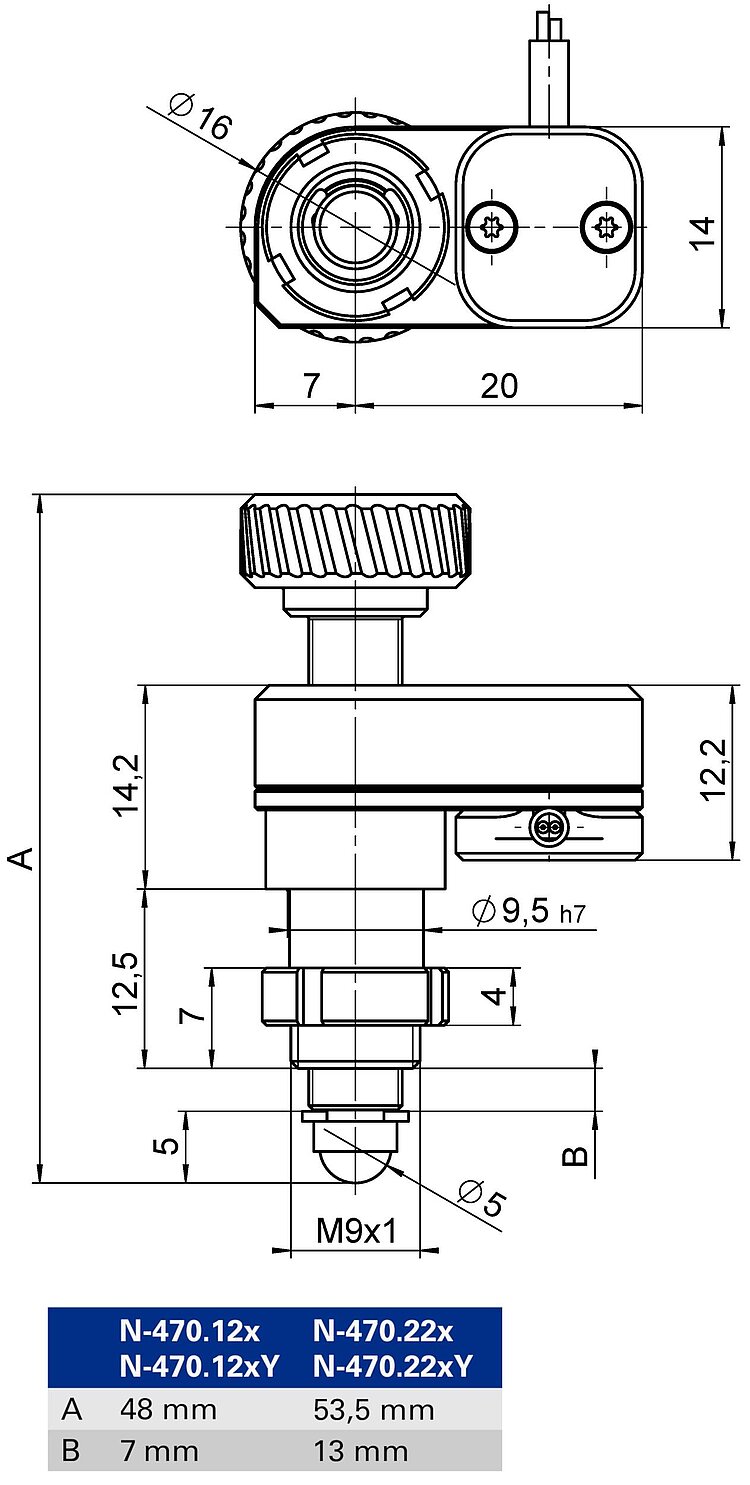

N-470 with clamping shank, dimensions in mm. Note that a comma is used in the drawings instead of a decimal point.

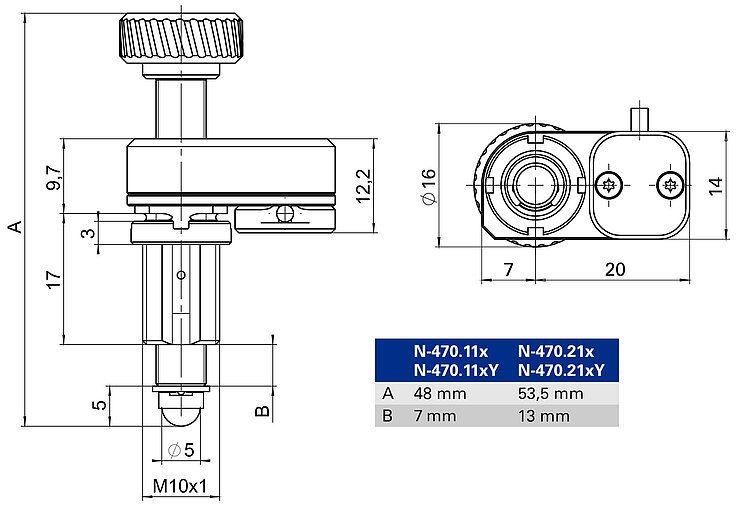

N-470 with mounting thread, dimensions in mm. Note that a comma is used in the drawings instead of a decimal point.

带压电陶瓷惯性驱动器的线性螺旋式促动器，可实现高分辨率和稳定定位。全步模式中的开环操作。

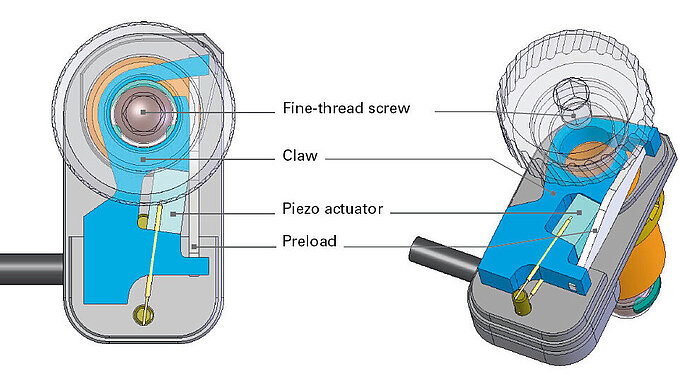

外形紧凑、价格实惠的惯性驱动器原理(粘-滑)。驱动器在静止状态下可自锁，无需电流，且不产生任何热量。其能用较大的力保持住位置。

光程中的稳定校准。长期定位：目标位置上的高稳定性，较长时间停机后仍能可靠启动。通过将压电陶瓷促动器与机械螺纹平移结合后实现高保持力和高分辨率。真空兼容至10^-9百帕。

下载数据表转到规格

数据表

版本/日期

2023-07-13

pdf - 740 KB

版本/日期

2023-07-13

pdf - 744 KB

下载

Select a travel range:

Click inside the table and use your arrow keys to scroll left or right.

	N-470.x1V N-470.x1VY	N-470.x1U N-470.x1UY	N-470.x2V N-470.x2VY	N-470.x2U N-470.x2UY
机械接口	M10×1安装螺纹	M10×1安装螺纹	9.5毫米夹紧螺栓（无螺纹部）	9.5毫米夹紧螺栓（无螺纹部）
压力范围	10^-6百帕	10^-9百帕	10^-6百帕	10^-9百帕

运动和定位	N-470.11x；N-470.11xx N-470.12x；N-470.12xx	N-470.21x；N-470.21xx N-470.22x；N-470.22xx	N-470.41x；N-470.41xx N-470.42x；N-470.42xx	单位
主动轴	X	X	X
行程	7.5	13	26	毫米
步进模式下的最大步长	50	50	50	纳米
典型步长	20	20	20	纳米
最大步进频率	2000	2000	2000	赫兹
全步模式下的最大速度	3.6	3.6	3.6	毫米/分
全步模式下的典型速度	2.4	2.4	2.4	毫米/分

机械特性	N-470.11x；N-470.11xx N-470.12x；N-470.12xx	N-470.21x；N-470.21xx N-470.22x；N-470.22xx	N-470.41x；N-470.41xx N-470.42x；N-470.42xx	单位
运动方向上的刚性	15	15	15	牛/微米
馈通力（主动）	22	22	22	牛
保持力（被动）	>100	>100	>100	牛
允许侧向力	1	1	1	牛

驱动特性	N-470.11x；N-470.11xx N-470.12x；N-470.12xx	N-470.21x；N-470.21xx N-470.22x；N-470.22xx	N-470.41x；N-470.41xx N-470.42x；N-470.42xx	单位
驱动类型	压电电机	压电电机	压电电机
最大工作电压	80	80	80	伏
最大功耗	5	5	5	瓦

其他	N-470.11x；N-470.11xx N-470.12x；N-470.12xx	N-470.21x；N-470.21xx N-470.22x；N-470.22xx	N-470.41x；N-470.41xx N-470.42x；N-470.42xx	单位
工作温度范围	10至40	10至40	10至40	摄氏度
材料	螺栓：不锈钢外壳：不锈钢	螺栓：不锈钢外壳：不锈钢	螺栓：不锈钢外壳：不锈钢
尺寸	14 × 28 × 48	14 × 28 × 53.5	14 × 28 × 68.5	毫米
质量	80	85	95	克
电缆长度/连接器	真空内为1米，绞线；真空外为2米，绞线连接至LEMO 3针	真空内为1米，绞线；真空外为2米，绞线连接至LEMO 3针	真空内为1米，绞线；真空外为2米，绞线连接至LEMO 3针
推荐电控	E-872.401	E-872.401	E-872.401
