62309110-0000
VT-80线性平台，直流电机，宽度为80毫米，行程为25毫米，机械限位开关
VT-80 线性平台
通用基本版本
- 行程为25至300毫米（1至12英寸）
- 低外形设计，同样适用于XY组合
- 最大速度达20毫米/秒
- 负载能力达5千克
- 提供适用于真空的变体

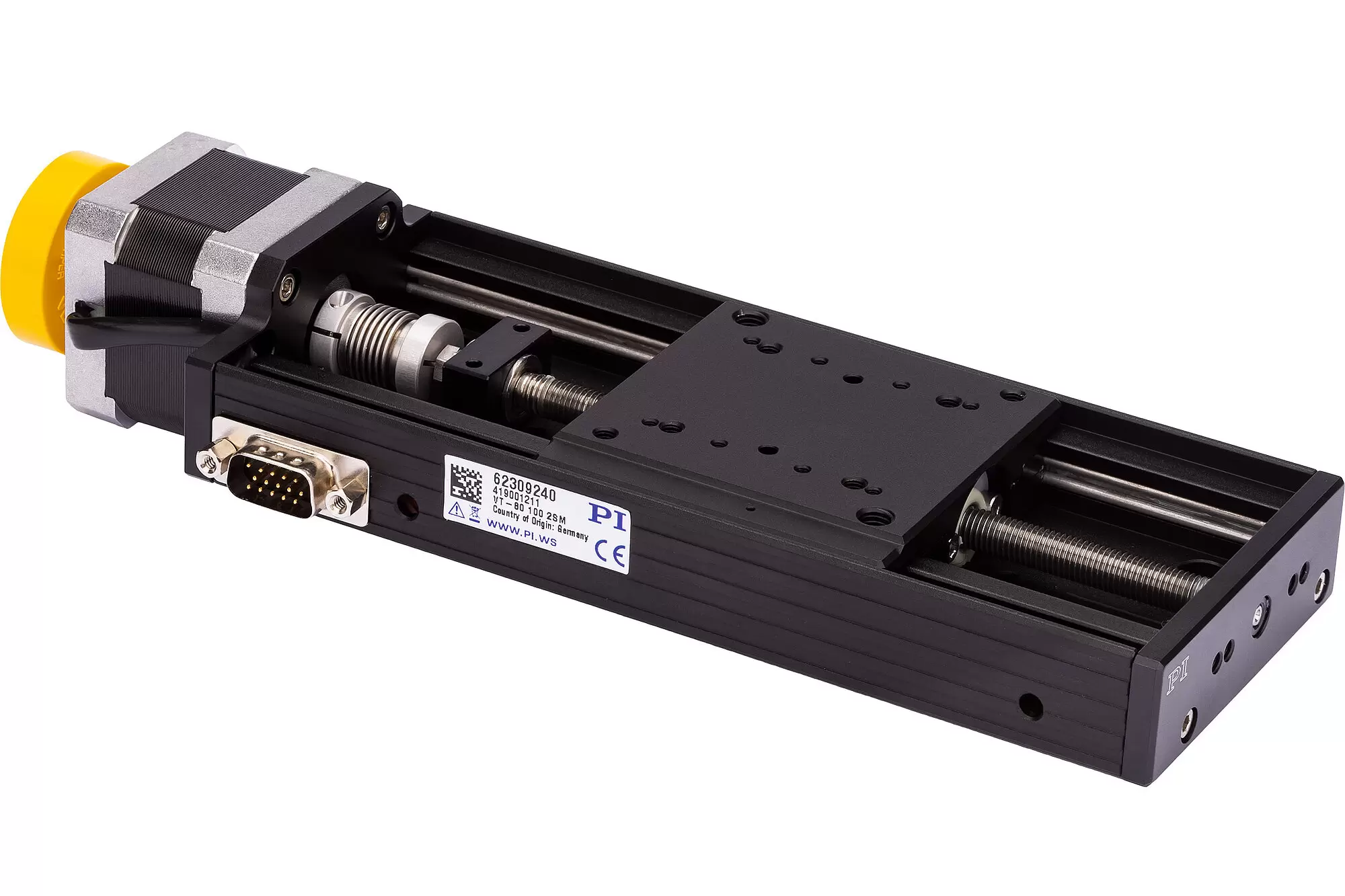

62309240，VT-80行程为100毫米，且带步进电机

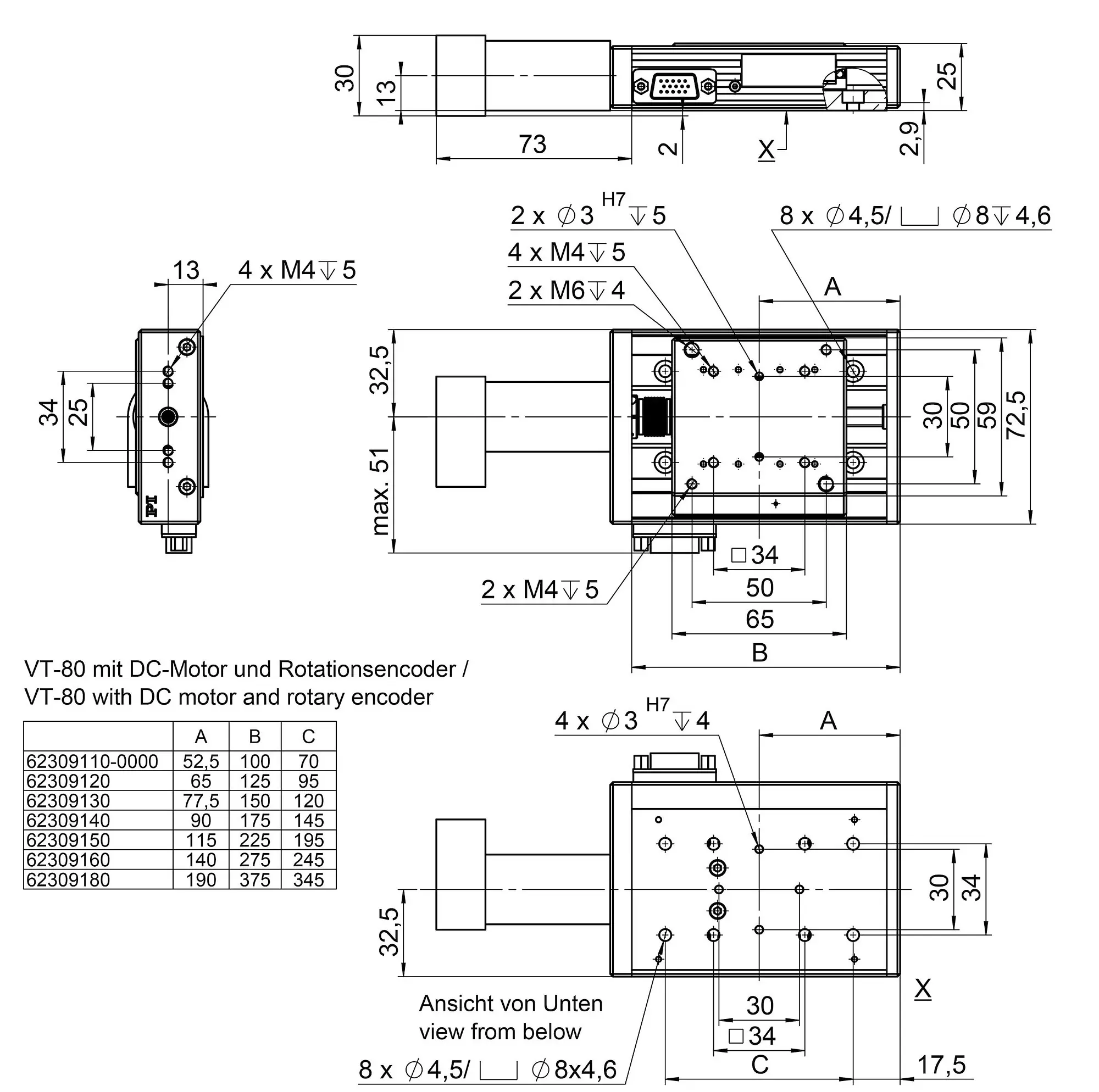

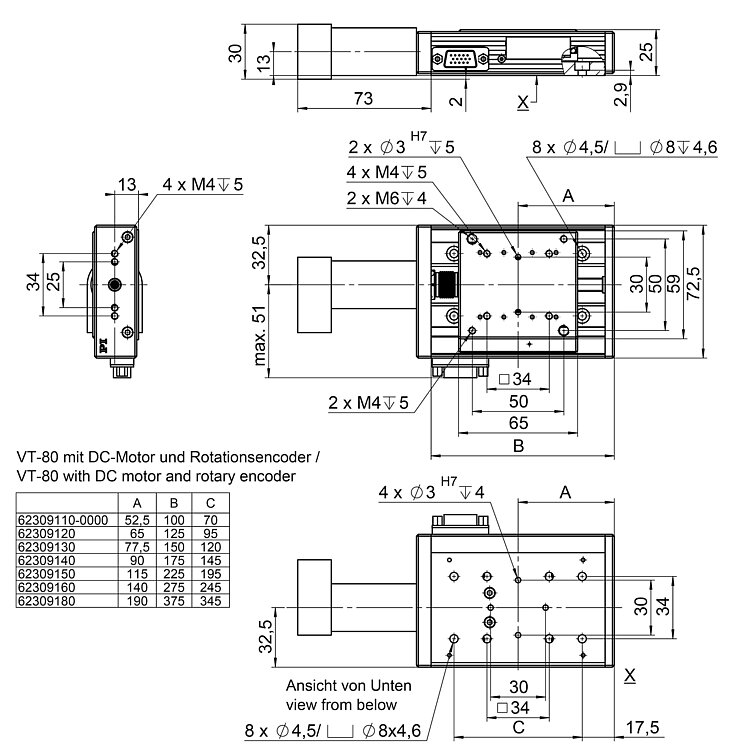

VT-80，直流电机，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

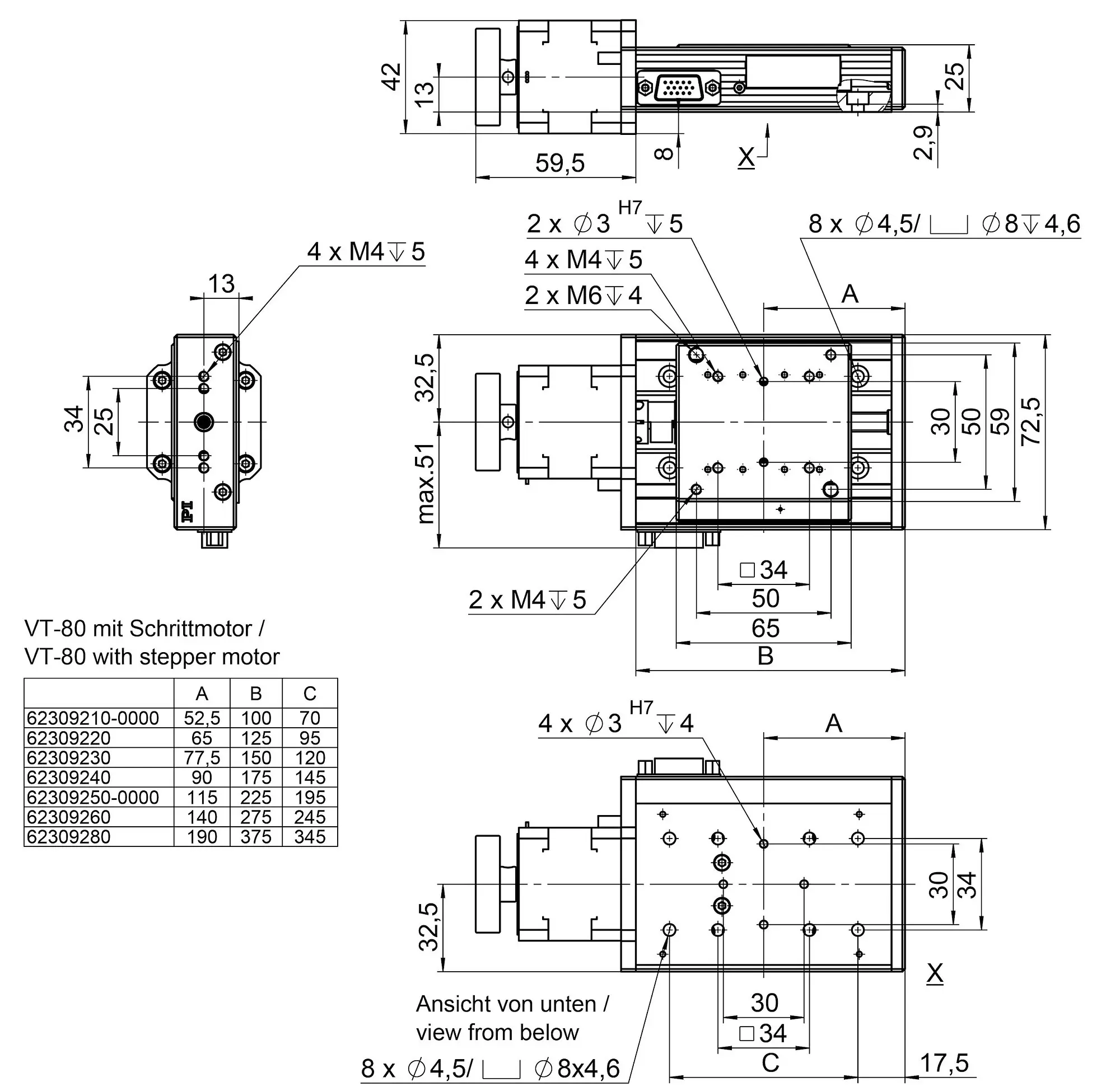

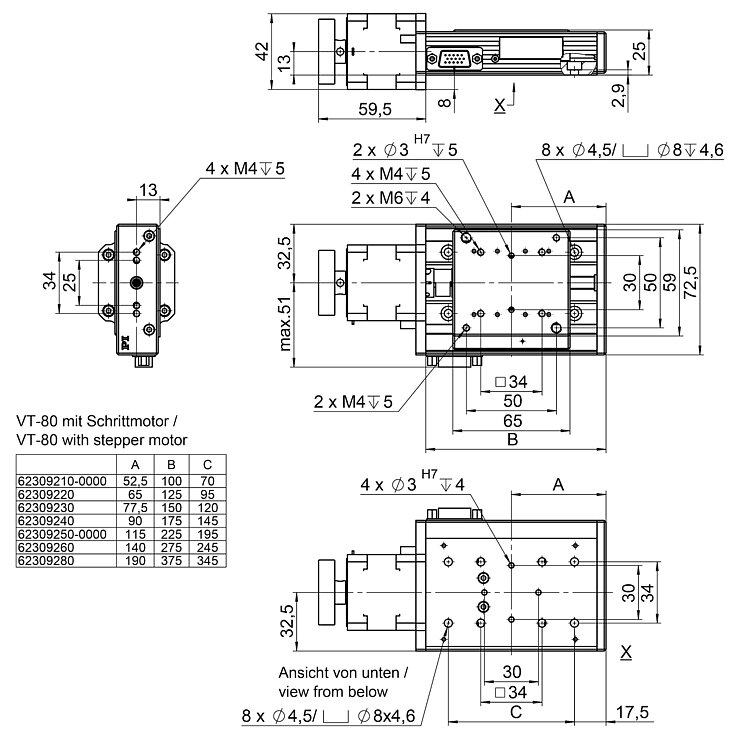

VT-80，步进电机，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

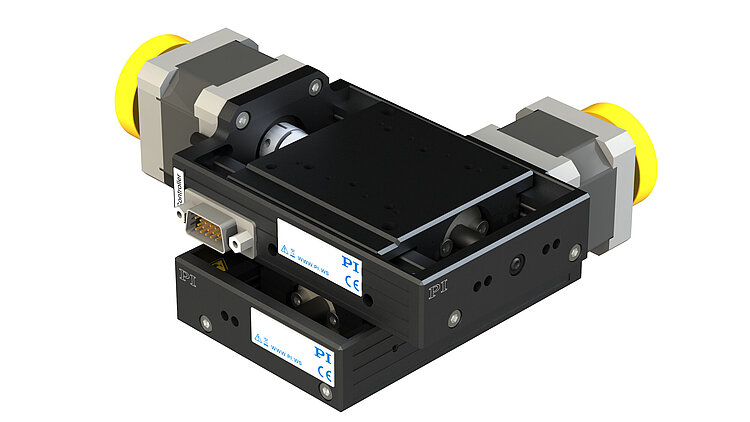

VT-80作为带步进电机的XY线性平台：62309211

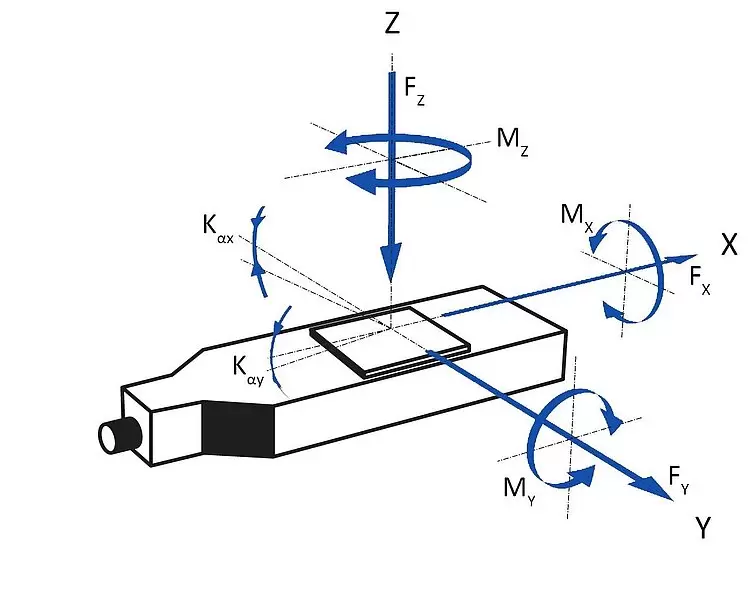

线性平台的轴和力矩方向
VT-80 线性平台
产品描述
规格
下载
报价/订购
规格
规格
运动和定位 | 623091x0 | 623092x0 | 单位 | 公差 |
|---|---|---|---|---|
带直流电机和旋转编码器的线性平台 | 带步进电机的线性平台 | |||
运动轴 | X | X | ||
行程 | 25 / 50 / 75 / 100 / 150 / 200 / 300 | 25 / 50 / 75 / 100 / 150 / 200 / 300 | 毫米 | |
集成传感器 | 旋转编码器，增量式 | – | ||
设计分辨率 | 0.5 | 5（全步） | 微米 | |
传感器分辨率 | 2000 | – | 步/圈 | |
最小位移 | 0.5 | 0.2 | 微米 | 典型值 |
单向重复精度 | 0.8 | 0.4 | 微米 | 典型值 |
双向重复精度 | ±10 | ±10 | 微米 | 典型值 |
俯仰角 | ±100 / ±110 / ±120 / ±130 / ±150 / ±170 / ±210 | ±100 / ±110 / ±120 / ±130 / ±150 / ±170 / ±210 | 微弧度 | 典型值 |
偏转角 | ±150 | ±150 | 微弧度 | 典型值 |
直线度/平面度 | ±8 / ±10 / ±11 / ±12 / ±14 / ±20 / ±35 | ±8 / ±10 / ±11 / ±12 / ±14 / ±20 / ±35 | 微米 | |
最大速度 | 20 | 20 | 毫米/秒 |
其他 | 623091x0 | 623092x0 | 单位 | 公差 |
|---|---|---|---|---|
工作温度范围 | 5至40 | 5至40 | 摄氏度 | |
材料 | 阳极氧化铝 | 阳极氧化铝 | ||
质量 | 0.55 / 0.65 / 0.7 / 0.75 / 0.85 / 0.95 / 1.25 | 0.55 / 0.65 / 0.7 / 0.75 / 0.85 / 0.95 / 1.25 | 千克 | ±5 % |
移动质量 | 0.13 / 0.14 / 0.14 / 0.15 / 0.15 / 0.15 / 0.15 | 0.16 / 0.16 / 0.17 / 0.17 / 0.17 / 0.18 / 0.18 | 千克 | ±5 % |
连接器 | HD D-sub 15（公头） | HD D-sub 15（公头） | ||
推荐控制器 | C-863单轴 C-884（多达6轴） 带C-863.20C885的C-885（多达40轴） ACS模块化控制器 | C-663.12单轴 SMC Hydra（双轴） 带C-663.12C885的C-885（多达20轴） ACS模块化控制器 |
电机和传感器的连接电缆不包含在发货范围内，必须单独下单采购。
下载
产品注解
产品注解
Product Change Notification Stepper Motor VT-80 / DT-80
版本/日期
2022-02-11
pdf - 213 KB
English
数据表
文件
3D模型
3D模型
VT-80 3-D模型
VT-80 3-D模型
版本/日期
2021-03-26
zip - 11 MB
Separate connection cable required for motor and sensor connection respectively.
报价/订购
所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
带直流电机的版本
62309120
VT-80线性平台，直流电机，宽度为80毫米，行程为50毫米，机械限位开关
62309130
VT-80线性平台，直流电机，宽度为80毫米，行程为75毫米，机械限位开关
62309140
VT-80线性平台，直流电机，宽度为80毫米，行程为100毫米，机械限位开关
62309150
VT-80线性平台，直流电机，宽度为80毫米，行程为150毫米，机械限位开关
62309160
VT-80线性平台，直流电机，宽度为80毫米，行程为200毫米，机械限位开关
62309180
VT-80线性平台，直流电机，宽度为80毫米，行程为300毫米，机械限位开关
带步进电机的版本
62309210-0000
VT-80线性平台，步进电机，宽度为80毫米，行程为25毫米，机械限位开关
62309220
VT-80线性平台，步进电机，宽度为80毫米，行程为50毫米，机械限位开关
62309230
VT-80线性平台，步进电机，宽度为80毫米，行程为75毫米，机械限位开关
62309240
VT-80线性平台，步进电机，宽度为80毫米，行程为100毫米，机械限位开关
62309250-0000
VT-80线性平台，步进电机，宽度为80毫米，行程为150毫米，机械限位开关
62309260
VT-80线性平台，步进电机，宽度为80毫米，行程为200毫米，机械限位开关
62309280
VT-80线性平台，步进电机，宽度为80毫米，行程为300毫米，机械限位开关
出厂默认选项，请下单时标明
62309111
VT-80 XY线性平台，直流电机，宽度为80毫米，行程为25毫米，机械限位开关，预装配的两个62309110-0000线性平台的XY组合
62309211
VT-80 XY线性平台，步进电机，宽度为80毫米，行程为25毫米，机械限位开关，预装配的两个62309210-0000线性平台的XY组合
