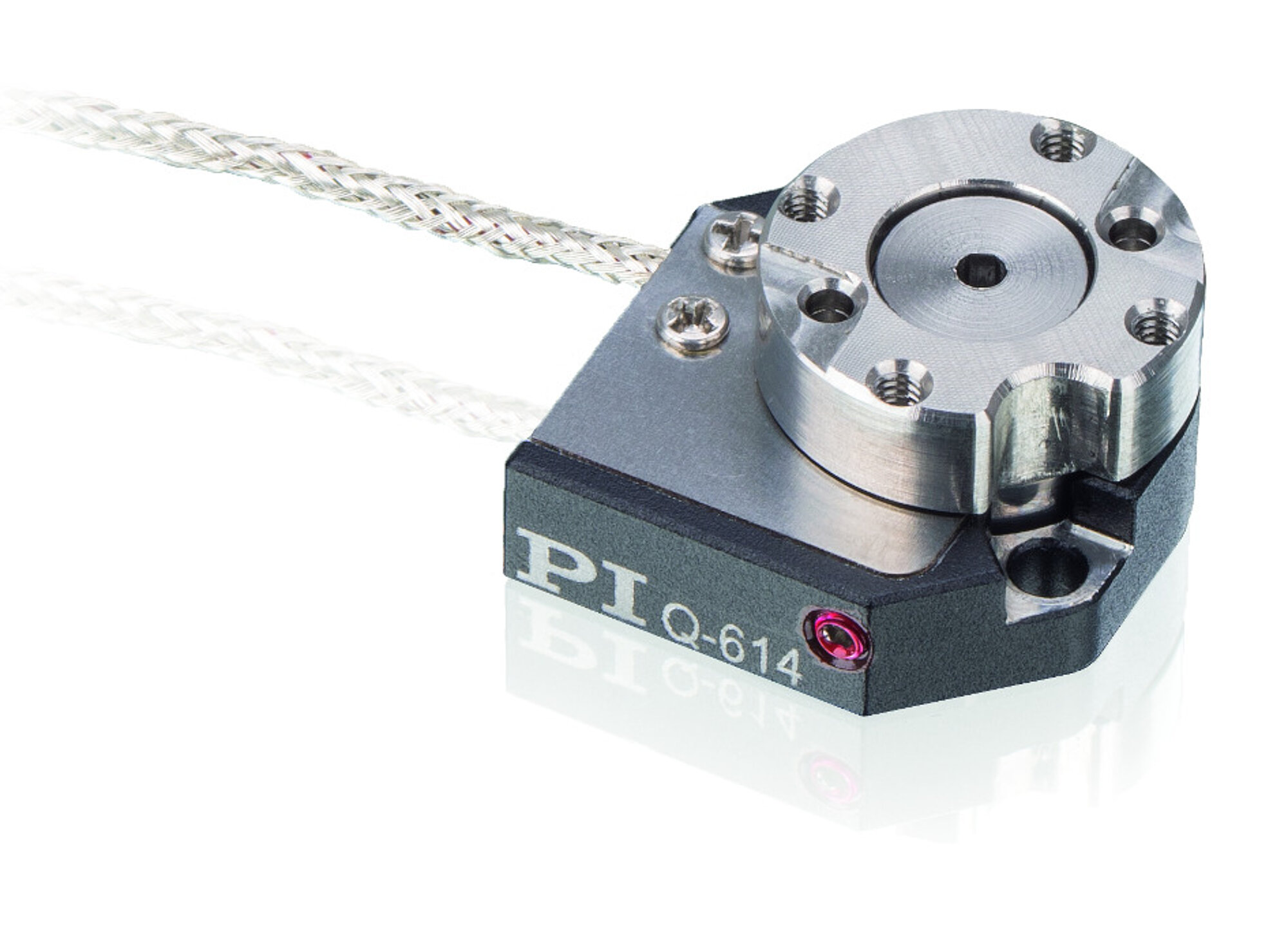

Q-614 Q-Motion®小型转台
该产品已由下列新产品替代: Q-632 Q-Motion®转台

Q-614 Q-Motion®小型转台

最小尺寸：转台直径为14毫米

  • 宽仅18毫米、高仅10毫米
  • 旋转范围>360度
  • 速度为70度/秒
  • 驱动力矩为5毫牛米
  • 适用于高达10-6百帕的真空环境，还可提供用于真空达10-9百帕的版本
to content 报价/订购

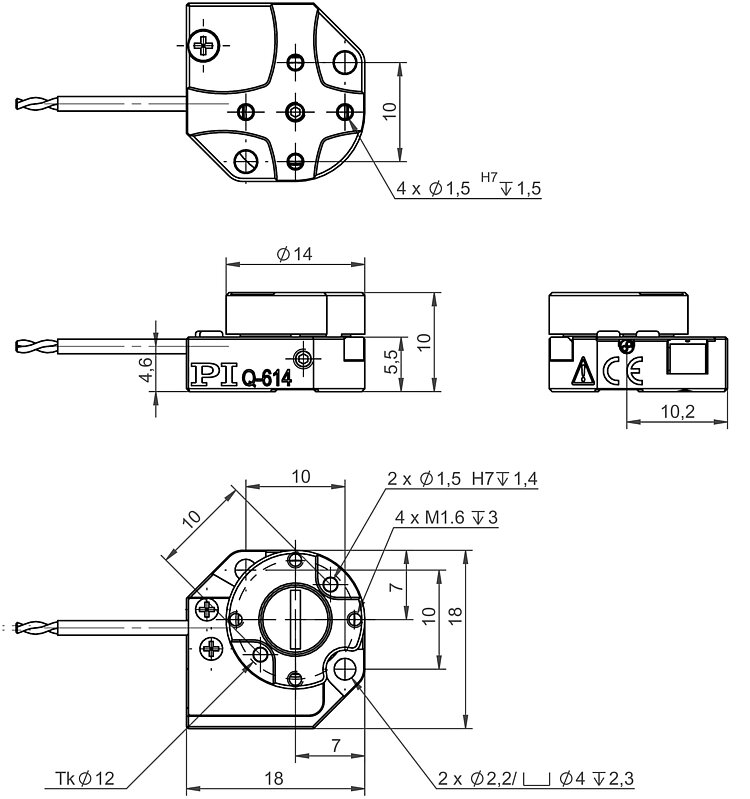

Q-614, 尺寸单位为毫米
Q-614 Q-Motion®小型转台
产品描述 规格 下载 报价/订购

压电惯性驱动器

压电陶瓷惯性驱动器为空间节约型且价格实惠的基于压电陶瓷的驱动器，其保持力相对较大，行程几乎是无限的。惯性驱动原理是基于由特殊驱动器电控提供的修正锯齿波电压控制的单个压电促动器。促动器缓慢膨胀，移动转子。由于其惯性，转子无法跟上促动器随后的快速收缩，停留在其位置上。工作频率高达20千赫兹时，驱动直接作用在动轮上，实现最大为70度/秒的速度

应用领域

微装配, 光子, 光学对准, 显微镜, 高能束线设备, 半导体技术, 测试

转到规格 报价/订购

规格

该内容仅在平板电脑或桌面型设备上可见。
转到下载 报价/订购

下载

产品注解

产品注解

Product Change Notification Q-xxx; N-765

版本/日期
2019-03-26
pdf - 435 KB
English
下载

文件

文件

简单说明MP139EK

Q-Motion®定位器：Q-5xx、Q-6xx

版本/日期
4.3.0 03/2024
pdf - 626 KB
版本/日期
4.3.0 03/2024
pdf - 661 KB
下载
下载
文件

用户使用手册MP127

Q-614 Q-Motion小型旋转台，尺寸：14mm转盘直径，压电惯性驱动器

版本/日期
2015-02-24
pdf - 824 KB
版本/日期
2015-02-23
pdf - 799 KB
报价/订购

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

Q-614.900

Q-Motion® 转台，压电惯性驱动，旋转范围>360度，不带用于开环操作的位置传感器，力矩为5毫牛米，直径为14毫米，真空兼容至10-6 百帕

​
Q-614.90U

Q-Motion® 转台，压电惯性驱动，旋转范围>360度，不带用于开环操作的位置传感器，力矩为5毫牛米，直径为14毫米，真空兼容至10-9 百帕

​
询问定制设计 前往报价单

如何获取报价

点击“报价/订购”
将产品类型添加到报价列表
填写报价单
向PI发送报价需求
我们会尽快与您联系

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

0086 21 518 792 98info@pi-china.cn
联系我们
兼容电子元件 兼容配件 相关产品
E-872.401 Q-Motion®压电电机/PiezoMike驱动器电控
E-873.10C885 用于C-885 PIMotionMaster的Q‑Motion®控制器模块
E-873 Q-Motion®伺服控制器，单轴

技术

压电陶瓷惯性驱动器

压电陶瓷惯性驱动器

惯性驱动器为空间节约型且价格不贵的基于压电陶瓷的驱动器，其保持力相对较大，行程仅受转子长度限制。
