PILine平台尤其适合要求快速精密定位的应用。关机后，自锁驱动器保持平台位置的机械稳定。因而可大大减少能量消耗和热量产生。蓄电池驱动或热敏型的低占空比应用可得益于这些特点。轴的位置通过一个编码器和一个光学参考开关测量，该开关允许可靠的可重复运动。压电电机驱动器原理及其电气操作成本低，可定制。

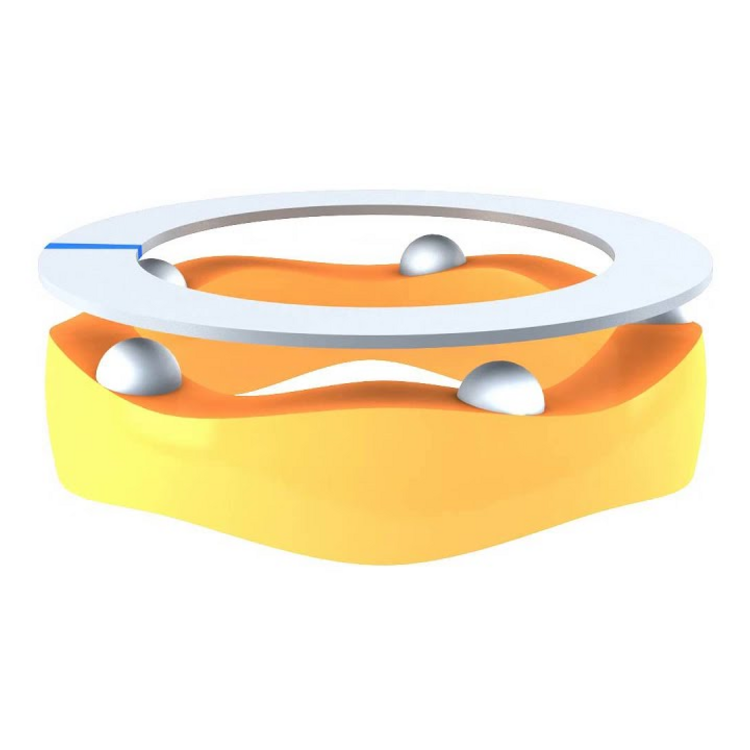

作为PILine超声波压电电机不可或缺的一部分，压电陶瓷促动器上被施加预载，通过一个耦合元件抵住移动导向转子。在100至200千赫兹的高频交流电压的作用下，压电陶瓷促动器被激发产生超声波谐振。促动器的变形使耦合元件相对于转子产生周期性的对角运动。建立的进给为几纳米每循环；高频率带来高速度。在压电陶瓷促动器上相对于动轮施加预载可确保驱动器在静止状态下和关机时自锁。
非接触式光学编码器以极高的精度直接在平台上测量位置。非线性效应、机械作用或弹性形变不会对测量造成影响。
显微操纵, 自动化, 生物技术, 样本操纵, 样本定位, 光学计量
运动
U-622.03
单位
公差
主动轴
θZ
旋转范围
>360
°
速度，闭环
720
度/秒
最大
最小位移
525
微弧度
典型值
双向重复性
±1050
定位
传感器类型
增量编码器
传感器分辨率
175
机械特性
负载能力/轴向力
0.3
牛
保持力
0.005
牛米
驱动特性
电机类型
PILine超声波压电电机，性能级别1
顺时针/逆时针驱动力矩（θZ）
连接器
电机/传感器
1 × Sub-D 15针（公头）
其他
参考点开关
光学
工作温度
0 到 40
°C
材料
阳极氧化致黑铝
质量
120
克
±5 %
电缆长度
1.5
米
推荐电控
C-867.1U
PILine定位器：M-66x、M-68x、U-521、U-62x、U-651、U-7xx

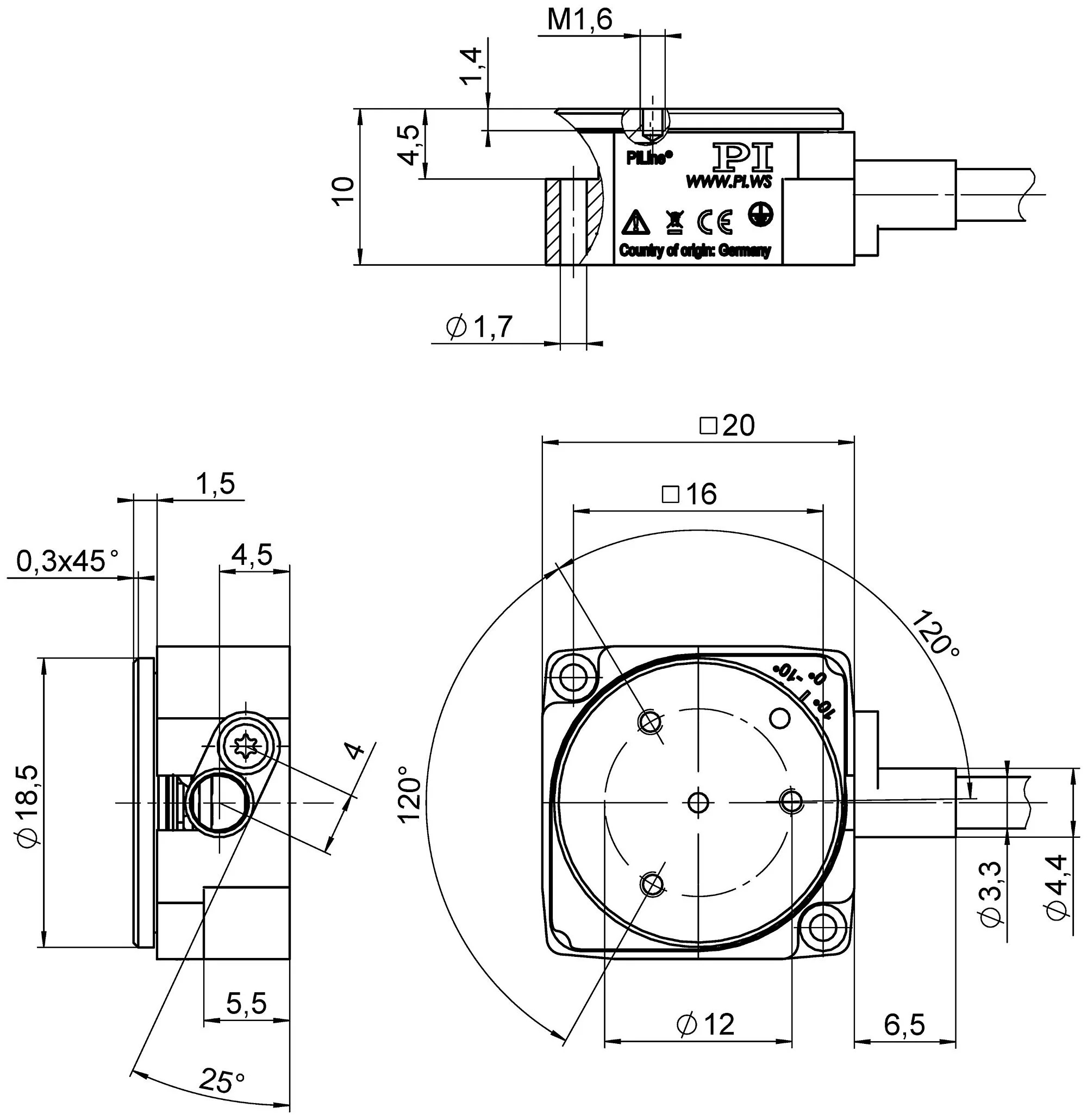

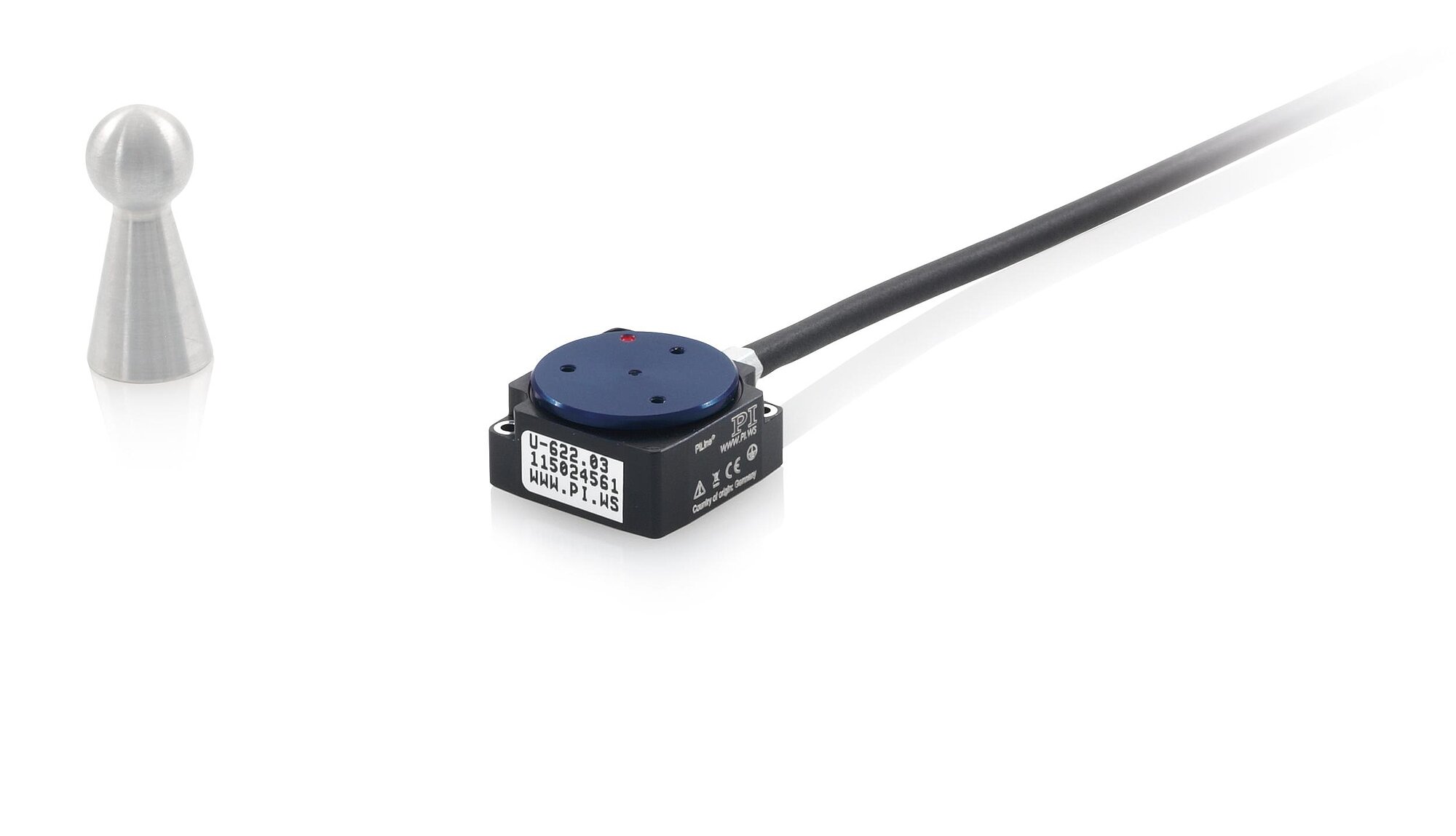

U-622 PILine®小型旋转台
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
通过电子邮件或电话从当地PI销售工程师处快速获取解答。
超声波压电电机没有传统旋转电机/齿轮/丝杠组合的机械复杂性，有利于节约成本，增强可靠性。
