六足位移台数据传输电缆,拖链兼容,HD D-sub 78 m/f,2米
C-815.82 六足位移台电缆

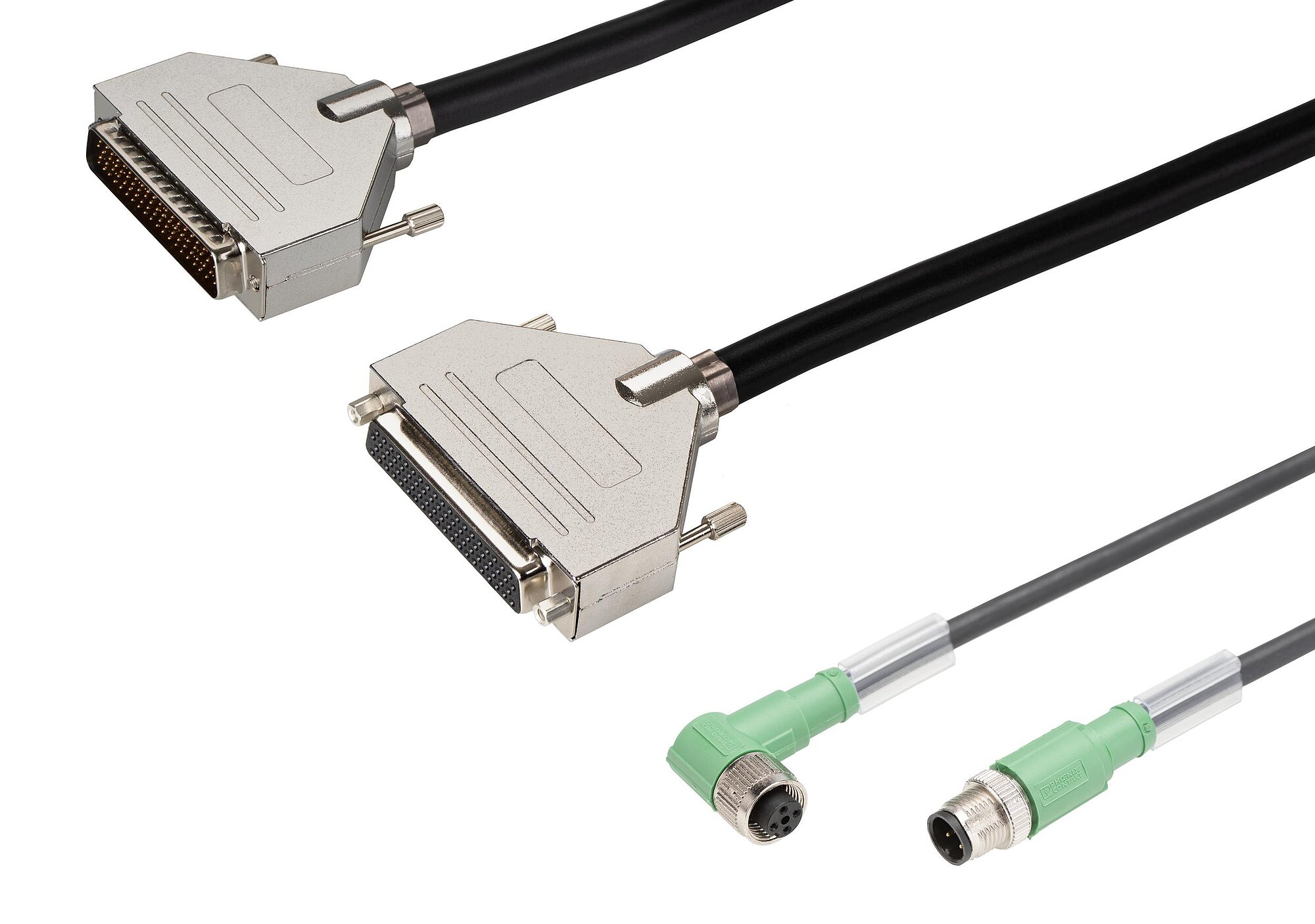

Power Supply and Data Transmission Cables
- 用于工业应用的拖链兼容版本
- 电缆长度2至20米
- 低功率要求的六足位移台配件
型号概述

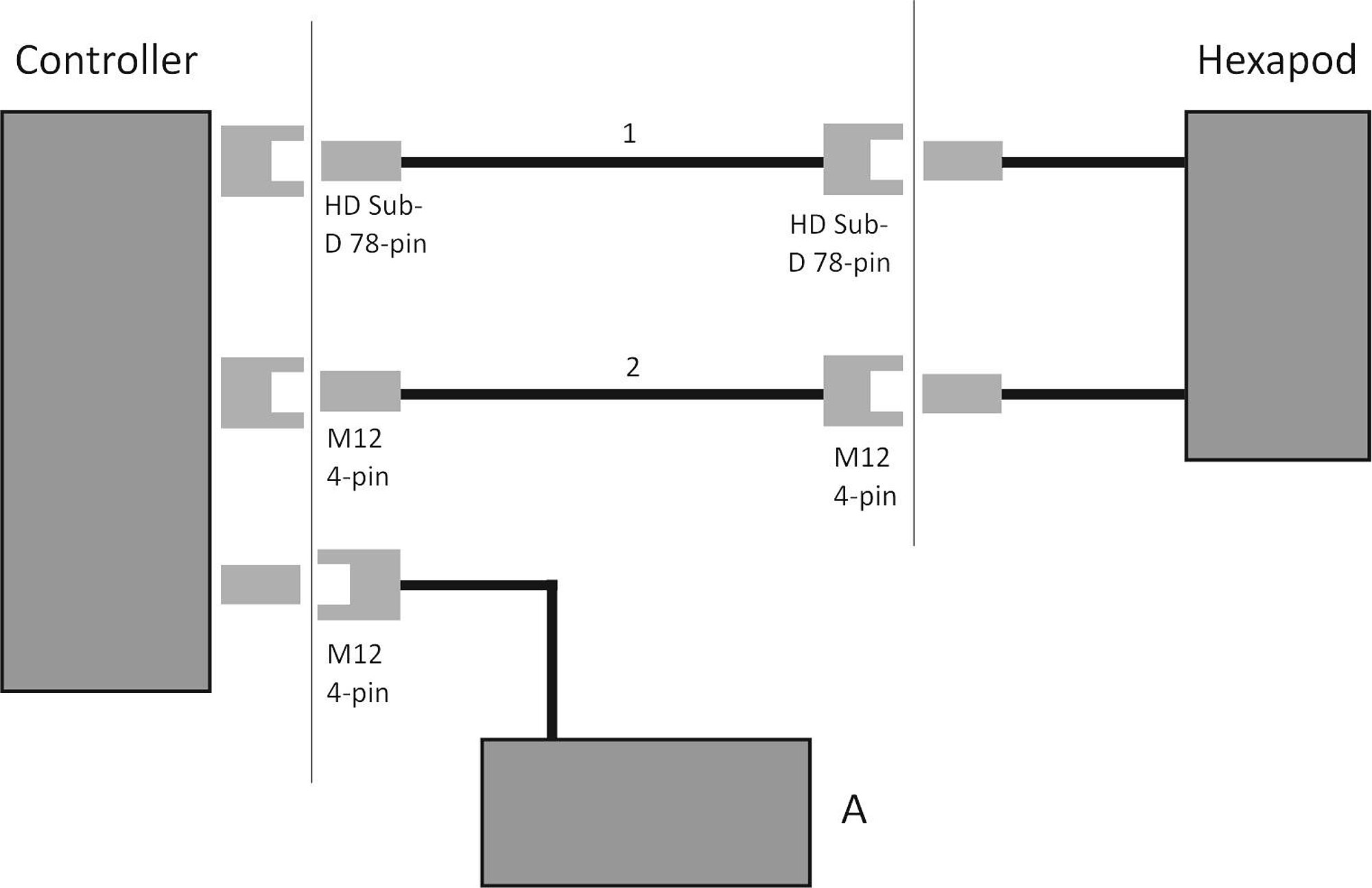

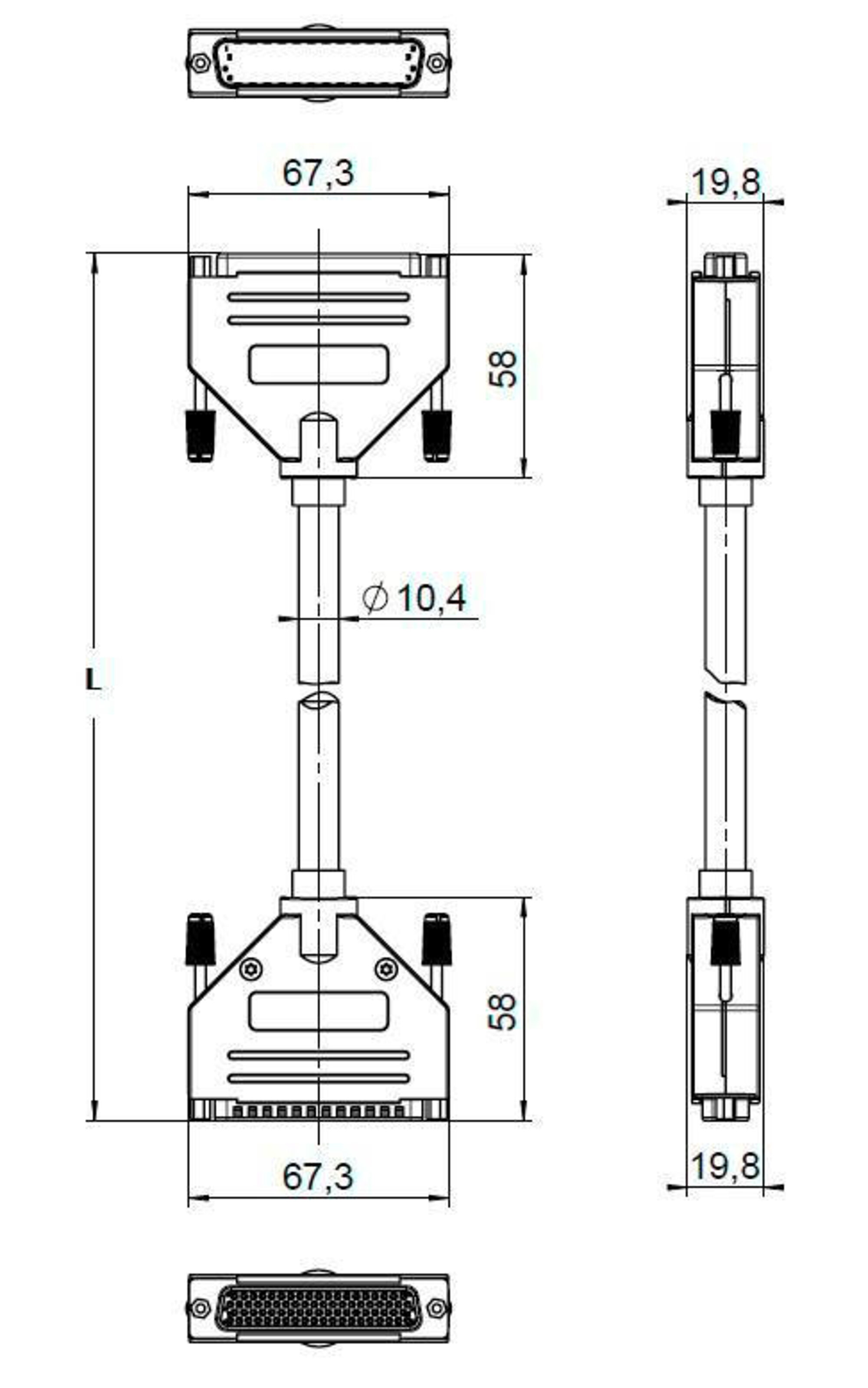

数据传输电缆(所有六足位移台类型):
C-815.82D02、C-815.82D03、C-815.82D05、C-815.82D07、C-815.82D10、C-815.82D20

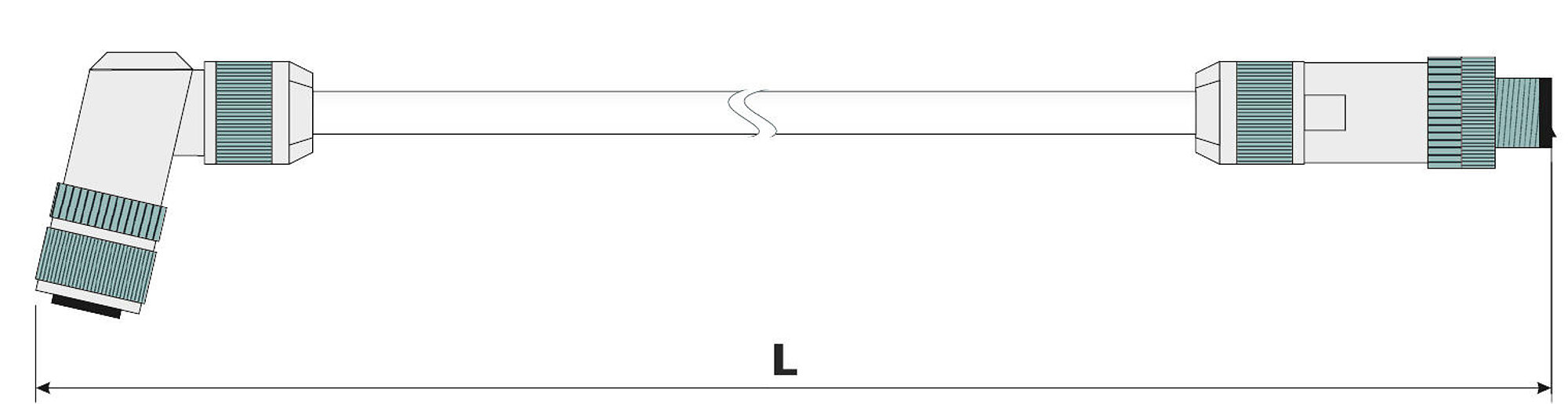

电源线,单边弯式连接器(H-820、H-824、H-825、H-840、H-850):
C-815.82P02A、C-815.82P03A、C-815.82P05A、C-815.82P07A、C-815.82P10A、C-815.82P20A

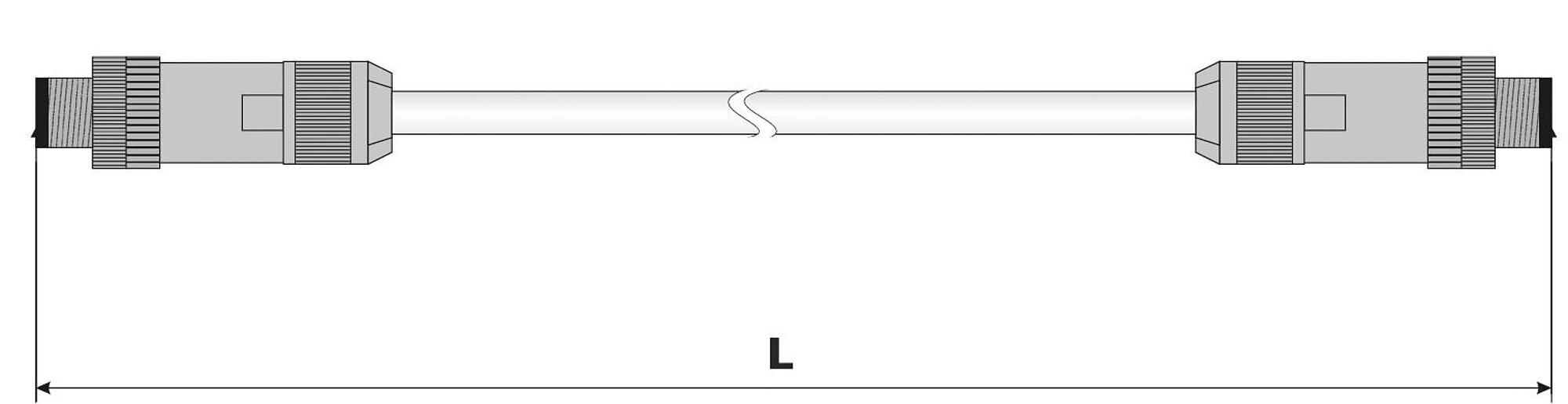

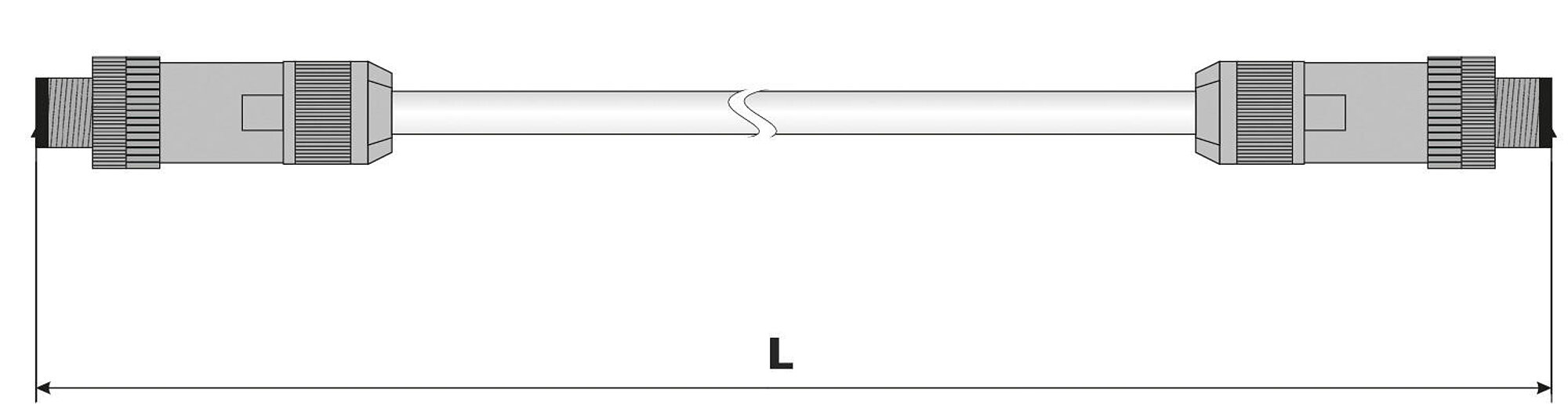

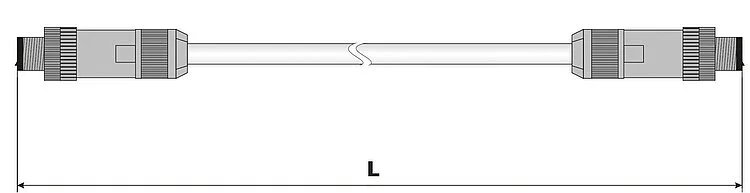

电源电缆,直式连接器(H-810、H-811、H-206):
C-815.82P02E、C-815.82P03E、C-815.82P05E、C-815.82P07E、C-815.82P10E、C-815.82P20E
这些型号在以下特征方面有所不同:
1. 电缆类型
2. 长度
3. 连接器类型(仅限电源电缆)
这些特征在产品编号中由C-815.82之后的字符编码如下:
C-815.82之后的第一位:电缆类型(D - 数据传输电缆;P - 电源电缆)
C-815.82之后的第二位:长度(02 – 2米;03 – 3米;05 – 5米;07 – 7.5米;10 – 10米;20 – 20米)
C-815.82之后的第三位:电源电缆的连接器类型(A - 弯式连接器;E - 直式电缆)
规格
规格
C-815.82D02 | C-815.82D03 | C-815.82D05 | C-815.82D07 | C-815.82D10 | C-815.82D20 | C-815.82P02A | C-815.82P02E | C-815.82P03A | C-815.82P03E | C-815.82P05A | C-815.82P05E | C-815.82P07A | C-815.82P07E | C-815.82P10A | C-815.82P10E | C-815.82P20A | C-815.82P20E | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
控制器侧连接器 | HD D-sub 78针(公头) | HD D-sub 78针(公头) | HD D-sub 78针(公头) | HD D-sub 78针(公头) | HD D-sub 78针(公头) | HD D-sub 78针(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | M12 4极(公头) | |
机械部件侧连接器 | HD D-sub 78针(母头) | HD D-sub 78针(母头) | HD D-sub 78针(母头) | HD D-sub 78针(母头) | HD D-sub 78针(母头) | HD D-sub 78针(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | M12 4极(母头) | |
电缆长度 | 2 m | 3 m | 5 m | 7.5 m | 10 m | 20 m | 2 m | 2 m | 3 m | 3 m | 5 m | 5 m | 7.5 m | 7.5 m | 10 m | 10 m | 20 m | 20 m | |
工作温度范围 | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | -10至+70 °C | |
电缆外径 | 10.7 mm | 10.7 mm | 10.7 mm | 10.7 mm | 10.7 mm | 10.7 mm | 7.5 mm | 4.9 mm | 7.2 mm | 4.9 mm | 7.5 mm | 4.9 mm | 7.5 mm | 4.9 mm | 7.5 mm | 4.9 mm | 7.5 mm | 4.9 mm | |
固定装置的弯曲半径 | 81 mm | 81 mm | 81 mm | 81 mm | 81 mm | 81 mm | 57 mm | 24.5 mm | 36 mm | 24.5 mm | 57 mm | 24.5 mm | 57 mm | 24.5 mm | 57 mm | 24.5 mm | 57 mm | 24.5 mm | |
拖链中的弯曲半径 | 107 mm | 107 mm | 107 mm | 107 mm | 107 mm | 107 mm | 94 mm | 49 mm | 72 mm | 49 mm | 94 mm | 49 mm | 94 mm | 49 mm | 94 mm | 49 mm | 94 mm | 49 mm | |
最大弯曲循环数 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | |
拖链兼容性 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | 拖链兼容 | |
最大加速度 | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | |
最大速度 | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s |
长度超出20米的电缆需要额外的电源驱动器。
询问定制版本。
