C-815.VFxx Vacuum Feedthroughs

C-815.VFxx Vacuum Feedthroughs

空气侧与高真空(HV)或超高真空(UHV)之间的接口

适用于真空的定位平台配件
真空室的闭口和端口
真空兼容至10^-9百帕

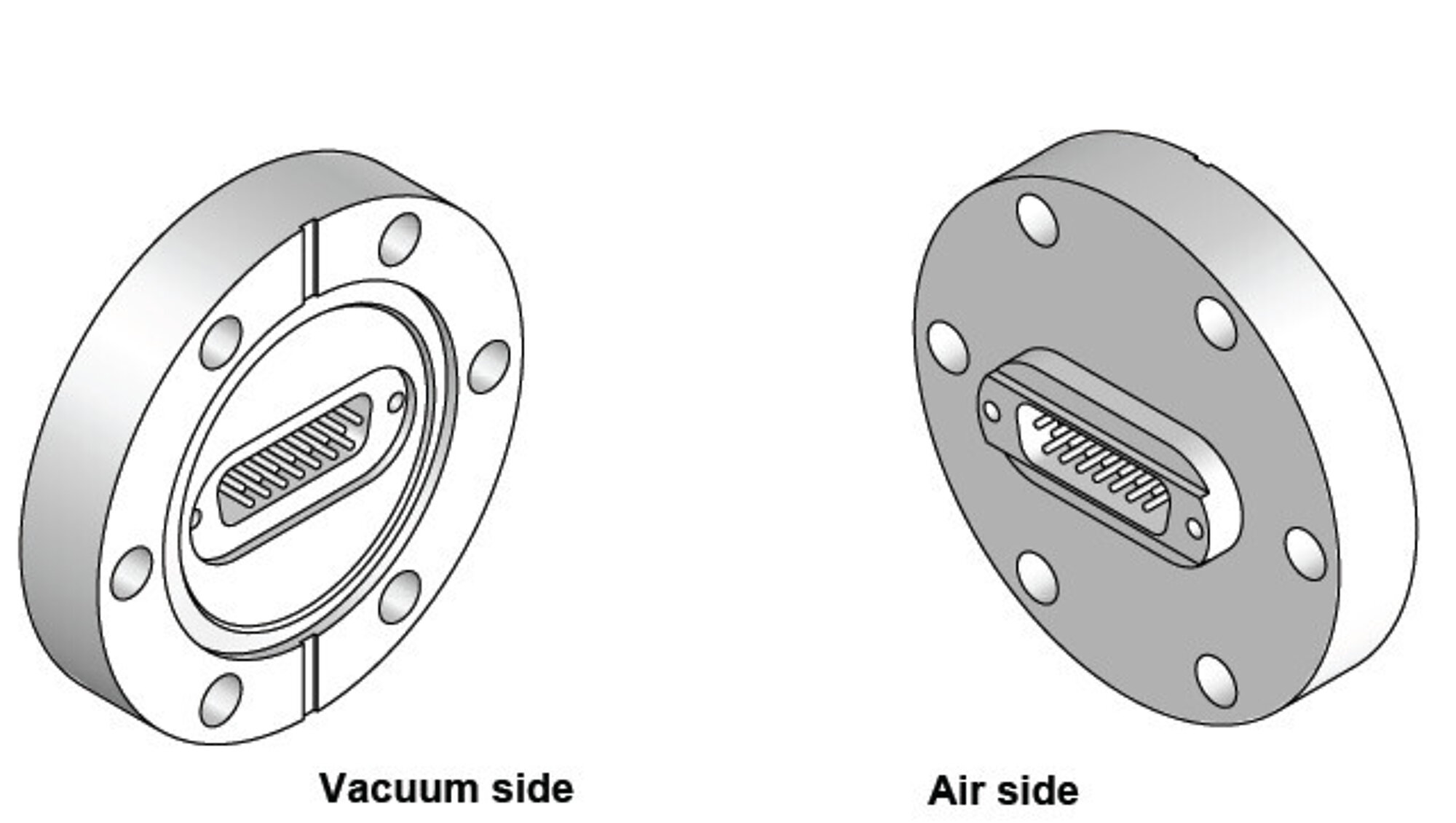

C-815.VFU1

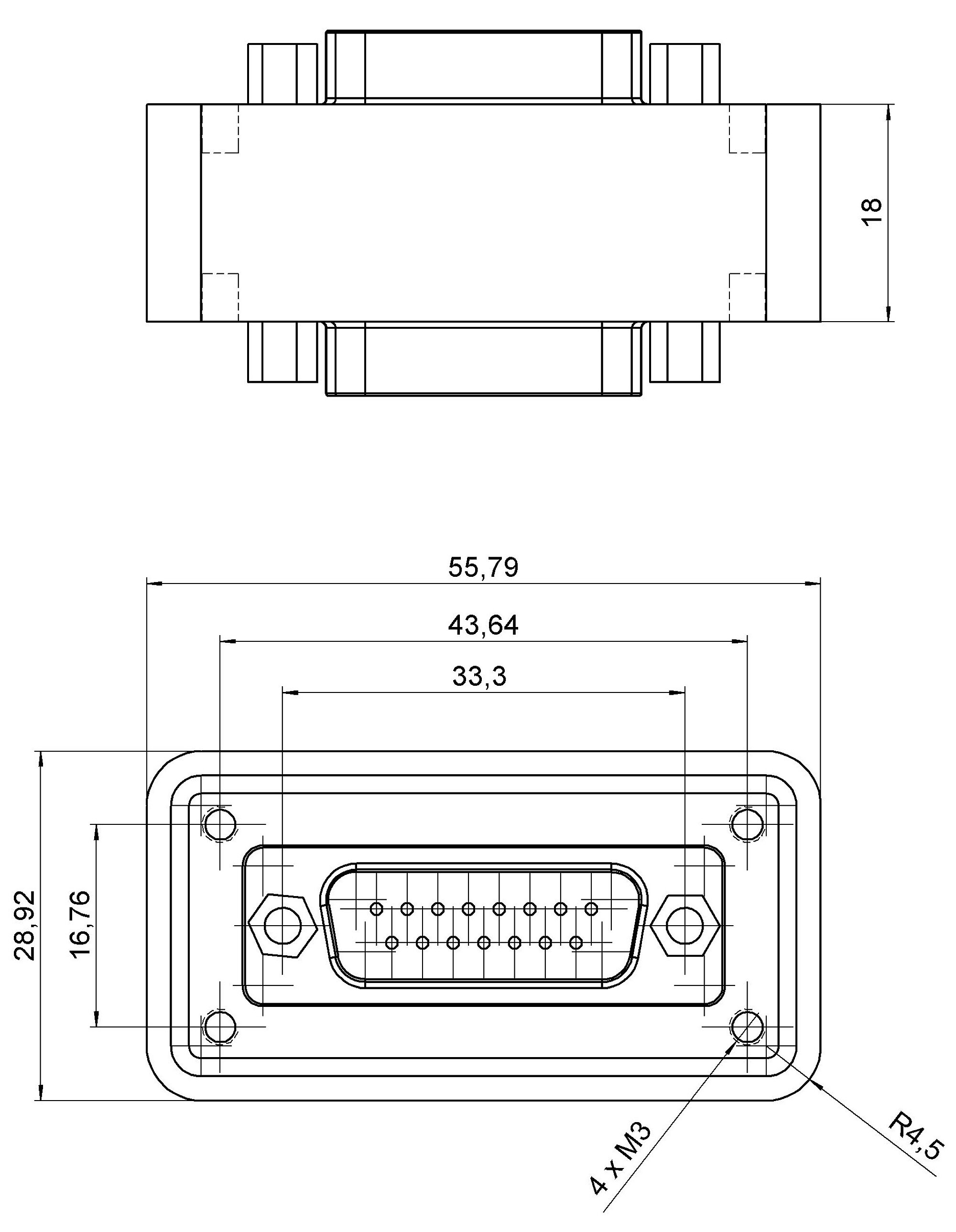

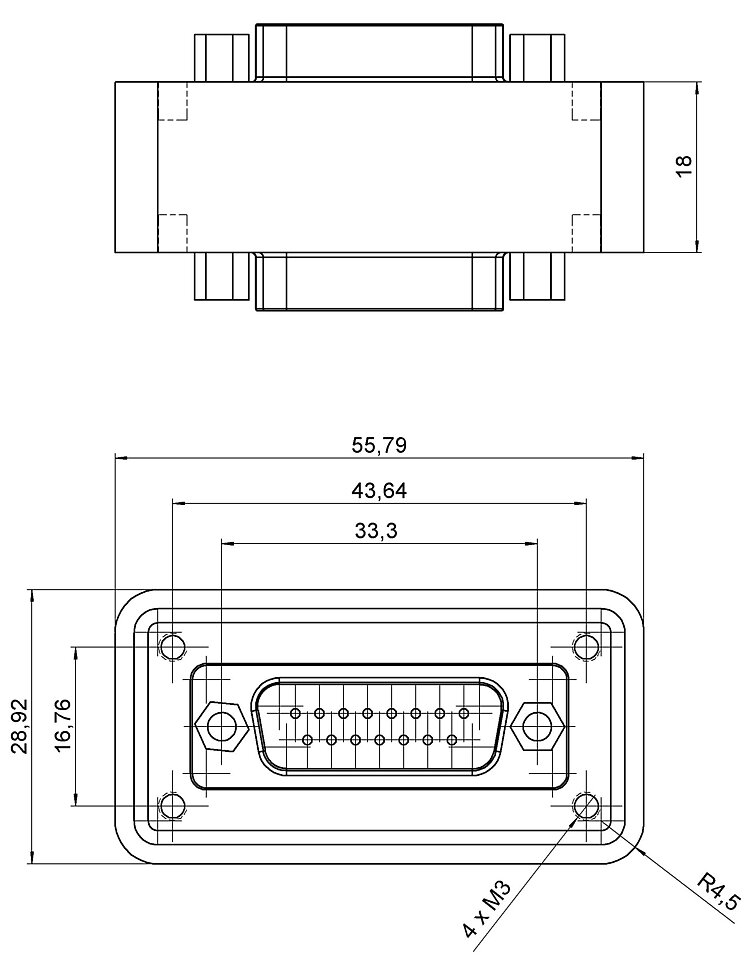

C-815.VF，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

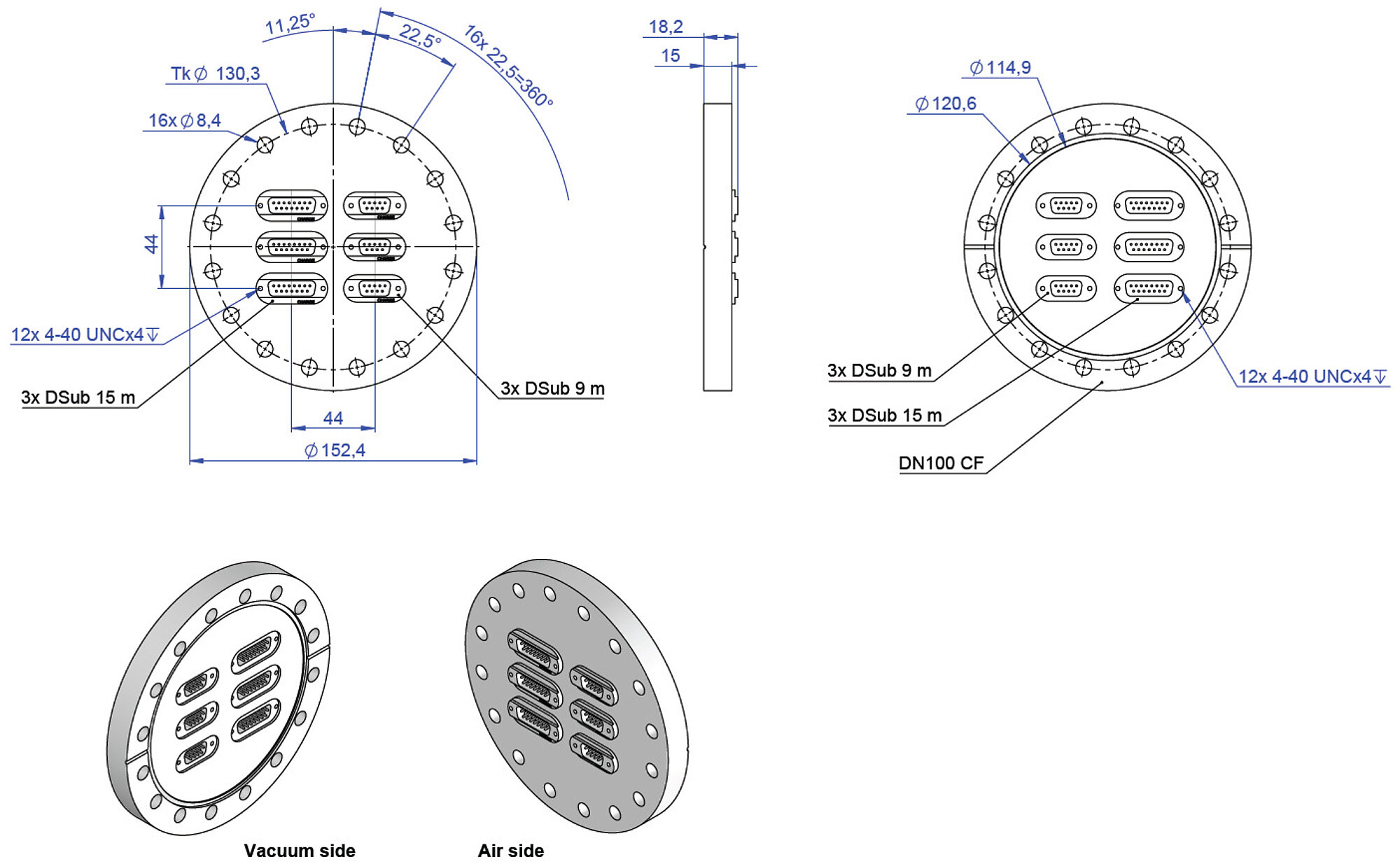

C-815.VFU33，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

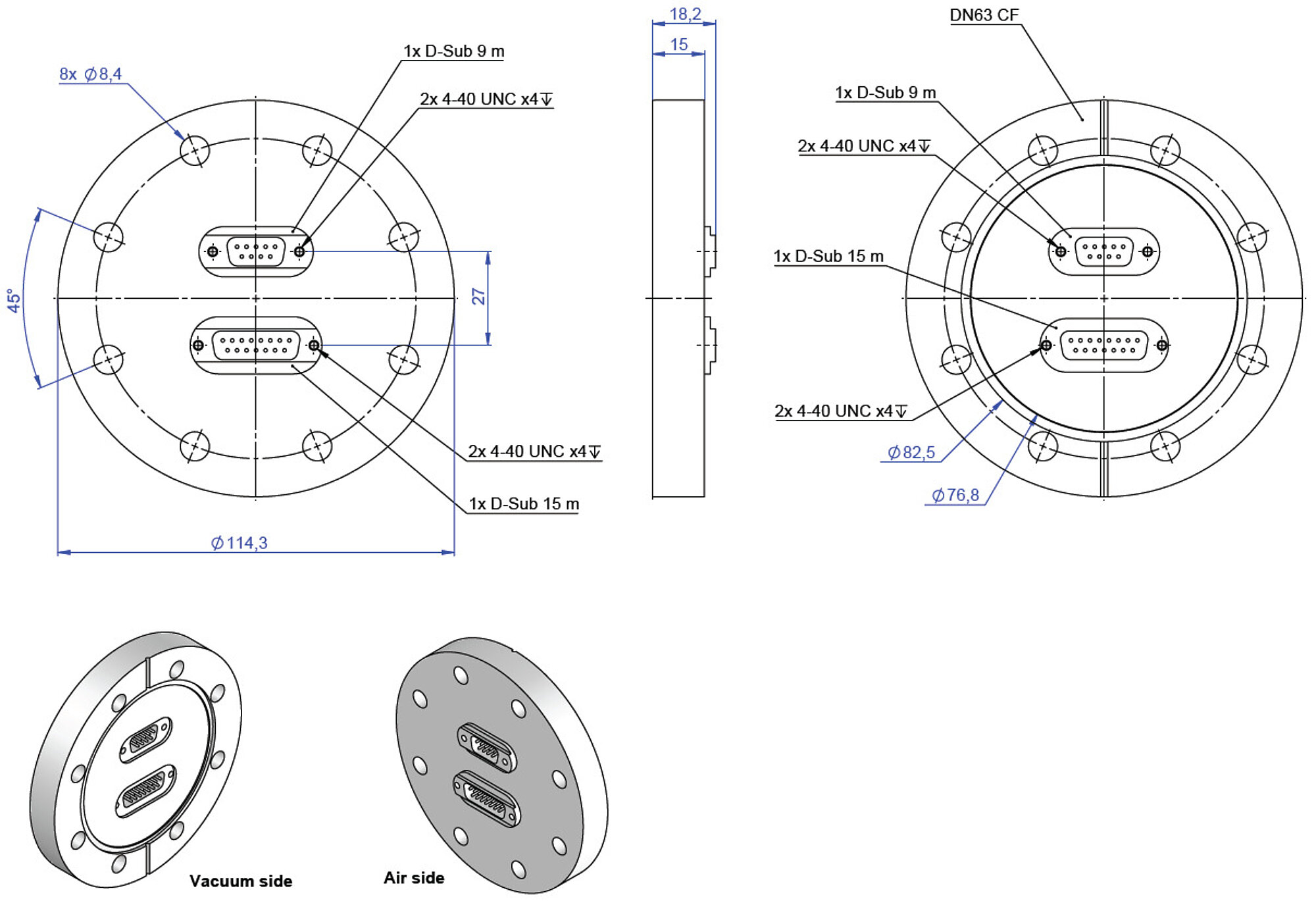

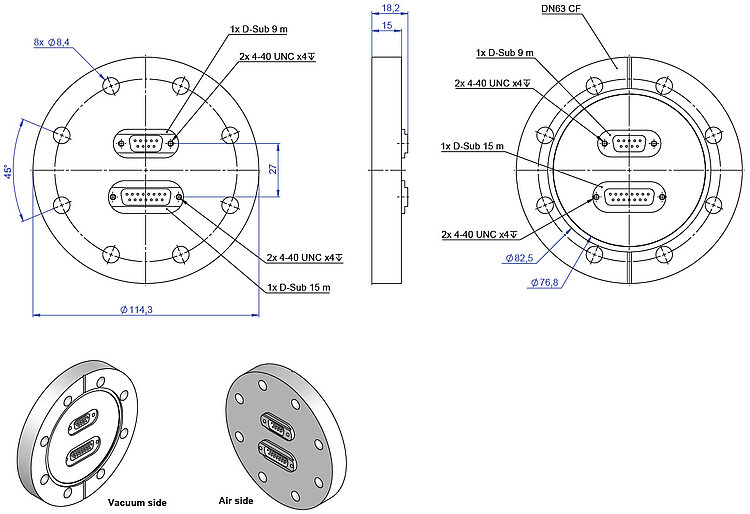

C-815.VFU11，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

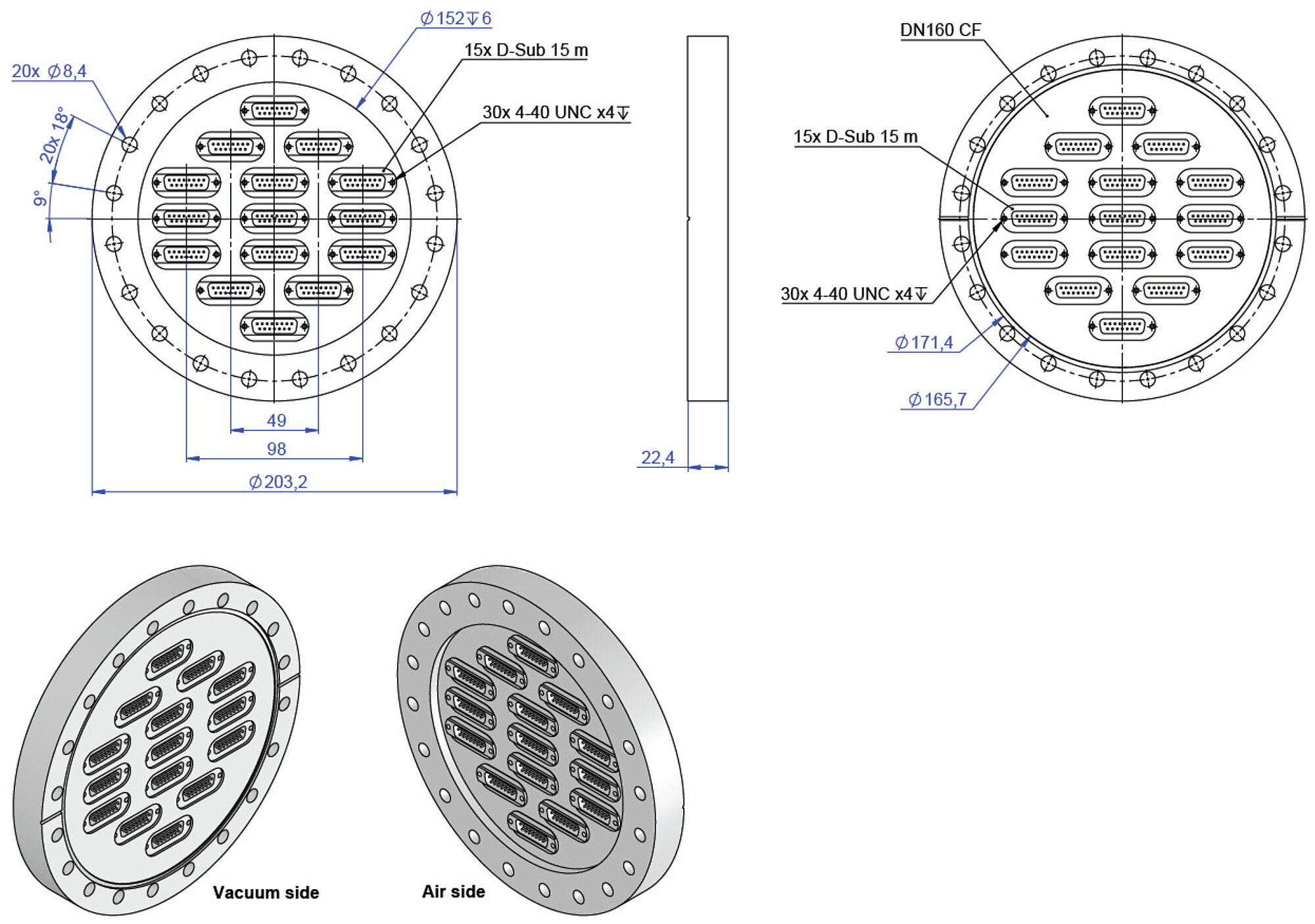

C-815.VFU15，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

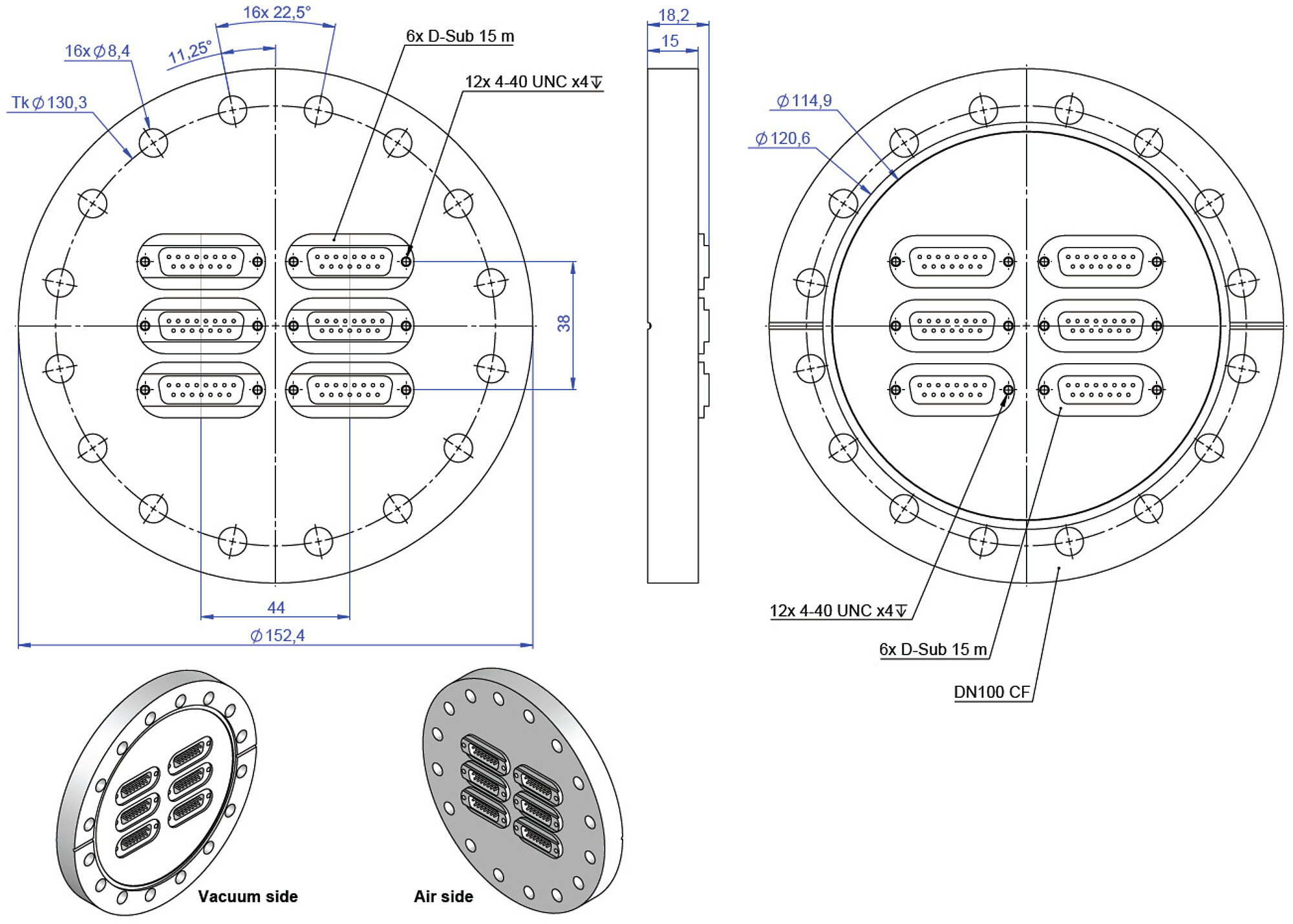

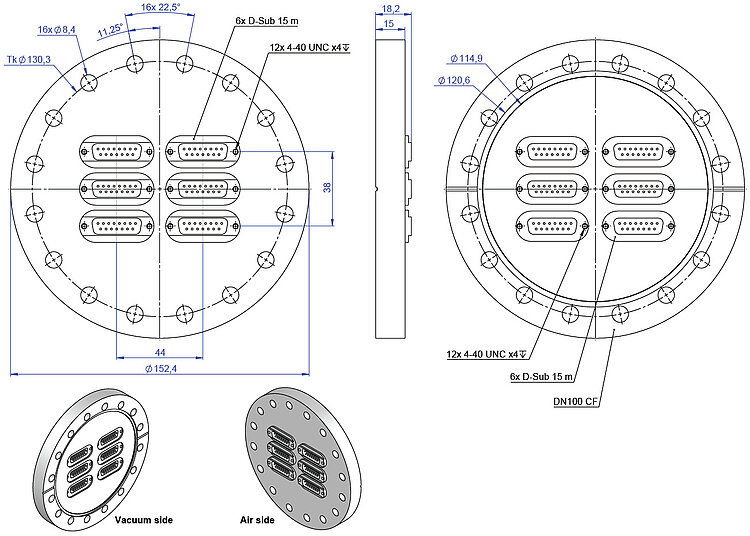

C-815.VFU6，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

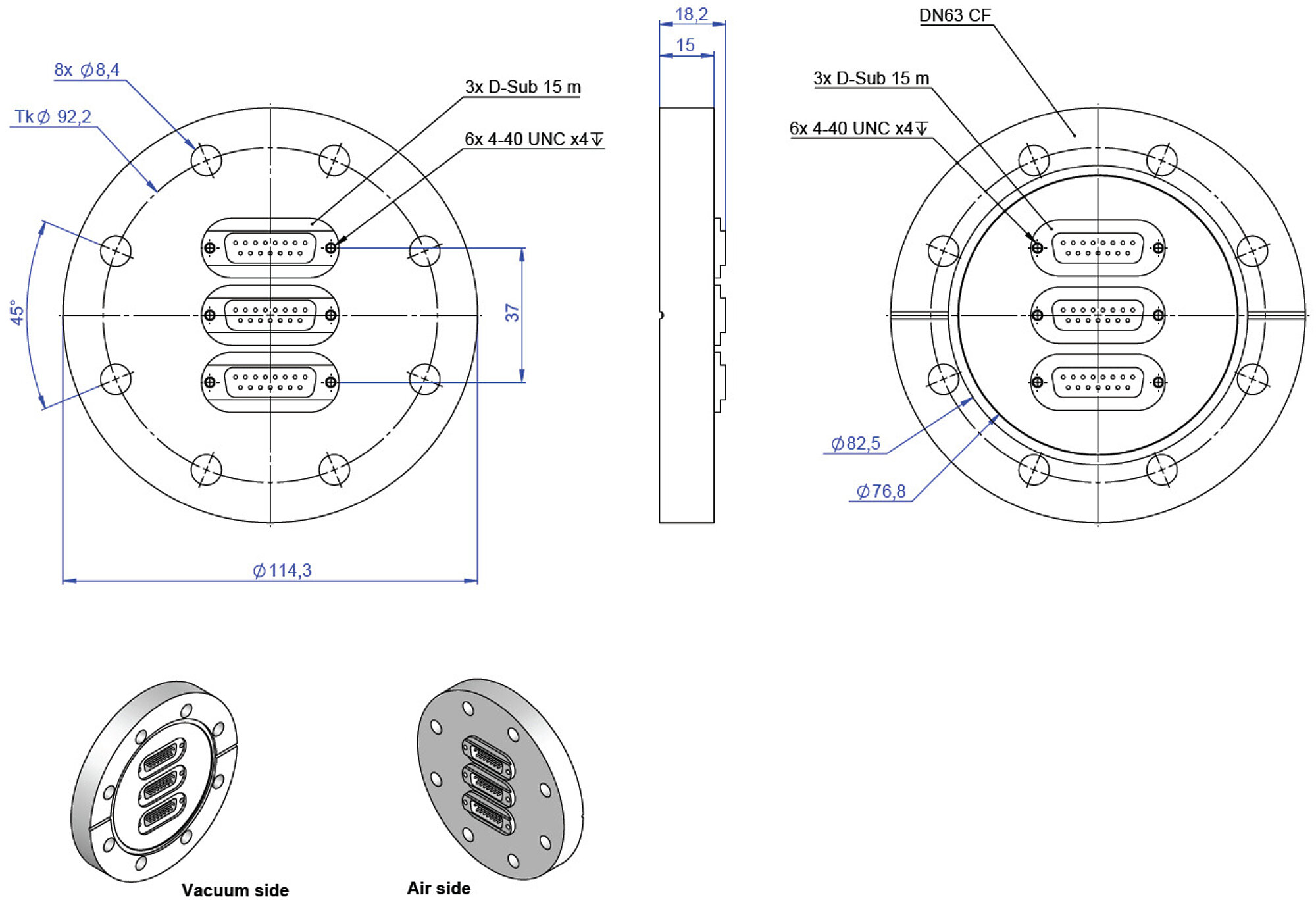

C-815.VFU3，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

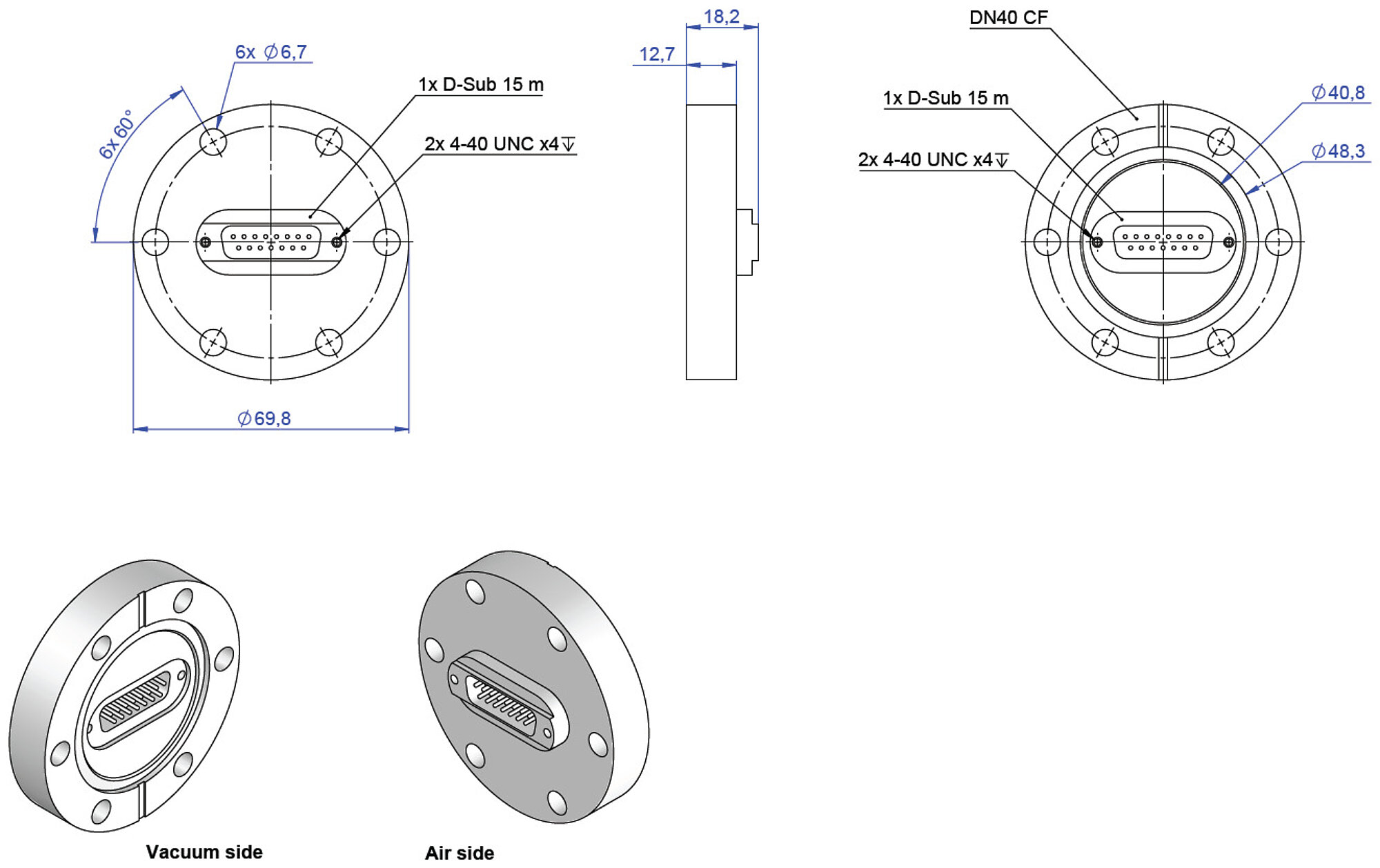

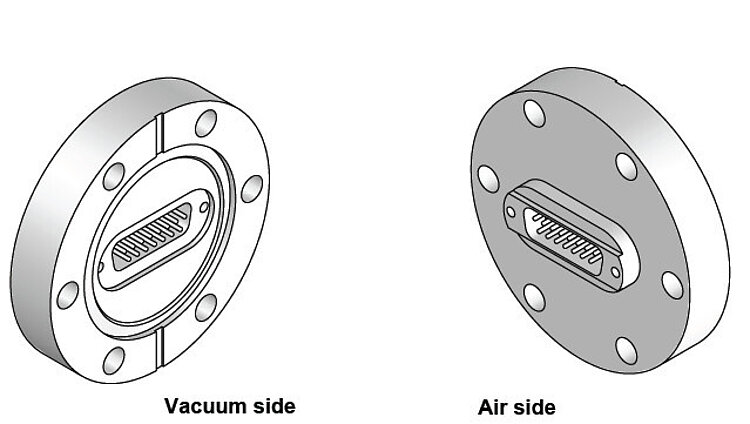

C-815.VFU1，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

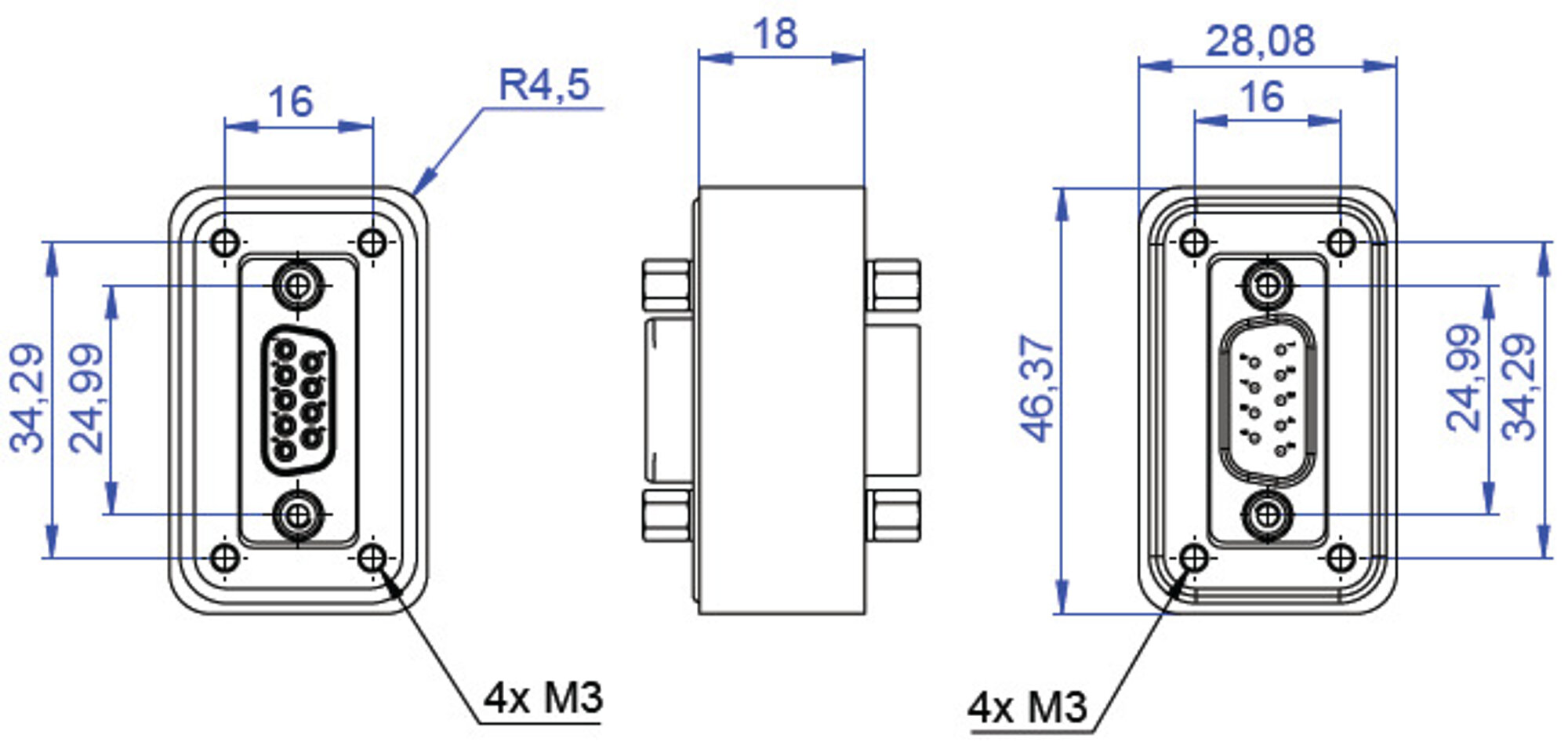

C-815.VF9，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

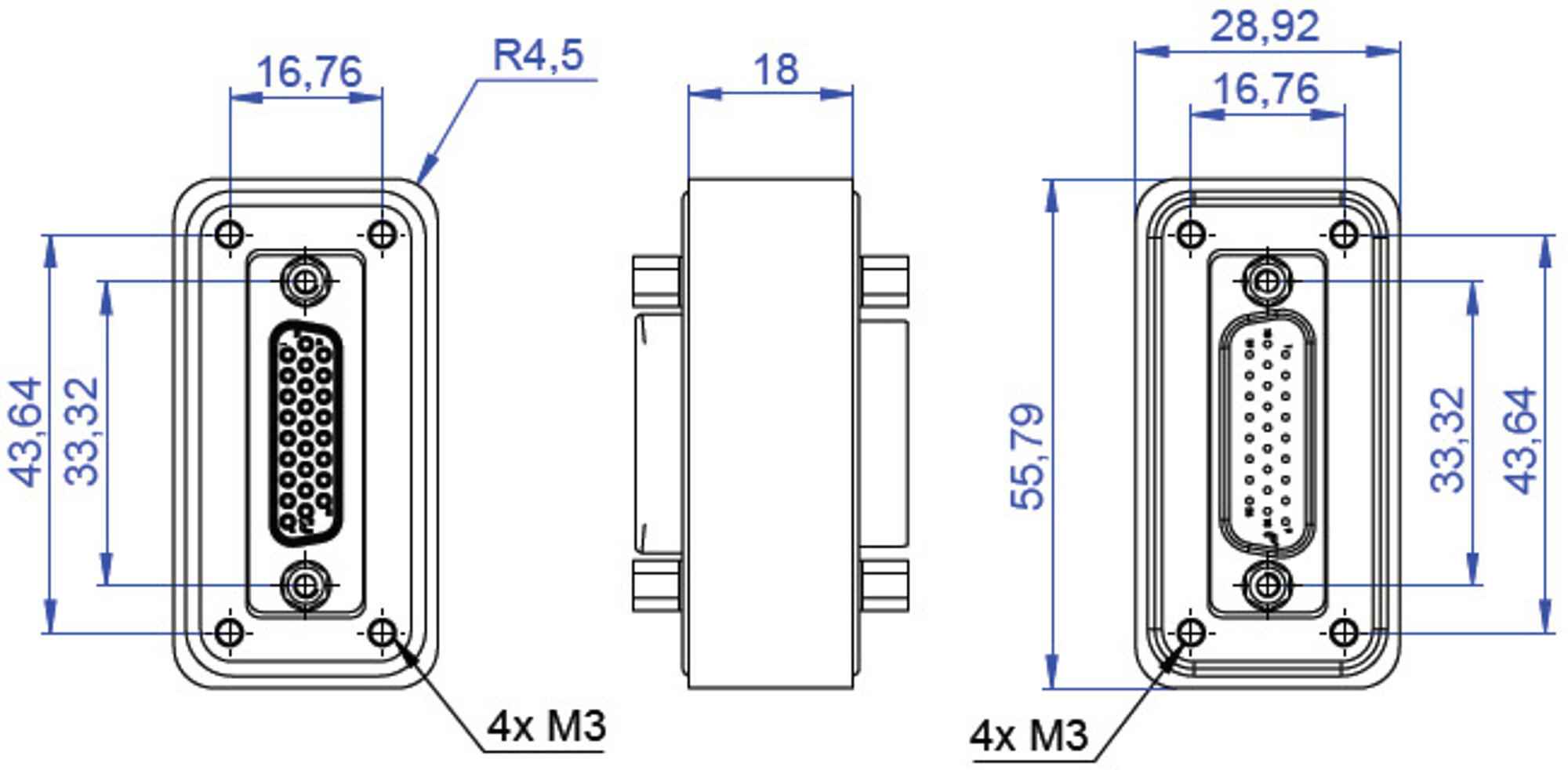

C-815.VF26，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

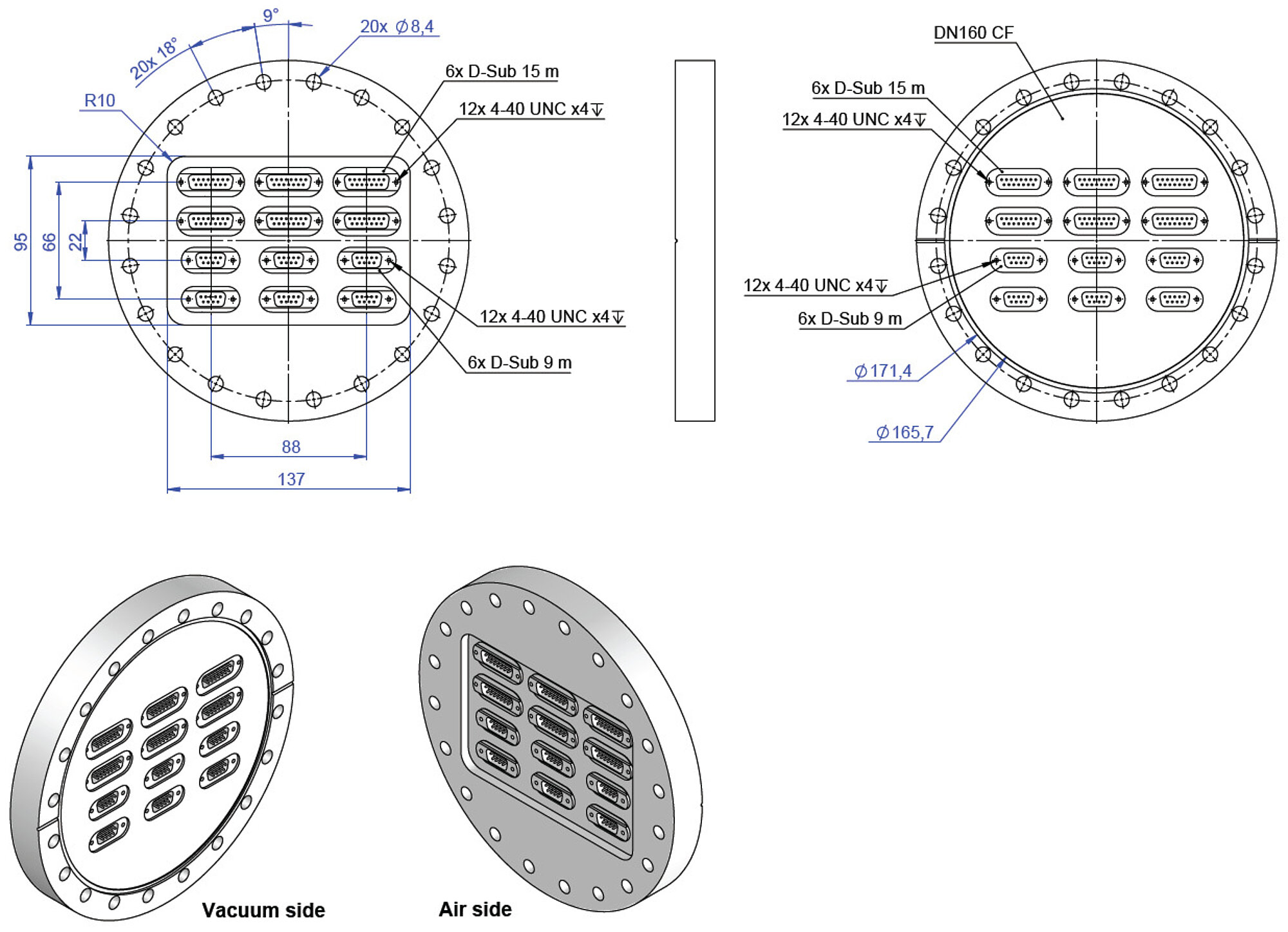

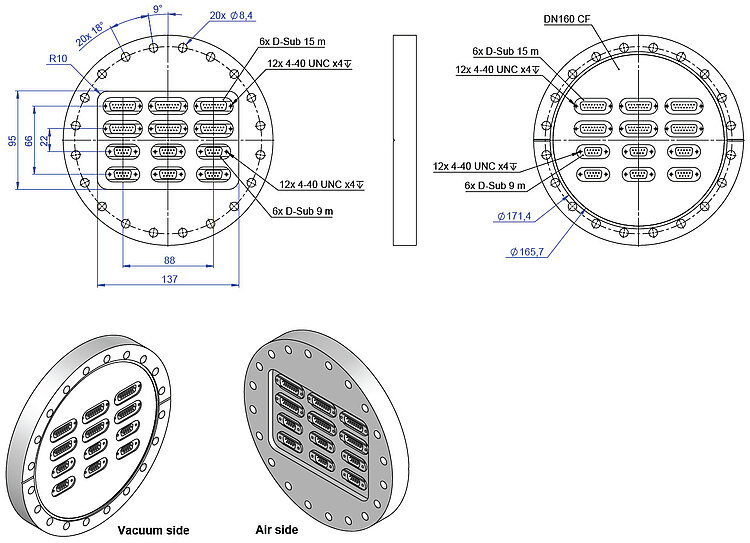

C-815.VFU66，尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

真空接头是真空罩内的定位器与空气侧控制器之间的接口。在其帮助下，可以将真空应用连接到标准控制器。真空接头可用于各种连接器和不同数量的电缆。电缆不在接头的供货范围内。

下载数据表转到规格

数据表

版本/日期

2019-12-17

pdf - 2 MB

版本/日期

2019-12-17

pdf - 2 MB

版本/日期

2021-01-14

pdf - 1 MB

特点	V6接头	V7和V9接头	单位
密封	氟橡胶	玻璃陶瓷
法兰	铝合金，金铬化镀层	不锈钢316L
测试电压	1000	500	伏
每针最大电流	5	5	安
温度范围	-40至125	-200至300	摄氏度
漏失率	< 5 × 10^-9	< 5 × 10^-10	毫巴升/秒氦
总质量损失(TML)	< 1		%
可凝挥发物收集(CVCM)	< 0.1		%

下载数据表转到下载

数据表

版本/日期

2019-12-17

pdf - 2 MB

版本/日期

2019-12-17

pdf - 2 MB

版本/日期

2021-01-14

pdf - 1 MB

转到报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

C-815.VF

真空接头，D-sub 15（公头/母头），适用于高真空（达10^-6百帕）

添加至报价单从报价单移除

C-815.VF26

真空接头，HD D-sub 26（公头/母头），适用于高真空（达10^-6百帕）

添加至报价单从报价单移除

C-815.VF9

真空接头，D-sub 9（公头/母头），适用于高真空（达10^-6百帕）

添加至报价单从报价单移除

C-815.VFU1

真空接头，CF40法兰，1 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除

C-815.VFU3

真空接头，CF63法兰，3 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除

C-815.VFU6

真空接头，CF100法兰，6 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除

C-815.VFU15

真空接头，CF160法兰，15 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除

C-815.VFU11

真空接头，CF63法兰，1 × D-sub 9（公头/公头）和1 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除

C-815.VFU33

真空接头，CF100法兰，3 × D-sub 9（公头/公头）和3 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除

C-815.VFU66

真空接头，CF160法兰，6 × D-sub 9（公头/公头）和6 × D-sub 15（公头/公头），适用于高真空（达10^-7百帕）和超高真空（达10^-9百帕）

添加至报价单从报价单移除
