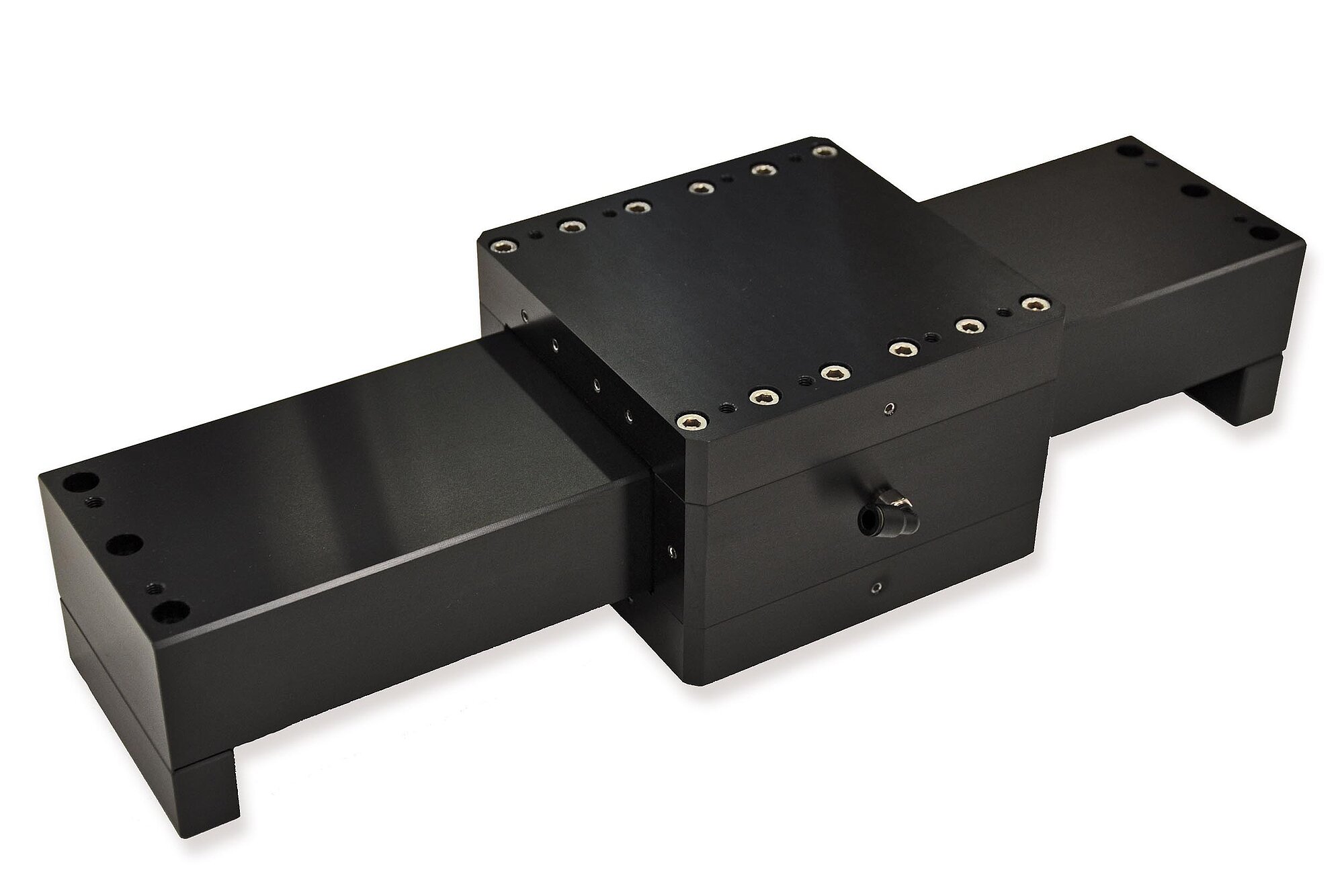

A-10x PIglideRB线性空气轴承模块

无摩擦,适用于定位、扫描、计量

  • 扫描应用的完美选择或高分辨率定位
  • 无尘室兼容
  • 运动平台的尺寸达300 毫米 × 300 毫米
  • 行程达1 米
  • 负载容量达775 公斤
  • 直线度/平面度达每25 毫米0.5 微米
  • 螺距 / 旋转角 / 偏转角达每25 毫米1.2 微弧度
A-10x PIglideRB线性空气轴承模块
产品描述 规格 下载 报价/订购

PIglide RB系列线性空气轴承非常适用于要求平稳、精确的线性运动的应用。空气轴承模块可取代球形或交叉滚柱导轨,易于集成。与安装球轴承的平台单元相比,它们可提供更佳的直线度、角度偏差和重复精度,尤其是当行程大于100 毫米时。

由于空气轴承基本上没有摩擦,即使在最大负载下,其在靠近或者操作过程中都没有静摩擦力。空气轴承使用净化空气进行工作,工作时无接触,几乎免维护,无磨损。

附件和可选配件

空气预处理器

安装脚架

可按需求提供定制配置

一个导轨上几个运动平台

带运动导轨的构造

规格

数据表

数据表A-10x

版本/日期
2020-05-15
pdf - 519 KB
版本/日期
2020-05-15
pdf - 523 KB
版本/日期
2017-08-07
pdf - 748 KB

下载

数据表

数据表

数据表A-10x

版本/日期
2020-05-15
pdf - 519 KB
版本/日期
2020-05-15
pdf - 523 KB
版本/日期
2017-08-07
pdf - 748 KB

文件

文件

用户使用手册A-10x

用户使用手册A-10x

版本/日期
2016-10-28
pdf - 594 KB
English

订购信息

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

运动平台的尺寸为50毫米 × 50毫米

运动平台的尺寸为50毫米 × 100毫米

运动平台的尺寸为75毫米 × 75毫米

运动平台的尺寸为75毫米 × 115毫米

运动平台的尺寸为100毫米 × 100毫米

运动平台的尺寸为100毫米 × 150毫米

运动平台的尺寸为150毫米 × 150毫米

运动平台的尺寸为200毫米 × 200毫米

运动平台的尺寸为300毫米 × 300毫米

询问定制设计!
