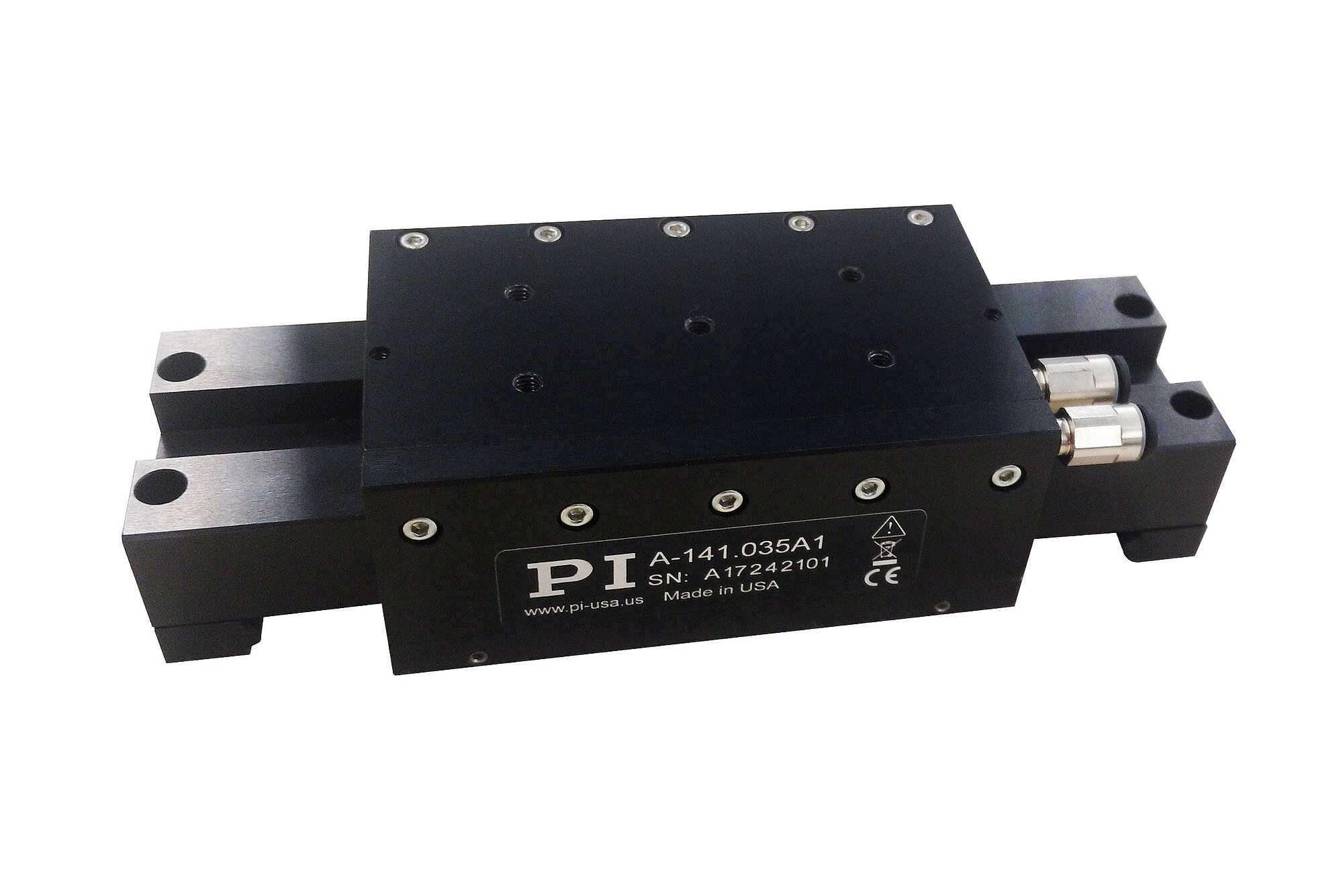

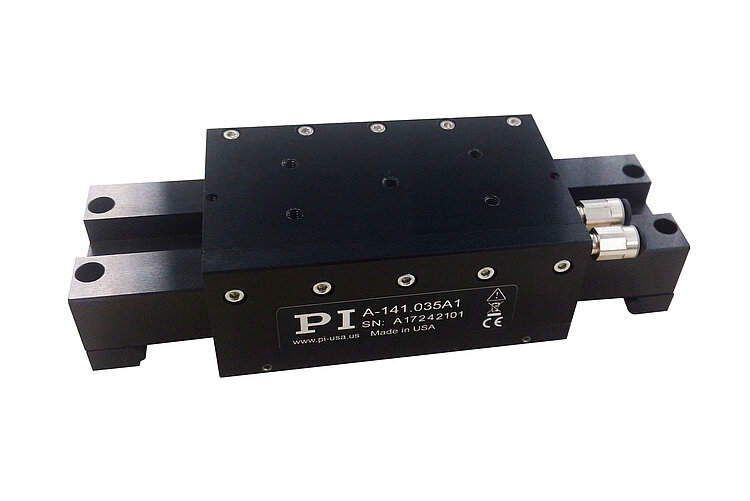

A-141 带空气轴承的PIglideMB小型线性平台

高性能，兼容无尘室，可定制

运动平台尺寸：57mm × 93mm
低矮外形：38mm
行程达35mm
有效载荷达3kg
速度达0.25m/s
加速度达3.5m/s²

报价/订购

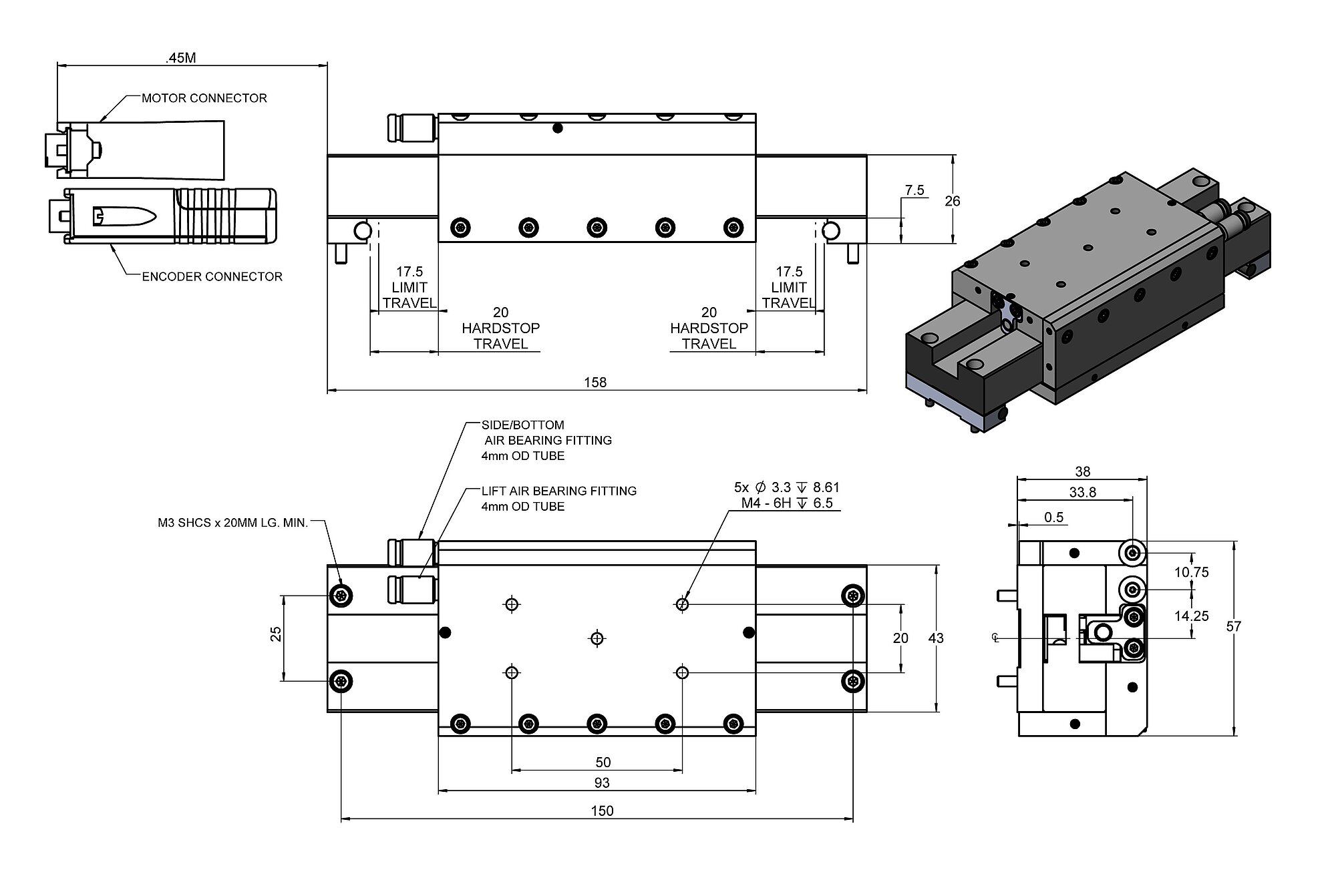

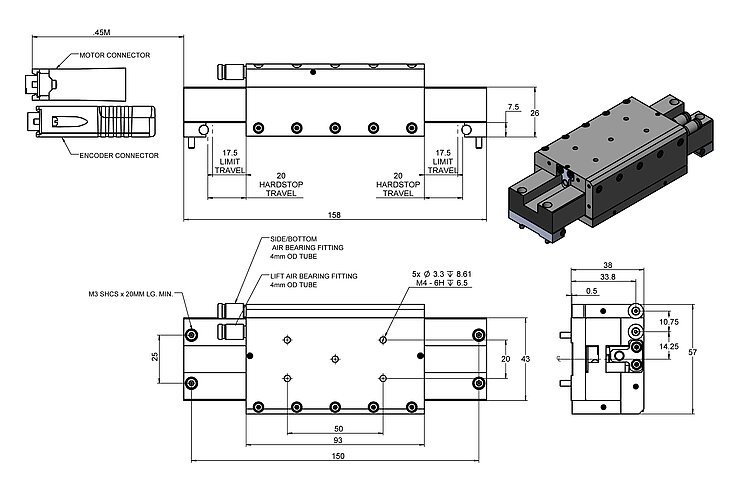

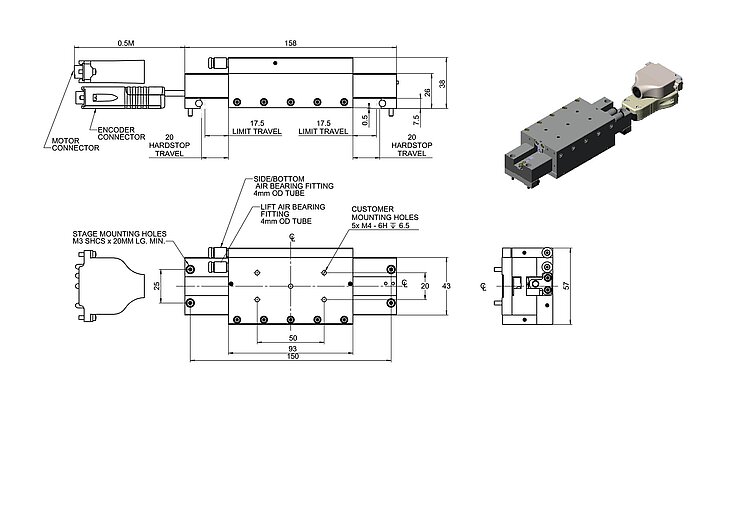

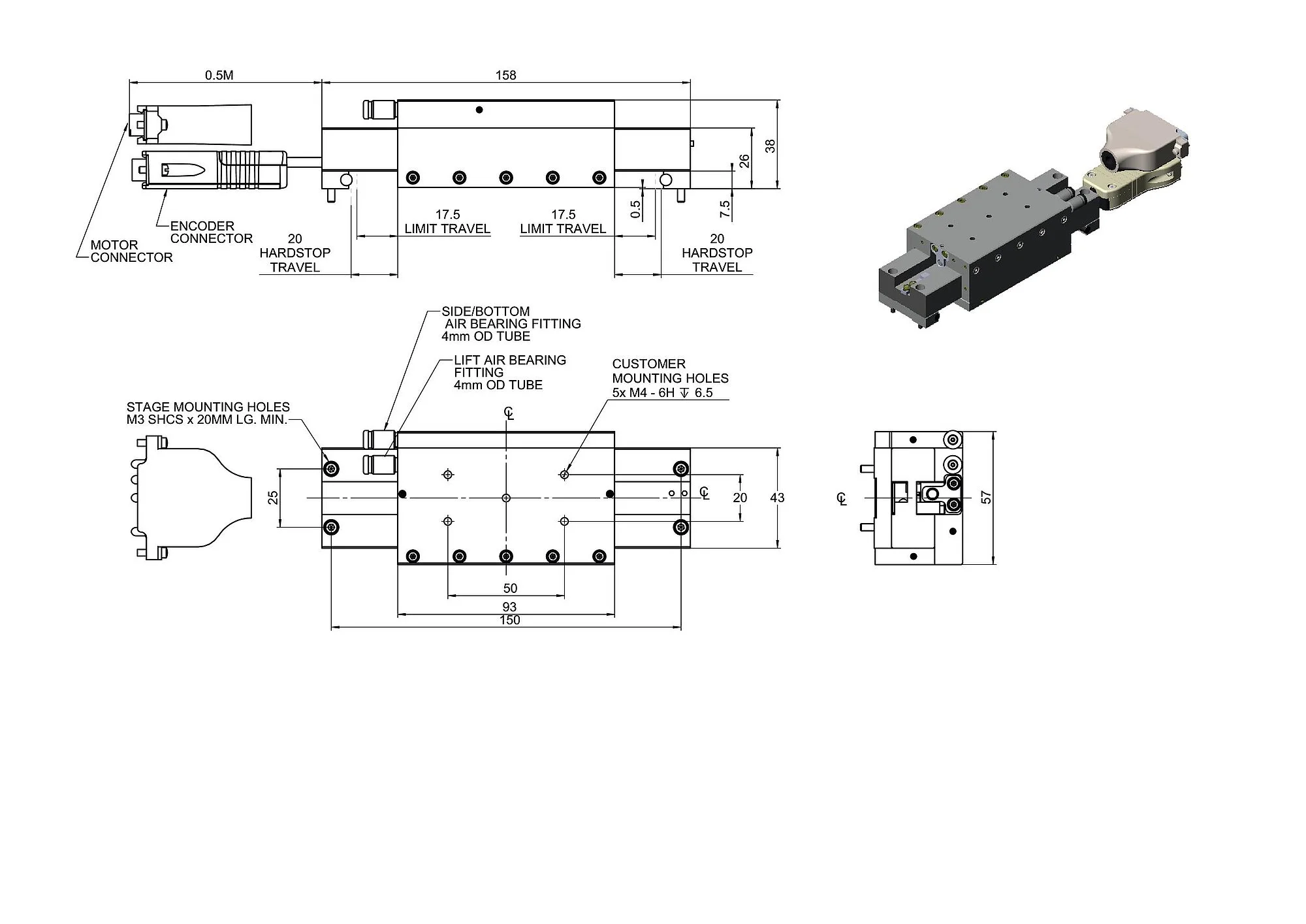

A-141.035A1，尺寸单位为mm

产品概述

带空气轴承的PIglide MB线性平台配备伺服线性电机驱动器，该驱动器配置预载的空气轴承和集成式直线光栅尺。该平台外形小巧，提供高精度。这类非接触式零件的组合构成了一个无摩擦运动平台，可实现高性能、优良品质和长使用寿命。

附件和可选配件

PIglide过滤器和空气预处理器
单轴和多轴运动控制器
花岗岩底座板和隔振系统

应用领域

这类平台非常适合高精度应用，诸如计量、光子学校准、光学定位和扫描。非接触式设计特别适合无尘室应用。电缆线不能移动。空气轴承模块支持锁定设计，位置稳定性高。

下载数据表转到规格报价/订购

数据表

版本/日期

2026-06-16

pdf - 678 KB

版本/日期

2026-06-16

pdf - 683 KB

版本/日期

2026-06-16

pdf - 952 KB

下载

选择行程范围：

运动	A-141.035A1	公差
主动轴	X
X向的行程	35 mm
X向的加速度，空载	3.5 m/s²	max.
X向的最大速度，空载	250 mm/s
Y向上的直线度误差（直线度）	± 0.1 µm	max.
Z向上的直线度误差（平面度）	± 0.1 µm	max.
绕X的角度误差（滚转角）	± 5 µrad	max.
绕Y的角度误差（俯仰角）	± 5 µrad	max.
绕Z的角度误差（偏转角）	± 5 µrad	max.
定位	A-141.035A1	公差
X向的已校准定位精度	± 0.2 µm	typ.
X向的未校准定位精度	± 2 µm	typ.
X向的双向重复精度	0.1 µm	typ.
参考点开关	编码器参考点
限位开关	霍尔效应
集成传感器	增量式直线光栅尺
传感器信号	正弦/余弦，1Vpp
传感器信号周期	20 µm
传感器分辨率	4.88 nm
驱动性能	A-141.035A1	公差
驱动类型	无铁芯三相直线电机
标称电压	48 V
峰值电压	80 V
标称电流，均方根	0.3 A	typ.
峰值电流，均方根	1.1 A	typ.
X向的驱动力	0.58 N	typ.
X向的峰值力	2.3 N
力常数	2.1 N/A
相间电阻	22.4 Ω	typ.
相间电感	1 mH
相间反电动势	0.7 V·s/m	max.
N-N极距	18 mm
机械性能	A-141.035A1	公差
Z向的允许推力	30 N	max.
θX向的允许力矩	1.1 N·m	max.
θY向的允许力矩	2.8 N·m	max.
X向的移动质量，空载	300 g
导轨	带空气预载的空气轴承
总质量	600 g
材料	硬膜铝，不锈钢安装硬件
其他	A-141.035A1	公差
工作温度范围	+15至+25 °C
接头	D-sub 9W4（公头）
传感器连接器	D-sub 15（公头）
工作压力	445至515（65至75psi） kPa
耗气量	28 L/min	max.
空气质量	清洁（过滤高达1.0µm或更佳）- ISO 8573–1一级 ǀ 无油 - ISO 8573–1一级 ǀ 干燥（-15°C露点）- ISO 8573–1三级
电缆长度	0.45 m
推荐控制器/驱动器	A-81x, A-82x

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
