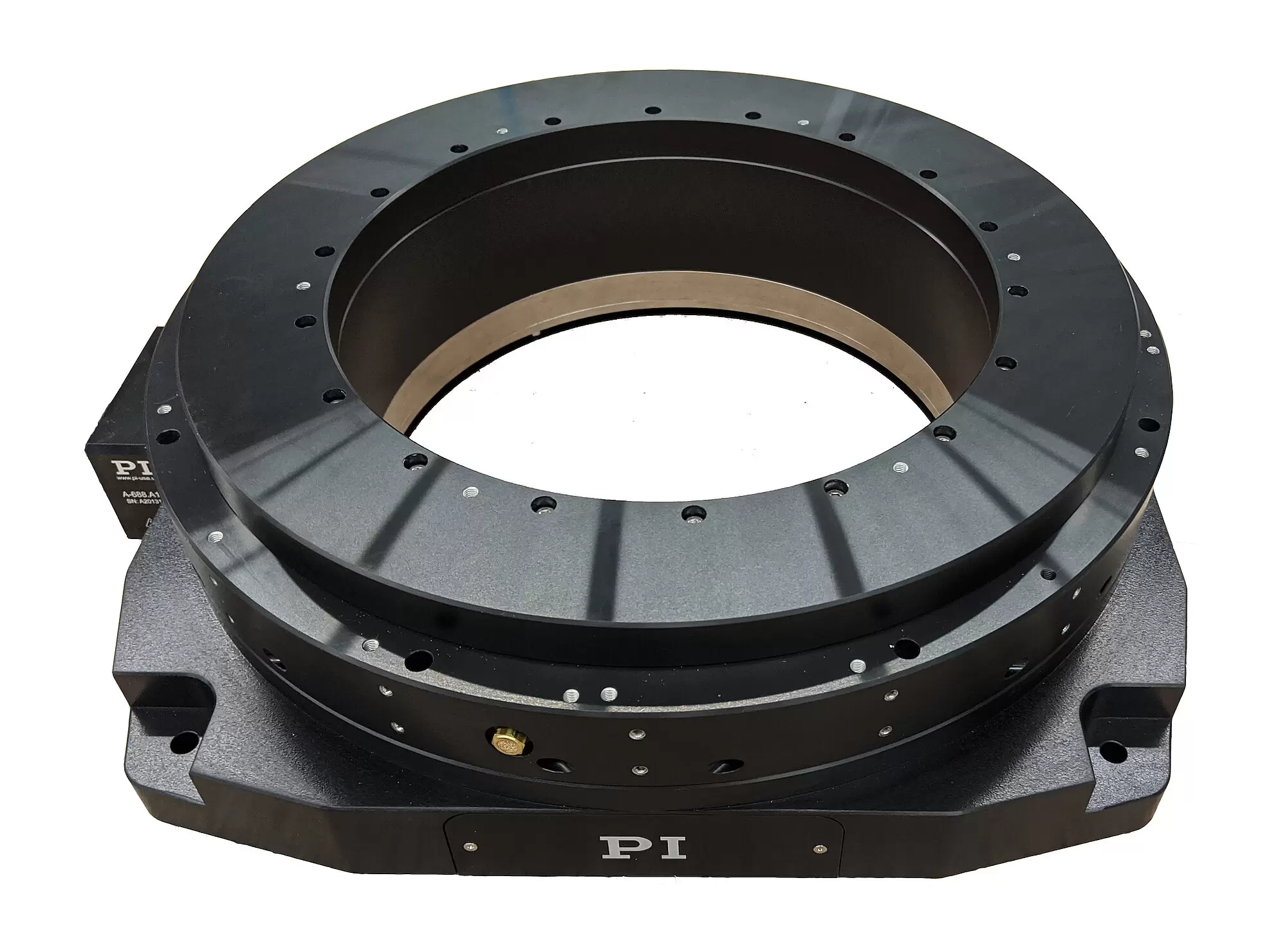

A-68x PIglide RLA Rotation Stage with Air Bearings, Large Aperture
无摩擦,电动

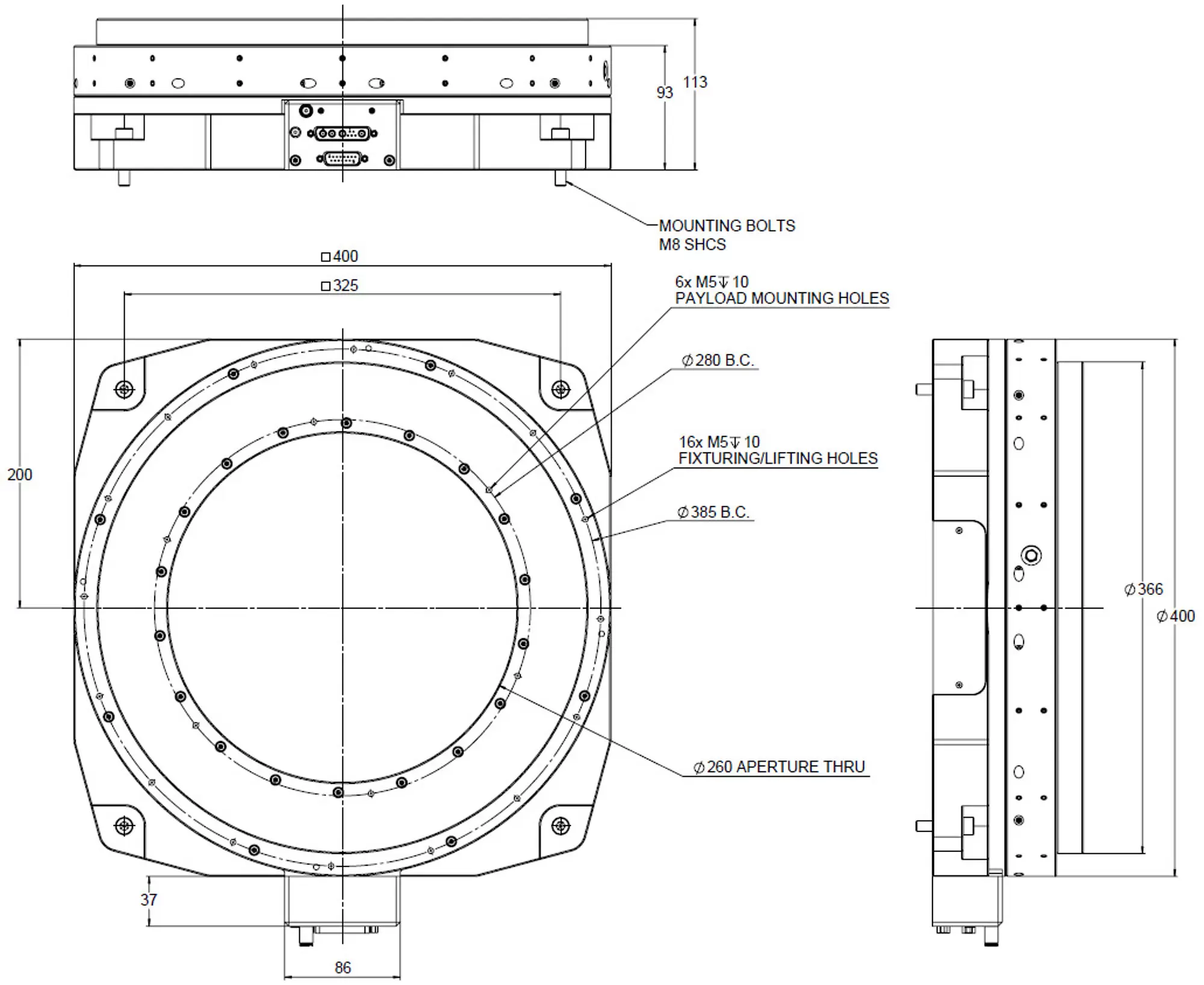

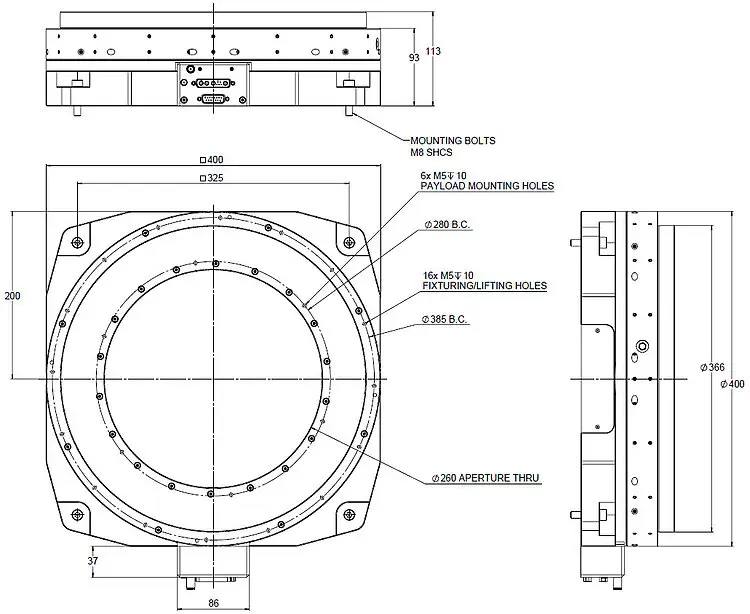

- 运动平台直径为365毫米,开孔直径为260毫米
- 低外形
- 偏心度和平面度< 300纳米
A-68x PIglide RLA Rotation Stage with Air Bearings, Large Aperture
产品描述
规格
下载
报价/订购
产品概述
PIglide RLA系列直接驱动式平面转台旨在实现较高的精度。这些转台低外形、大孔径。RLA平台提供优异的运动精度、平面度和摆动性能。
三相力矩电机
- 无刷
- 低齿槽转矩
绝对编码器(可选配)
绝对编码器提供明确的位置信息,帮助即刻确定位置。这意味着在接通期间无需定位,提高了操作过程中的效率和安全性。
附件和可选配件
- 增量或绝对编码器
- PIglide过滤器和空气预处理器
- 单轴或多轴运动控制器和伺服驱动器
- 多轴/定制化搭建
- 花岗岩底座板和隔振系统
应用领域
断层扫描、束线系统、晶圆计量、晶圆检验、测量技术、检验系统、校准、扫描。
由于无摩擦运动,因此不会形成颗粒,从而使PIglide平台成为无尘室应用的首选。
规格
该内容仅在平板电脑或桌面型设备上可见。规格
(1)取决于底面质量、有效载荷、方向和从外部作用于平台的力。请联系PI获取针对特定应用的参数。规定的数值为静态(测量时无旋转运动)、不带负载的值。
(2)所列负载为假定供气压力为550千帕(80磅/平方英寸)。若需其他压力,请联系PI。
(3)可能受有效载荷、有效载荷的不平衡性、控制器或驱动器的限制。
(4)假定4096x插值。有关其他因子的使用,请联系PI。
(5)规定的数值基于控制器控制的误差补偿。为实现这些数值,平台须与PI A-8xx系列控制器一同订购。精度值取短时间段,不考虑平台上热漂移的长期影响。
(6)为防止平台损坏,建议将空气压力传感器连接到控制器运动停止输入端。
下载
文件
文件
User Manual A688D0001
A-688 Series Large Clear Aperture Rotary Air Bearing Stage
版本/日期
1.0 / 2020-04-01
pdf - 983 KB
English
3D模型
3D模型
3-D模型A-68x
版本/日期
2020-04-01
zip - 2 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
A-688.A100
PIglide RLA 转台,空气轴承,365毫米运动平台直径,260毫米直径孔径,低外形,带有正弦/余弦信号传输的角度测量系统,无刷三相力矩电机
A-688.B100
PIglide RLA 转台,空气轴承,365毫米运动平台直径,260毫米直径孔径,低外形,带BiSS-C信号传输的绝对角度测量系统,无刷三相力矩电机
