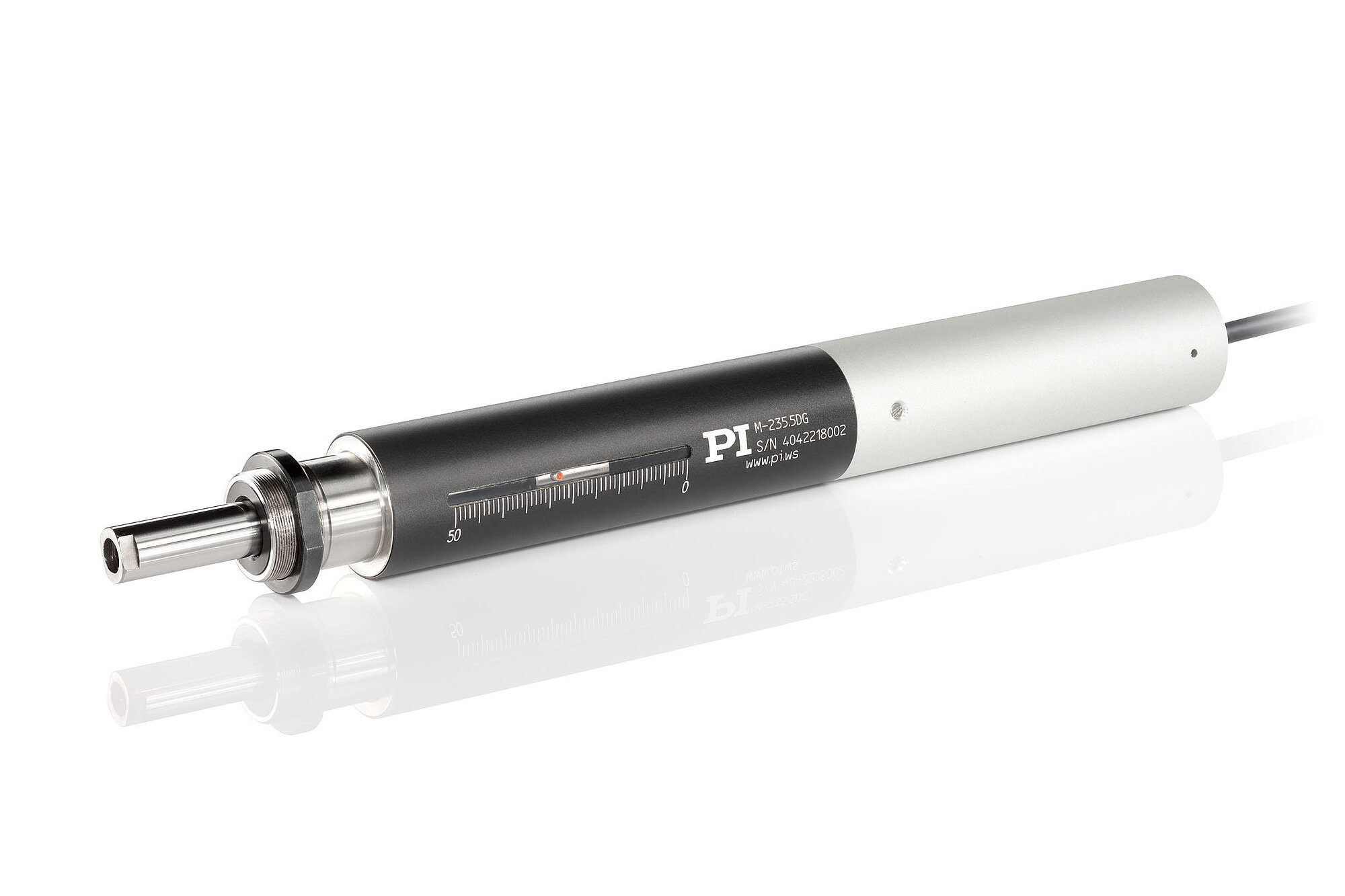

M-235 带直流电机的高分辨率线性促动器
高动态性,力高达120 牛
- 行程20和50 毫米
- 最小位移达0.1 微米
- 直流电机可实现高速度
- 推/拉力 达120 牛
- MTBF>10000 小时
M-235 带直流电机的高分辨率线性促动器
产品描述
规格
下载
报价/订购
规格
M-235.2DG M-235.5DG | M-235.2DD M-235.5DD | 单位 | 公差 | |
---|---|---|---|---|
高精度、带直流齿轮电机 | 高动态 | |||
运动和定位 | ||||
行程 | 20 / 50 | 20 / 50 | 毫米 | |
集成传感器 | 旋转编码器 | 旋转编码器 | ||
传感器分辨率 | 2048 | 2048 | 步/圈 | |
设计分辨率 | 0.016 | 0.5 | 微米 | 典型值 |
最小位移 | 0.1 | 1.5 | 微米 | 典型值 |
空回 | 2 | 2 | 微米 | 典型值 |
单向重复精度 | ±0.1 | ±0.5 | 微米 | 典型值 |
速度 | 2 | 30 | 毫米/秒 | 最大 |
机械特性 | ||||
齿轮速比 | 29.6:1 | – | ||
推拉力 | 120 | 50 | 牛 | 最大 |
可允许的侧向力 | 8 | 8 | 牛 | 最大 |
驱动特性 | ||||
电机类型 | 直流齿轮电机 | 直流电机 | ||
工作电压 | 0至±12 | 0至±12 | 伏 | |
电机功率 | 4 | 17 | 瓦 | 标称 |
限位和参考点开关 | 霍尔效应 | 霍尔效应 | ||
其他 | ||||
工作温度范围 | -20 到 65 | -20 到 65 | °C | |
材料 | 阳极氧化的铝、铬钢 | 阳极氧化的铝、铬钢 | ||
质量 | 0.55 / 0.7 | 0.5 / 0.65 | 千克 | ±5 % |
电缆长度 | 包含0.5米、3 米电缆。 | 包含0.5米、3 米电缆。 | 米 | ±10 毫米 |
连接器 | 15-针sub-D,含编码器驱动器 | 15-针sub-D,含编码器驱动器 | ||
推荐控制器/驱动器 | C-863 C-884 | C-863 C-884 |
Sonderausführungen auf Anfrage.
