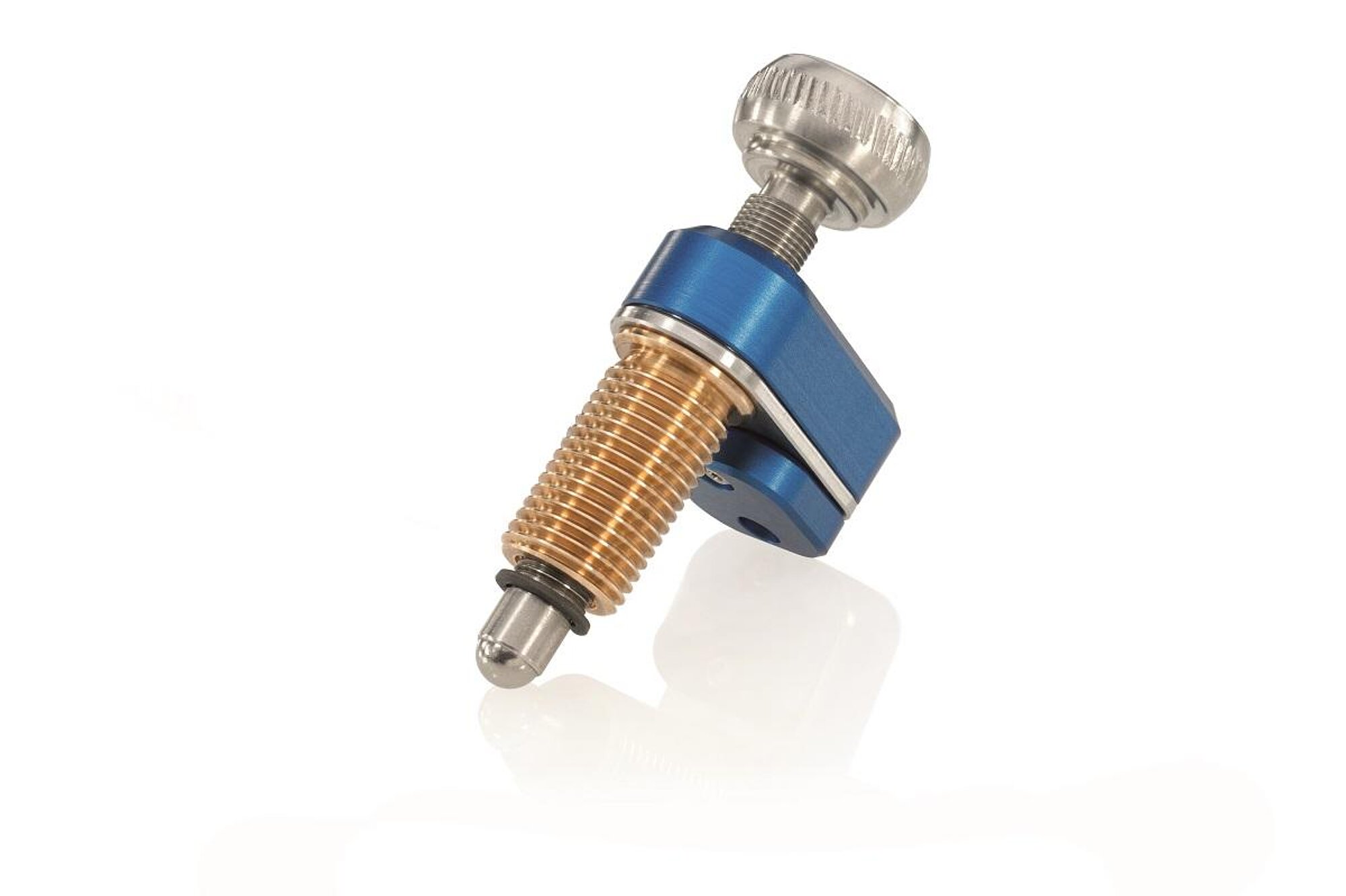

N-470 PiezoMike线性促动器

N-470 PiezoMike线性促动器

最小尺寸，较大的力，稳定定位

  • 保持力超过100 牛，馈通力为22 牛
  • 步长 20 nm
  • 行程7.5 毫米至26毫米
  • 紧凑型设计
  • 使用寿命>10亿步
  • 自锁，静止状态下无热量产生
to content

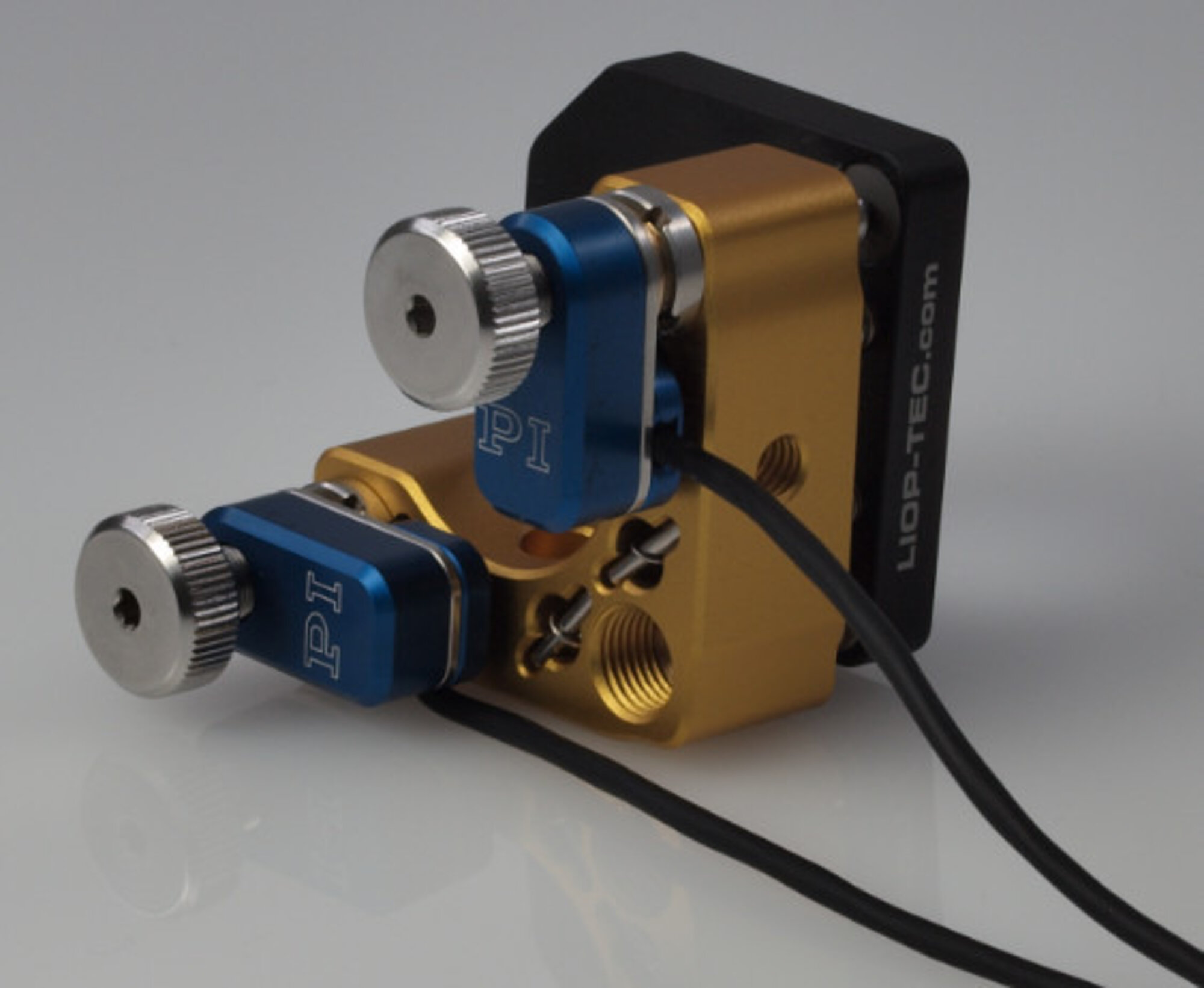

PiezoMike linear actuators replace manual micrometer screws in tip/tilt mirror mechanics

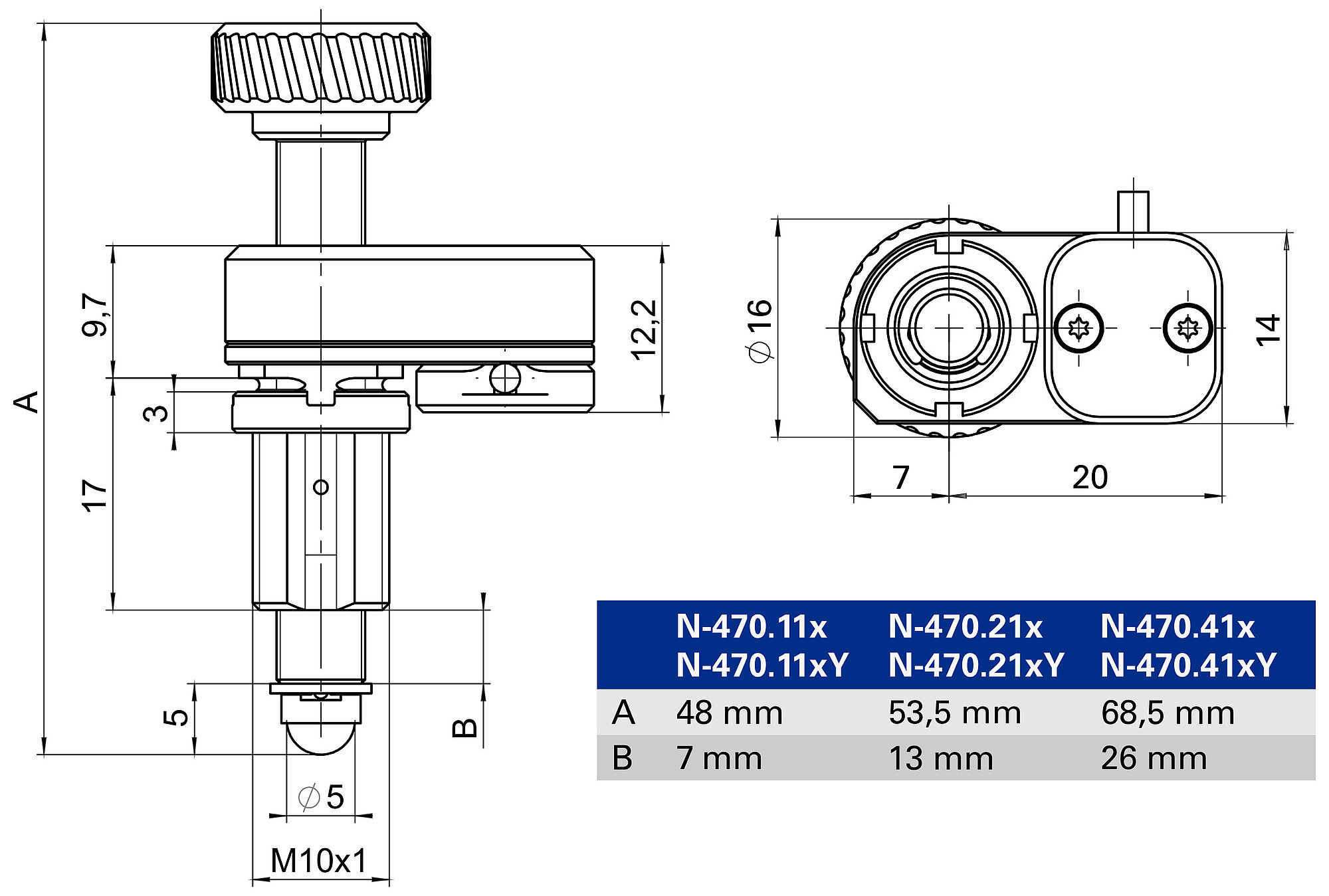

N-470 with mounting thread, dimensions in mm. Note that the decimal places are separated by a comma in the drawings.

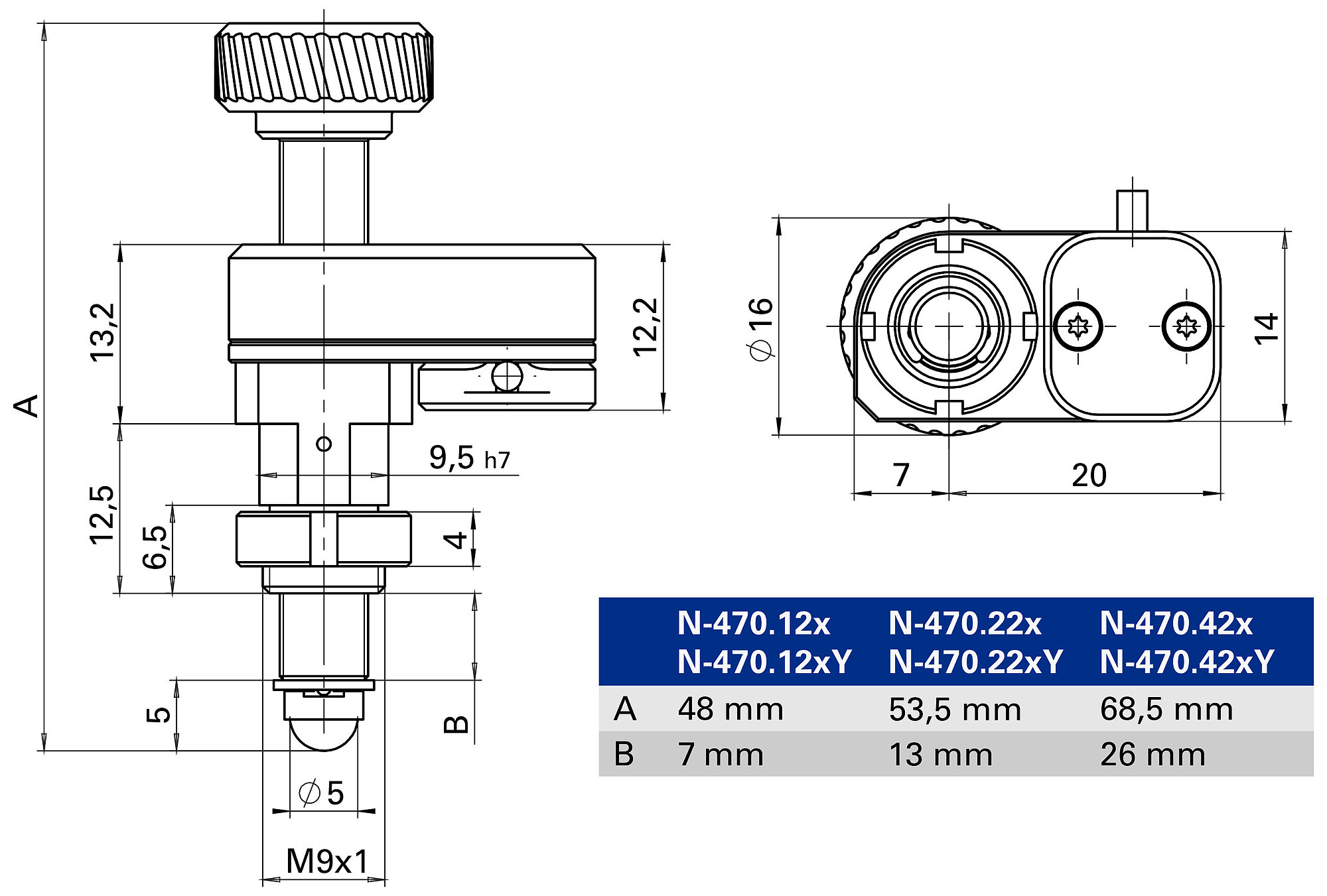

N-470 with clamping shank, dimensions in mm. Note that the decimal places are separated by a comma in the drawings.

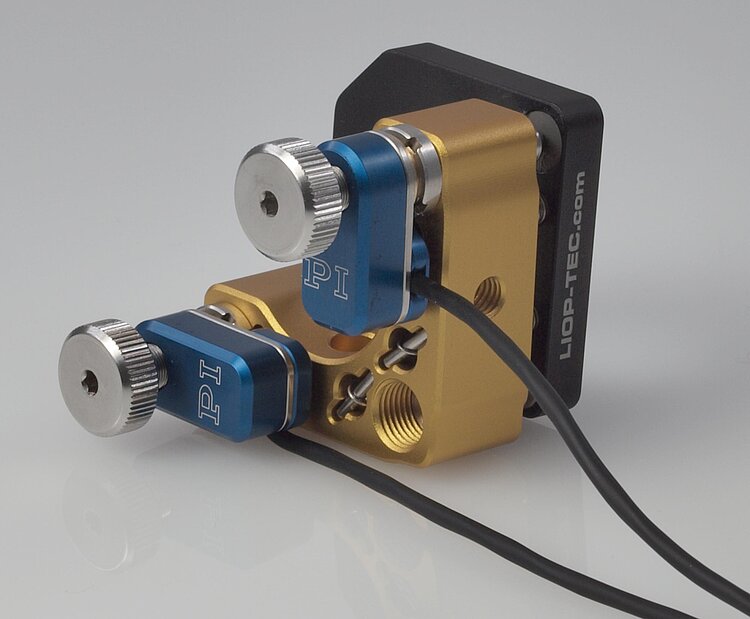

PiezoMike线性驱动器取代偏摆镜学中的手动千分尺螺丝

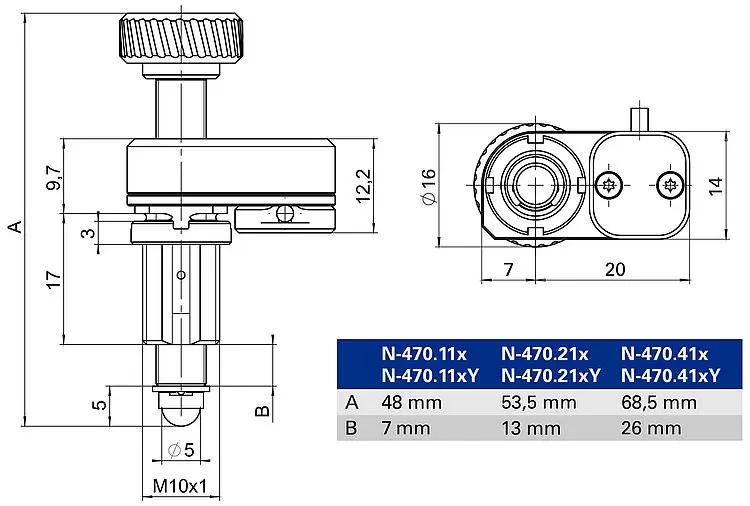

带安装螺纹的N-470，尺寸单位为毫米

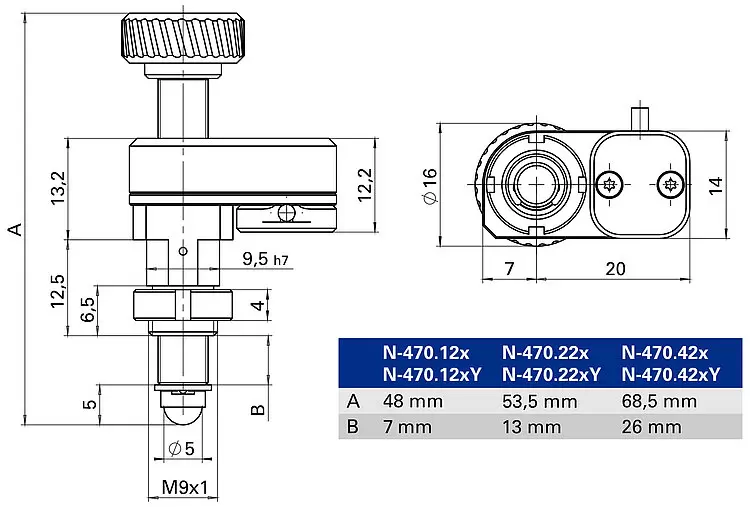

带夹紧螺栓（无螺纹部）的N-470，尺寸单位为毫米
N-470 PiezoMike线性促动器
产品描述 规格 下载 报价/订购

带压电电机的线性促动器

带压电陶瓷惯性驱动器的线性螺旋式促动器，可实现高分辨率和稳定定位。

压电电机

外形紧凑、价格便宜的惯性驱动器原理(粘-滑)。驱动器在静止状态下可自锁，无需电流，且不产生任何热量。其能用最大的力保持住位置。

机械和光学机械部件的校准

光程中的稳定校准。长期定位：目标位置上的高稳定性，较长时间停机后仍能可靠启动。通过将压电陶瓷促动器与机械螺纹平移结合后实现高保持力和高分辨率。

下载数据表 转至规格

规格

数据表

数据表N-470

版本/日期
2020-11-11
pdf - 875 KB
版本/日期
2020-11-11
pdf - 884 KB
下载
下载
转到下载

下载

产品注解

产品注解

Product Change Notification N-47x.xxx

版本/日期
2020-05-20
pdf - 225 KB
English
下载

数据表

数据表

数据表N-470

版本/日期
2020-11-11
pdf - 875 KB
版本/日期
2020-11-11
pdf - 884 KB
下载
下载

文件

文件

简单说明MP171EK

N-45x / N-47x / N-48x PiezoMike线性促动器

版本/日期
1.1.0 03/2020
pdf - 1 MB
版本/日期
1.1.0 03/2020
pdf - 1 MB
下载
下载
文件

用户使用手册MP125

N-470 PiezoMike线性促动器

版本/日期
1.4.0 2020-04-17
pdf - 2 MB
版本/日期
1.4.0 2020-04-17
pdf - 2 MB

3D模型

3D模型

N-470 3-D模型

zip - 2 MB
转至报价/订单

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

PiezoMike线性促动器，行程为7.5毫米

PiezoMike线性促动器，行程为13毫米

PiezoMike线性促动器，行程为26毫米

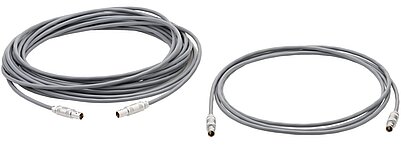

配件

询问定制设计 前往报价单

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

0086 21 518 792 98info@pi-china.cn
联系我们
兼容电子元件 相关产品
E-872.401 Q-Motion®压电电机/PiezoMike驱动器电控

技术

PiezoMike线性促动器

紧凑、低成本的惯性驱动器原理（粘-滑）。静止状态下，驱动器自锁，无需电流，不产生热量，能用最大的力保持住位置。
