P-882.11
PICMA®压电陶瓷促动器，行程为6.5微米，3毫米 × 2毫米 × 9毫米，导线

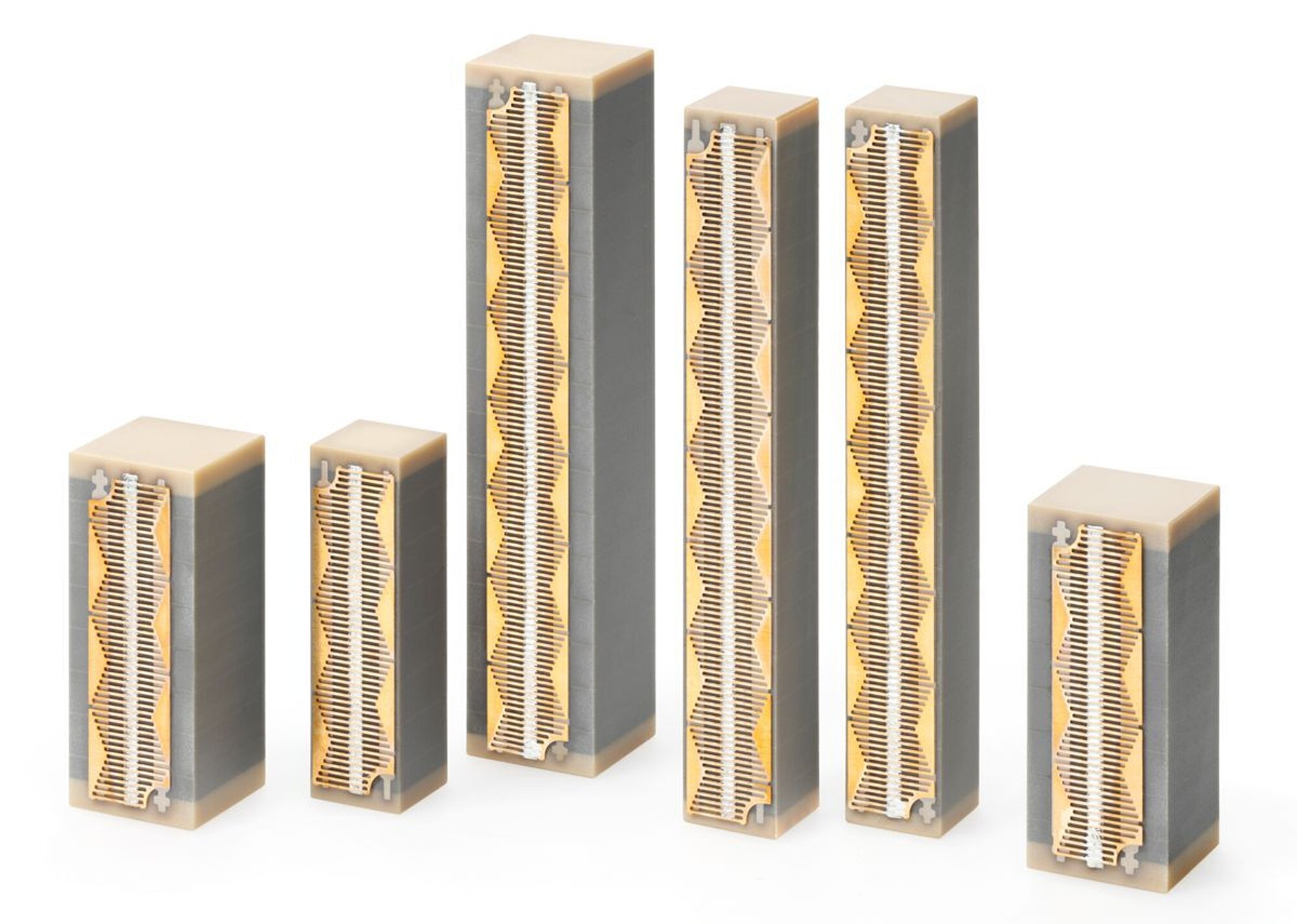

P-882 – P-888 PICMA® Stack多层压电陶瓷促动器
陶瓷绝缘高功率促动器
- 超长使用寿命
- 高刚性
- 微秒级响应
- 亚纳米级分辨率
- 超高真空兼容至10-9 百帕
[Translate to Chinese:] PICMA® Stack actuators, L, A, B see table

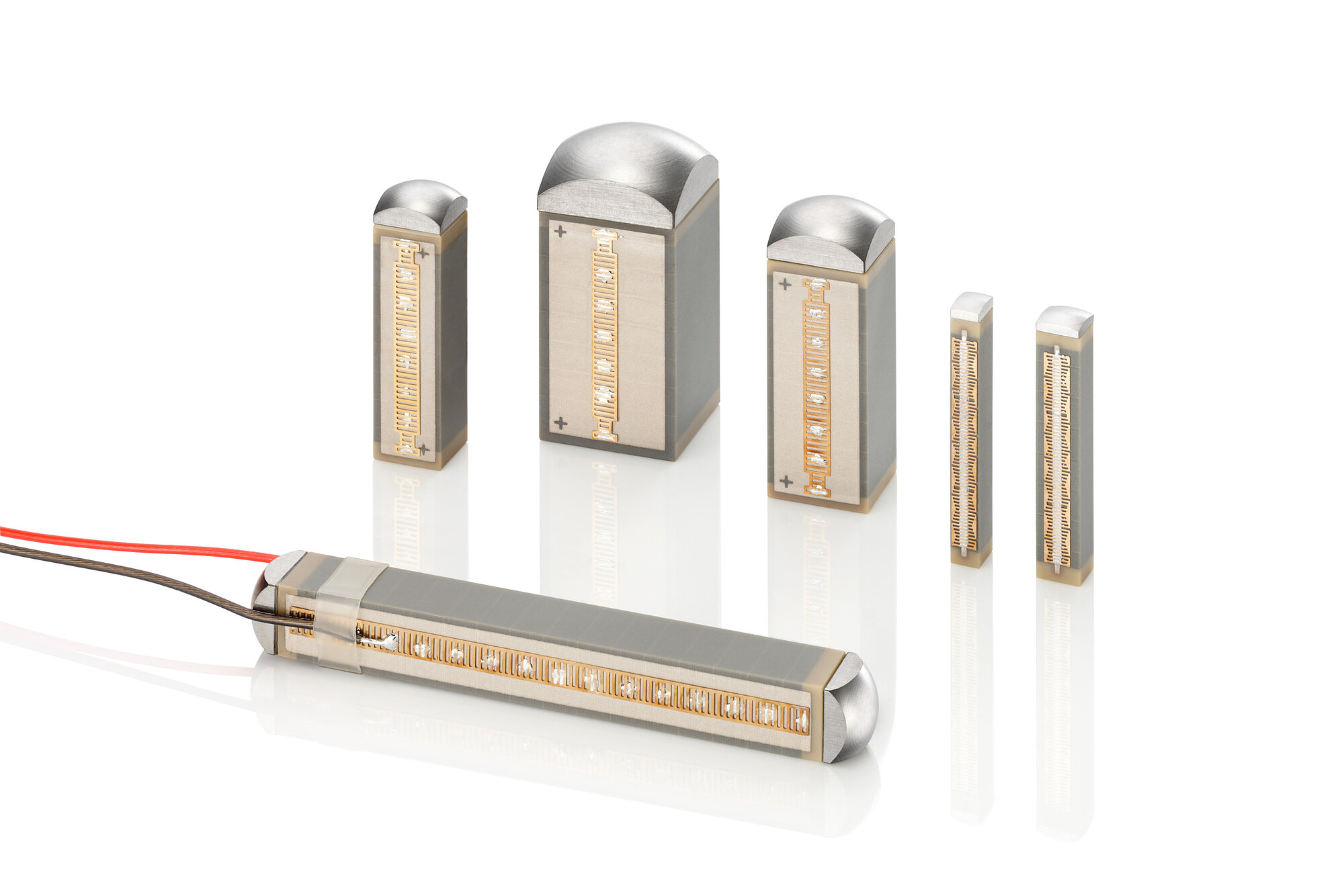

[Translate to Chinese:] Variety of tips: Spherical tips. PI Ceramic has suitable tips with standarddimensions in stock and mounts them prior to delivery.Application-specific tips can be manufactured on request.
[Translate to Chinese:] For high-dynamics applications, the multilayer actuators are equipped with electrodes for especially high currents of up to 20 A. Together with a high-performance switching driver such as the E-618, high operating frequencies in the kHz range can be attained. The rise times for the nominal displacement are a few tens of microseconds.

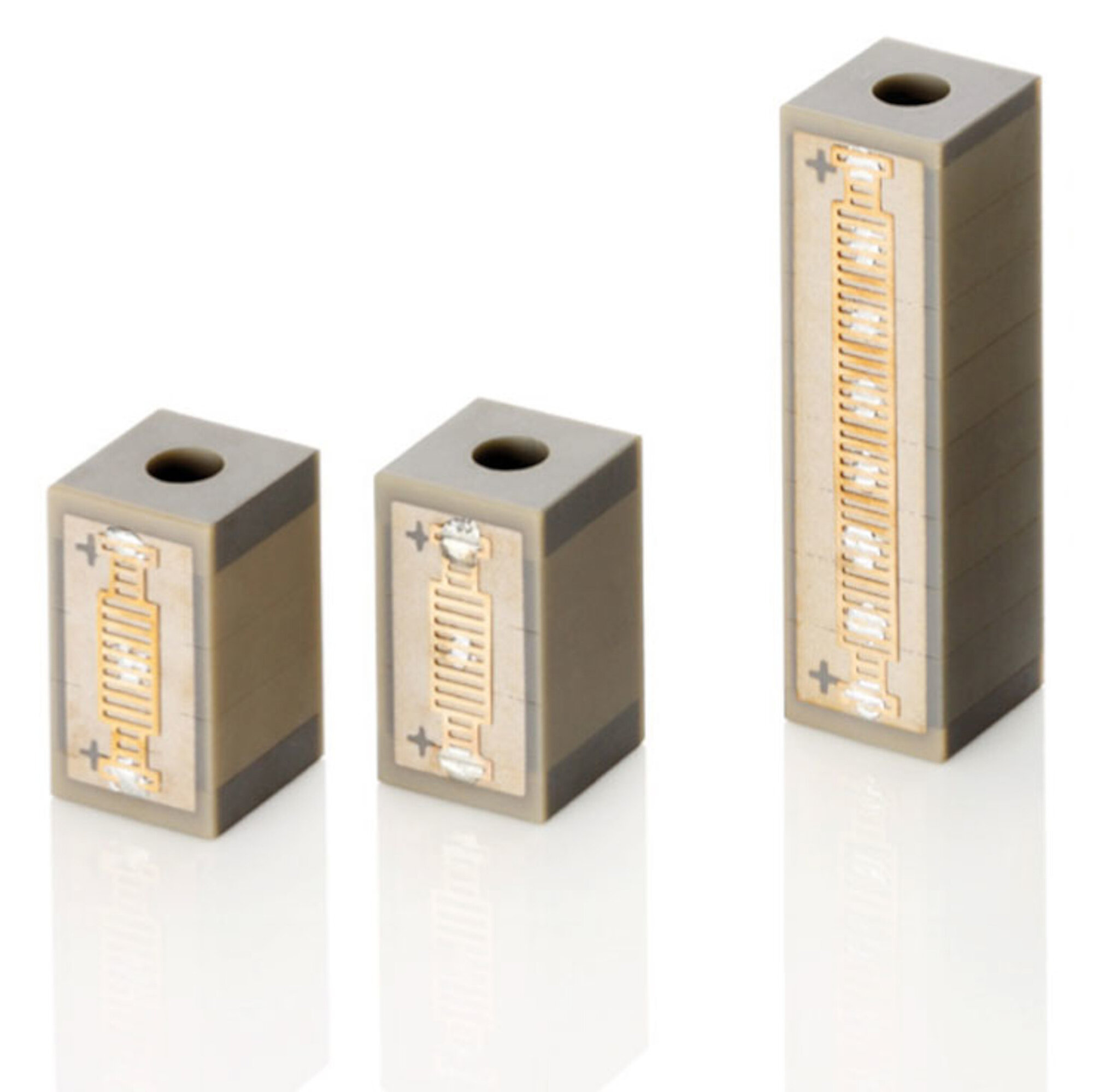

[Translate to Chinese:] PICMA® Multilayer actuators with ceramic-insulated inner hole
P-882 – P-888 PICMA® Stack多层压电陶瓷促动器
产品描述
规格
下载
报价/订购
规格
|
|
|
|
|
|
| |
|---|---|---|---|---|---|---|---|
|
|
|
|
|
| ||
P-882.11 | 3 毫米 × 2 毫米 × 9 毫米 | 6.5 | 8 | 190 | 24 | 0.15 | 135 |
P-882.31 | 3 毫米 × 2 毫米 × 13.5 毫米 | 11 | 13 | 210 | 16 | 0.22 | 90 |
P-882.51 | 3 毫米 × 2 毫米 × 18 毫米 | 15* | 18* | 210 | 12 | 0.31 | 70 |
P-883.11 | 3 毫米 × 3 毫米 × 9 毫米 | 6.5 | 8 | 290 | 36 | 0.21 | 135 |
P-883.31 | 3 毫米 × 3 毫米 × 13.5 毫米 | 11 | 13 | 310 | 24 | 0.35 | 90 |
P-883.51 | 3 毫米 × 3 毫米 × 18 毫米 | 15* | 18* | 310 | 18 | 0.48 | 70 |
P-885.11 | 5 毫米 × 5 毫米 × 9 毫米 | 6.5 | 8 | 800 | 100 | 0.6 | 135 |
P-885.31 | 5 毫米 × 5 毫米 × 13.5 毫米 | 11 | 13 | 870 | 67 | 1.1 | 90 |
P-885.51 | 5 毫米 × 5 毫米 × 18 毫米 | 15* | 18* | 900 | 50 | 1.5 | 70 |
P-885.91 | 5 毫米 × 5 毫米 × 36 毫米 | 32* | 38* | 950 | 25 | 3.1 | 40 |
P-887.31 | 7 毫米 × 7 毫米 × 13.5 毫米 | 11 | 13 | 1700 | 130 | 2.2 | 90 |
P-887.51 | 7 毫米 × 7 毫米 × 18 毫米 | 15* | 18* | 1750 | 100 | 3.1 | 70 |
P-887.91 | 7 毫米 × 7 毫米 × 36 毫米 | 32* | 38* | 1850 | 50 | 6.4 | 40 |
P-888.31 | 10 毫米 × 10 毫米 × 13.5 毫米 | 11 | 13 | 3500 | 267 | 4.3 | 90 |
P-888.51 | 10 毫米 × 10 毫米 × 18 毫米 | 15* | 18* | 3600 | 200 | 6.0 | 70 |
P-888.91 | 10 毫米 × 10 毫米 × 36 毫米 | 32* | 38* | 3800 | 100 | 13.0 | 40 |
标称行程：0至100伏时，公差为±20%，*±10%。
最大行程：0至120伏时，公差为±20%，*±10%。
闭锁力：0至120伏时。
电容：公差为±20%，1伏峰峰、1千赫兹、室温下测量。
1伏下的谐振频率峰峰，空载，松开。单侧夹紧时数值减半，公差为±20%。
[SFi: hier hat die Frequenz eine Toleranzangabe, sonst eher selten. 可以吗？BSc: lassen]
压电陶瓷类型：PIC252。
标准连接：聚四氟乙烯绝缘导线，100毫米；P-882、P-883：美国线规为32（直径为0.49毫米）；P-885、P-887、P-888：美国线规为30（直径为0.61毫米）。若需要选配可软焊触点，请将订购编号扩展号改为.x0（如 P-882.10）。
工作电压：-20至120伏。
工作温度范围：-40至150摄氏度。
动态操作的推荐预载：15兆帕。
恒力的最大预载：30兆帕。
可按需提供定制设计或不同规格。
下载
文件
文件
用户使用手册PZ259
P-882 – P-888 PICMA®堆叠型多层压电陶瓷促动器、P-080 PICMA®带内孔的堆叠型多层环状促动器、P-088 PICMA®堆叠型多层压电陶瓷促动器、圆形截面
版本/日期
1.1.0 2021-09-27
pdf - 3 MB
版本/日期
1.1.0 2021-09-27
pdf - 3 MB
报价/订购
所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

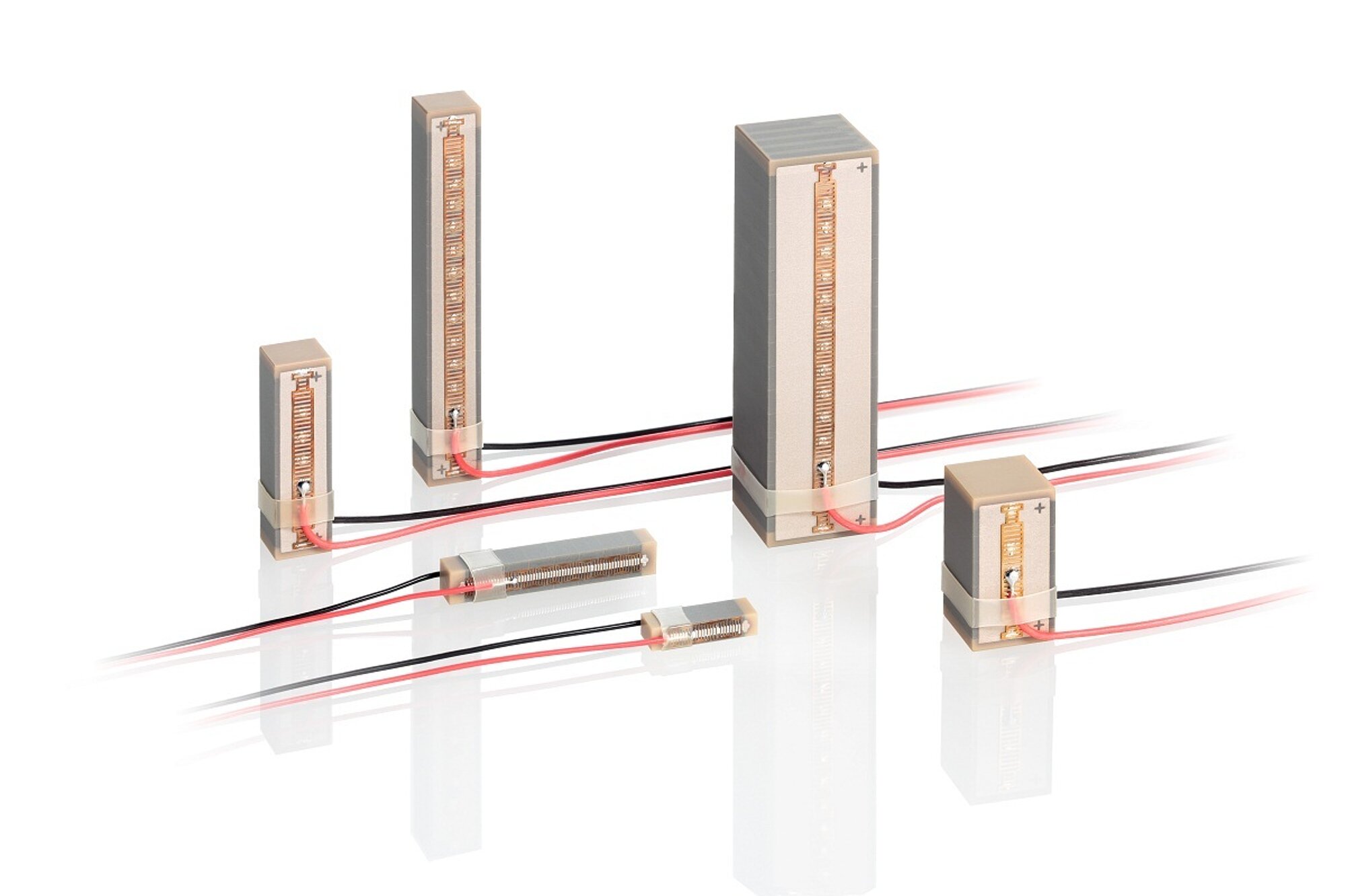

PICMA® Stack促动器，聚四氟乙烯绝缘导线，100毫米
P-882.31
PICMA®压电陶瓷促动器，行程为11微米，3毫米 × 2毫米 × 13.5毫米，导线
P-882.51
PICMA®压电陶瓷促动器，行程为15微米，3毫米 × 2毫米 × 18毫米，导线
P-883.11
PICMA®压电陶瓷促动器，行程为6.5微米，3毫米 × 3毫米 × 9毫米，导线
P-883.31
PICMA®压电陶瓷促动器，行程为11微米，3毫米 × 3毫米 × 13.5毫米，导线
P-883.51
PICMA®压电陶瓷促动器，行程为15微米，3毫米 × 3毫米 × 18毫米，导线
P-885.11
PICMA®压电陶瓷促动器，行程为6.5微米，5毫米 × 5毫米 × 9毫米，导线
P-885.31
PICMA®压电陶瓷促动器，行程为11微米，5毫米 × 5毫米 × 13.5毫米，导线
P-885.51
PICMA®压电陶瓷促动器，行程为15微米，5毫米 × 5毫米 × 18毫米，导线
P-885.91
PICMA®压电陶瓷促动器，行程为32微米，5毫米 × 5毫米 × 36毫米，导线
P-887.31
PICMA®压电陶瓷促动器，行程为11微米，7毫米 × 7毫米 × 13.5毫米，导线
P-887.51
PICMA®压电陶瓷促动器，行程为15微米，7毫米 × 7毫米 × 18毫米，导线
P-887.91
PICMA®压电陶瓷促动器，行程为32微米，7毫米 × 7毫米 × 36毫米，导线
P-888.31
PICMA®压电陶瓷促动器，行程为11微米，10毫米 × 10毫米 × 13.5毫米，导线
P-888.51
PICMA®压电陶瓷促动器，行程为15微米，10毫米 × 10毫米 × 18毫米，导线
P-888.91
PICMA®压电陶瓷促动器，行程为32微米，10毫米 × 10毫米 × 36毫米，导线
带可软焊触点的PICMA® Stack促动器
P-882.10
PICMA®压电陶瓷促动器，行程为6.5微米，3毫米 × 2毫米 × 9毫米
P-882.30
PICMA®压电陶瓷促动器，行程为11微米，3毫米 × 2毫米 × 13.5毫米
P-882.50
PICMA®压电陶瓷促动器，行程为15微米，3毫米 × 2毫米 × 18毫米
P-883.10
PICMA®压电陶瓷促动器，行程为6.5微米，3毫米 × 3毫米 × 9毫米
P-883.20
PICMA®压电陶瓷促动器，行程为8.5微米，3毫米 × 3毫米 × 11毫米
P-883.30
PICMA®压电陶瓷促动器，行程为11微米，3毫米 × 3毫米 × 13.5毫米
P-883.50
PICMA®压电陶瓷促动器，行程为15微米，3毫米 × 3毫米 × 18毫米
P-885.10
PICMA®压电陶瓷促动器，行程为6.5微米，5毫米 × 5毫米 × 9毫米
P-885.20
PICMA®压电陶瓷促动器，行程为8.5微米，5毫米 × 5毫米 × 11毫米
P-885.30
PICMA®压电陶瓷促动器，行程为11微米，5毫米 × 5毫米 × 13.5毫米
P-885.50
PICMA®压电陶瓷促动器，行程为15微米，5毫米 × 5毫米 × 18毫米
P-885.90
PICMA®压电陶瓷促动器，行程为32微米，5毫米 × 5毫米 × 36毫米
P-887.30
PICMA®压电陶瓷促动器，行程为11微米，7毫米 × 7毫米 × 13.5毫米
P-887.50
PICMA®压电陶瓷促动器，行程为15微米，7毫米 × 7毫米 × 18毫米
P-887.90
PICMA®压电陶瓷促动器，行程为32微米，7毫米 × 7毫米 × 36毫米
P-888.30
PICMA®压电陶瓷促动器，行程为11微米，10毫米 × 10毫米 × 13.5毫米
P-888.50
PICMA®压电陶瓷促动器，行程为15微米，10毫米 × 10毫米 × 18毫米
P-888.90
PICMA®压电陶瓷促动器，行程为32微米，10毫米 × 10毫米 × 36毫米
可按需提供定制设计或不同规格。
