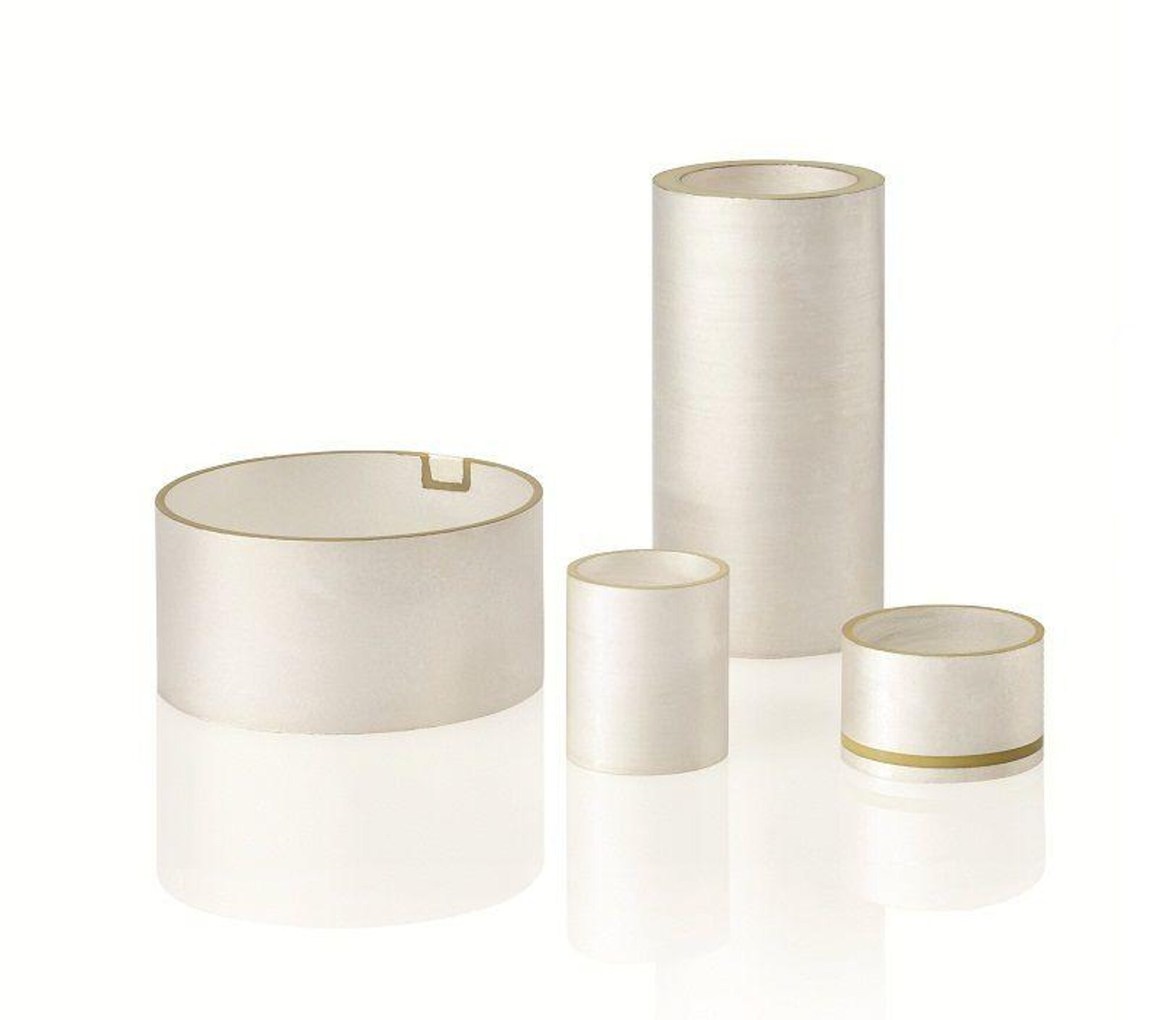

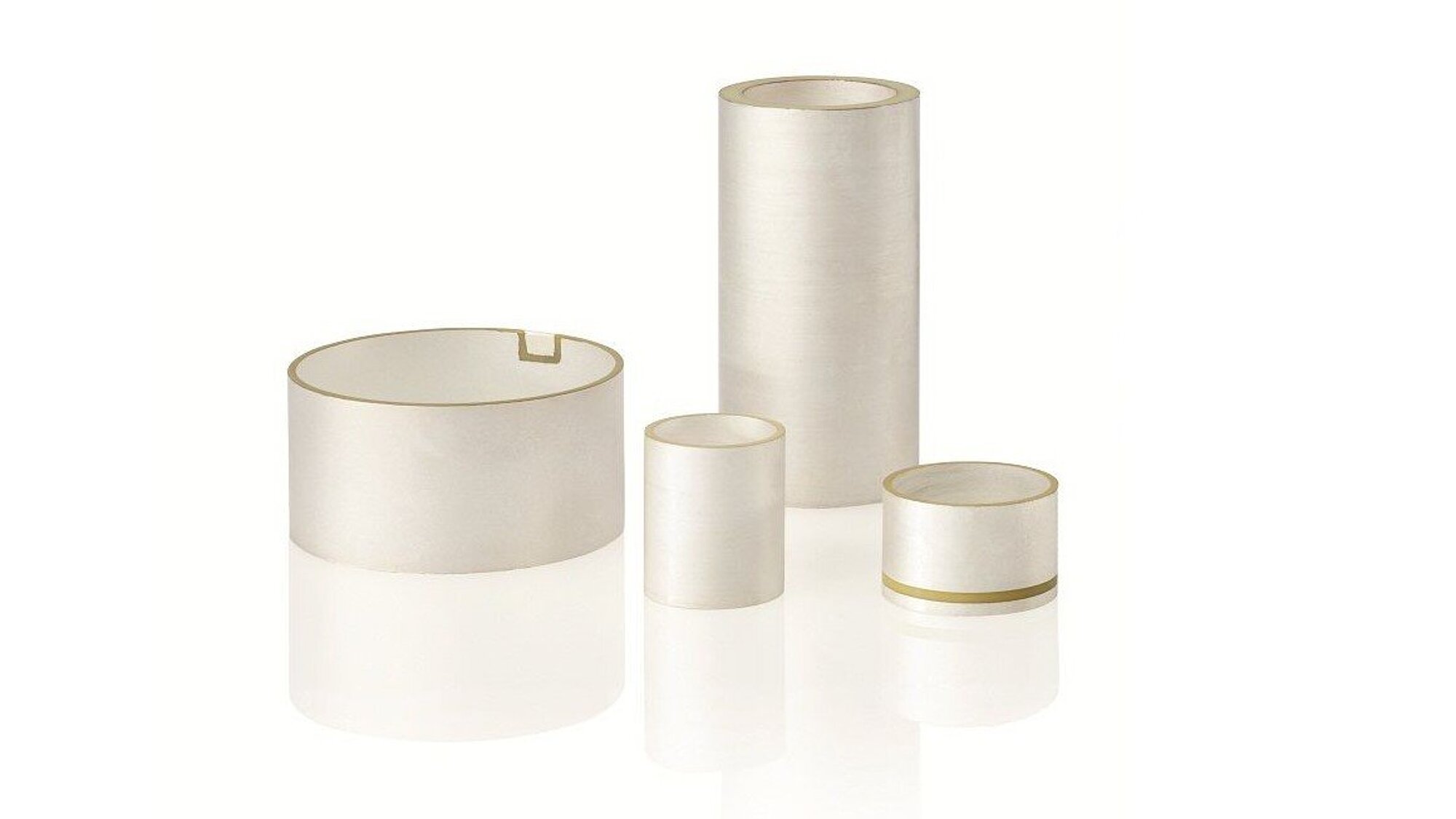

PT120 – PT140 压电陶瓷管

低负载高动态操作

径向和轴向位移
亚纳米级分辨率
OEM应用的完美选择
多种设计选择
交货期短

[Translate to Chinese:] PT Piezo Tube actuators, dimensions in mm L, OD, ID see data table

工作电压达1000伏。轴向和直径收缩，具有最小几何公差的整体式压电陶瓷促动器

材料
工作电压范围，位移
公差
所用传感器
特殊高/低温版本
电极的分割，环绕电极，圆周绝缘边界
无磁性

长度L最大为70毫米
外径OD为2至80毫米
内径ID为0.8至74毫米
最小壁厚度为0.30毫米

工业和科研。用于微小剂量定量给料、显微操纵

下载数据表转至规格

数据表

版本/日期

2015-02-02

pdf - 828 KB

版本/日期

2015-02-02

pdf - 827 KB

下载

	尺寸长度×外径×内径	最大工作电压	电容	最大轴向收缩	最大直径收缩
		伏	毫微法	微米	微米
PT120.00	20 毫米 × 2.2 毫米 × 1 毫米	500	3	5	0.7
PT130.90	30 毫米 × 3.2 毫米 × 2.2 毫米	500	12	9	0.9
PT130.10	30 毫米 × 6.35 毫米 × 5.35 毫米	500	18	9	1.8
PT130.20	30 毫米 × 10 毫米 × 9 毫米	500	36	9	3
PT130.50	30 毫米 × 20 毫米 × 18 毫米	1000	35	9	6
PT140.70	40 毫米 × 40 毫米 × 38 毫米	1000	70	15	12

电容：公差为±20%，1伏_峰峰, 1千赫兹, 室温下测量。

最大工作电压下的最大收缩。

压电陶瓷类型：PIC151。

正电势上的内电极。标准型为内外烧结镀银电极。可选：外电机薄膜（铜镍，金）。

询问定制设计！

下载数据表转到下载

数据表

版本/日期

2015-02-02

pdf - 828 KB

版本/日期

2015-02-02

pdf - 827 KB

下载

文件

压电元件的处理和电接触

版本/日期

2019-02-12

pdf - 718 KB

版本/日期

2019-02-12

pdf - 725 KB

转至报价/订单

Ask for a free quote on quantities required, prices, and lead times or describe your desired modification. All products available online can be ordered directly

PT120.00

Piezo Tube, L 20 mm × OD 2.2 mm × ID 1 mm, 5 µm Axial Contraction

Add to quote list Remove from quote list

PT130.90

Piezo Tube, L 30 mm × OD 3.2 mm × ID 2.2 mm, 9 µm Axial Contraction

Add to quote list Remove from quote list

PT130.10

Piezo Tube, L 30 mm × OD 6.35 mm × ID 5.35 mm, 9 µm Axial Contraction

Add to quote list Remove from quote list

PT130.20

Piezo Tube, L 30 mm × OD 10 mm × ID 9 mm, 9 µm Axial Contraction

Add to quote list Remove from quote list
