P-216.10
施加预载的压电陶瓷促动器，15微米，1000伏，4500牛

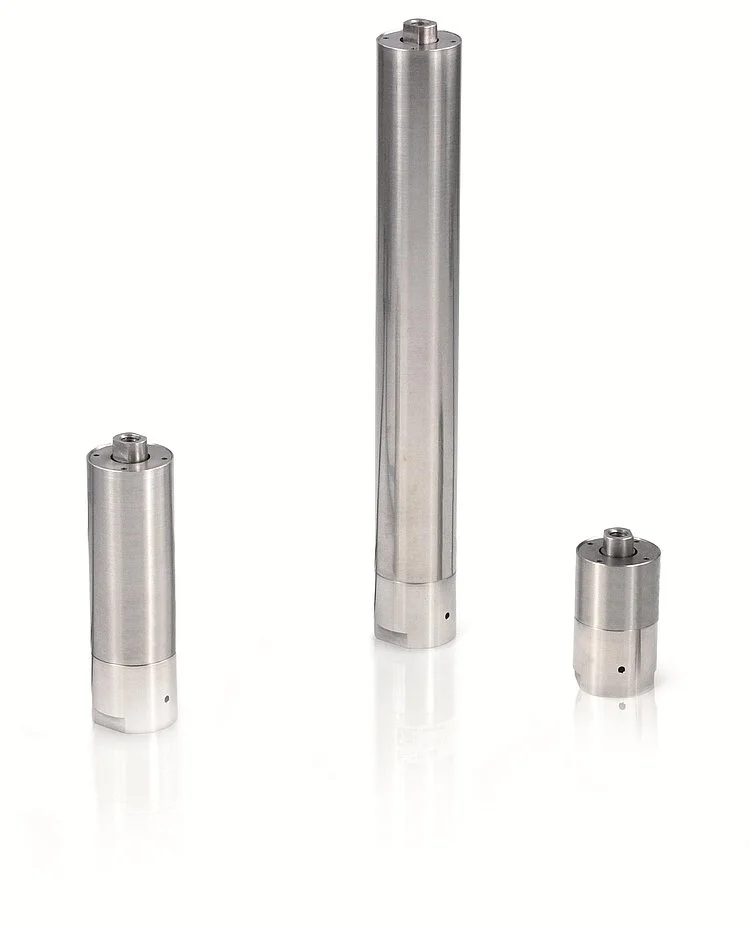

P-216 PICA Power压电陶瓷促动器
带传感器选项的预载压电陶瓷促动器（HVPZT）
- 行程达180微米
- 推力达4500牛
- 拉力达500牛
- 亚微秒级响应时间
- 亚纳米级分辨率
- 可选：适用于真空、高温

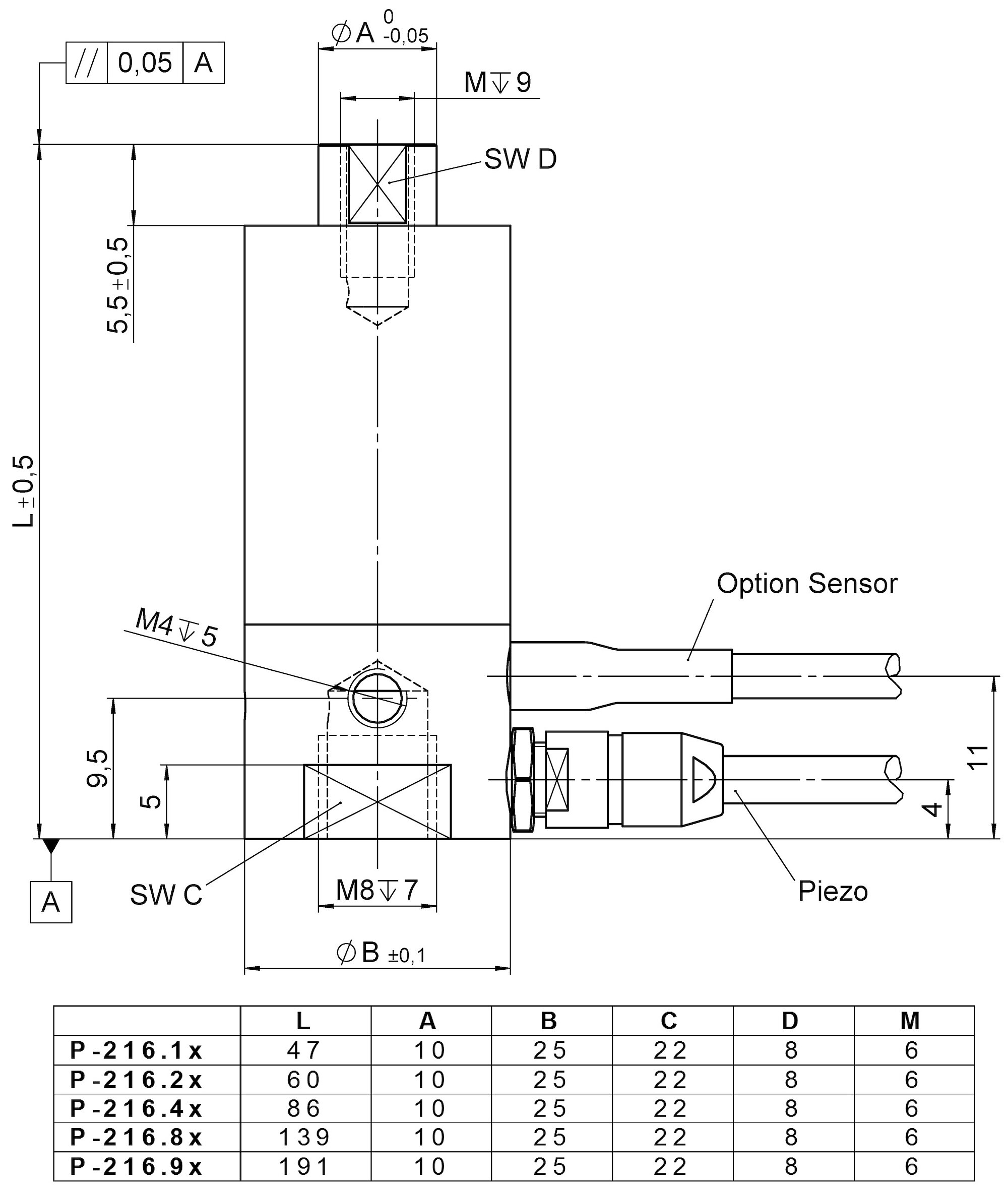

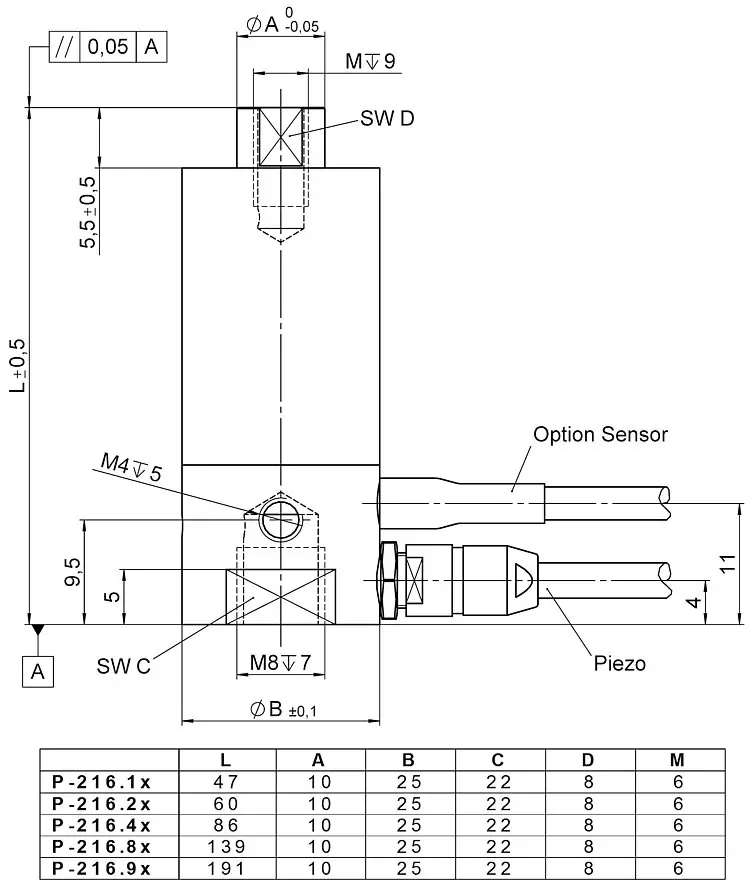

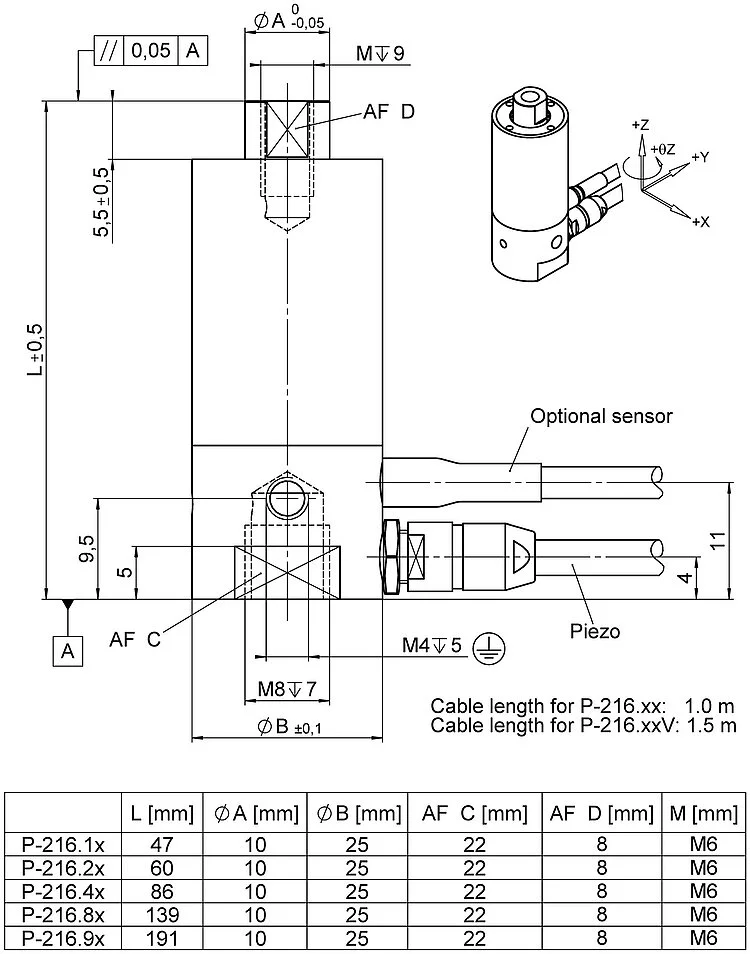

P-216，尺寸单位为毫米
P-216 PICA Power压电陶瓷促动器
产品描述
规格
下载
报价/订购
规格
P-216.10 | P-216.20 | P-216.40 | P-216.80 | P-216.90 | 单位 | 公差 | |
|---|---|---|---|---|---|---|---|
工作电压范围 | 0至1000 | 0 到 1000 | 0 到 1000 | 0 到 1000 | 0至1000 | 伏 | |
运动和定位 | |||||||
行程，闭环* | 15 | 30 | 60 | 120 | 180 | 微米 | |
分辨率，闭环*/** | 0.3 | 0.6 | 1.2 | 2.4 | 3.6 | 纳米 | 典型值 |
分辨率，开环** | 0.15 | 0.3 | 0.6 | 1.2 | 1.8 | 纳米 | 典型值 |
线性误差* | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | % | 典型值 |
机械特性 | |||||||
运动方向上的静态大信号刚度*** | 210 | 140 | 80 | 50 | 32 | 牛/微米 | ±20 % |
谐振频率，空载 | 17 | 12 | 7 | 4.5 | 3 | 千赫兹 | ±20 % |
运动方向上的推/拉力 | 4500 / 500 | 4500 / 500 | 4500 / 500 | 4500 / 500 | 4500 / 500 | 牛 | 最大 |
切变负荷 | 60 | 36 | 23 | 23 | 23 | 牛 | 最大 |
尖端上的力矩 | 1 | 1 | 1 | 1 | 1 | 牛米 | 最大 |
驱动特性 | |||||||
压电陶瓷 | PICA Power | PICA Power | PICA Power | PICA Power | PICA Power | ||
电容 | 130 | 250 | 500 | 1000 | 1500 | 毫微法 | ±20 % |
其他 | |||||||
工作温度范围 | -40 到 80 | -40 到 80 | -40 到 80 | -40 到 80 | -40 到 80 | °C | |
包含电缆在内的质量 | 170 | 200 | 250 | 370 | 480 | 克 | ±5 % |
推荐电控 | E-462、E-464、E-470 • E-472 • E-421、E-481、E-482、E-508 | E-462、E-464、E-470 • E-472 • E-421、E-481、E-482、E-508 | E-462、E-464、E-470 • E-472 • E-421、E-481、E-482、E-508 | E-462、E-464、E-470 • E-472 • E-421、E-481、E-482、E-508 | E-462、E-464、E-470 • E-472 • E-421、E-481、E-482、E-508 |
* 需要集成式应变片传感器. 这些版本都带性能报告发货。.
** 因为PI压电陶瓷促动器无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
***动态小信号刚性约大于50 %。
连续操作时，工作电压应不超过750伏。
所有规格参数基于室温（22°C±3°C）。
下载
产品注解
产品注解
Product Change Notification Piezo Actuator Driven Products
版本/日期
2021-04-19
pdf - 377 KB
English
文件
文件
用户使用手册PZ249
P-212、P-216预载压电促动器，1000
版本/日期
1.1.3 2024-01-24
pdf - 2 MB
版本/日期
1.1.3 2024-01-24
pdf - 2 MB
文件
简短说明PZ246EK
预载PICA压电促动器，1000 V: P-21x，P-2x5
版本/日期
2.2.1 August 2018
pdf - 1 MB
English
3D模型
3D模型
P-216 3-D模型
zip - 202 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
不带传感器的促动器
P-216.20
施加预载的压电陶瓷促动器，30微米，1000伏，4500牛
P-216.40
施加预载的压电陶瓷促动器，60微米，1000伏，4500牛
P-216.80
施加预载的压电陶瓷促动器，120微米，1000伏，4500牛
P-216.90
施加预载的压电陶瓷促动器，180微米，1000伏，4500牛
不带传感器的促动器，真空兼容
P-216.10V
施加预载的压电陶瓷促动器，15微米，1000伏，4500牛, 高温/真空
P-216.20V
施加预载的压电陶瓷促动器，30微米，1000伏，4500牛, 高温/真空
P-216.40V
施加预载的压电陶瓷促动器，60微米，1000伏，4500牛, 高温/真空
P-216.80V
施加预载的压电陶瓷促动器，120微米，1000伏，4500牛, 高温/真空
P-216.90V
施加预载的压电陶瓷促动器，180微米，1000伏，4500牛, 高温/真空
带传感器的促动器
P-216.1S
施加预载的压电陶瓷促动器，15微米，1000伏，4500牛, 应变片传感器
P-216.2S
施加预载的压电陶瓷促动器，30微米，1000伏，4500牛, 应变片传感器
P-216.4S
施加预载的压电陶瓷促动器，60微米，1000伏，4500牛, 应变片传感器
P-216.8S
施加预载的压电陶瓷促动器，120微米，1000伏，4500牛, 应变片传感器
P-216.9S
施加预载的压电陶瓷促动器，180微米，1000伏，4500牛, 应变片传感器
带传感器的促动器，真空兼容
P-216.1SV
施加预载的压电陶瓷促动器，15微米，1000伏，4500牛, 应变片传感器, 高温/真空
P-216.2SV
施加预载的压电陶瓷促动器，30微米，1000伏，4500牛, 应变片传感器, 高温/真空
P-216.4SV
施加预载的压电陶瓷促动器，60微米，1000伏，4500牛, 应变片传感器, 高温/真空
P-216.8SV
施加预载的压电陶瓷促动器，120微米，1000伏，4500牛, 应变片传感器, 高温/真空
P-216.9SV
施加预载的压电陶瓷促动器，180微米，1000伏，4500牛, 应变片传感器, 高温/真空
