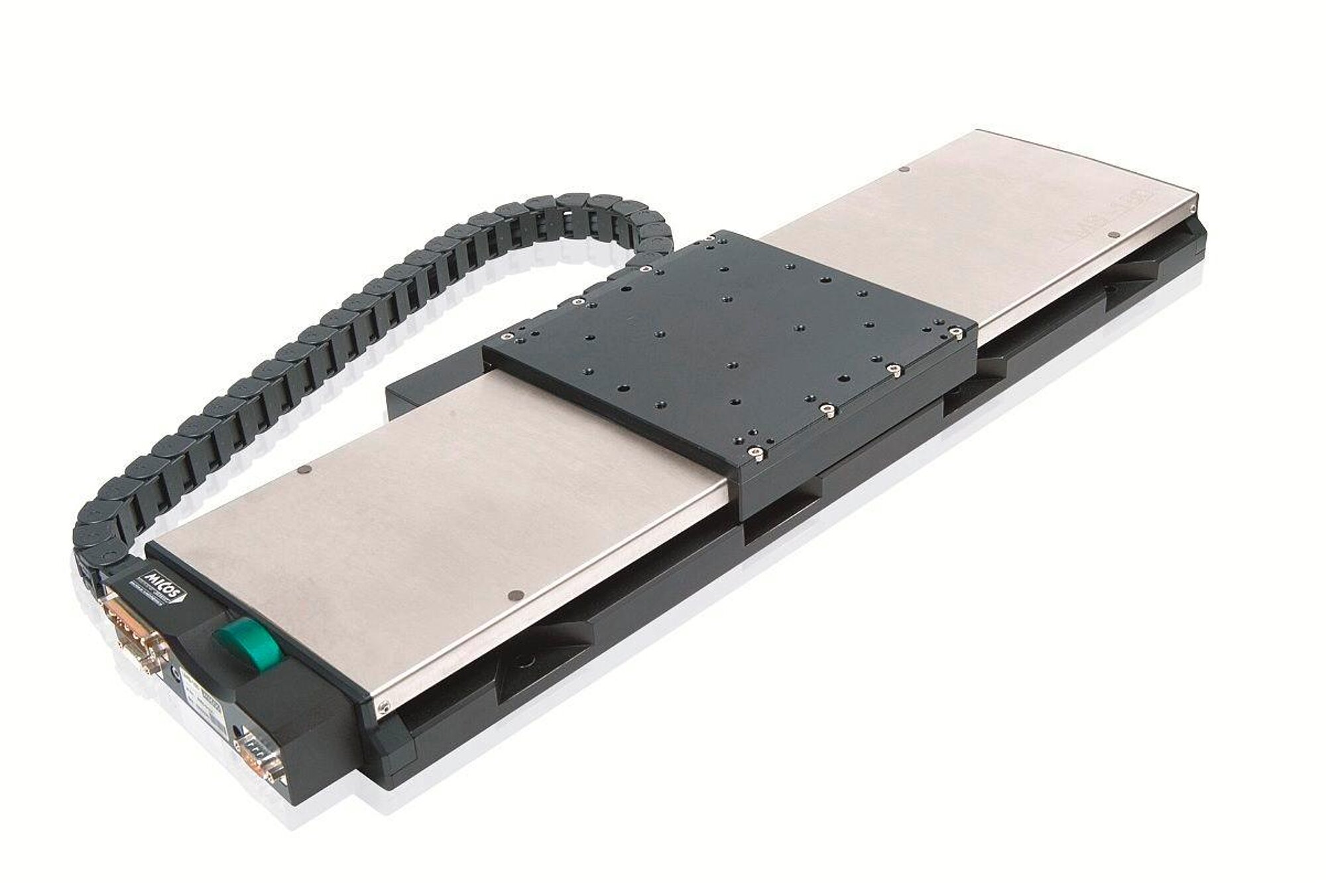

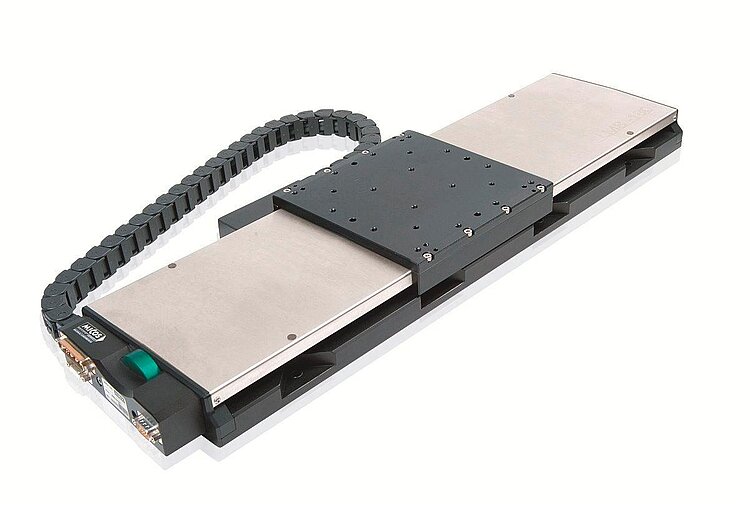

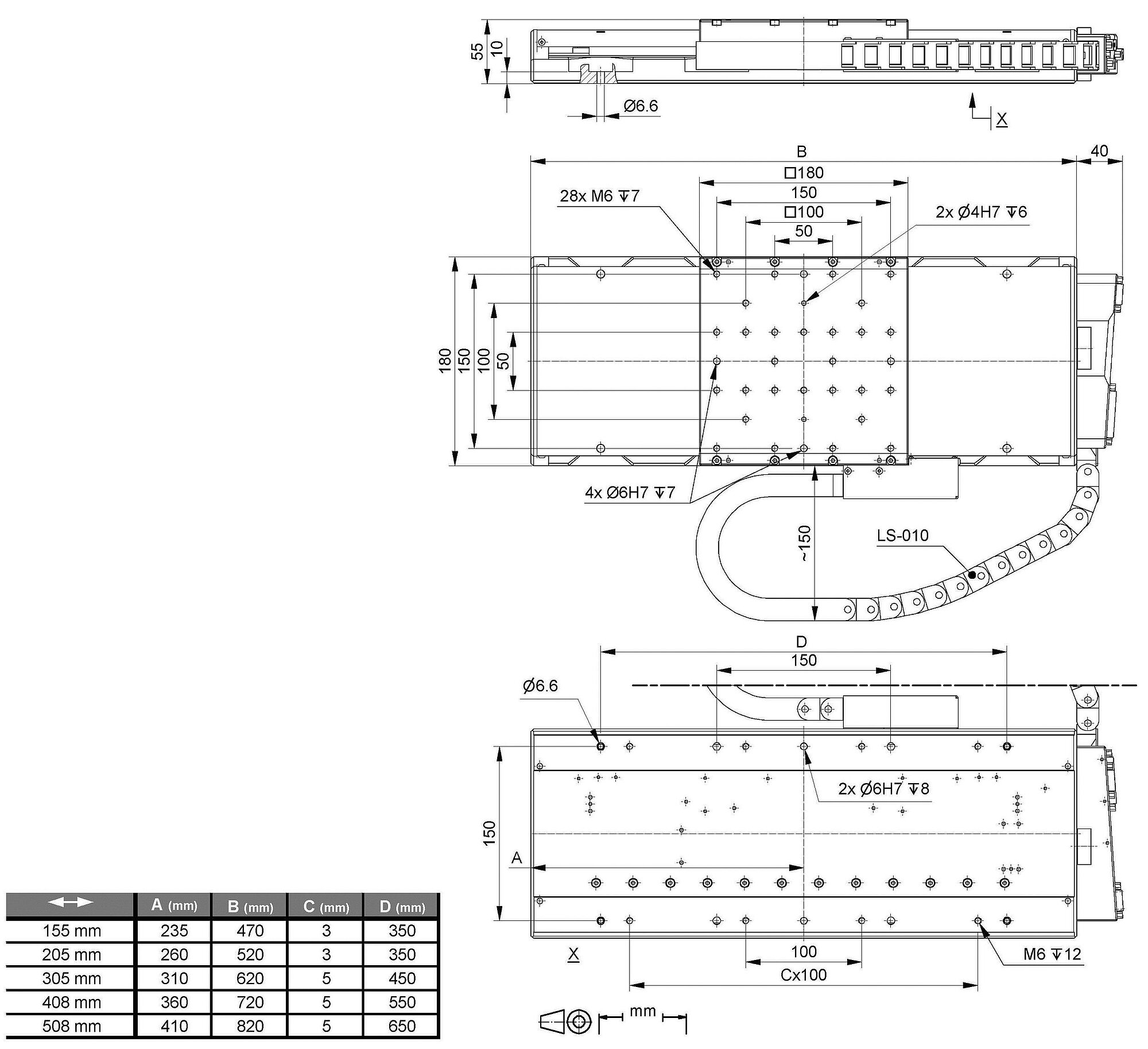

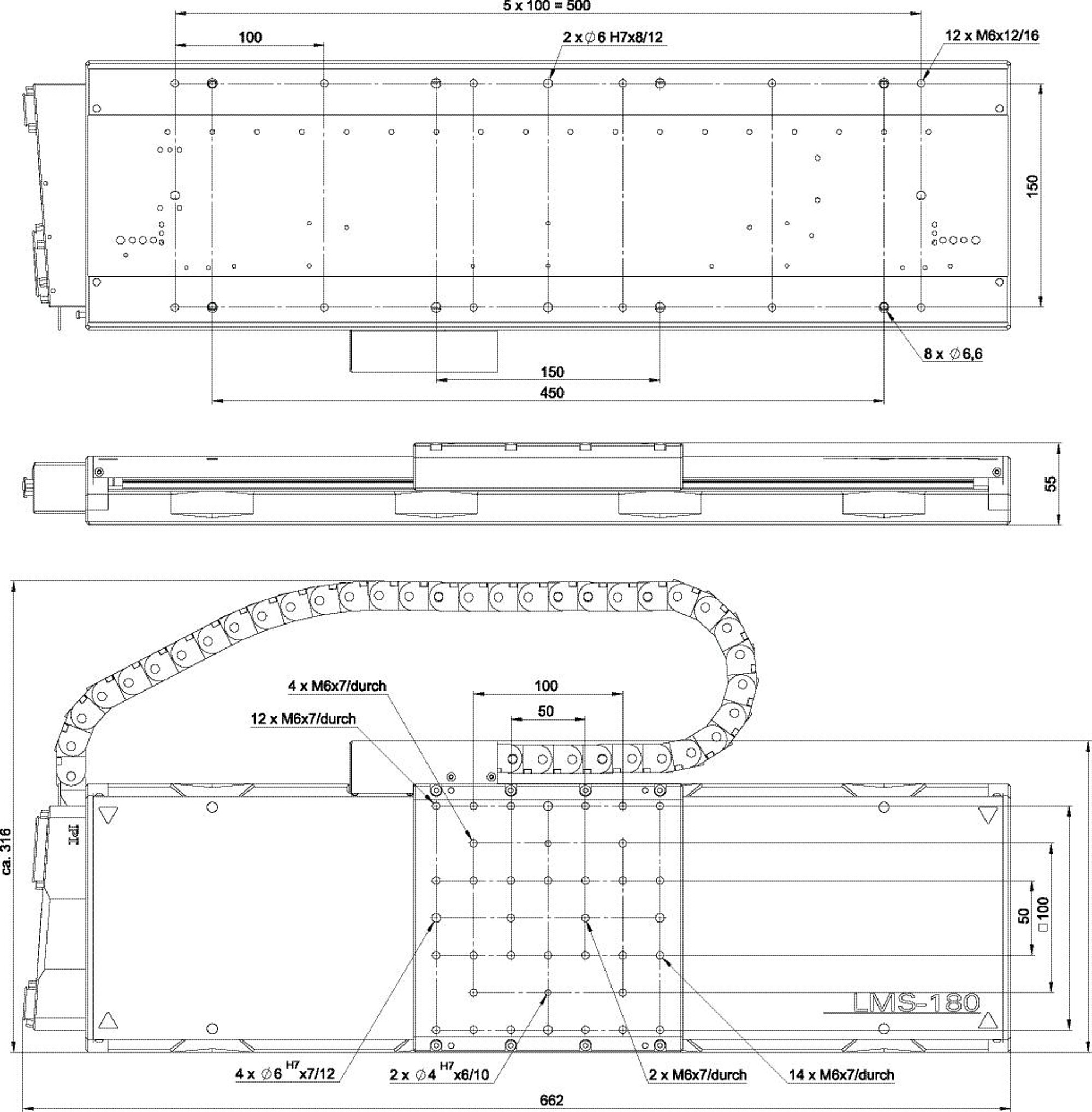

LMS-180 精密线性平台
由于磁性直接驱动而具有高动态,优秀的运动精度
- 行程范围达508毫米(20")
- 速度达500毫米/秒
- 增量编码器分辨率为15纳米
LMS-180 精密线性平台
产品描述
规格
下载
报价/订购
规格
规格
68509111 / 68509121 / 68509131 / 68509141 / 68509151 | 单位 | 公差 | |
---|---|---|---|
运动和定位 | |||
主动轴 | X | ||
行程 | 155 / 205 / 305 / 408 / 508 | 毫米 | |
集成传感器 | 增量编码器 | ||
传感器分辨率* | 15 | 纳米 | |
最小位移 | 0.04 | 微米 | 典型值 |
单向重复精度 | 0.05 | 微米 | 典型值 |
双向重复性 | ±0.15 | 微米 | 典型值 |
螺距 | ±40 / ±50 / ±60 / ±70 / ±80 | 微弧度 | 典型值 |
偏转角 | ±50 | 微弧度 | 典型值 |
直线度 | ±2 / ±3 / ±4 / ±5 / ±6 | 微米 | 典型值 |
平面度 | ±2 / ±3 / ±4 / ±5 / ±6 | 微米 | 典型值 |
速度 | 500 | 毫米/秒 | 最大 |
机械特性 | |||
Z向负载能力 | 250 | 牛 | 最大 |
Y向负载能力 | 500 | 牛 | 最大 |
移动质量 | 0.9 | 千克 | |
总质量 | 10.2 / 10.4 / 11.5 / 12.8 / 14.2 | 千克 | |
线性导向装置 | 再循环滚珠轴承 | ||
驱动特性 | |||
驱动类型 | 线性电机,无铁芯 | ||
中间电路电压 | 48 | 伏直流电 | 最大 |
峰值力 | 150 | 牛 | 典型值 |
标称力 | 50 | 牛 | 典型值 |
有效峰值电流 | 7.5 | 安 | 典型值 |
有效标称电流 | 3.2 | 安 | 典型值 |
有效力常数 | 19.9 | 牛/安 | 典型值 |
相电阻 | 1.8 | 欧姆 | 典型值 |
相电感 | 0.6 | 毫亨 | 典型值 |
相间反电动势 | 16 | 伏特秒/米 | 最大 |
限位开关 | 电感 | ||
其他 | |||
工作温度范围 | 10 到 50 | °C | |
湿度 | 20–90%相对湿度,无凝结 | ||
材料 | 铝,阳极氧化致黑 | ||
推荐控制器 | SMC Hydra,ACS SPii+EC和其他工业解决方案 |
* 采用SMC Hydra控制器。
下载
产品注解
产品注解
Product Change Notification Motor Driven Products
版本/日期
2021-04-19
pdf - 917 KB
English
数据表
文件
文件
用户使用手册LMS-180
精密线性平台
版本/日期
2017-04-21
pdf - 925 KB
版本/日期
2017-04-21
pdf - 930 KB
3D模型
3D模型
LMS-180 3-D模型
zip - 11 MB
目前仅提供有限的产品变型种类。
订购信息
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
68509111
LMS-180 高动态 精密线性平台,无铁芯线性电机,155毫米(6英寸)行程,带正弦/余弦信号传输的线性编码器
68509121
LMS-180 高动态 精密线性平台,无铁芯线性电机,205毫米(8英寸)行程,带正弦/余弦信号传输的线性编码器
68509131
LMS-180 高动态 精密线性平台,无铁芯线性电机,305毫米(12英寸)行程,带正弦/余弦信号传输的线性编码器
68509141
LMS-180 高动态 精密线性平台,无铁芯线性电机,408毫米(16英寸)行程,带正弦/余弦信号传输的线性编码器
68509151
LMS-180 高动态 精密线性平台,无铁芯线性电机,508毫米(20英寸)行程,带正弦/余弦信号传输的线性编码器
