V-551 PIMag精密线性平台

磁力直接驱动器带来高速度和高精度

行程达230 毫米
速度高达0.5米/秒
绝对编码器分辨率为1纳米
带PIOne线性编码器实现最高精度：最小位移为0.5纳米
高导向精度
设计紧凑，宽度为160毫米

报价/订购

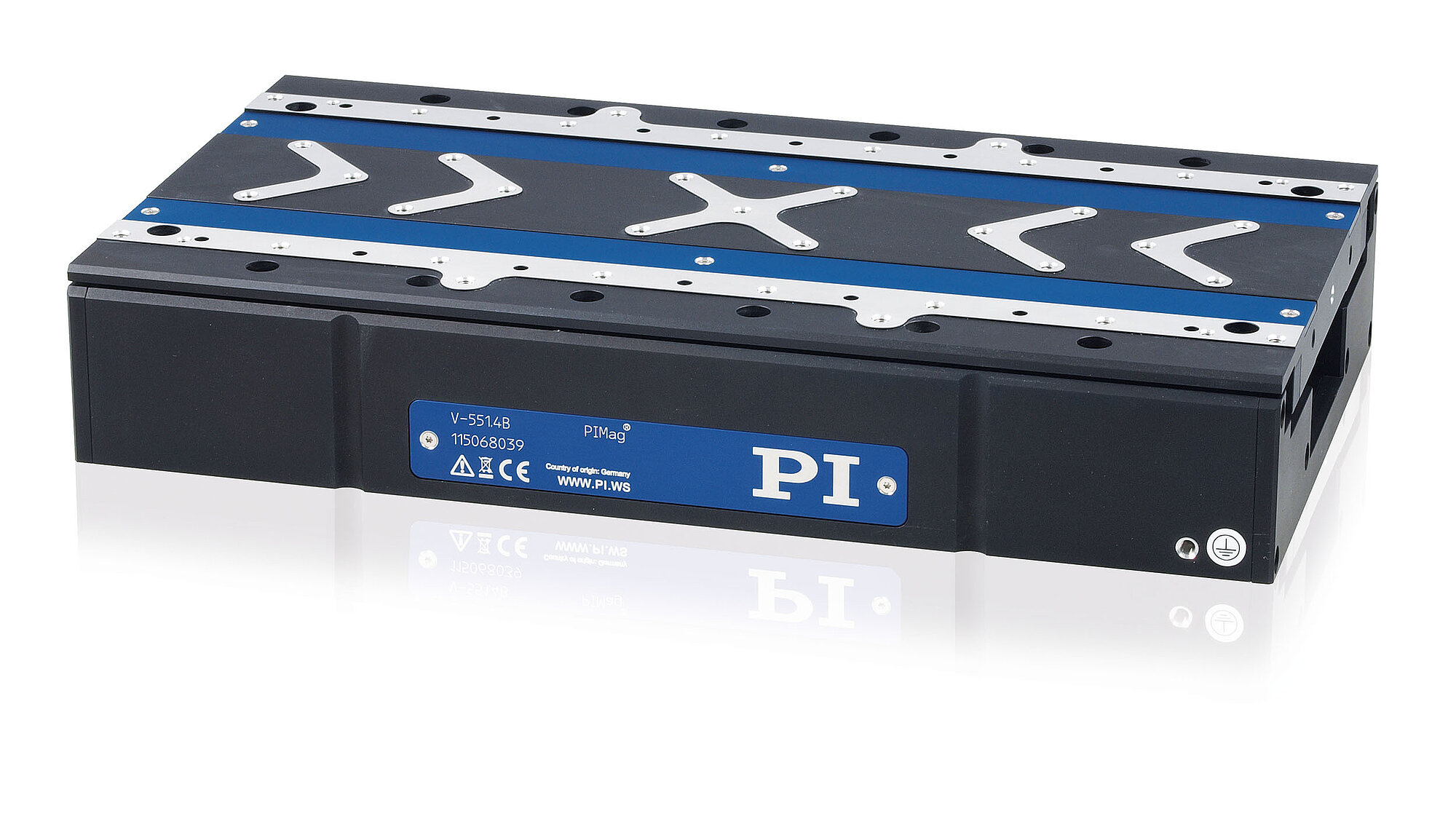

V-551.4B

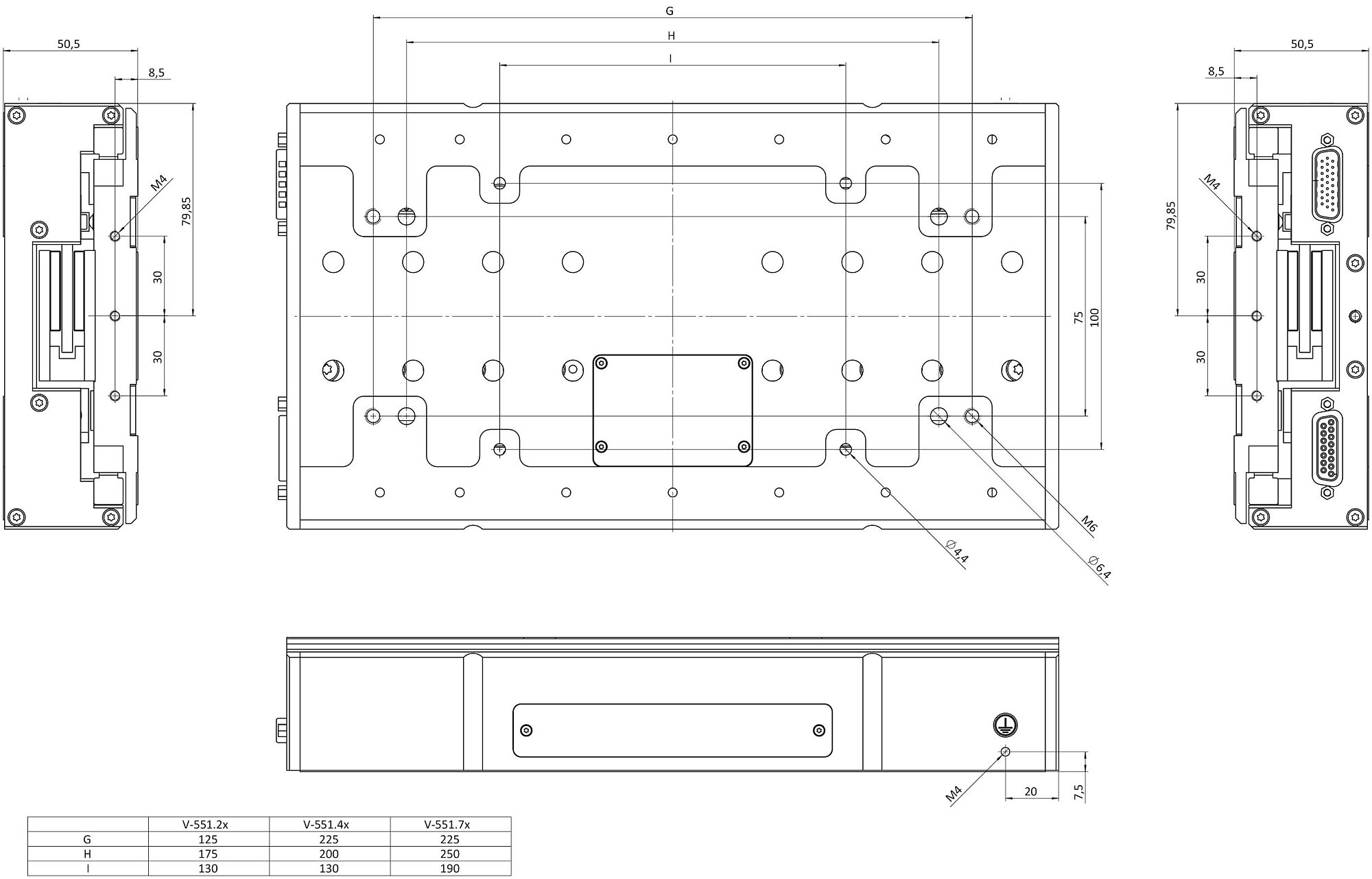

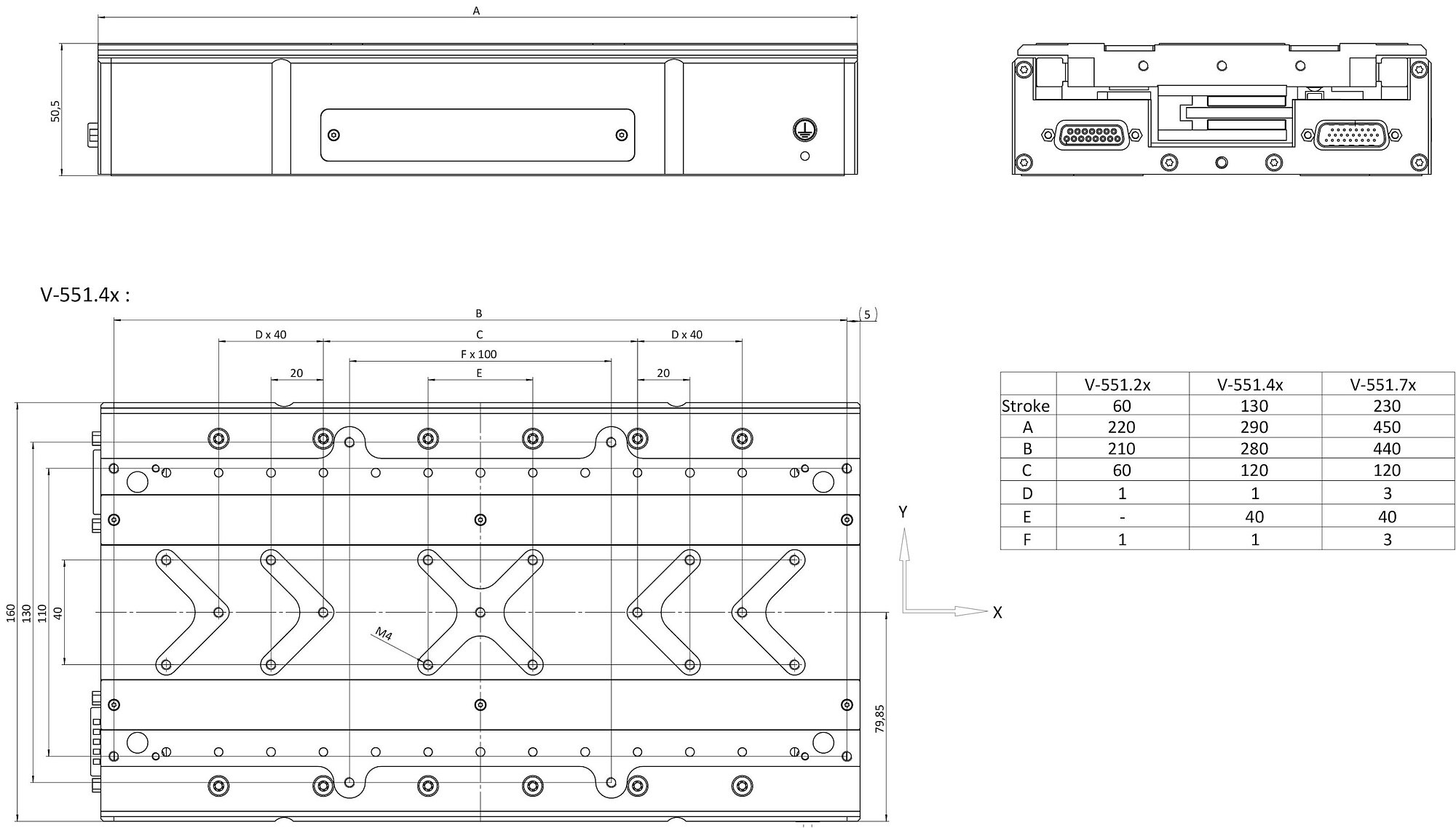

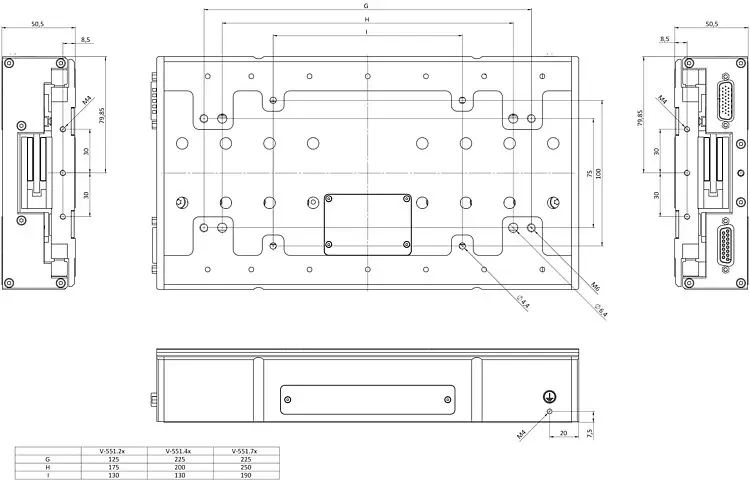

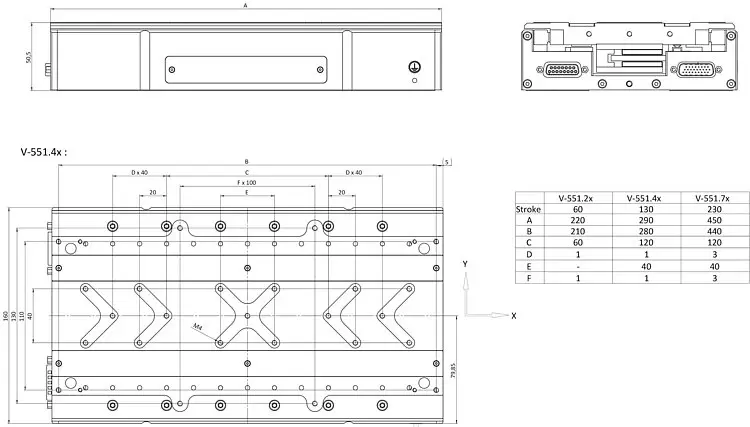

V-551, 尺寸单位为毫米

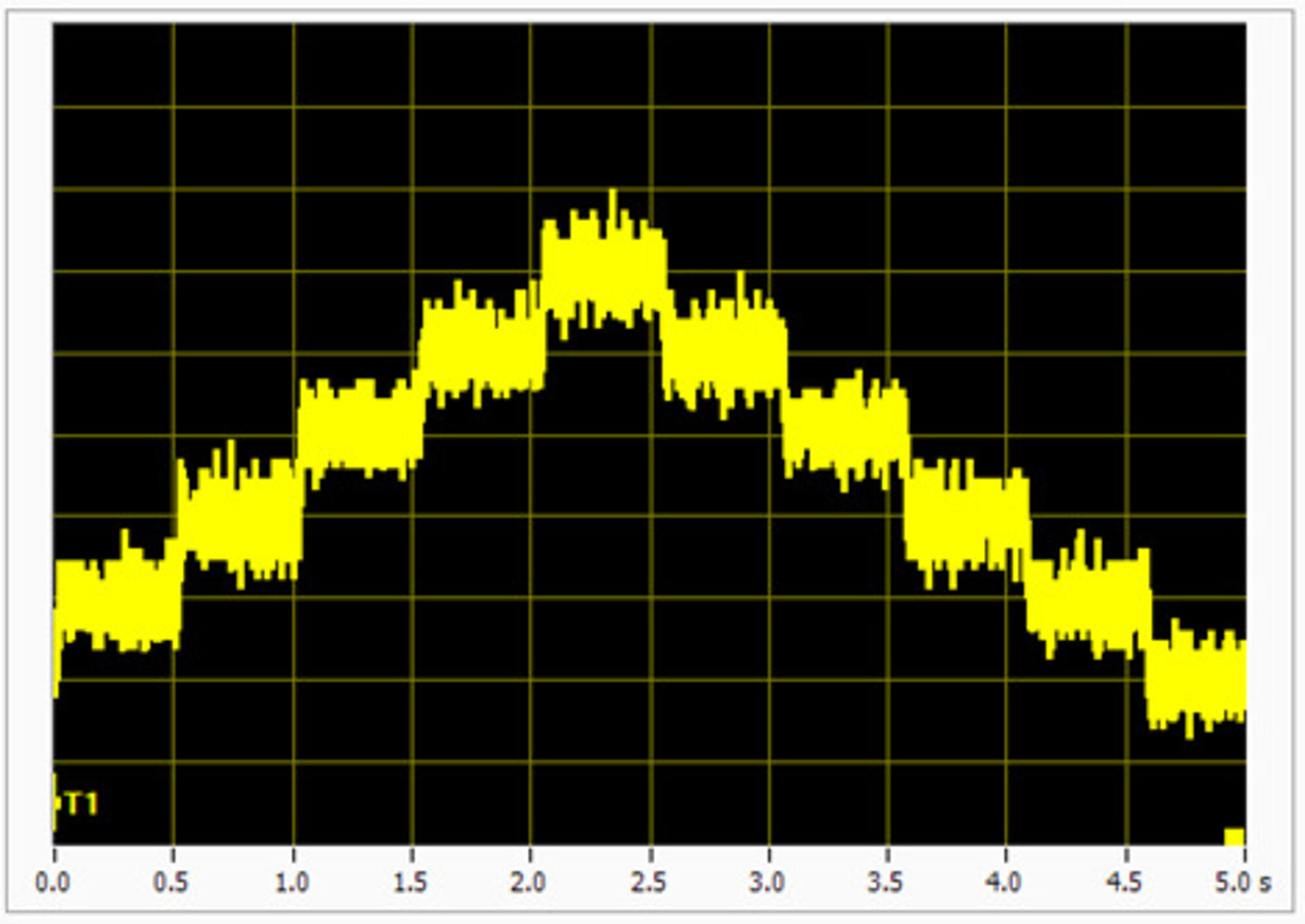

带有PIOne线性编码器的V-551.4D执行0.5纳米步长序列。

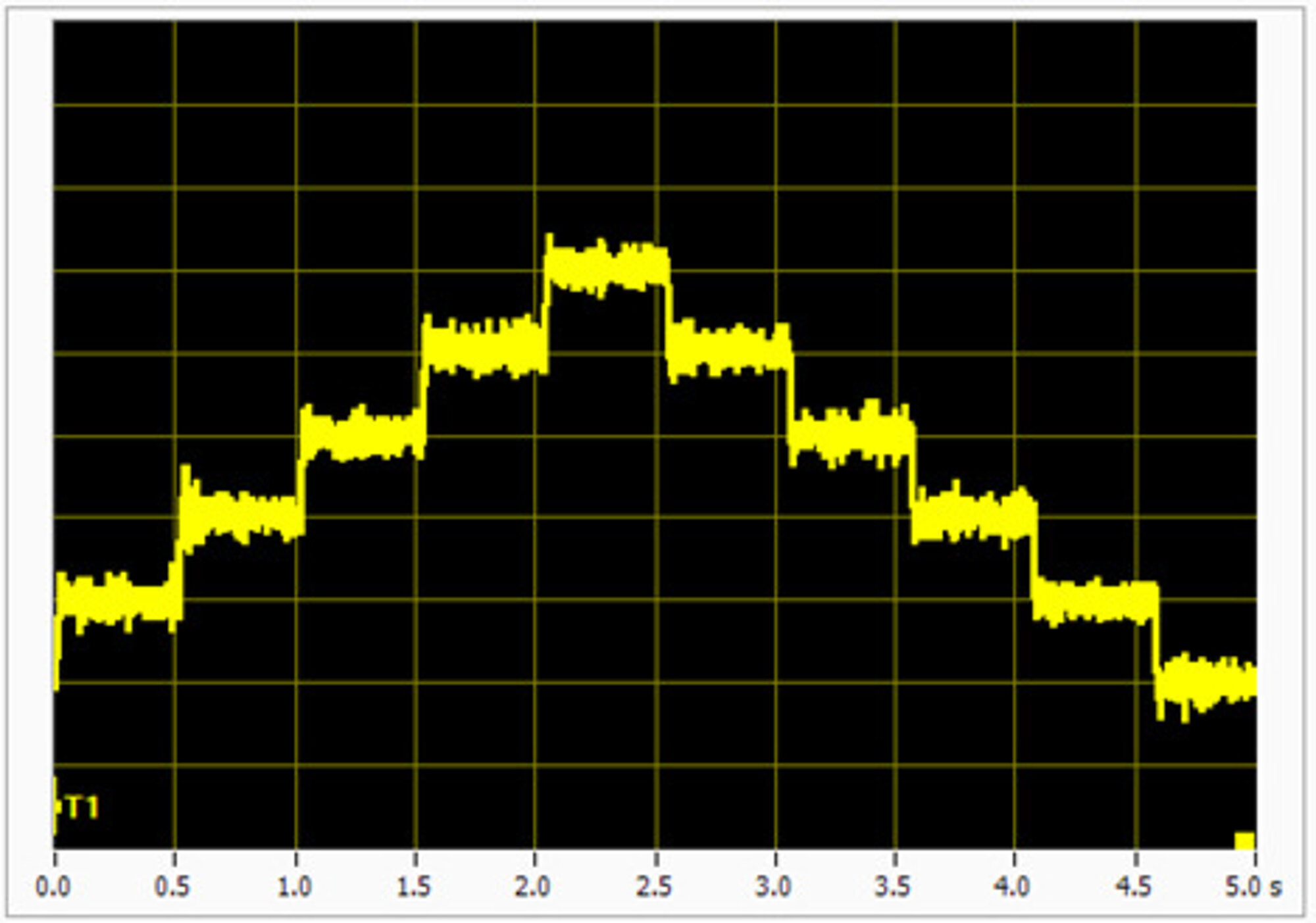

带有PIOne线性编码器的V-551.4D执行1纳米步长序列。

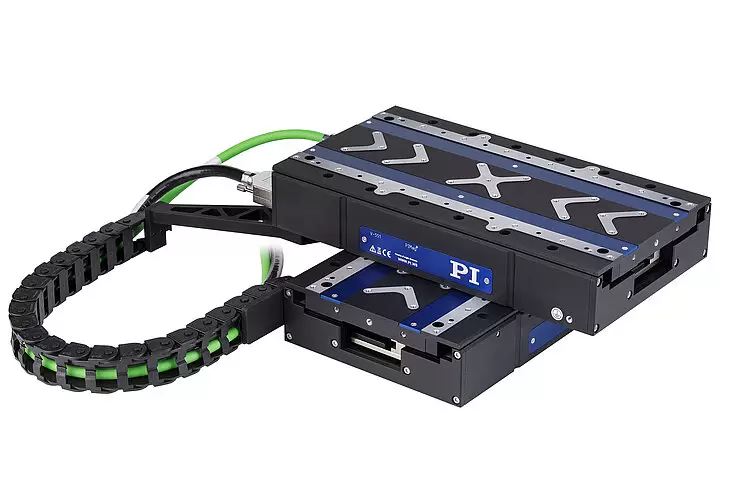

V-551.4D线性平台和拖链的XY搭建。

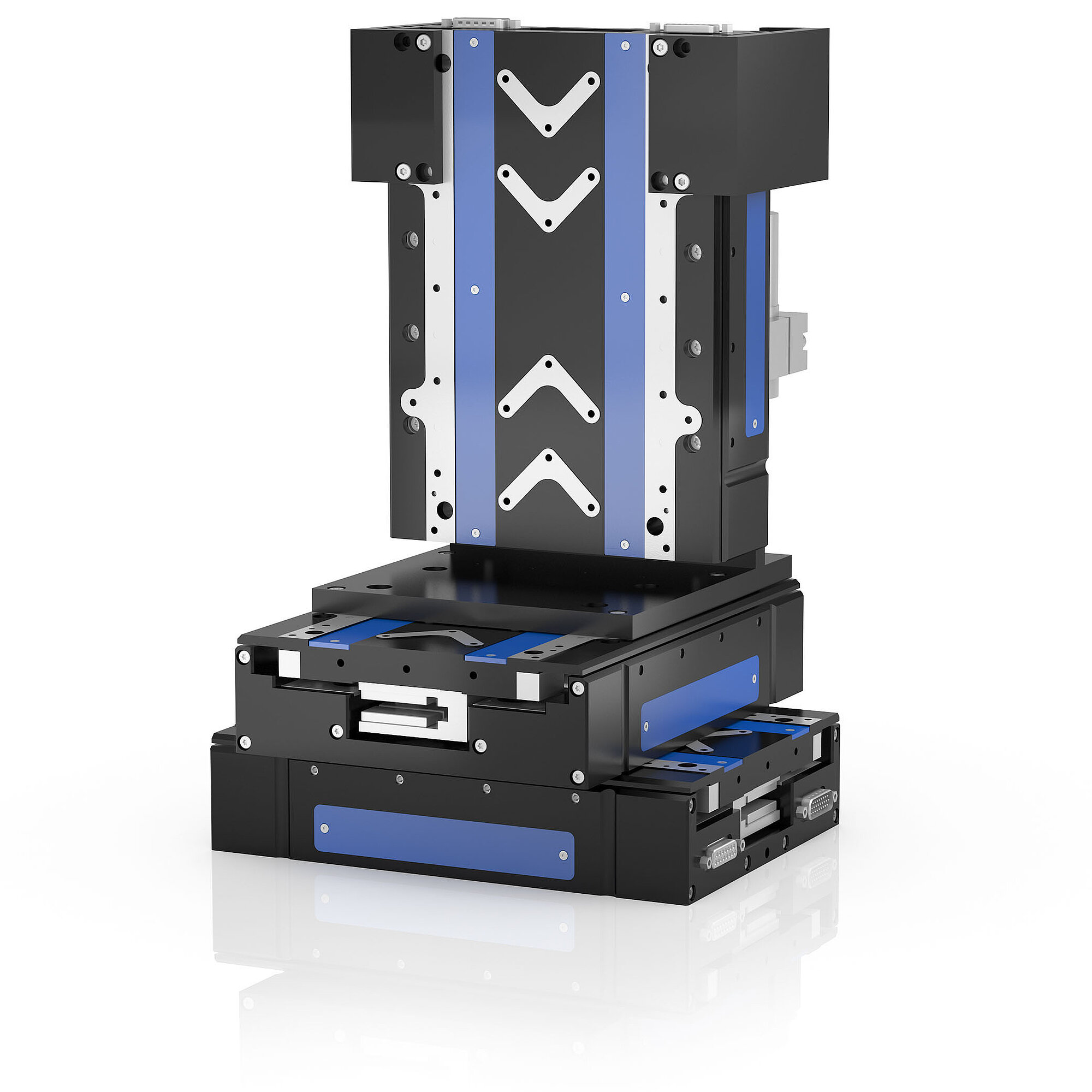

XYZ装配由三个V-551线性平台组成，每个平台的行程均为60毫米。Z轴带有磁性重力补偿。

目前仅提供有限的产品变型种类。

由于平滑运行的精密线性导向装置采用交叉滚柱轴承，因此该线性平台特别适合速度恒定的扫描应用。防蠕动系统可靠地防止保持架蠕变。导向装置在所有操作条件下都具有高负载能力和高精度。

三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

以极高的精度直接在运动平台上进行位置测量，因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。

高分辨率PIOne编码器由PI研发，在对测量数据进行相应处理后，可实现远低于1纳米的位置分辨率。光学非接触式PIOne编码器基于干涉测量原理。由于信号周期短，信号质量高，PIOne编码器的线性误差小于1%。 PIOne编码器在研究参考信号时支持方向感应。

绝对编码器提供明确的位置信息，帮助即刻确定位置。这意味着在接通期间无需定位，提高了操作过程中的效率和安全性。

工业和科研。自动化、测量技术、光子学以及半导体或平板显示器制造中的精密扫描

下载数据表转到规格报价/订购

数据表

版本/日期

2024-07-17

pdf - 1 MB

版本/日期

2024-07-17

pdf - 1 MB

版本/日期

2019-02-08

pdf - 1 MB

版本/日期

2019-07-17

pdf - 1 MB

下载

运动和定位	V-551.2x	V-551.4x	V-551.7x	单位	公差
主动轴	X	X	X
行程	60	130	230	毫米
螺距	±50	±100	±100	微弧度	典型值
偏转角	±50	±50	±50	微弧度	典型值
直线度	±1	±1	±2	微米	典型值
平面度	±2	±2	±2	微米	典型值
速度	0.5*	0.5*	0.5*	米/秒	最大

机械特性	V-551.2x	V-551.4x	V-551.7x	单位	公差
Z向负载能力	150	150	150	牛	最大
Y向负载能力	50	50	50	牛	最大
移动质量	2.2	2.7	4.9	千克
总质量	4.2	5.5	9.7	千克
线性导向	具有防蠕动系统的交叉滚柱轴承	具有防蠕动系统的交叉滚柱轴承	具有防蠕动系统的交叉滚柱轴承

驱动特性	V-551	单位	公差
驱动类型	PIMag线性电机，无铁芯，三相
中间电路电压	110 **	伏直流	最大
峰值力	180	牛	典型值
标称力	27	牛	典型值
峰值电流，均方根	10	安	典型值
标称电流，均方根	1.5	安	典型值
力常数，均方根	18	牛/安	典型值
相电阻	3.15	欧姆	典型值
相间电感	0.9	毫亨	典型值
相间反电动势	16	伏·秒/米	最大
N-N极距	30	毫米

编码器选配件	V-551.xB	V-551.xD
集成传感器	绝对编码器	PIOne增量线性编码器
传感器信号	BiSS-C	正弦/余弦，1伏峰峰值， 2微米信号周期
传感器分辨率	1纳米	0.2纳米***
最小位移	2纳米	0.5纳米
单向重复精度	0.02微米	0.02微米
双向重复性	±0.05微米	±0.05微米
行程限制	通过软件设定上下限；采用额外机械缓冲止挡器。	霍尔效应限位开关
参考点开关	–	编码器索引
参考点开关重复性	–	<1微米

其他	V-551
工作温度范围	10至50摄氏度
湿度	20–90%相对湿度，无凝结
材料	铝，阳极氧化致黑
电机连接器	HD D-sub 26（公头）
传感器连接器	D-sub 15（母头）
