P-737.1SL
用于显微镜样本支架的PIFOC 纳米聚焦平台，100微米，LEMO连接器，应变片传感器

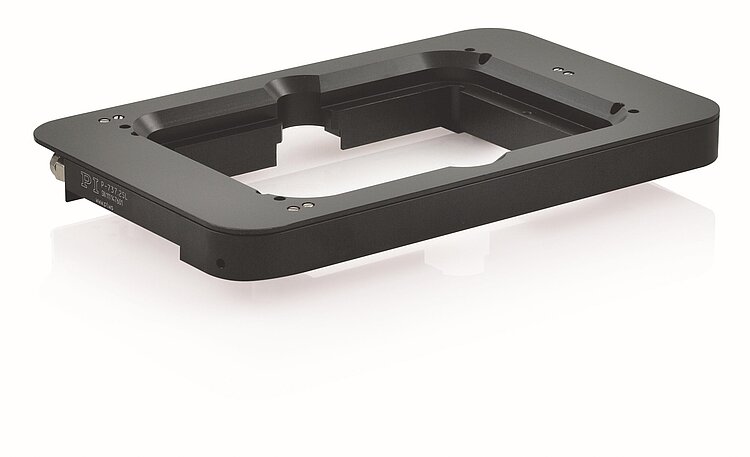

P-737 PIFOC样本Z向定位器
大孔径、低外形
- 行程达500 微米
- 通孔尺寸为128.5 毫米×86.5 毫米，以容纳孔板
- 低外形20毫米
- 与MetaMorph成像软件兼容

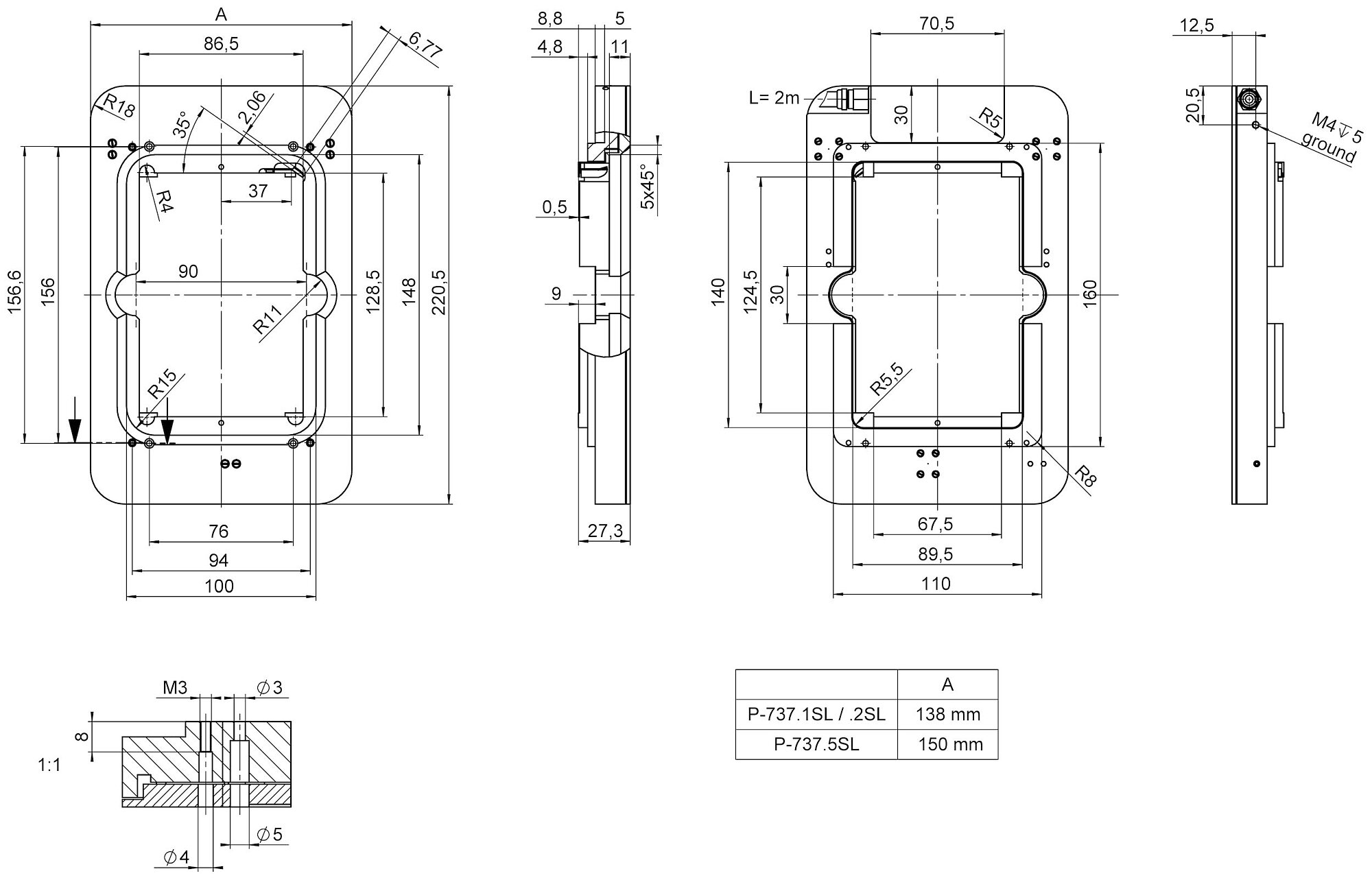

P-737，尺寸单位为毫米
P-737 PIFOC样本Z向定位器
产品描述
规格
下载
报价/订购
规格
规格
P-737.1SL | P-737.2SL | P-737.5SL | 单位 | 公差 | |
|---|---|---|---|---|---|
主动轴 | Z | Z | Z | ||
运动和定位 | |||||
集成传感器 | 应变片传感器 | 应变片传感器 | 应变片传感器 | ||
-20至120 伏时的开环行程 | 150 | 280 | 550 | 微米 | +20 % / -0 % |
行程，闭环 | 100 | 250 | 500 | 微米 | |
分辨率，开环 | 0.8 | 1 | 1.6 | 纳米 | 典型值 |
分辨率，闭环 | 2.5 | 4 | 5 | 纳米 | 典型值 |
线性误差，闭环 | 0.2 | 0.5 | 0.8 | % | 典型值 |
重复精度 | 6 | 12 | 15 | 纳米 | 典型值 |
倾斜θX | ±36 | ±36 | ±36 | 微弧度 | 典型值 |
倾斜θY | ±36 | ±100 | ±100 | 微弧度 | 典型值 |
机械特性 | |||||
谐振频率，空载 | 270 | 210 | 122 | 赫兹 | ±20 % |
带100 克负载时的谐振频率 | 230 | 180 | 115 | 赫兹 | ±20 % |
带200 克负载时的谐振频率 | 210 | 155 | 100 | 赫兹 | ±20 % |
运动方向上的推/拉力 | 50 / 20 | 50 / 20 | 50 / 20 | 牛 | 最大 |
驱动特性 | |||||
压电陶瓷 | PICMAP-885 | PICMAP-885 | PICMAP-885 | ||
电容 | 6.3 | 9.3 | 13.8 | 微法 | ±20 % |
其他 | |||||
工作温度范围 | -20 到 80 | -20 到 80 | -20 到 80 | °C | |
材料 | 铝 | 铝 | 铝 | ||
尺寸 | 220.5 毫米 × 138 毫米 × 27.3 毫米 | 220.5 毫米 × 138 毫米 × 27.3 毫米 | 220.5 毫米 × 150 毫米 × 27.3 毫米 | ||
质量 | 0.7 | 0.7 | 0.85 | 千克 | ±5 % |
电缆长度 | 2 | 2 | 2 | 米 | ±10 毫米 |
传感器/电压连接 | LEMO | LEMO | LEMO | ||
推荐电控 | E-503、E-625、E-665、E-709 | E-503、E-625、E-665、E-709 | E-503、E-625、E-665、E-709 |
因为PI压电陶瓷纳米定位系统无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
所有规格参数基于室温（22°C±3°C）。
可按需提供带直接测量、高分辨率电容式传感器的版本。
下载
产品注解
产品注解
Product Change Notification Piezo Actuator Driven Products
版本/日期
2021-04-19
pdf - 377 KB
English
数据表
文件
3D模型
3D模型
P-737 3-D模型
zip - 691 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
P-737.2SL
用于显微镜样本支架的PIFOC 纳米聚焦平台，250微米，LEMO连接器，应变片传感器
P-737.5SL
用于显微镜样本支架的PIFOC 纳米聚焦平台，500微米，LEMO连接器，应变片传感器
配件
P-737.AP1
用于显微镜载片的插入式支架，用于P-737样本Z向定位器
P-737.AP2
用于培养皿的插入式支架，用于P-737样本Z向定位器
