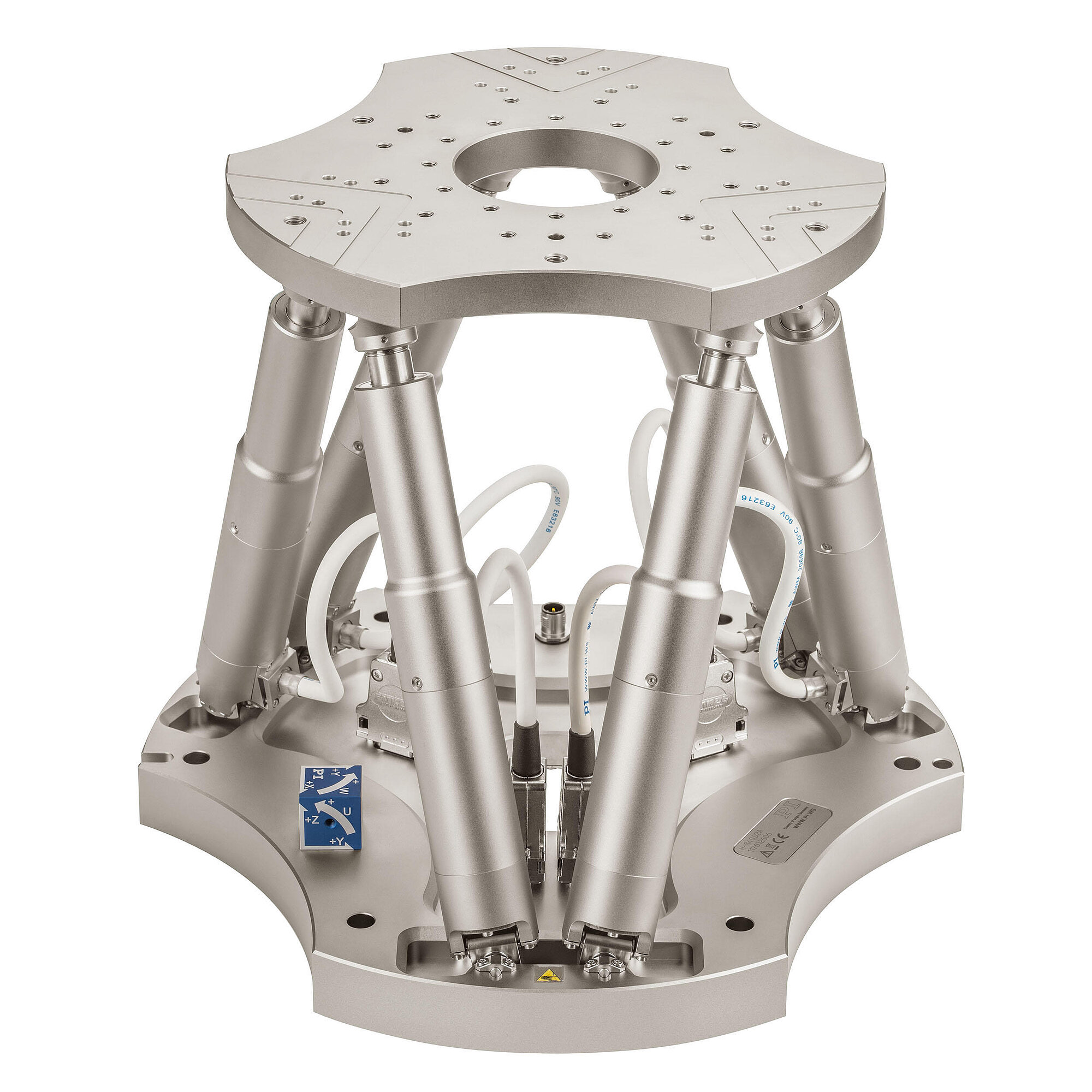

H-840 六轴六足位移台

便宜、精确、快速

通过CIPA认证
负载容量达30公斤
行程达±50毫米/±30度
重复精度达±0.1微米
无刷直流电机和带绝对编码器的变体

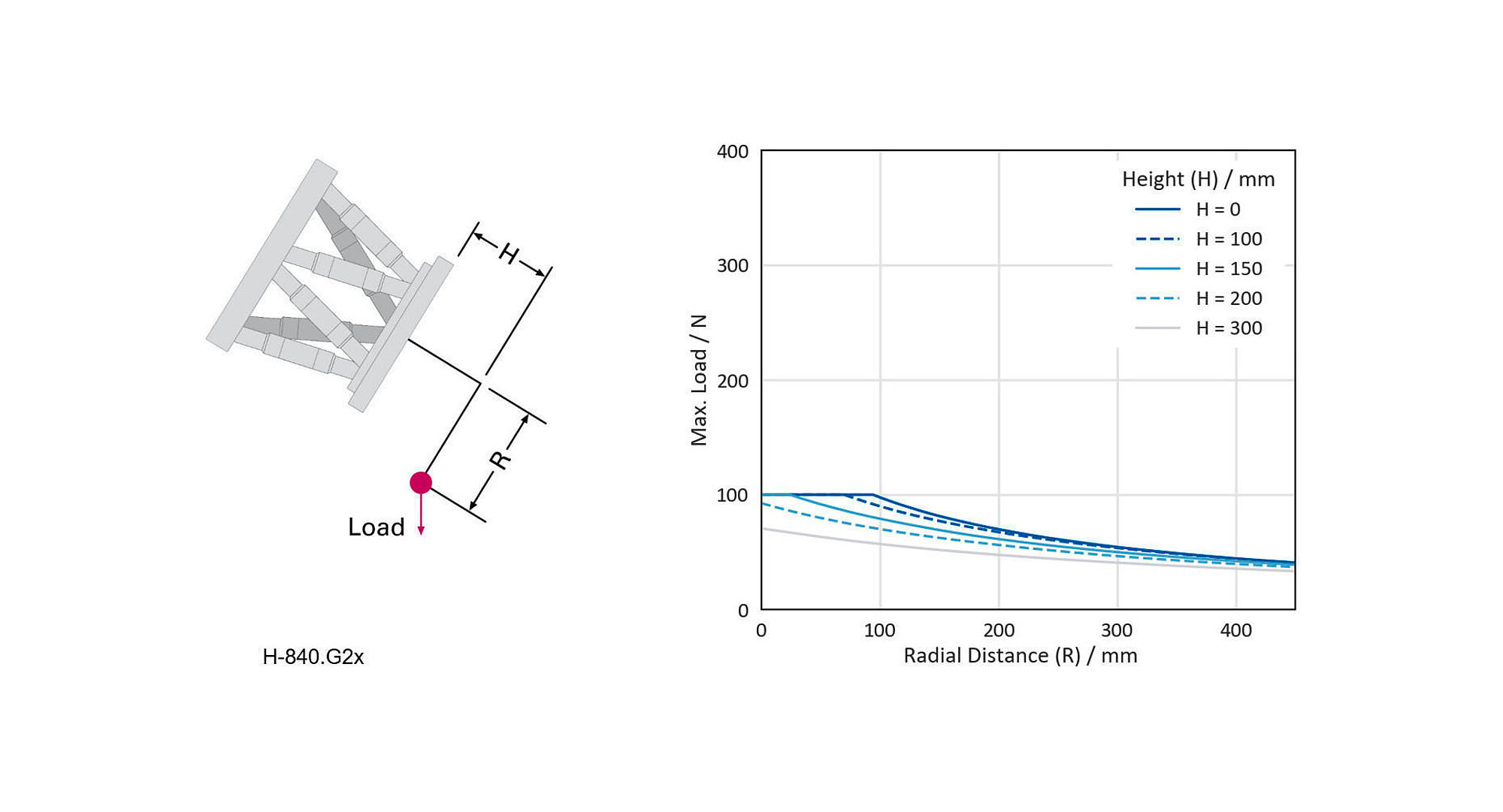

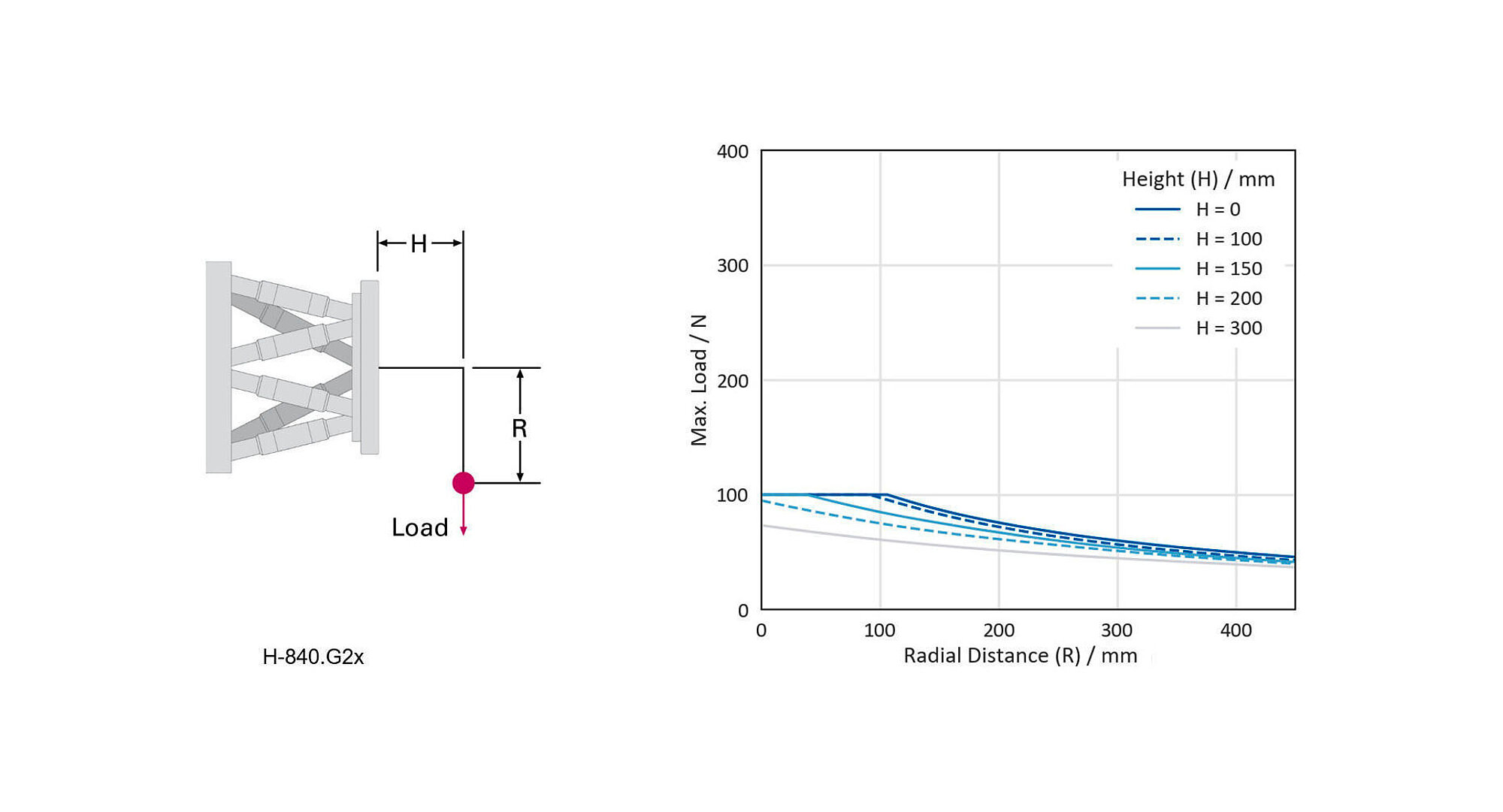

可在任意方向工作

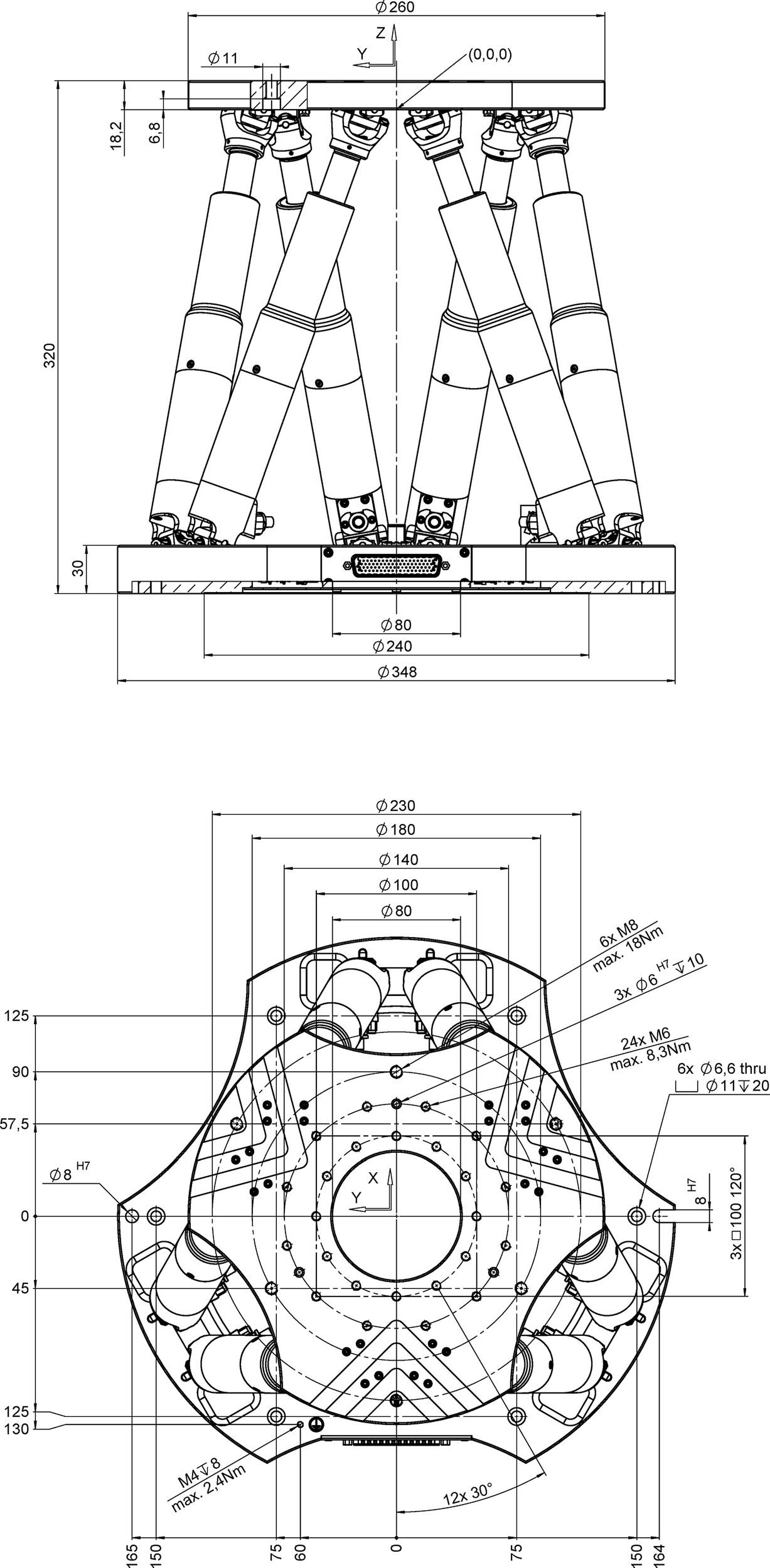

H-840.x2A/x2I，尺寸单位为毫米

振动设备批准证书

六自由度并联运动设计使其比串联运动系统更加紧凑、更具刚性，动态范围更大，无移动电缆：更稳定、摩擦更小

无刷直流电机尤其适合高旋转速度。能够精确对其进行控制并确保高精度。由于无滑动接触，可无磨损地平稳运行，因此能够实现较长的使用寿命。

绝对编码器提供明确的位置信息，帮助即刻确定位置。这意味着在接通期间无需定位，提高了操作过程中的效率和安全性。

科研和工业. 用于运动仿真（通过CIPA认证）、刀具检查、生命科学、微型制造。

下载数据表转至规格

数据表

版本/日期

2022-08-22

pdf - 2 MB

版本/日期

2022-08-22

pdf - 2 MB

版本/日期

2019-09-11

pdf - 858 KB

下载

运动和定位	H-840.G2A	H-840.D2A	H-840.G2I	H-840.D2I	单位	公差
	带绝对编码器的无刷直流齿轮电机	带绝对编码器的无刷直流电机	带旋转编码器的无刷直流齿轮电机	带旋转编码器的无刷直流电机
主动轴	X，Y，Z，θ_X，θ_Y，θ_Z	X，Y，Z，θ_X，θ_Y，θ_Z	X，Y，Z，θ_X，θ_Y，θ_Z	X，Y，Z，θ_X，θ_Y，θ_Z
X、Y向上的行程*	±50	±50	±50	±50	毫米
Z向上的行程*	±25	±25	±25	±25	毫米
θ_X、θ_Y向上的行程*	±15	±15	±15	±15	°
θ_Z向上的行程*	±30	±30	±30	±30	°
促动器设计分辨率	0.0085	0.25	0.005	0.037	微米
X、Y向上的最小位移	0.3	2.5	0.25	0.5	微米	典型值
Z向上的最小位移	0.2	1	0.15	0.25	微米	典型值
θ_X、θ_Y、θ_Z向上的最小位移	3; 3; 5	15; 15; 40	4; 4; 6	4.5; 4.5; 8.5	微弧度	典型值
X、Y向上的空回	1	0.5	1	0.5	微米	典型值
Z向上的空回	0.3	0.5	0.3	0.5	微米	典型值
θ_X、θ_Y向上的空回	5	8	5	8	微弧度	典型值
θ_Z向上的空回	10	5	10	5	微弧度	典型值
X、Y向上的重复精度	±0.3	±0.4	±0.3	±0.4	微米	典型值
Z向上的重复精度	±0.15	±0.1	±0.15	±0.1	微米	典型值
θ_X、θ_Y向上的重复精度	±2.5	±1.5	±2.5	±1.5	微弧度	典型值
θ_Z向上的重复精度	±3	±4	±3	±4	微弧度	典型值
X、Y和Z向上的最大速度	2.5	60	2.5	60	毫米/秒
θ_X、θ_Y和θ_Z向上的最大速度	30	700	30	700	毫弧度/秒
Typ. X、Y和Z向上的典型速度	2	40	2	40	毫米/秒
Typ. θ_X、θ_Y、θ_Z向上的典型速度	25	480	25	480	毫弧度/秒

机械特性	H-840.G2A	H-840.D2A	H-840.G2I	H-840.D2I	单位	公差

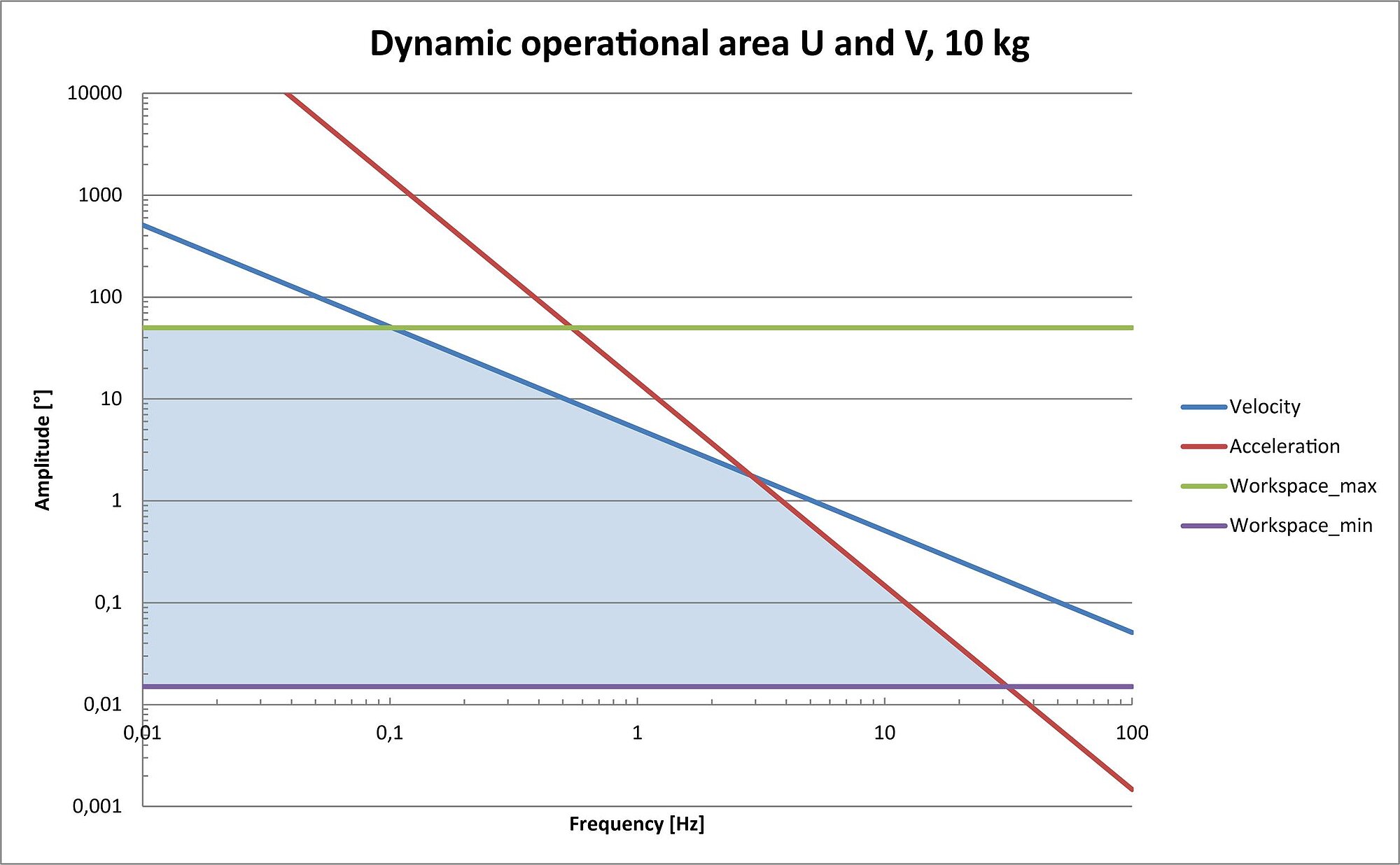

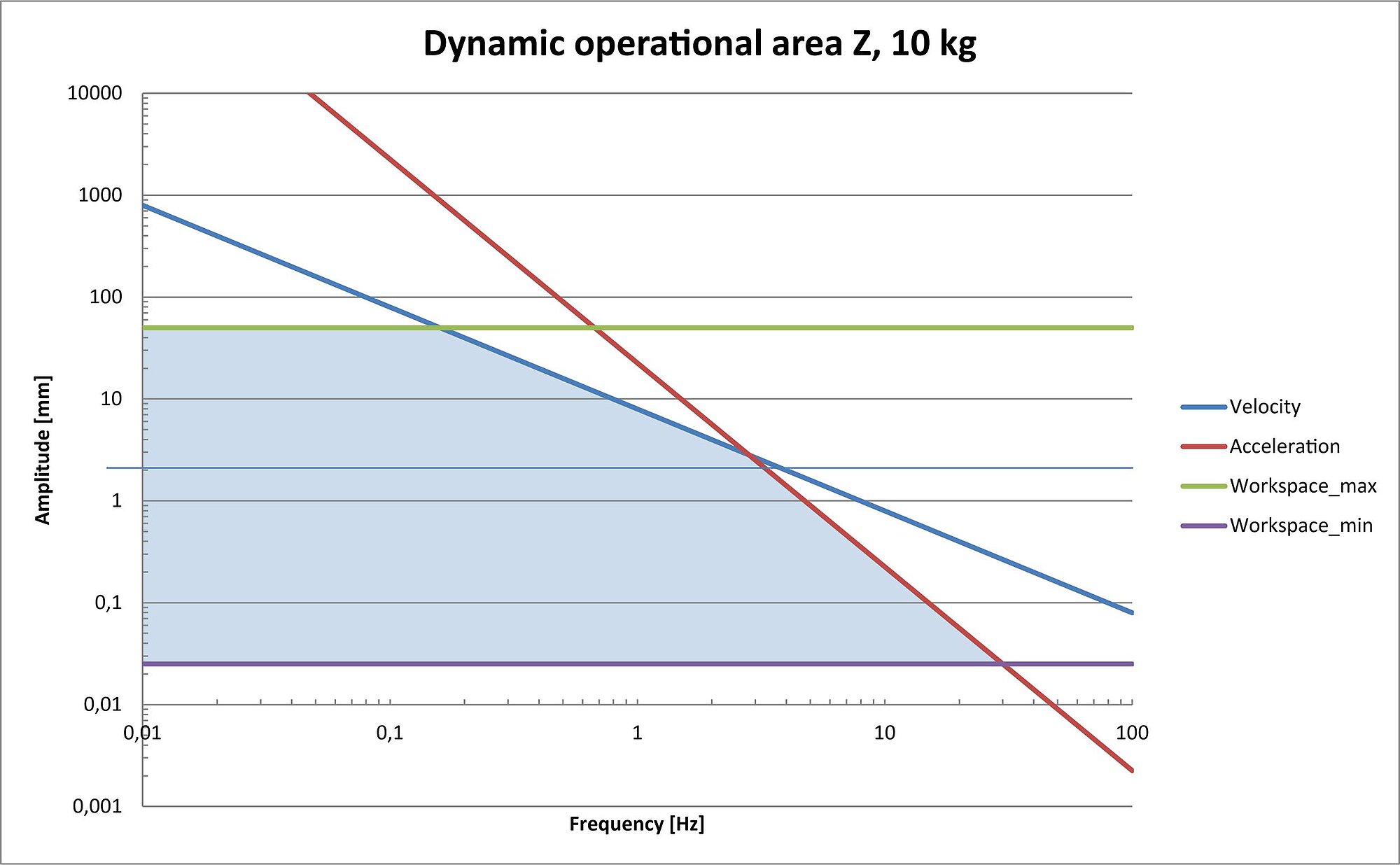

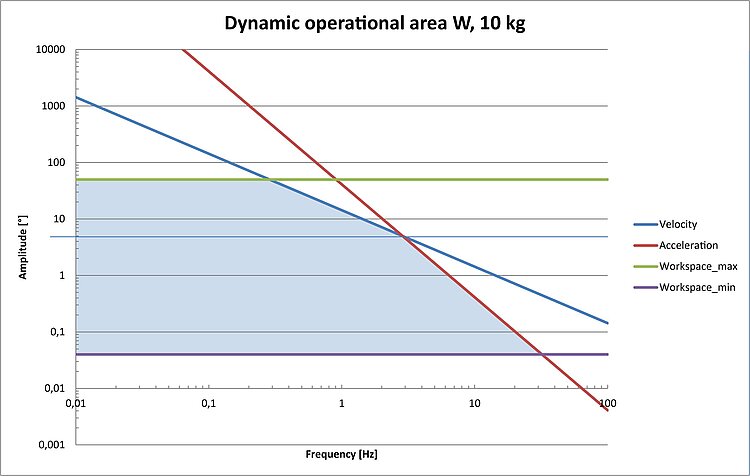

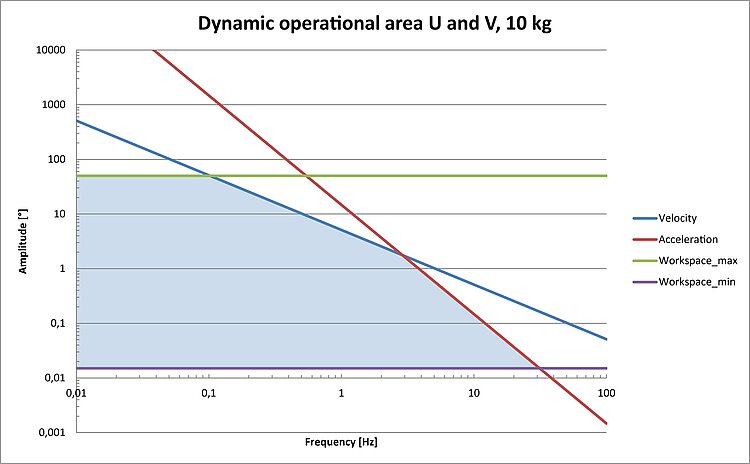

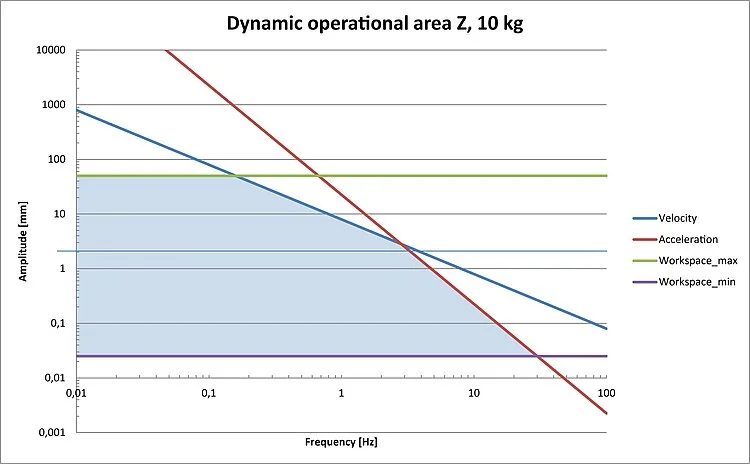

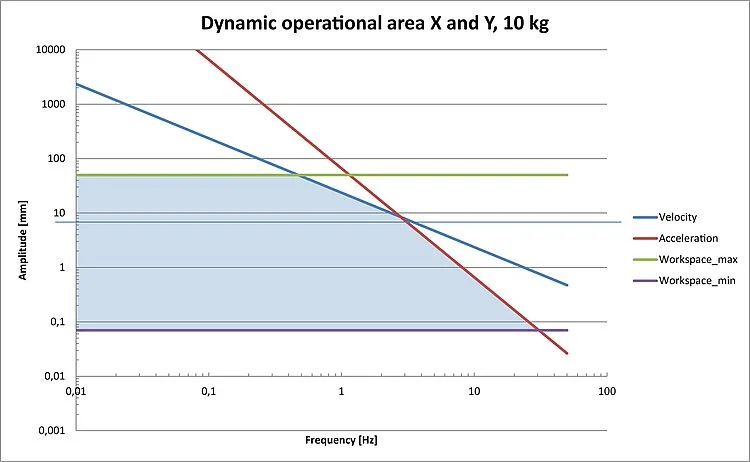

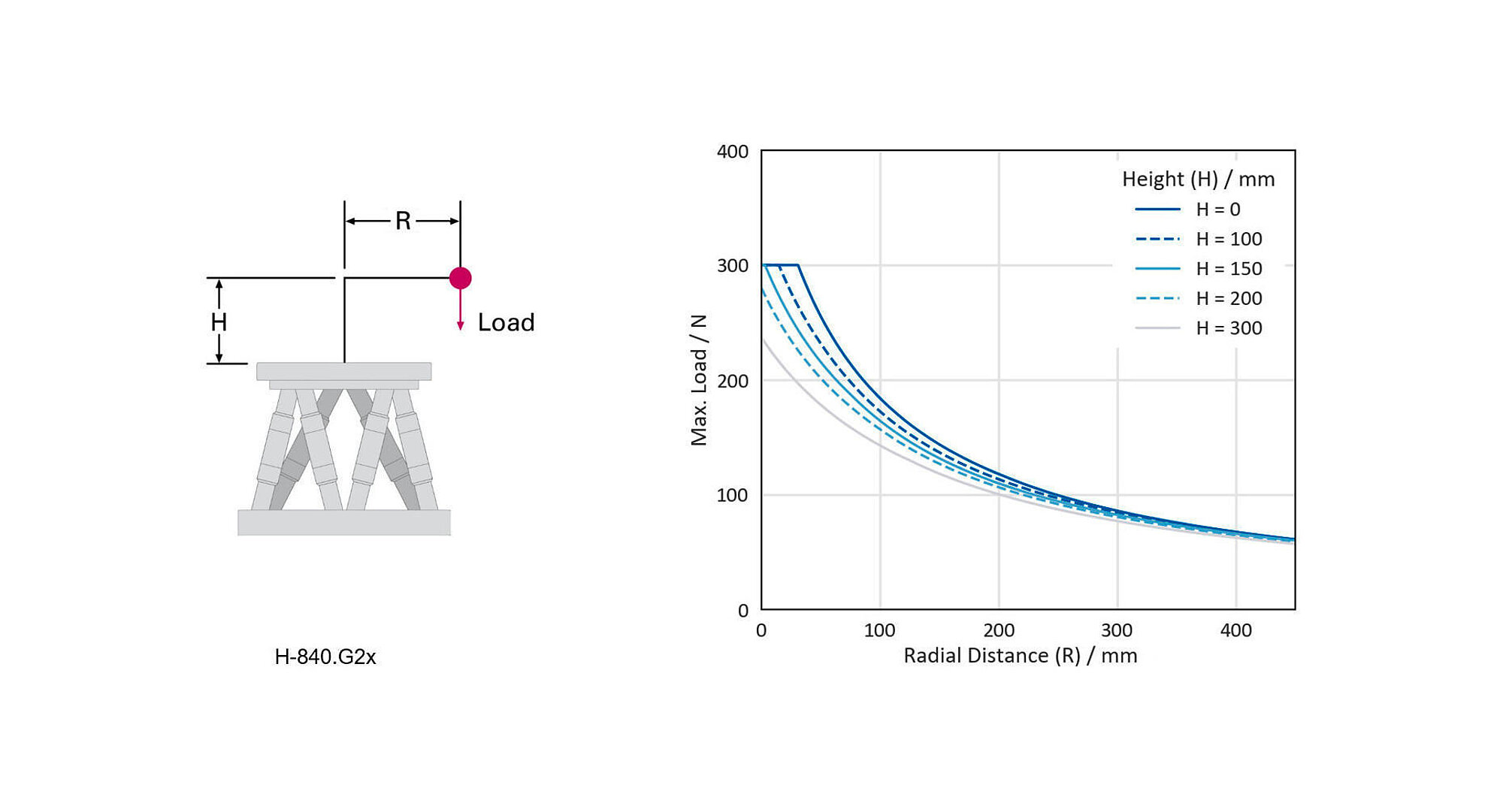

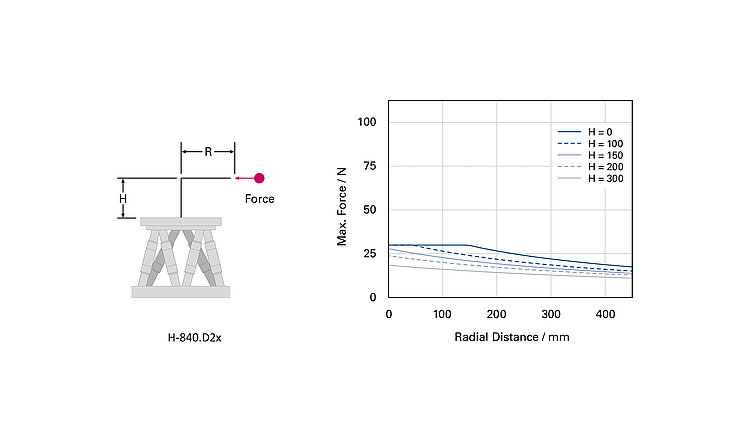

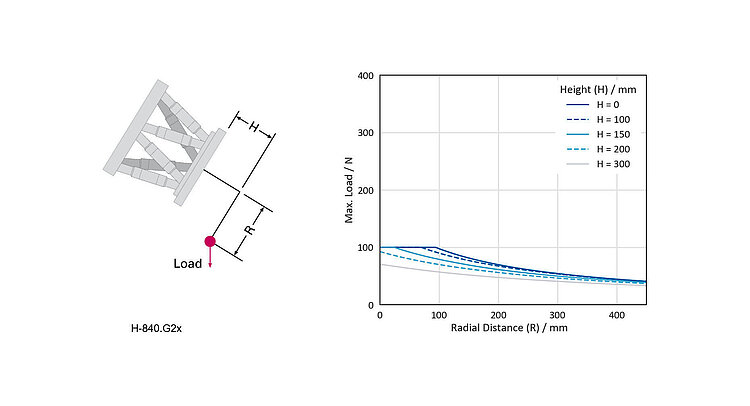

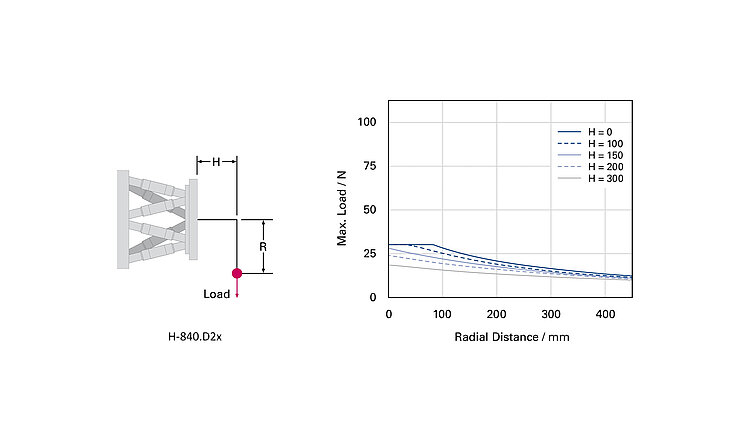

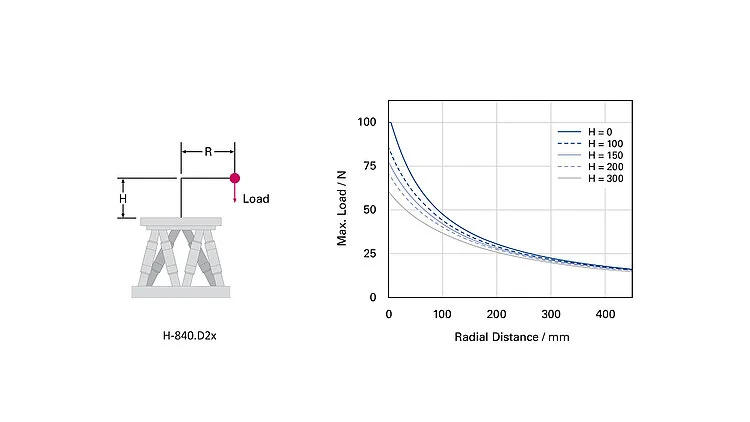

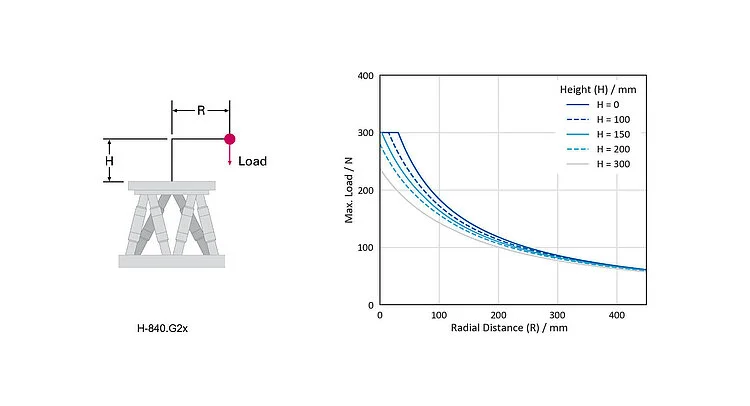

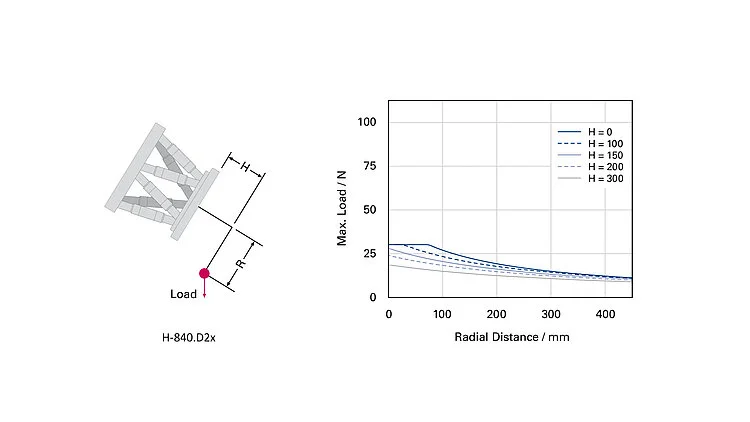

负载能力（底板为水平方向/任意方向）	30 / 10	10 / 3	30 / 10	10 / 3	千克	最大

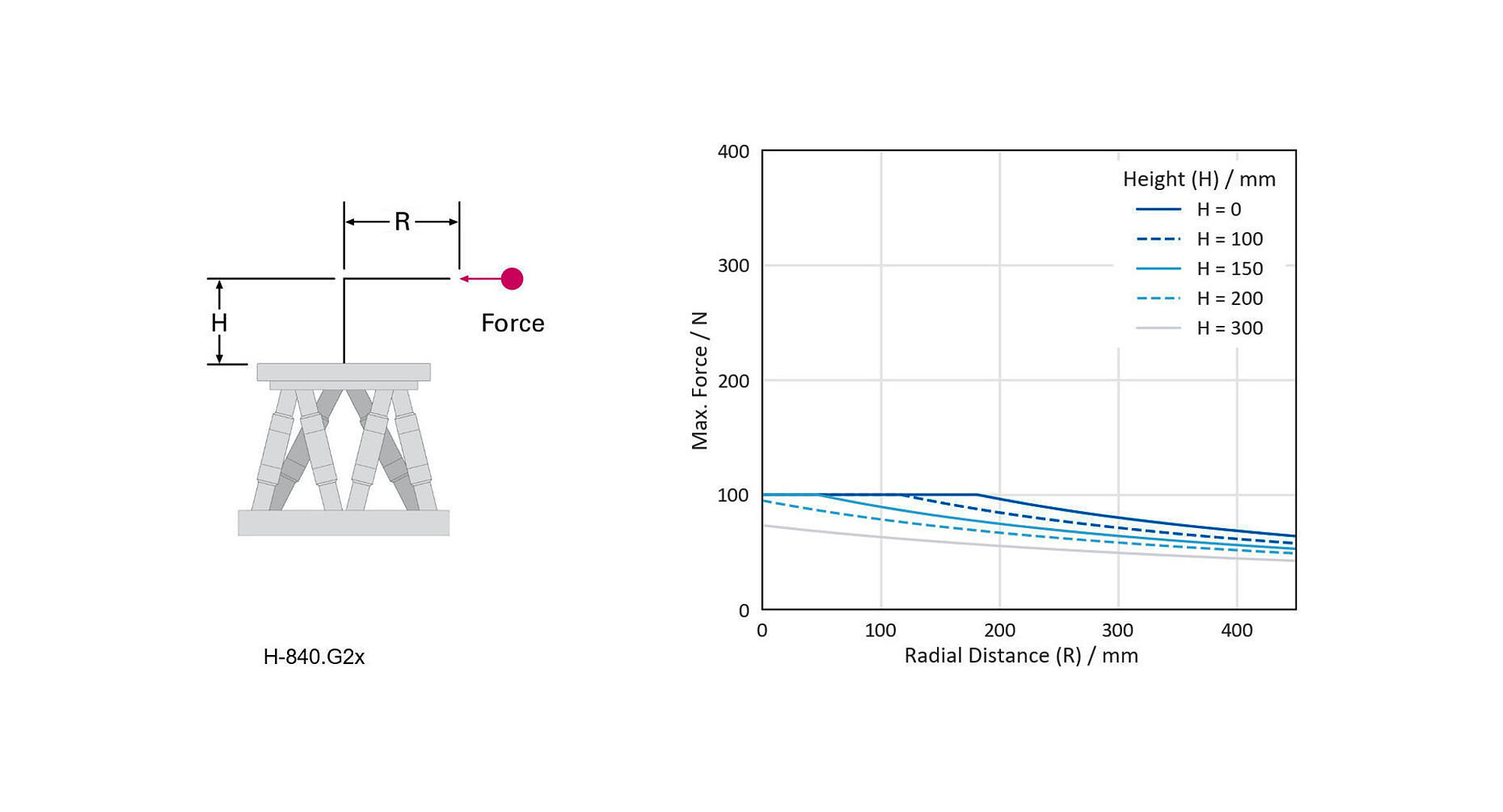

保持力，断电（底板为水平方向/任意方向）	100 / 25	15 / 5	100 / 25	15 / 5	牛	最大

其他	H-840.G2A	H-840.D2A	H-840.G2I	H-840.D2I	单位	公差
工作温度范围	-10 到 50	-10 到 50	-10 到 50	-10 到 50	°C
材料	铝/钢	铝/钢	铝/钢	铝/钢
质量	12	12	12	12	千克	±10 %
电缆长度	3	3	3	3	米	±10 毫米

技术参数为 20±3 °C下的数值。

* 单个坐标（X、Y、Z、θ_X、θ_Y和θ_Z）的行程相互依赖。本表中各轴对应的数值为其最大行程，此时其他轴和枢轴点位于参考位置。

下载数据表转到下载

产品注解

版本/日期

2021-01-15

pdf - 186 KB

English

下载

产品注解

版本/日期

2021-04-19

pdf - 917 KB

English

下载

产品注解

版本/日期

2020-06-02

pdf - 56 KB

English

下载

数据表

版本/日期

2022-08-22

pdf - 2 MB

版本/日期

2022-08-22

pdf - 2 MB

版本/日期

2019-09-11

pdf - 858 KB

下载

文件

H-840六足位移台微型机器人

版本/日期

2.5.0 2022-09-12

pdf - 4 MB

版本/日期

2.5.0 2022-09-12

pdf - 4 MB

文件

六足位移台系统：带C-887.5xx控制器的H-xxx六足位移台

版本/日期

2.0.0 06/2020

pdf - 2 MB

版本/日期

2.0.0 06/2020

pdf - 2 MB

下载

文件

振动装置注册认证

版本/日期

---

pdf - 303 KB

English

下载

3D模型

版本/日期

2020-09-24

zip - 2 MB

软件档案

版本/日期

2022-01-26

zip - 18 MB

转至报价/订单

Separate connection cable required for power supply and data transmission. Connecting cables are not in the scope of delivery, although this may be stated otherwise in the manual. The manual is currently being revised.

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

H-840.D2A

运动六足位移台微型机器人，无刷直流电机，绝对编码器，负载容量为10公斤，速度，含3米电缆为60毫米/秒

添加至报价单从报价单移除

H-840.G2A

运动六足位移台微型机器人，无刷直流齿轮电机，绝对编码器，负载容量为30公斤，速度，含3米电缆为2.5毫米/秒

添加至报价单从报价单移除

H-840.D2I

运动六足位移台微型机器人，无刷直流电机，旋转编码器，负载容量为10公斤，速度，含3米电缆为60毫米/秒

添加至报价单从报价单移除

H-840.G2I

运动六足位移台微型机器人，无刷直流齿轮电机，旋转编码器，负载容量为30公斤，速度，含3米电缆为2.5毫米/秒
