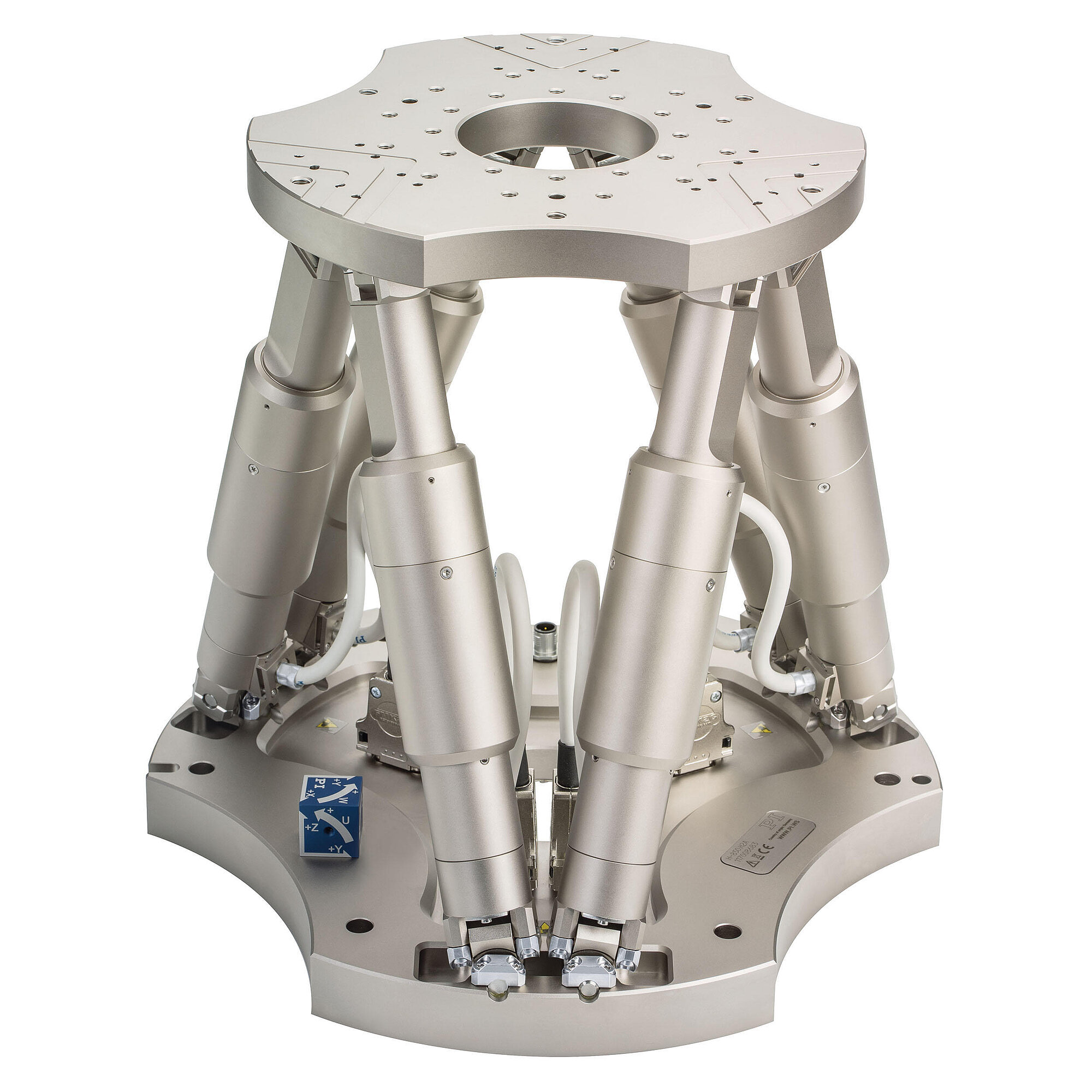

H-850 六轴六足位移台

可负载高达250 公斤

  • 负载容量达250 公斤
  • 重复精度达±0.2 微米
  • 行程达±50 毫米 / ±30度
  • 促动器分辨率达2.5纳米
  • 带无刷直流电机和绝对编码器的变型
  • 可在任意方向工作
H-850 六轴六足位移台
产品描述 规格 下载 报价/订购

六自由度并联运动设计使其比串联运动系统更加紧凑、更具刚性,动态范围更大,无移动电缆:更稳定、摩擦更小

用于全天候应用的重型精密轴承。

无刷直流电机(BLDC)

无刷直流电机尤其适合高旋转速度。能够精确对其进行控制并确保高精度。由于无滑动接触,可无磨损地平稳运行,因此能够实现较长的使用寿命。

绝对编码器

绝对编码器提供明确的位置信息,帮助即刻确定位置。这意味着在接通期间无需定位,提高了操作过程中的效率和安全性。

应用领域

科研和工业. 用于天文学、光学定位、航空航天

规格

数据表

数据表H-850

版本/日期
2021-12-08
pdf - 4 MB
版本/日期
2021-12-08
pdf - 4 MB

下载

产品注解

产品注解

Product Change Notification Motor Driven Products

版本/日期
2021-04-19
pdf - 917 KB
English
产品注解

Product Change Notification H-850.H2, H-850.G2

版本/日期
2021-04-19
pdf - 78 KB
English
产品注解

Product Change Notification Hexapod Cables

版本/日期
2021-01-15
pdf - 186 KB
English

数据表

数据表

数据表H-850

版本/日期
2021-12-08
pdf - 4 MB
版本/日期
2021-12-08
pdf - 4 MB

文件

文件

简单说明MS247EK

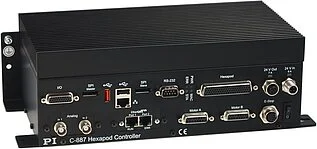

六足位移台系统:带C-887.5xx控制器的H-xxx六足位移台

版本/日期
2.0.0 06/2020
pdf - 2 MB
版本/日期
2.0.0 06/2020
pdf - 2 MB
文件

用户使用手册MS202

具有优秀位置重复性的H-850六足位移台微型机器人

版本/日期
2.3.1 2021-12-06
pdf - 5 MB
版本/日期
2.3.1 2021-12-06
pdf - 5 MB

3D模型

3D模型

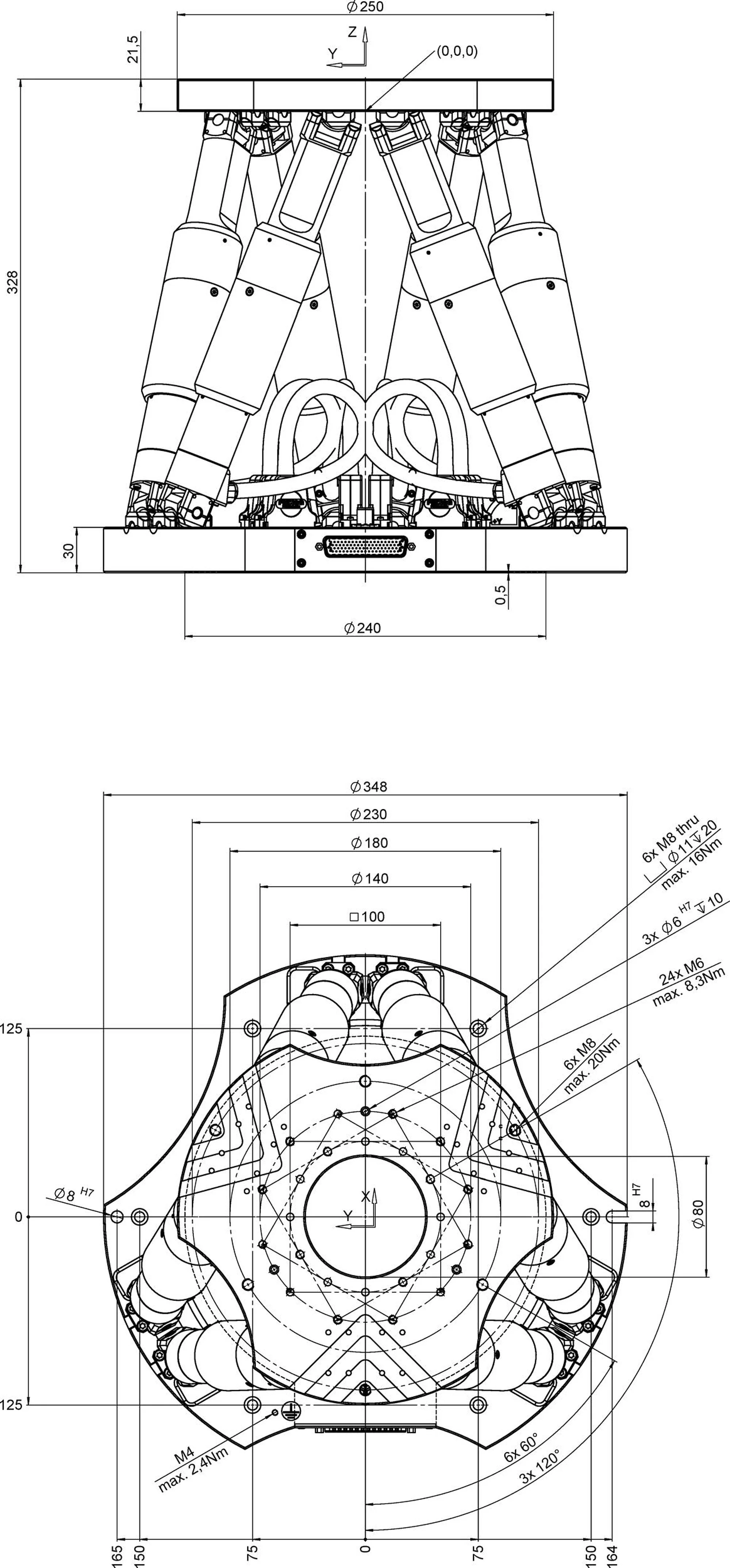

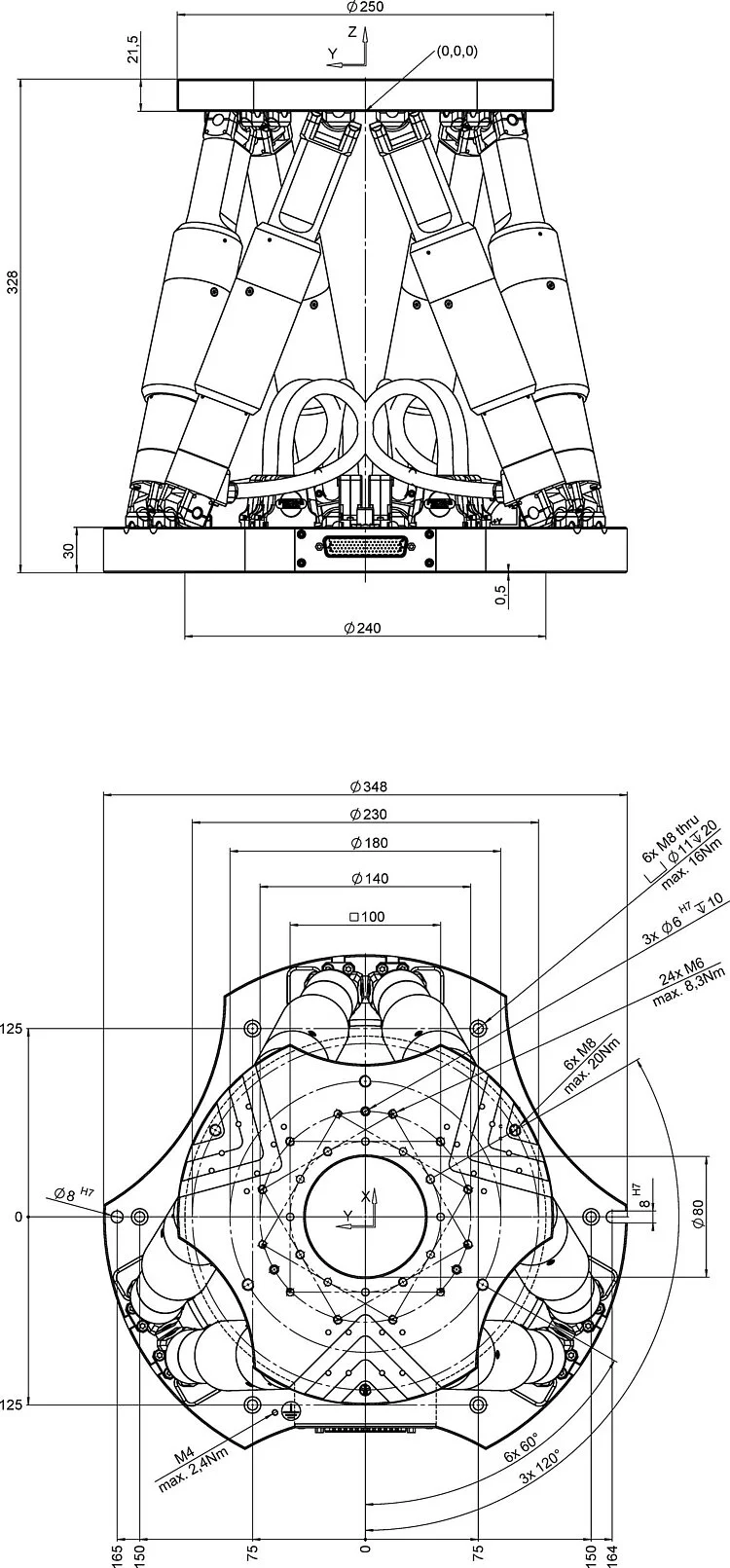

3-D模型H-850.x2x

版本/日期
2021-04-20
zip - 5 MB

软件档案

软件档案

六足位移台仿真工具

版本/日期
2022-01-26
zip - 18 MB
Separate connection cable required for power supply and data transmission. Please refer to the C-815.82xxx datasheet for detailed information. Connecting cables are not in the scope of delivery, although this may be stated otherwise in the manual. The manual is currently being revised.

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

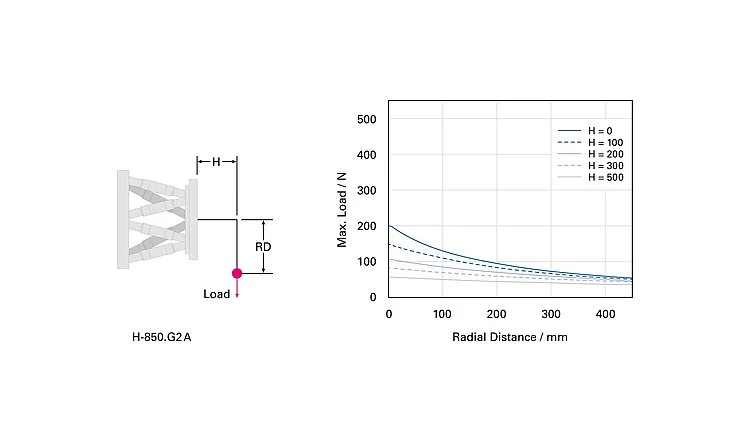

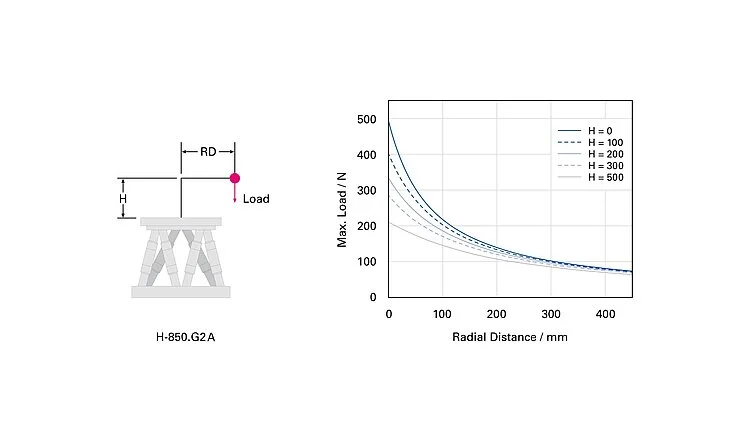

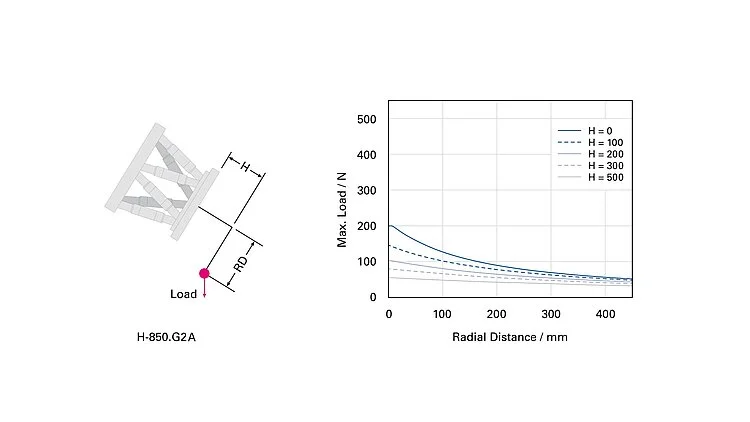

H-850.G2A
精密六足位移台微型机器人,无刷直流齿轮电机,绝对编码器,负载容量为50公斤,速度 ,含3米电缆为8毫米/秒
H-850.G2V
精密六足位移台微型机器人,直流齿轮电机,旋转编码器,负载容量为25公斤,速度为2,5毫米/秒,真空兼容至10-6 百帕 ,包含空气侧的3米电缆套件和真空侧的2米电缆套件

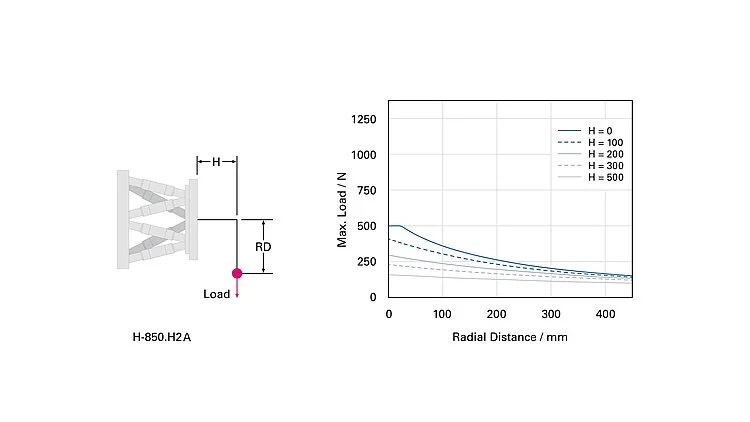

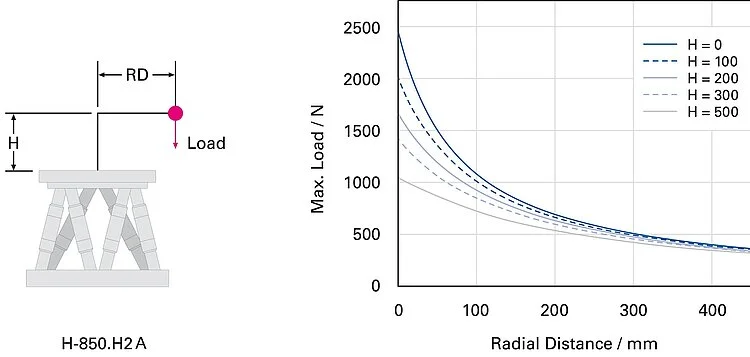

H-850.H2A
精密六足位移台微型机器人,无刷直流齿轮电机,绝对编码器,负载容量为250公斤,速度 ,含3米电缆为0.5毫米/秒
H-850.H2V
精密六足位移台微型机器人,直流齿轮电机,旋转编码器,负载容量为80公斤,速度为0.15毫米/秒,真空兼容至10-6 百帕 ,包含空气侧的3米电缆套件和真空侧的2米电缆套件
