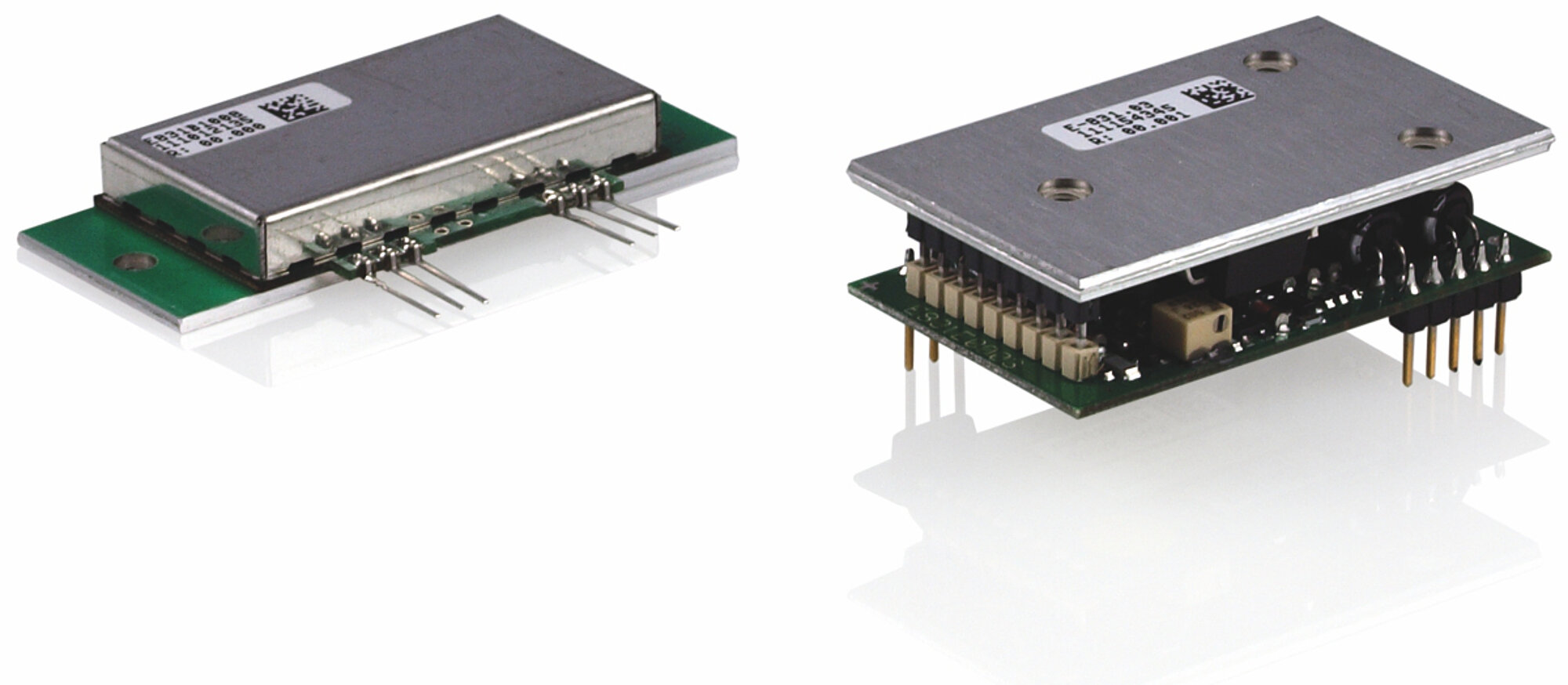

紧凑型OEM模块。满足各种动态要求的不同型号。使用外部电源适配器供电，也可以由客户自行供电
低噪音功率放大器。增益值为10。输出电压范围为-30至130伏，具体取决于所使用的电源适配器。监控器输出为1 : 100。过热保护。用于PCB安装的焊针
具有各种性能范围的E-841和E-842电源适配器模块。适用于为多达3个E-831压电放大器供电。可按需提供定制电源适配器
放大器
E-831.03
E-831.05
功能
压电放大器模块，单通道
输入电压范围
-2至12伏
输出电压*
-30至130伏
峰值电流（<8毫秒）
100毫安
250毫安
连续电流
50毫安（长达2分钟无需冷却）
100毫安（长达1分钟无需冷却）
电流限制
防短路
电压增益
10±0.1
带宽，小信号
3.5千赫兹（开式）
15千赫兹（开式） （-3分贝，5伏峰峰值）
纹波，噪声，0至100千赫兹
0.8毫伏均方根
20毫伏峰峰值 （带开关电源适配器；<10千赫兹带宽时<5毫伏峰峰值） <1毫伏峰峰值 （带线性电源适配器，输出端负载为1.8微法）
<0.15毫伏均方根
<1毫伏峰峰值
电容基本负载（内部）
10纳法
输出阻抗
33欧姆
5欧姆
输入阻抗
100千欧
1兆欧
其他
接触
可焊接的销轴，直径为1毫米，6毫米
可焊接的销轴，直径为0.7毫米，9毫米
工作温度范围
5至50摄氏度
过热保护
外壳温度为70摄氏度时停用
外壳温度为75摄氏度时停用
尺寸
50毫米 × 30毫米 × 14毫米
60毫米 × 28毫米 × 6毫米
材料
金属屏蔽外壳
工作电压
127至137伏/1.8毫安
-28至-38伏/1.8毫安
15伏/20毫安
-15伏/7毫安
127至137伏/6毫安
-28至-38伏/6毫安
动态电流消耗
取决于负载、振幅和回转速率
电源模块
E-841.05 / E-842.05
E-841.55
用于多达3个E-831的电源模块（8瓦）
用于多达3个E-831的电源模块（20瓦）
输出电压和电流
127伏/30毫安
-26伏/30毫安
15伏/60毫安
-15伏/20毫安
137伏/60毫安
-37伏/60毫安
15伏/0.3安
-15伏/0.3安
最大输出功率
8瓦
20瓦
平均输出功率
8瓦带加压气流（5瓦不带）
防短路（1分钟）
10至30伏 (E-841.05)
30至72伏 (E-842.05)
12至30伏
电流消耗（空载）
15伏时为100毫安
30伏时为60毫安
72伏时为25毫安 (E-842.05)
12伏时为100毫安
15伏时为90毫安
24伏时为60毫安
最大电流消耗
1安（E-841.05，10伏时）
200毫安（E-842.05，72伏时）
12伏时为2.2安
24伏时为1.1安
通电峰值电流
1.5安
2.5安
典型值 开关频率
100千赫兹
180千赫兹
外部时钟频率
200千赫兹（可能为185至220千赫兹）
200千赫兹（可能为200至225千赫兹）
同步信号
占空比为50 %的TTL电平；从1.8伏峰峰值开始操作，以及±7伏内的偏移
占空比为50 %的TTL电平；从2.5伏峰峰值开始操作
输出纹波
<100毫伏峰峰值
<20毫伏峰峰值
5至50摄氏度(40 摄氏度以上，功率下降)
外壳
金属屏蔽外壳，50毫米 × 44毫米 × 14毫米
金属屏蔽外壳，75毫米 × 62毫米 × 28毫米
可焊接的销轴，直径为1毫米，7毫米
可焊接的销轴，直径为1毫米，4毫米
E-841 / E-842 LVPZT Power Supply Modules
E-831.02 OEM压电放大器模块，1通道
E-831.03 OEM压电放大器模块，1通道
E-831.05 压电放大器模块，小型OEM模块，1通道，-30至130V
