A-80x PIglide过滤器和空气预处理器

用于空气轴承和空气轴承平台的配件

  • 清洁和过滤压缩空气气源
  • 控制供应压力
  • 可选配的压力开关
  • 推荐与所有PIglide空气轴承产品一起使用
  • 多个销售点可提供版本
  • 可提供定制版本
A-80x PIglide过滤器和空气预处理器
产品描述 规格 下载 报价/订购

概览

为了保证空气轴承模块的长期稳定性和正常使用,气源必须清洁、干燥、无油。空气污染可能造成刚性和负载能力降低、摩擦增大。最终,轴承将会损坏失效。为了防止污染,PI提供高效且物美价廉的空气制备模块,能让用户轻松实现气源清洁。这些模块可按照ISO 8573-1 1级来过滤颗粒物、去除油脂。

尺寸和选择

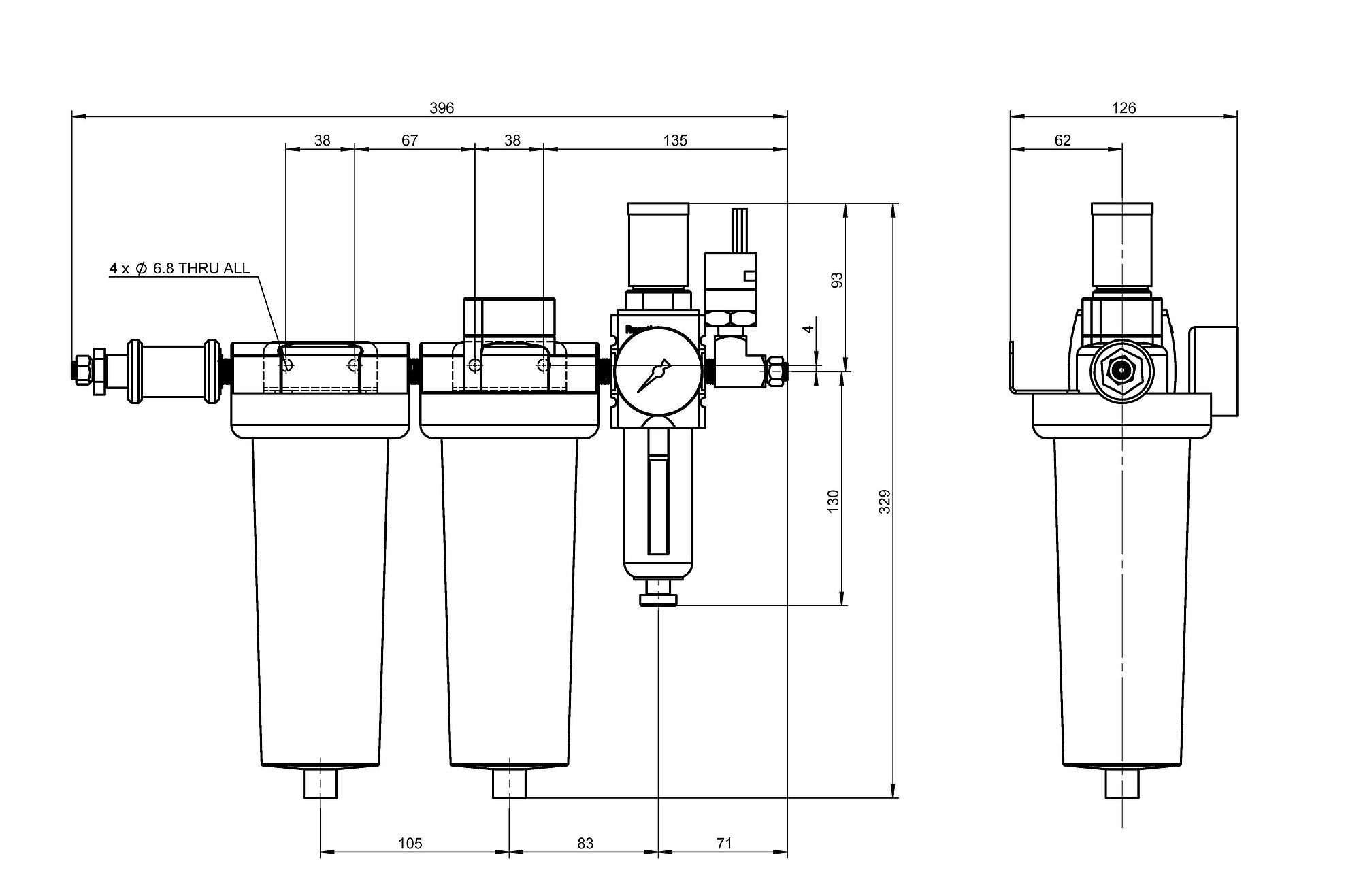

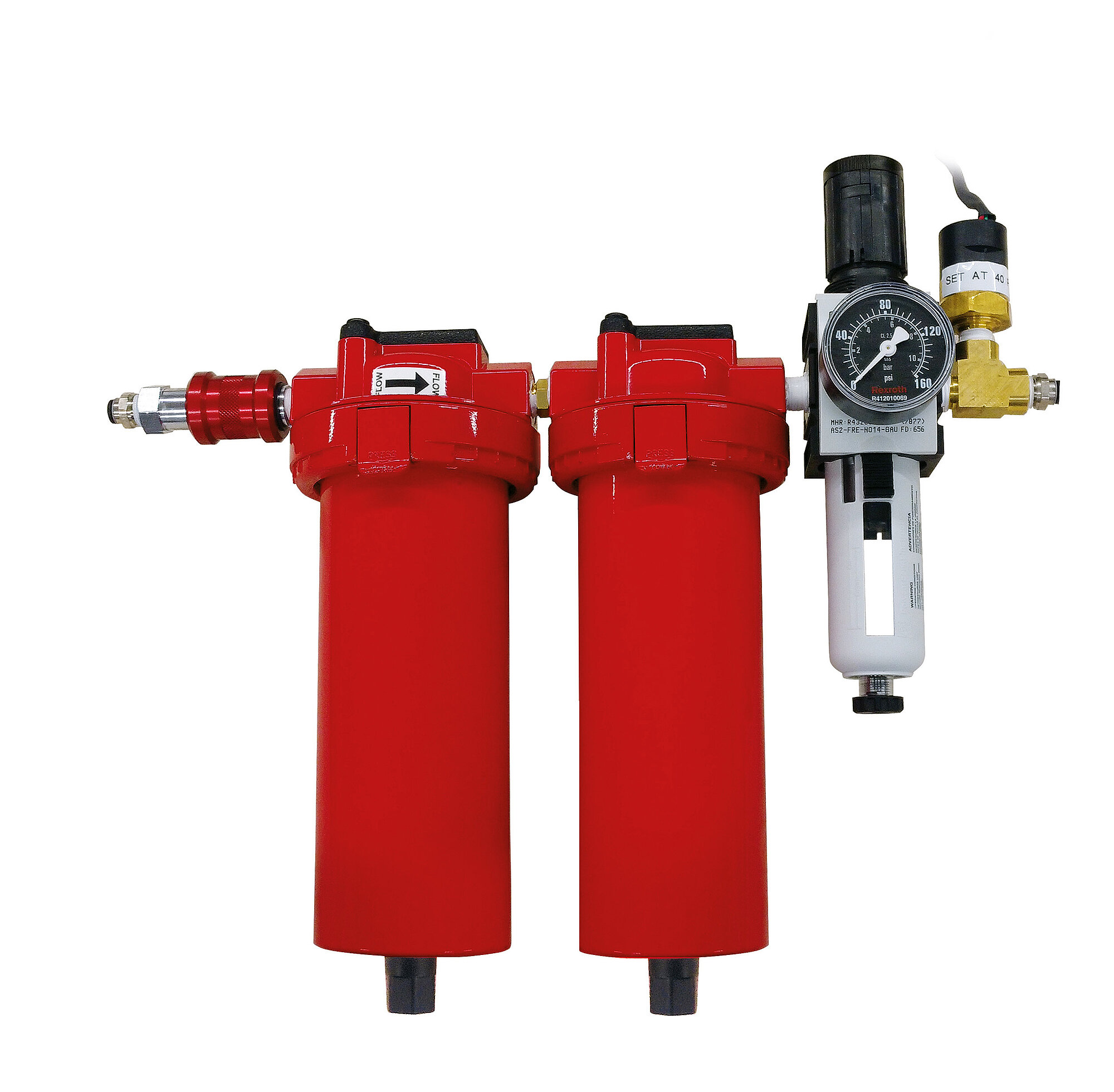

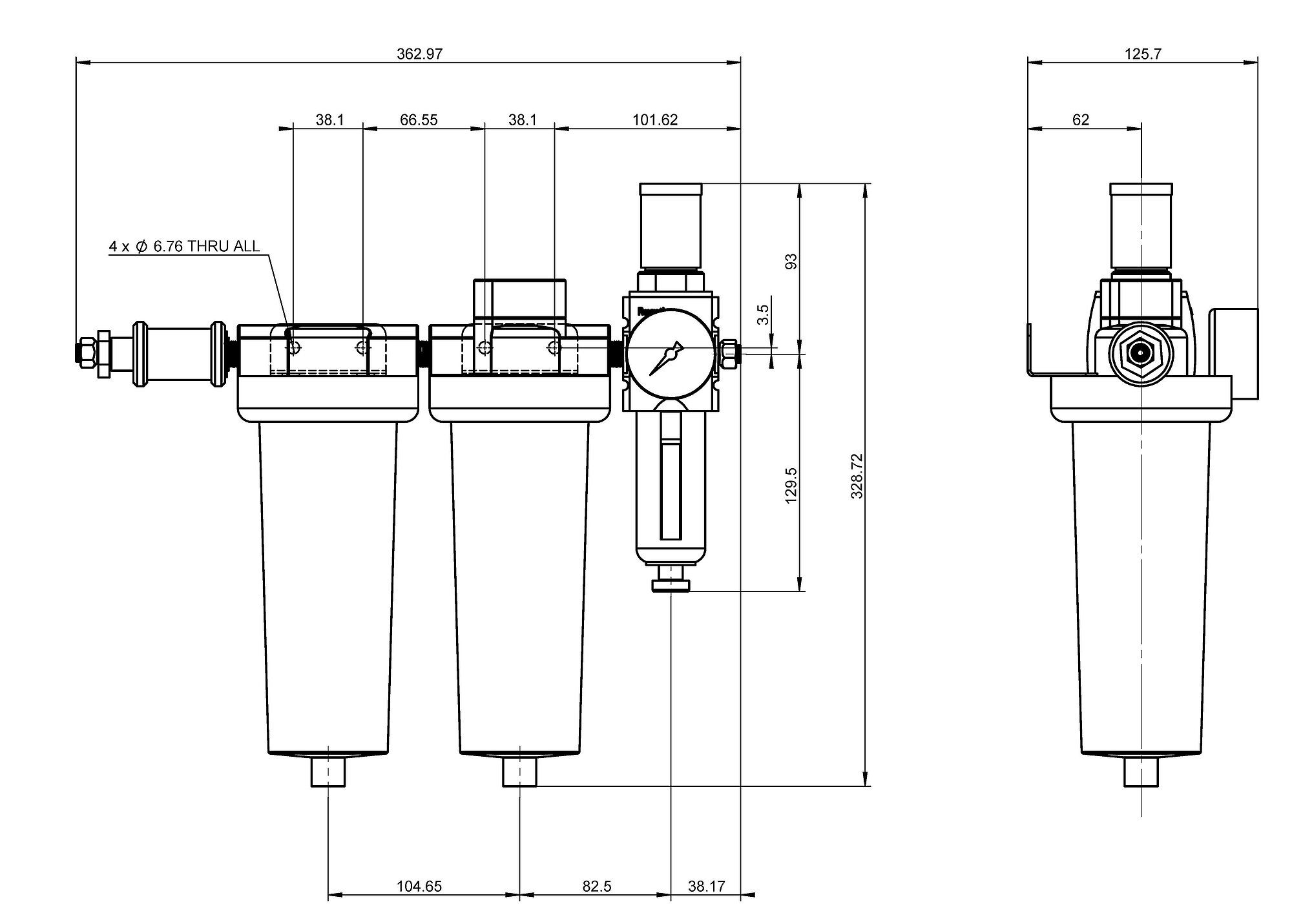

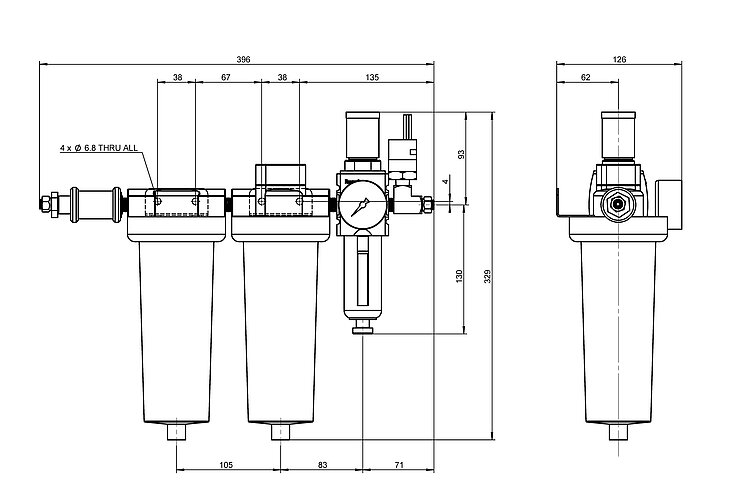

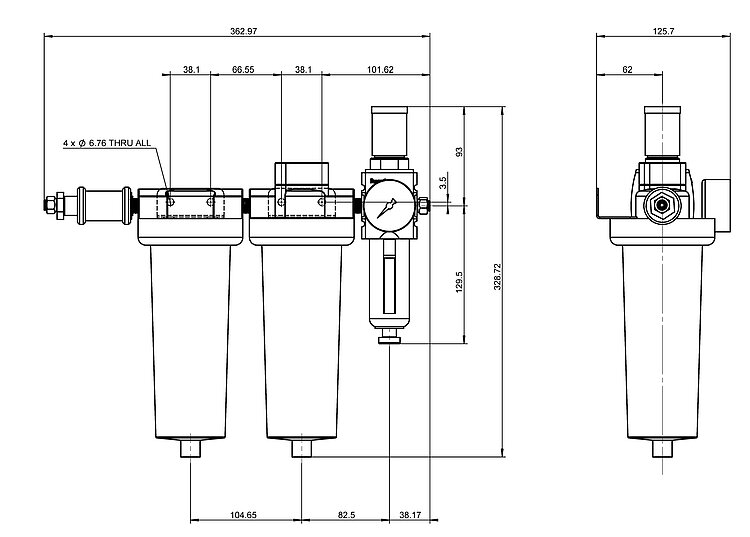

气源清洁度不符合ISO 8573-1 3级或超过4个空气轴承需要供气时,PI推荐使用A-801型号。

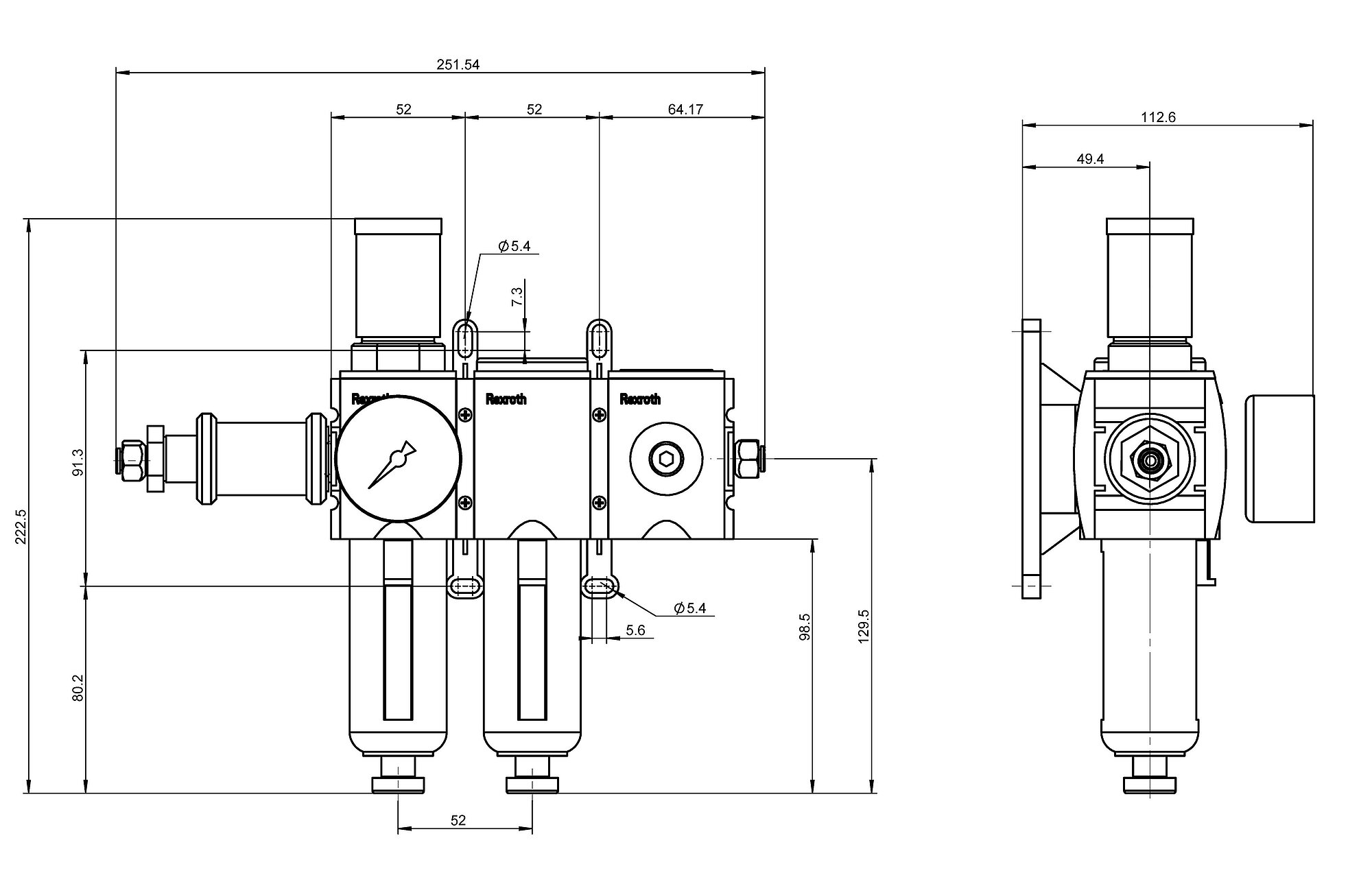

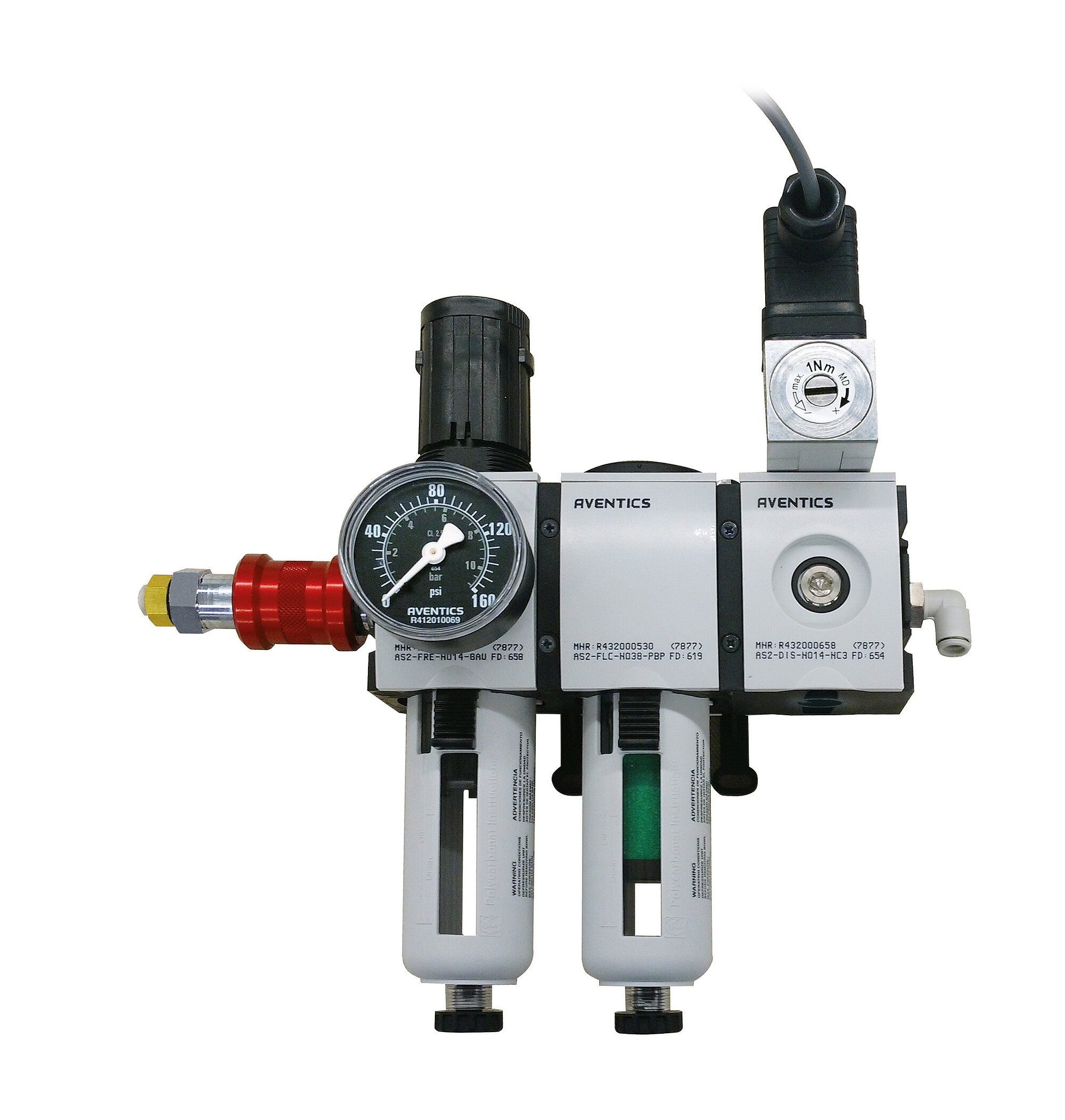

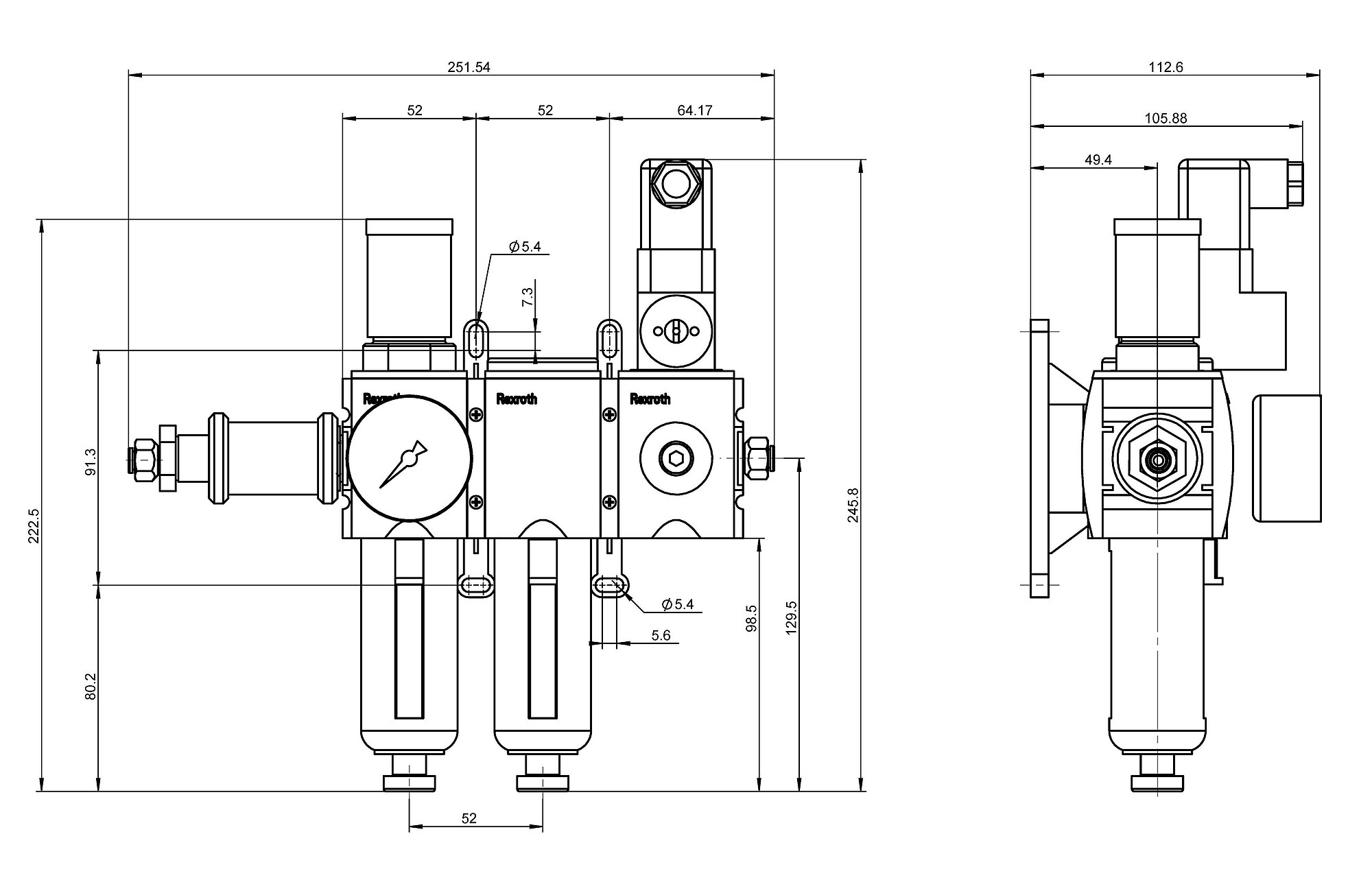

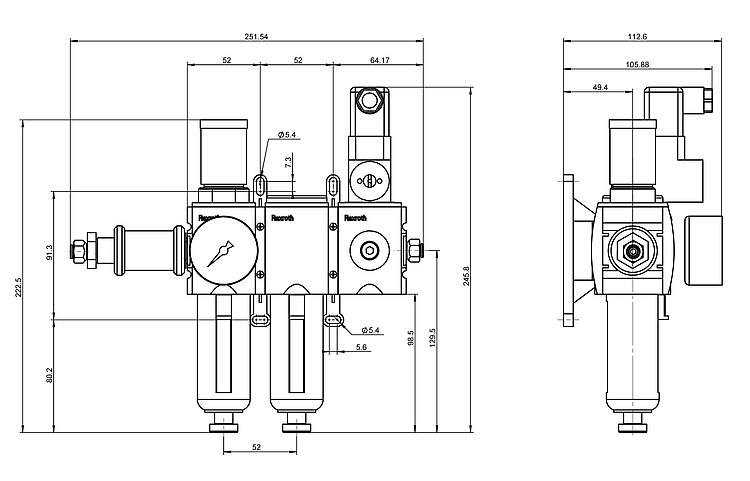

若气源清洁度和无油度符合ISO 8573-1 3级,且系统需要的气流小于10标准立方英尺每分(300标准升每分),则推荐使用尺寸更小的A-802型号。若气源质量未知,则推荐使用A-801型号。

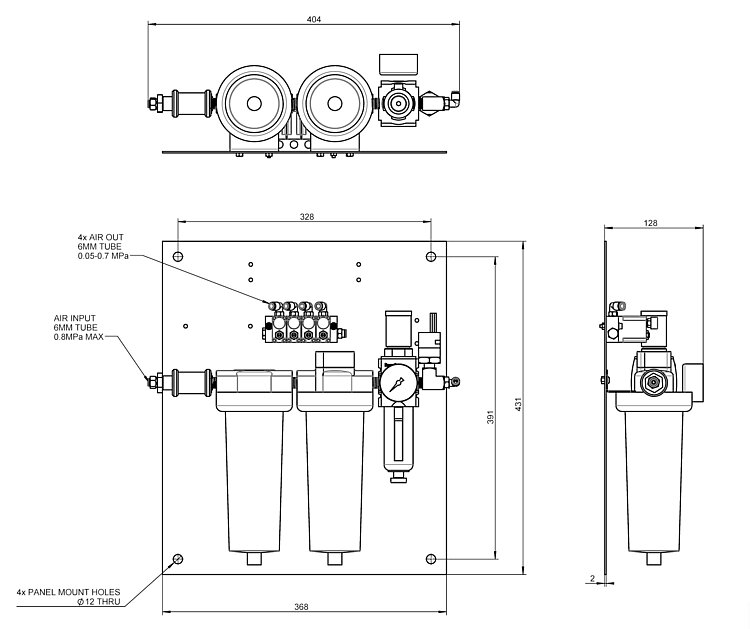

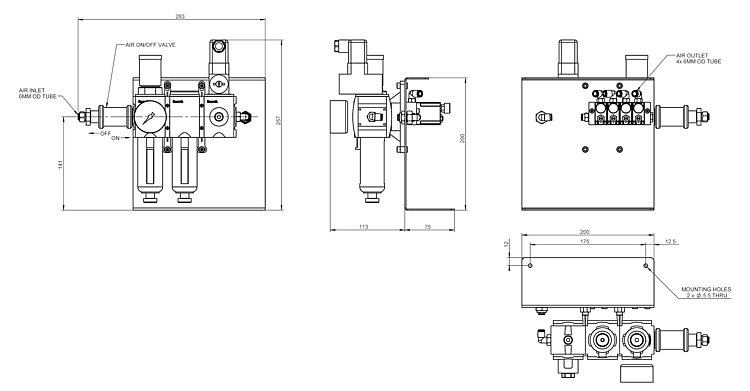

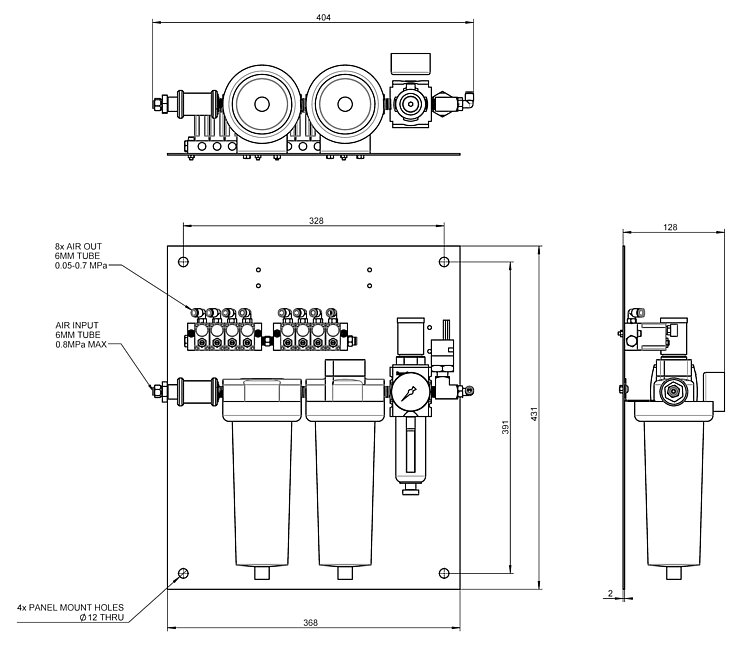

A-804型号基于A-801型号或A-802型号,并预先配置了用于4或8个独立调节的压力通道的多轴空气分配器。此外,A-804型号提供时完全组装在钢板上。

若压缩空气气源中有水分(ISO 8573-1 4级或更高,露点高于0摄氏度),PI推荐在空气预处理器的供气上游增设一个干燥器(除湿或制冷式)。

特点

  • 多级过滤系统 - 多个过滤器元件可去除大多数常见空气污染物。
  • 压力调节 - 模块包含一个带压力计的压力调节器,以实现气源的简便调整。
  • 截止阀 - 发货范围内包含一个手动截止阀。
  • 管子和接头 - PI为空气预处理器的入口和出口连接器提供各种空气接头。如果您找不到需要的接头,请联系我们进行定制。发货范围内包含一根2米长的管子用于连接空气预处理器。
  • 半自动排放 - 实现滤出物的轻松清除。

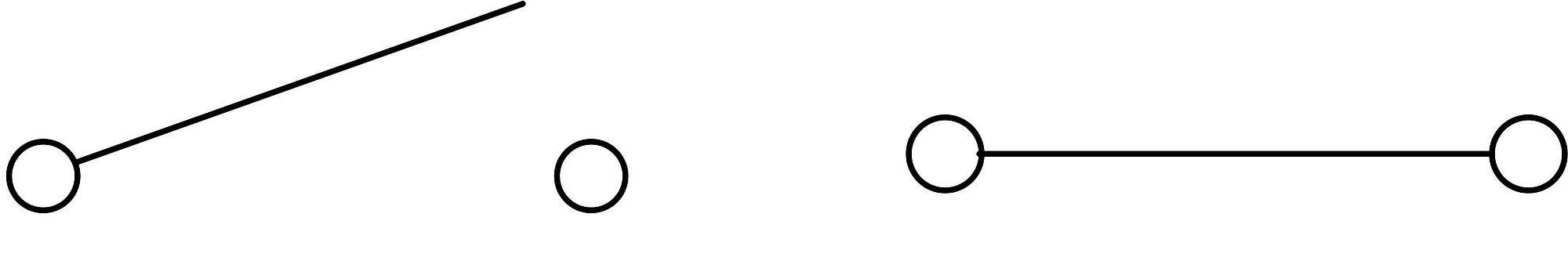

  • 可选配的压力开关 - 在用于为带空气轴承的电动线性平台供气时,空气预处理器应配备一个可选配的空气压力开关。该开关可接入运动控制器的运动-停止输入端,以防止空气轴承在发生供气故障时发生损坏。开关阈值可调整。

规格

数据表

数据表A-80x

版本/日期
2019-04-01
pdf - 2 MB
版本/日期
2019-04-01
pdf - 2 MB
版本/日期
2019-05-10
pdf - 2 MB
版本/日期
2019-09-12
pdf - 2 MB

下载

数据表

数据表

数据表A-80x

版本/日期
2019-04-01
pdf - 2 MB
版本/日期
2019-04-01
pdf - 2 MB
版本/日期
2019-05-10
pdf - 2 MB
版本/日期
2019-09-12
pdf - 2 MB

文件

文件

用户使用手册A-80x

PIglide空气制备套组

版本/日期
1.2 2019-03-28
pdf - 1 MB
English

3D模型

3D模型

A-80x 3-D模型

版本/日期
2019-03-22
zip - 29 MB

订购信息

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

A-804.13200
PIglide过滤器和空气预处理器,4级,1680标准升每分(60标准立方英尺每分), 公制快速接头,压力开关,4个空气出口,预先装配
A-804.16200
PIglide过滤器和空气预处理器,4级,1680标准升每分(60标准立方英尺每分), 公制快速接头,压力开关,8个空气出口,预先装配
A-804.23200
PIglide过滤器和空气预处理器,2级,300标准升每分(10标准立方英尺每分), 公制快速接头,压力开关,4个空气出口,预先装配
