E-709 紧凑型成本优化的数字式压电控制器

用于应变片传感器、压阻式和电容式传感器,单轴

E-709 紧凑型成本优化的数字式压电控制器
产品描述 规格 下载 报价/订购

快速数字伺服控制器

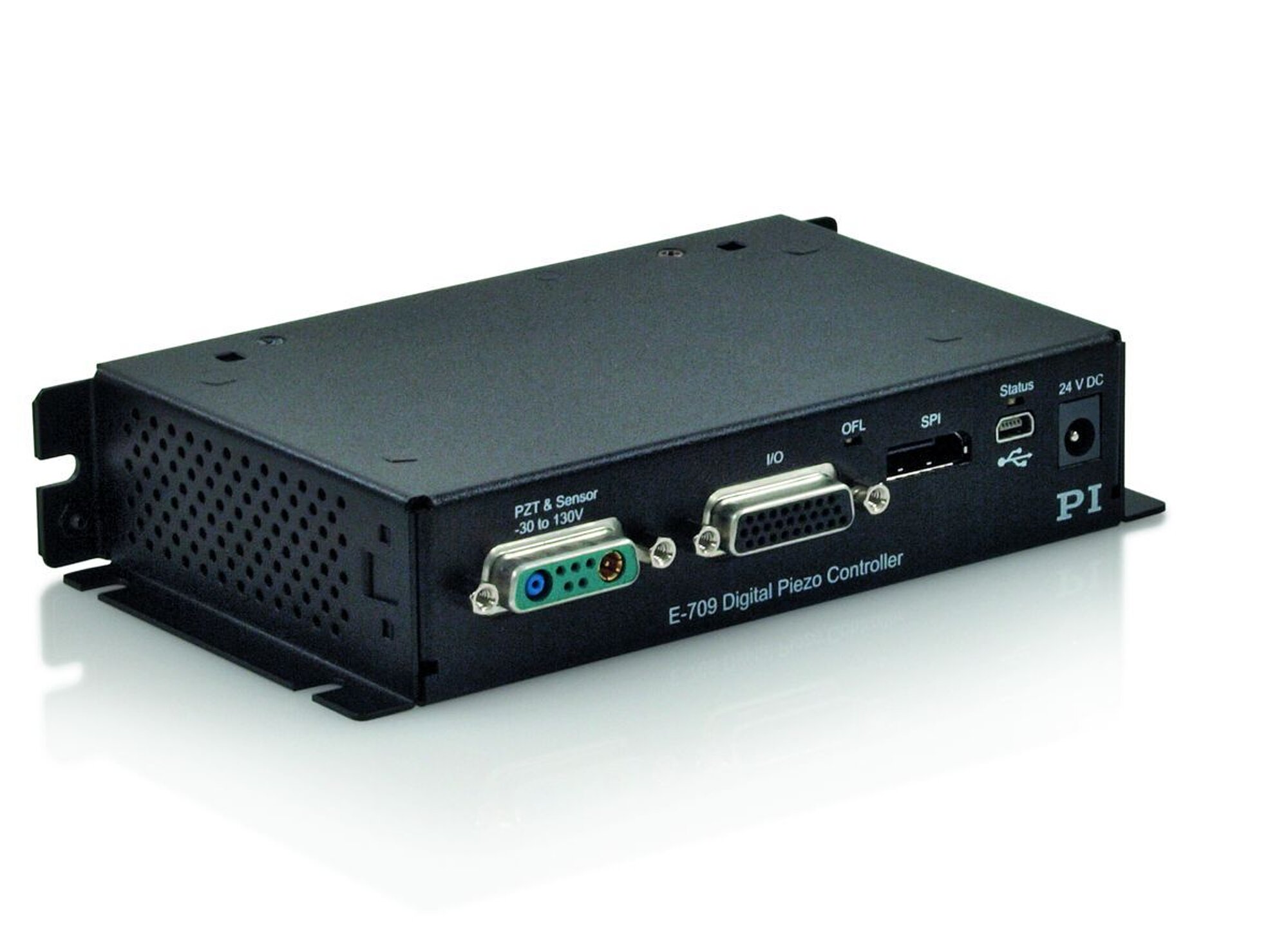

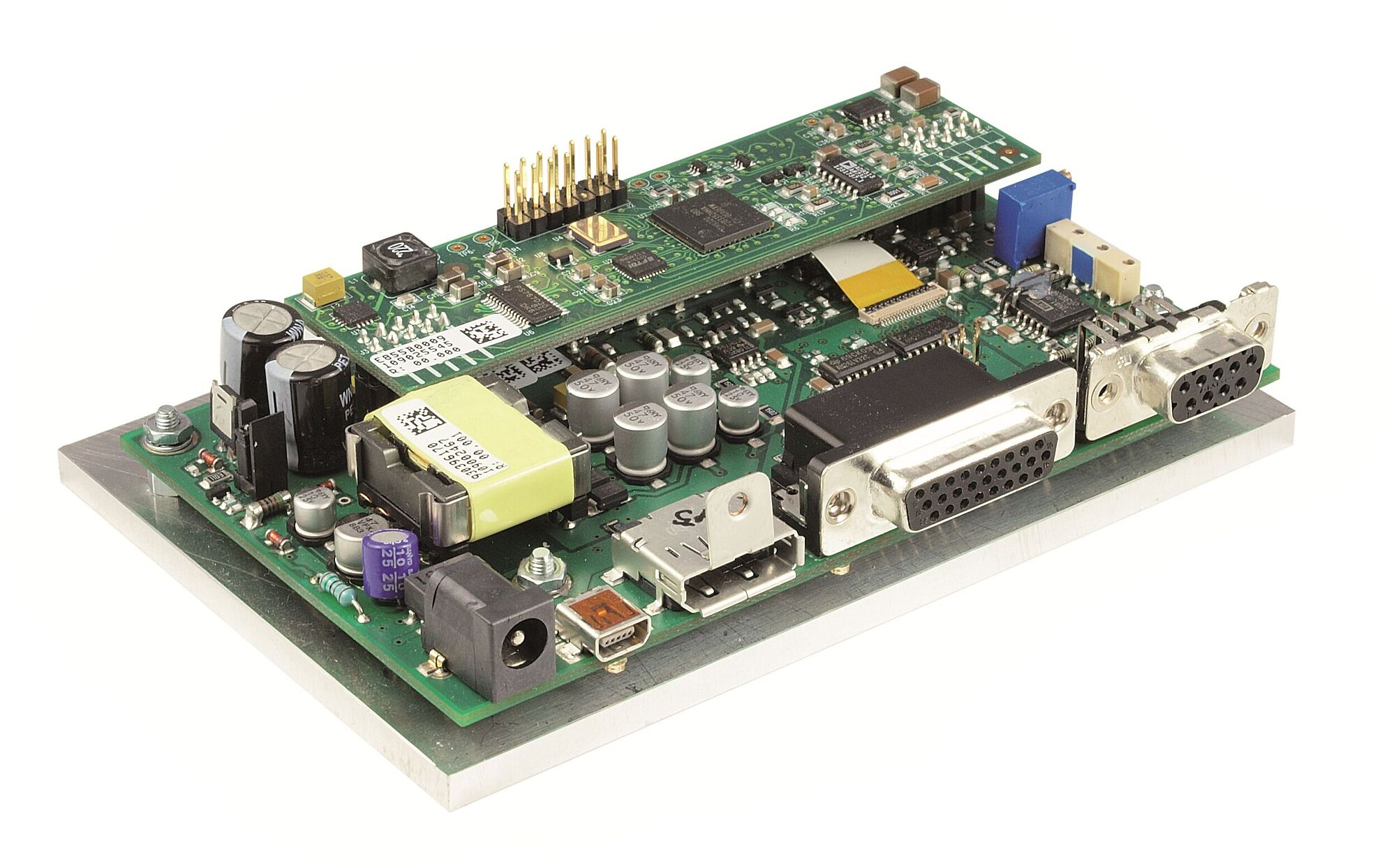

台式设备(.xRG)或OEM板(.xR)。电压范围为-30至130伏。

接口

USB,数字RS-232,具有高达25兆比特/秒速度的快速串联接口。额外的高带宽模拟量控制输入/传感器输出。模拟输出, 如用于外部放大器。

用户软件和功能

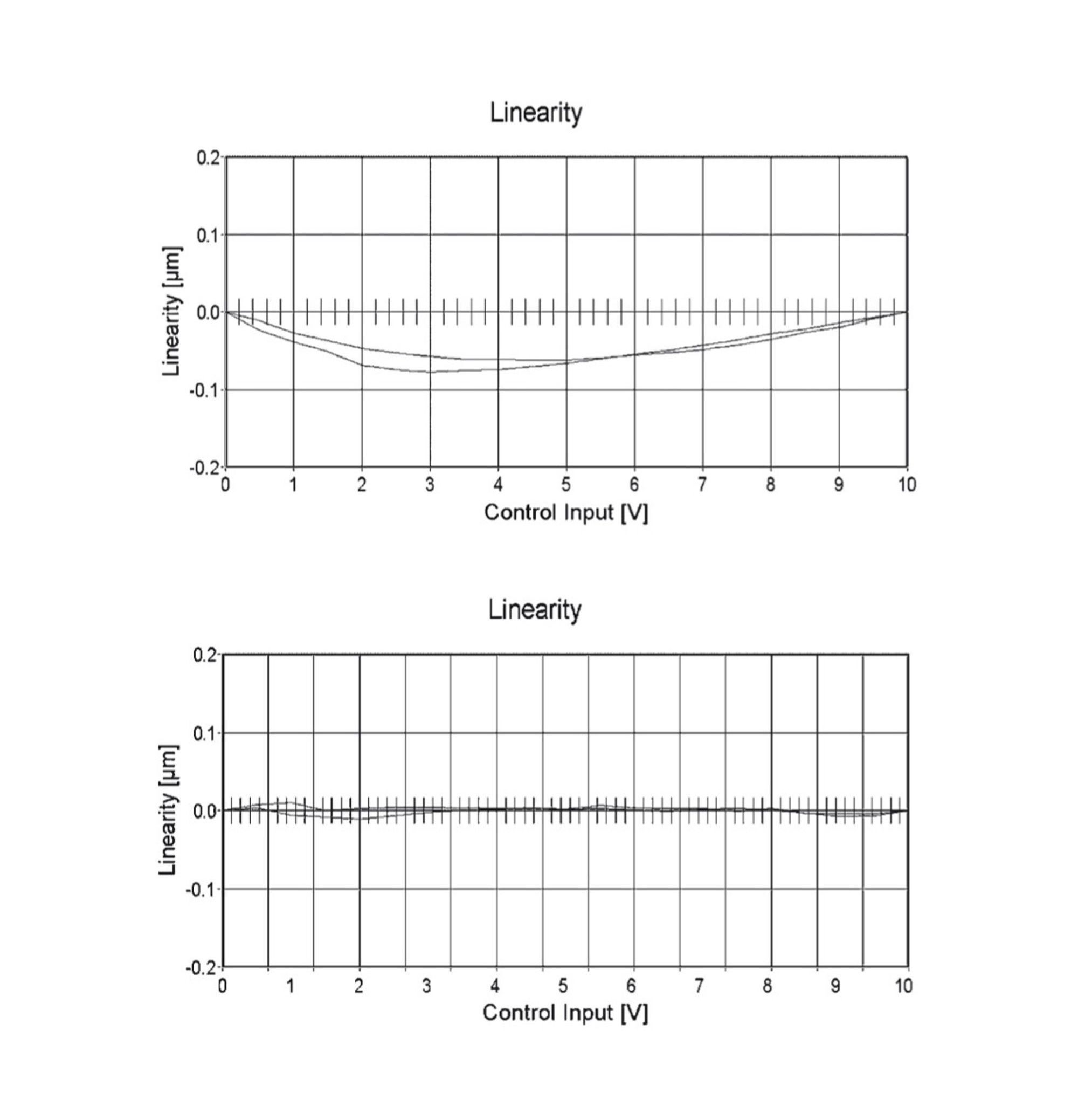

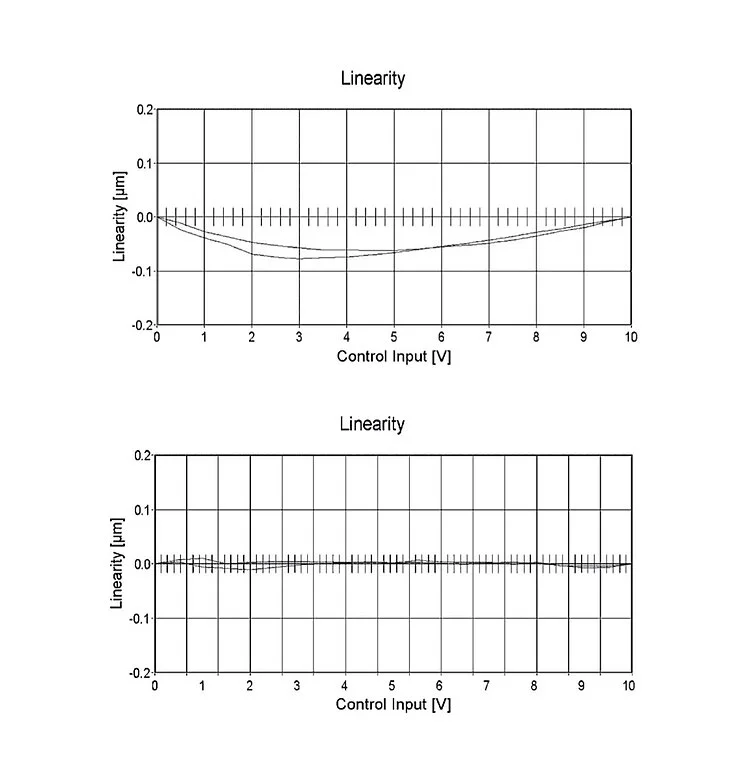

PIMikroMove, PI General Command Set (GCS). 用于NI LabVIEW的驱动器,用于Windows和Linux的共享库。可与µManager、MetaMorph、MATLAB兼容. 波形发生器。线性化。数据记录器。自动调零。触发输入/输出。可用软件配置的参数。

应用领域

  • 多光子显微镜,共聚焦显微镜
  • 3D成像
  • 筛选
  • 自动聚焦系统
  • 表面分析
  • 晶圆检验

规格

数据表

数据表E-709

版本/日期
2019-01-31
版本/日期
2019-01-31
版本/日期
2019-02-08
版本/日期
2019-07-19
文件语言
pdf - 400 KB
pdf - 403 KB
pdf - 952 KB
pdf - 1 MB

下载

数据表

数据表

数据表E-709

版本/日期
2019-01-31
版本/日期
2019-01-31
版本/日期
2019-02-08
版本/日期
2019-07-19
文件语言
pdf - 400 KB
pdf - 403 KB
pdf - 952 KB
pdf - 1 MB

文件

文件

Short Instructions PZ289

Digital Piezo Controllers E-709.xxG / E-727 / E-754
版本/日期
1.0.0 2019/09
版本/日期
1.0.0 2019/09
文件语言
pdf - 2 MB
pdf - 2 MB
文件

Technical Note A000T0074

Guide to Grounding and Shielding
版本/日期
2018-11-22
版本/日期
2018-11-22
文件语言
Request download link
文件

用户使用手册PZ222

E-709数字压电控制器,1通道,-30至130V
版本/日期
1.2.0 2019-01-31
文件语言 English
Request download link
文件

用户使用手册E709T0002

SPI接口描述
版本/日期
2020-09-02
文件语言 English
Request download link

常规软件文档

常规软件文档

软件使用手册PZ225

E-709数字压电控制器的GCS LabVIEW驱动程序集
版本/日期
6.3.1 2013-12-09
文件语言 English
Request download link
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder
版本/日期
2020-05-20
版本/日期
2020-05-20
文件语言
Request download link
常规软件文档

软件使用手册SM146

GCS阵列数据格式
版本/日期
1.2.1
文件语言 English
Request download link
常规软件文档

软件使用手册SM148

PIMikroMove
版本/日期
2.14.0 2020-01-30
文件语言 English
Request download link
常规软件文档

软件使用手册SM151E

PI GCS2 DLL
版本/日期
2.10.0 2019-08-26
文件语言 English
Request download link
常规软件文档

软件使用手册SM154

驱动程序集用合并工具,用于NI LabVIEW软件
版本/日期
6.18.0 2018-10-16
文件语言 English
Request download link
常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0
版本/日期
1.1.0 2016-02-29
版本/日期
1.1.0 2016-02-29
文件语言
Request download link
常规软件文档

软件使用手册PZ181

用于具有模拟输入控制器的GCS LabView驱动程序设置
版本/日期
6.3.1
文件语言 English
Request download link
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW
版本/日期
7.0.0 2019-06-27
文件语言 English
pdf - 3 MB

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
