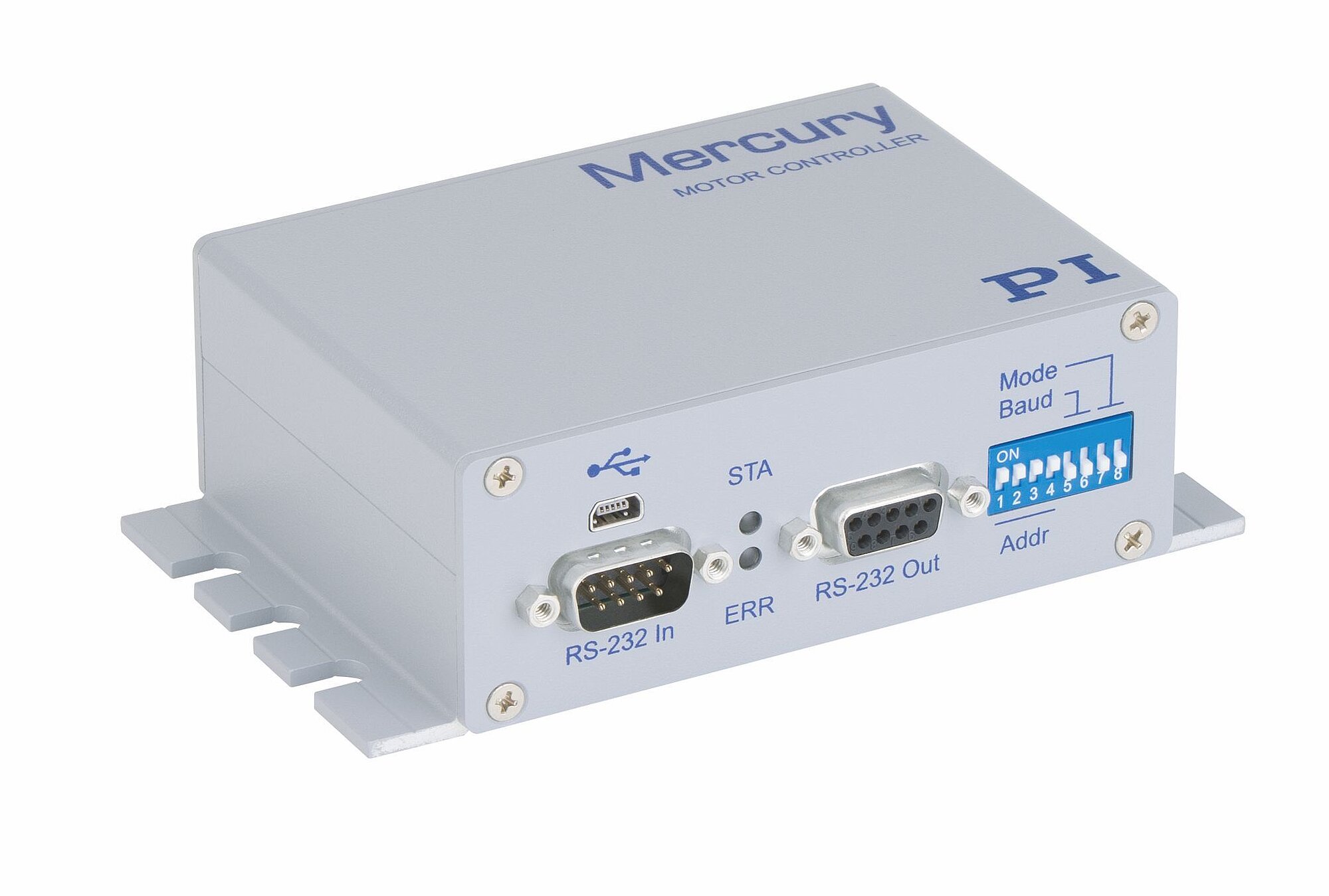

C-863 Mercury伺服控制器

单轴,用于直流电机和PWM电机驱动器

C-863 Mercury伺服控制器
产品描述 规格 下载 报价/订购

用于直流伺服电机的数字运动控制器

单轴。带直流电机的PI定位系统的运动控制:直流电机控制;用于带集成式ActiveDrive放大器或无刷电机和集成块整流的快速PI平台的PWM控制。PID控制器。支持电机制动器。

接口和通信

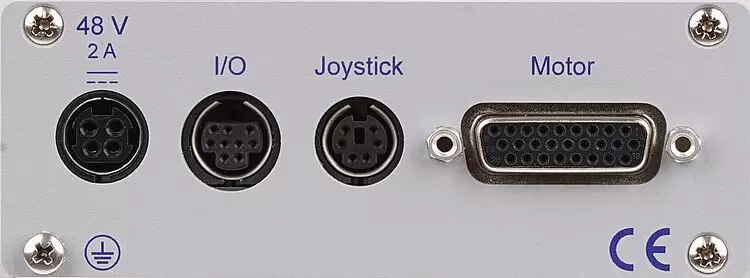

USB和RS-232接口用于指令控制。A/B正交编码器输入。用于限位和参考点开关的TTL输入。用于实现自动化的输入/输出线路(模拟量/数字量)。用于模拟手柄的连接器。用于多达16个轴的菊花链网络,通过一个公共计算机接口进行操作。

广泛功能,软件支持

强大的宏指令语言。非易失宏存储,例如可利用自动运行宏实现独立操作。数据记录器。PID控制器,操作中的参数改变。广泛的软件支持,如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。

规格

数据表

数据表C-863

版本/日期
2020-03-13
版本/日期
2020-03-13
版本/日期
2019-09-26
文件语言
pdf - 598 KB
pdf - 603 KB
pdf - 841 KB

下载

产品注解

产品注解

Product Change Notification C-863.10, C-863.11, C-663.10, C-663.11

版本/日期
2020-04-29
文件语言 English
pdf - 306 KB

数据表

数据表

数据表C-863

版本/日期
2020-03-13
版本/日期
2020-03-13
版本/日期
2019-09-26
文件语言
pdf - 598 KB
pdf - 603 KB
pdf - 841 KB

文件

文件

用户使用手册MS249

C-863.12 Mercury直流电机控制器,HD D-Sub 26针
版本/日期
1.2.0 2020-07-10
版本/日期
1.2.0 2020-07-10
文件语言
Request download link
文件

简单说明MS242EK

数字电机控制器和驱动器:C-663/C-863/C-867/C-877/C-884/E-861/E-871/E-872.401/E-873
版本/日期
2.1.0 10/2019
版本/日期
2.1.0 10/2019
文件语言
pdf - 2 MB
pdf - 2 MB
文件

软件使用手册MS206

C-663和C-863 Mercury控制器的GCS LabVIEW驱动程序集
版本/日期
6.14.0 2016-12-09
文件语言 English
Request download link

3D模型

3D模型

C-863 3-D模型

Request download link

常规软件文档

常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0
版本/日期
1.1.0 2016-02-29
版本/日期
1.1.0 2016-02-29
文件语言
Request download link
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder
版本/日期
2020-05-20
版本/日期
2020-05-20
文件语言
Request download link
常规软件文档

软件使用手册SM146

GCS阵列数据格式
版本/日期
1.2.1
文件语言 English
Request download link
常规软件文档

软件使用手册SM148

PIMikroMove
版本/日期
2.14.0 2020-01-30
文件语言 English
Request download link
常规软件文档

软件使用手册SM151E

PI GCS2 DLL
版本/日期
2.10.0 2019-08-26
文件语言 English
Request download link
常规软件文档

软件使用手册SM154

驱动程序集用合并工具,用于NI LabVIEW软件
版本/日期
6.18.0 2018-10-16
文件语言 English
Request download link
常规软件文档

软件使用手册SM156

用于编辑PIStages3 数据库的PIStages3Editor
版本/日期
2.1.0 2020-08-03
版本/日期
2.1.0 2020-08-03
文件语言
Request download link
常规软件文档

用户使用手册A000T0067

PIStages3数据库的信息。将PIStages2转换成PIStages3时必须考虑的事项。
版本/日期
2020-01-13
文件语言 English
Request download link
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW
版本/日期
7.0.0 2019-06-27
文件语言 English
pdf - 3 MB

报价/订购

所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。

配件

C-863.AD11
功率放大器用于功率可达120瓦的直流电机,用于感应式限位开关,D-sub 25针(电机),D-sub 9针(传感器),D-sub 15针(控制器)
C-863.AD12
功率放大器用于功率可达120瓦的直流电机,用于机械、光学和霍尔效应限位开关,D-sub 25针(电机),D-sub 9针(传感器),D-sub 15针(控制器)

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
